Номер по Госреестру СИ: 95896-25
95896-25 Микрометры
()
Назначение средства измерений:
Микрометры предназначены для измерений наружных линейных размеров деталей, а также для измерений перемещений.
Внешний вид.
Микрометры
Рисунок № 1
Внешний вид.
Микрометры
Рисунок № 2
Внешний вид.
Микрометры
Рисунок № 3
Внешний вид.
Микрометры
Рисунок № 4
Внешний вид.
Микрометры
Рисунок № 5
Внешний вид.
Микрометры
Рисунок № 6
Внешний вид.
Микрометры
Рисунок № 7
Внешний вид.
Микрометры

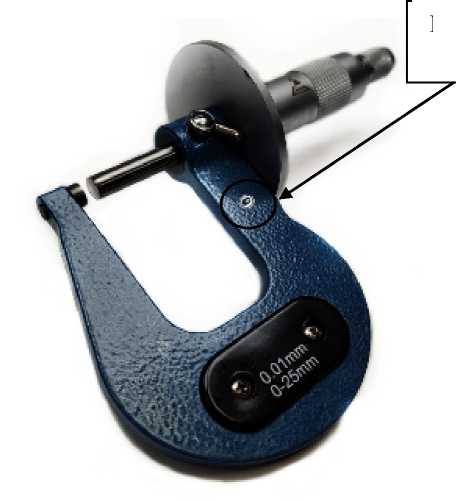

Рисунок № 8
Внешний вид.
Микрометры
Рисунок № 9
Внешний вид.
Микрометры
Рисунок № 10
Общие сведения
Дата публикации - 24.07.2025
Срок свидетельства - 16.07.2030
Номер записи - 9c417048-382a-e06e-6489-c5eff726dd56
ID в реестре СИ - 1426241
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
МТ Ц 25, МК75, МК-75, МК-50, МК-400, МК-25, МК-100, МЗ75, МЗ50, МЗ25, МЗ-75, МЗ-50, МЗ-25,
Производитель
Изготовитель - Индивидуальный предприниматель Бородин Евгений Иванович
Страна - РОССИЯ
Населенный пункт - 454100, Челябинская обл., Челябинский г.о., Челябинск г., Курчатовский вн.р-н, г. Челябинск, Рязанская ул., д. 20
Уведомление о начале осуществления предпринимательской деятельности -
Простой и наглядный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Для старта работы с отчетом достаточно указать интересующий для анализа временной интервал (от 2010 до н.в.) и выбрать организацию-поверителя из выпадающего списка.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Статистика
Кол-во поверок - 50
Выдано извещений - 0
Кол-во периодических поверок - 13
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1445 от 2025.07.16 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Микрометры ()
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Индивидуальный предприниматель Бородин Евгений Иванович
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95896-25 16.07.2030 |
Микрометры, Индивидуальный предприниматель Бородин Евгений Иванович (РОССИЯ 454100, Челябинская обл., Челябинский г.о., Челябинск г., Курчатовский вн.р-н, г. Челябинск, Рязанская ул., д. 20) |
ОТ МП |
1 год |
Отчет содержит данные по количеству типов средств измерений в ФГИС АРШИН и позволяет осуществлять выборки записей по дружественным и недружественным странам и группам СИ (более 850 групп). Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Кроме того, в отчете строится "Гистограмма по дружественным странам", которая наглядно показывает частоту распределение процентного соотношения между дружественными и недружественными странами. По оси OX откладывается в % кол-во типов СИ дружественных стран от 0 до 100%, а по оси OY кол-во групп СИ. Таким образом, в первую колонку попадут только те группы СИ, у которых кол-во типов СИ дружественных стран не превышает 10%. Гистограмма имеет возможность масштабирования и экспорта данных в Exel.
Бесплатный
Кто поверяет Микрометры ()
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МЕТРОЛОДЖИРУС" (RA.RU.314517) | 19 | 19 | 0 | 0 | 19 | 19 | 0 | |||
| ООО "ЧЦМК" (RA.RU.312952) | 31 | 5 | 18 | 13 | 0 | 31 | 18 | 13 |
Стоимость поверки Микрометры ()
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на скобу или микрометрическую головку краской, в виде наклейки или лазерной маркировкой в местах, указанных на рис 1-16, и на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п.8 «Порядок работы, поверка» паспорта на микрометры.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от 140’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
ГОСТ 6507-90 Микрометры. Технические условия.
ПравообладательИндивидуальный предприниматель Бородин Евгений Иванович (ИП Бородин Евгений Иванович)
ИНН 744712554748
Адрес регистрации индивидуального предпринимателя: 454100, Челябинская обл., Челябинский г.о., Челябинск г., Курчатовский вн.р-н, г. Челябинск, ул. 40-летия Победы, д. 9А, кв. 6
Изготовитель
Индивидуальный предприниматель Бородин Евгений Иванович (ИП Бородин Евгений Иванович)ИНН 744712554748
Адрес регистрации индивидуального предпринимателя: 454100, Челябинская обл., Челябинский г.о., Челябинск г., Курчатовский вн.р-н, г. Челябинск, ул. 40-летия Победы, д. 9А, кв. 6
Адрес места осуществления деятельности: 454100, Челябинская обл., Челябинский г.о., Челябинск г., Курчатовский вн.р-н, г. Челябинск, Рязанская ул., д. 20
Испытательный центр
Общество с ограниченной ответственностью «Метрологический Центр Севр групп» (ООО «МЦ Севр групп»)Адрес: 111141, г. Москва, вн.тер.г. муниципальный округ Новогиреево, ул. Кусковская,
д. 20А, эт./помещ./ком. мансарда/ХША/ЗЗБ
Тел.: +7 (495) 822-18-08
E-mail: info@mcsevr.ru
Web-сайт: www.mcsevr.ru
Принцип действия микрометров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника.
Микрометры изготавливаются следующих типов:
-
- МК - гладкие для измерений наружных размеров изделий;
-
- МЛ - листовые с циферблатом для измерений толщины листов и лент. Измерительная поверхность микрометрического винта микрометра - плоская, а измерительная поверхность пятки - сферическая. Микрометр с диапазоном измерений от 0 до 25 мм может быть изготовлен со сферической измерительной поверхностью микровинта;
-
- МТ - трубные для измерений толщины стенок труб. Измерительная поверхность микрометрического винта - плоская, а измерительная поверхность пятки - сферическая;
-
- МЗ - зубомерные для измерений длины общей нормали зубчатых колес с модулем от 1 мм;
- МГ - микрометрические головки для измерений перемещений.
Микрометры (кроме типа МГ) состоят из скобы, в которую с одной стороны установлена микрометрическая головка с измерительной поверхностью, а с другой - неподвижная пятка. На микрометрической головке микрометров имеется устройство (трещотка, фрикцион), обеспечивающее постоянство измерительного усилия в заданных пределах. Для закрепления микрометрического винта имеется стопорное устройство или без него.
Микрометры типа МГ представляют собой микрометрическую головку с устройством (трещотка, фрикцион), обеспечивающем постоянство измерительного усилия в заданных пределах. Применяется в качестве отсчетного устройства в стендах и приспособлениях.
Микрометры изготавливаются:
-
- с отсчетом показаний по шкалам стебля и барабана;
-
- с отсчетом показаний по электронному цифровому устройству.
Для установки в начальное положение микрометры типа МК с нижним пределом диапазона измерений 25 мм и более комплектуются установочными мерами. Измерительные поверхности установочных мер длиной до 300 мм плоские, а более 300 мм - сферические.
Для установки в начальное положение микрометры типа МЗ с нижним пределом диапазона измерений 25 мм и более комплектуются плоскопараллельными концевыми мерами длины класса точности 3 по ГОСТ 9038-90.
Микрометры изготавливаются классов точности 1 и 2, отличающиеся метрологическими характеристиками.
Пример условного обозначения:
- микрометра гладкого с отсчетом показаний по шкалам стебля и барабана, с диапазоном измерений от 25 до 50 мм, класса точности 1:
МК50-1
- микрометрической головки с отсчетом показаний по электронному цифровому устройству, с диапазоном измерений от 0 до 50 мм:
МГ Ц50
- микрометра гладкого с отсчетом показаний по электронному цифровому устройству, с диапазоном измерений от 50 до 75 мм, класса точности 2:
МК Ц75-2
Товарный знак J ' наносится на паспорт микрометров типографским методом, на скобу или другой элемент микрометра и на крышку футляра краской, методом лазерной маркировки или в виде наклейки.
Заводской номер в виде цифрового обозначения наносится лазерной гравировкой, краской или в виде наклейки в местах, указанных на рисунках 1 - 16.
Возможность нанесения знака поверки на средство измерений отсутствует. Общий вид микрометров указан на рисунках 1 - 16.
Пломбирование микрометров от несанкционированного доступа не предусмотрено.

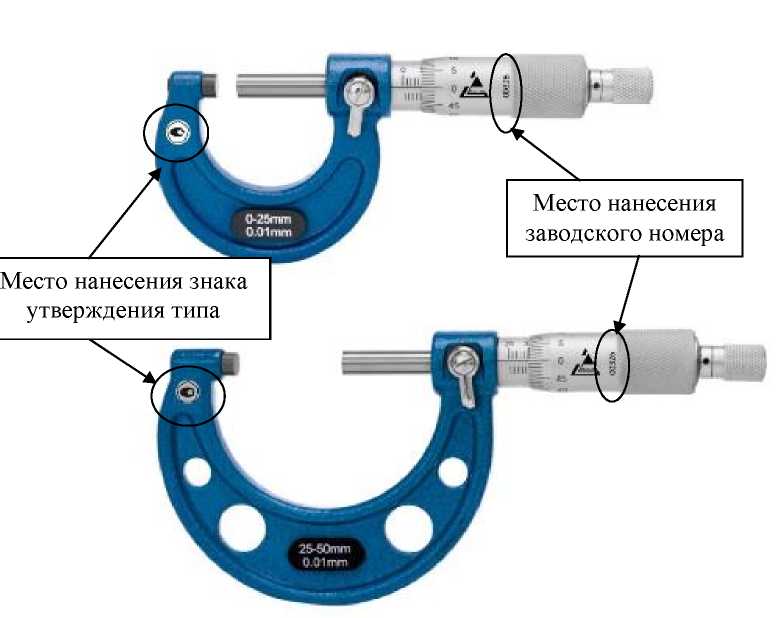

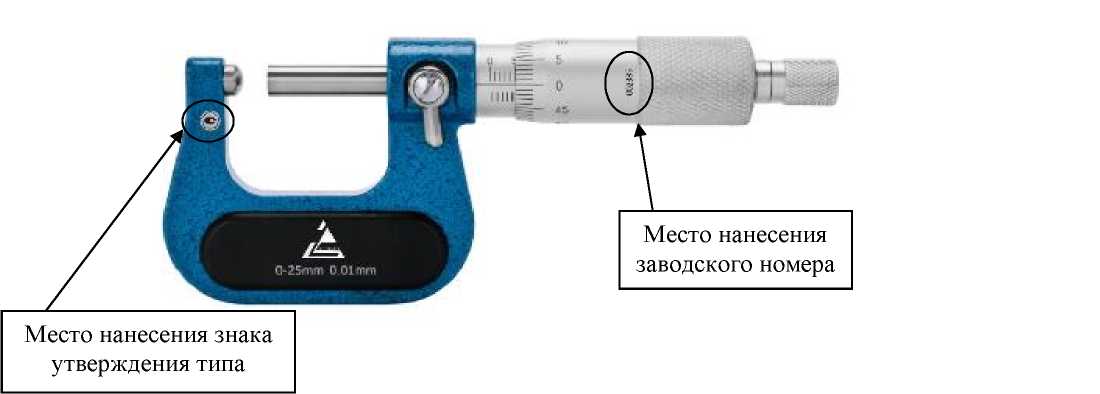

Рисунок 1 - Общий вид микрометров типа МК с отсчетом показаний по шкалам стебля и барабана, с указанием мест нанесений заводского номера и знака утверждения типа
0.01mm

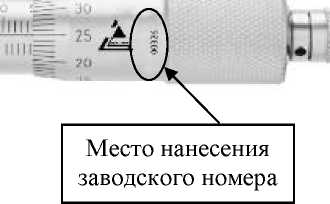

Место нанесения заводского номера
Место нанесения знака утверждения типа
Место нанесения заводского номера

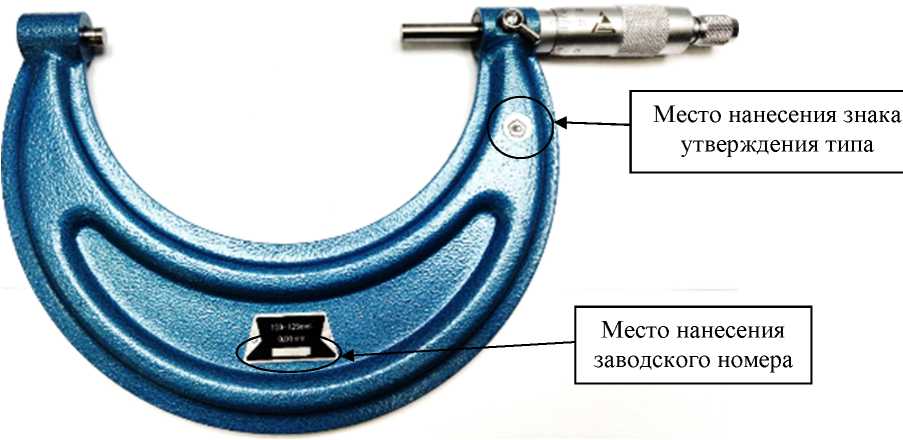

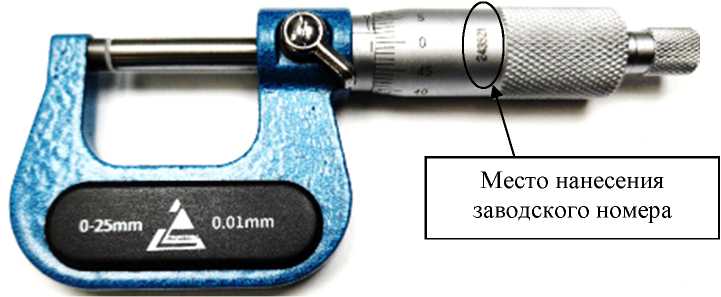

Рисунок 2 - Общий вид микрометров типа МК с отсчетом показаний по шкалам стебля и барабана, с указанием мест нанесений заводского номера и знака утверждения типа
Место нанесения знака утверждения типа

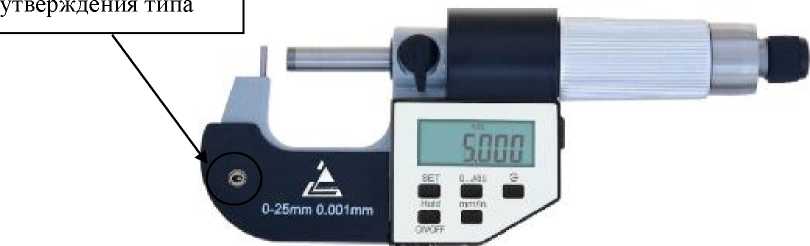

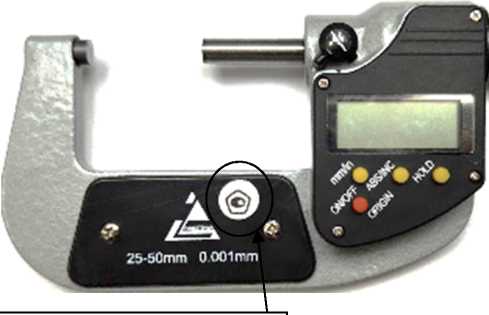

Рисунок 3 - Общий вид микрометров типа МК с отсчетом показаний по электронному цифровому устройству, с указанием мест нанесений заводского номера и знака утверждения типа
Место нанесения знака утверждения типа
Место нанесения заводского номера

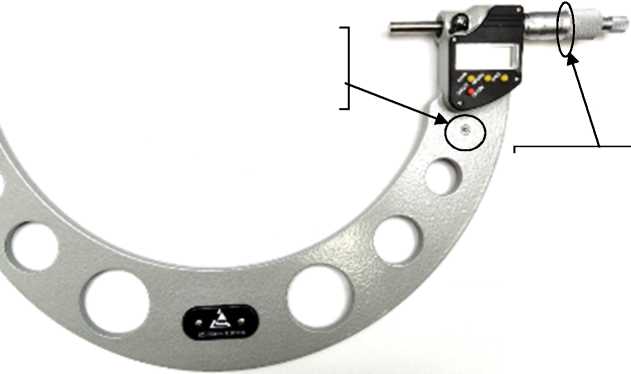

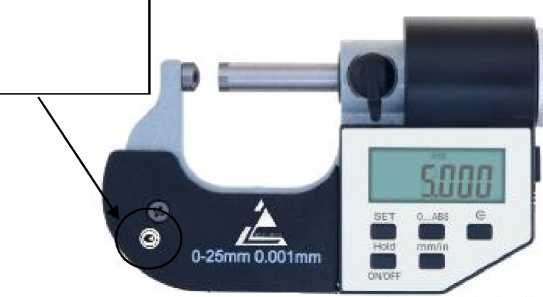

Рисунок 4 - Общий вид микрометров типа МК с отсчетом показаний по электронному цифровому устройству, с указанием мест нанесений заводского номера и знака утверждения типа

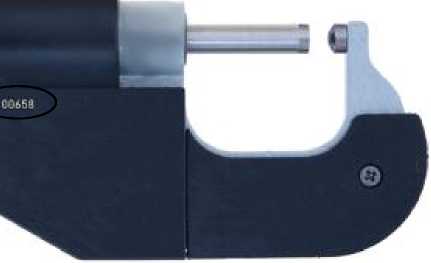

Рисунок 5 - Общий вид микрометров типа МЛ с отсчетом показаний по шкалам стебля и барабана, с указанием места нанесения заводского номера и знака утверждения типа
Место нанесения знака утверждения типа
Место нанесения заводского номера
Место нанесения заводского номера

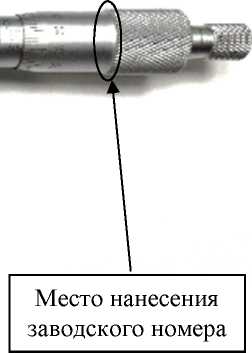

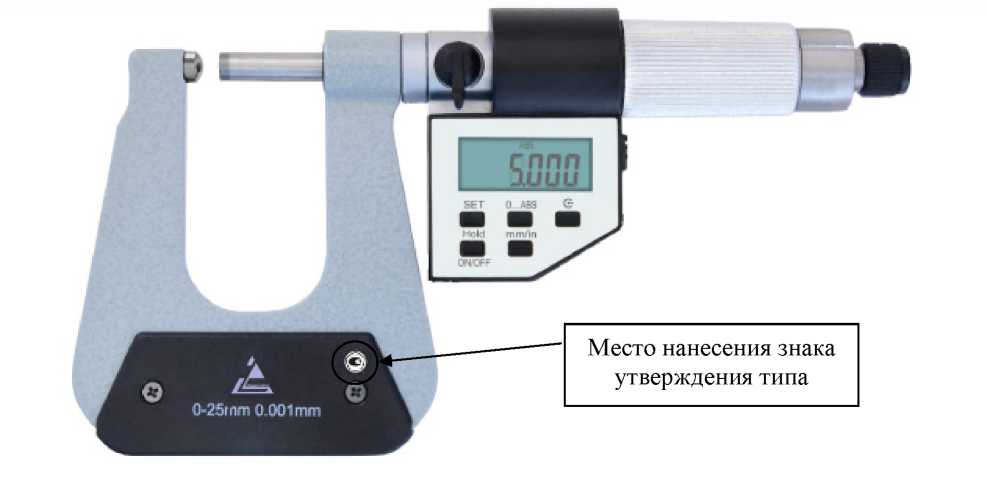

Рисунок 6 - Общий вид микрометров типа МЛ с отсчетом показаний по электронному цифровому устройству, с указанием мест нанесений заводского номера и знака утверждения типа

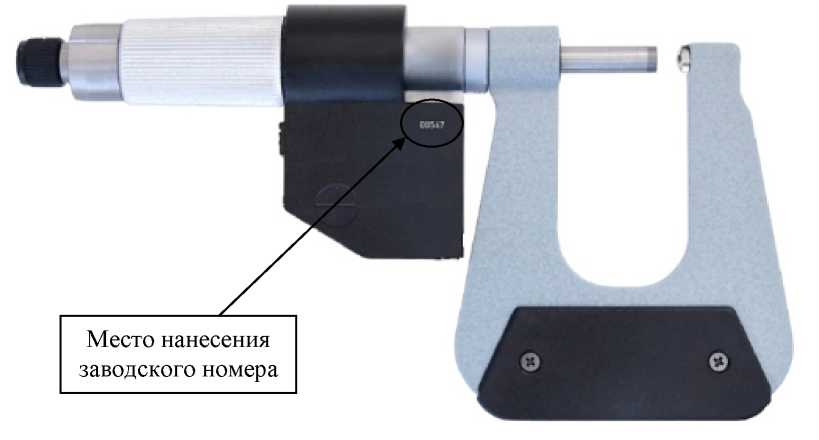

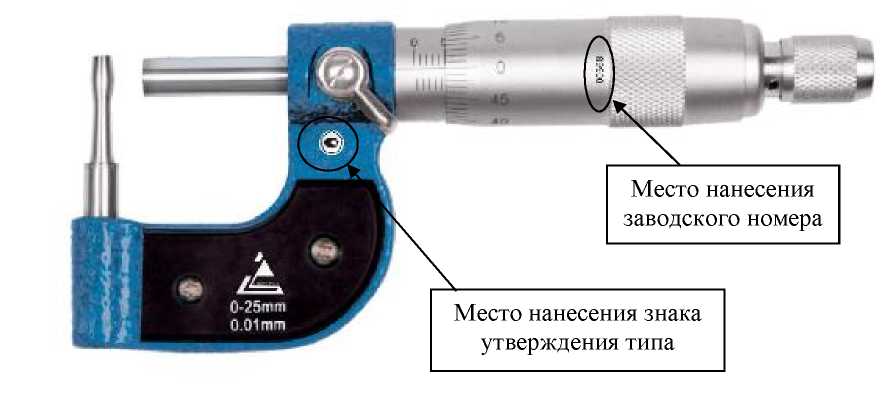

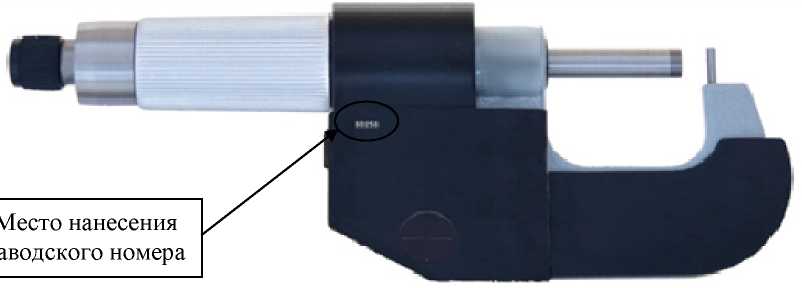

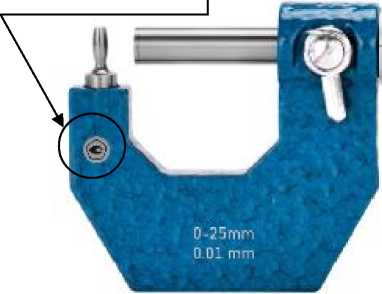

Рисунок 7 - Общий вид микрометров типа МТ с отсчетом показаний по шкалам стебля и барабана, с указанием мест нанесений заводского номера и знака утверждения типа
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 8 - Общий вид микрометров типа МТ с отсчетом показаний по электронному цифровому устройству, с указанием мест нанесений заводского номера и знака утверждения типа
Место нанесения знака утверждения типа
Место нанесения заводского номера

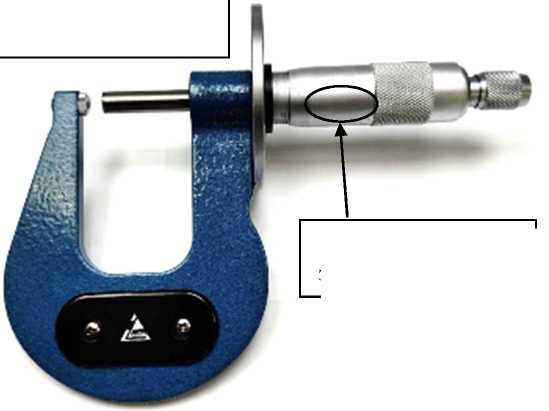

Рисунок 9 - Общий вид микрометров типа МТ с отсчетом показаний по шкалам стебля и барабана, с указанием мест нанесений заводского номера и знака утверждения типа
Место нанесения знака утверждения типа
Рисунок 10 - Общий вид микрометров типа МТ с отсчетом показаний по шкалам стебля и барабана, с указанием места нанесения заводского номера и знака утверждения типа
Место нанесения знака
Место нанесения заводского номера
Рисунок 11 - Общий вид микрометров типа МТ с отсчетом показаний по электронному цифровому устройству, с указанием места нанесения заводского номера и знака утверждения типа
Место нанесения знака утверждения типа

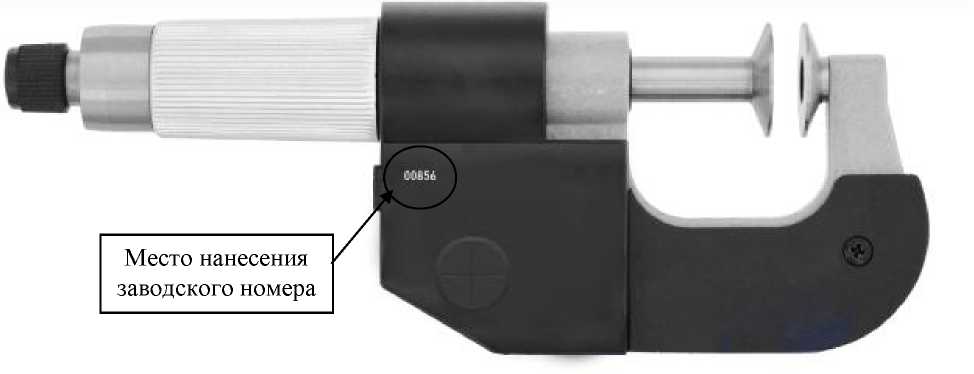

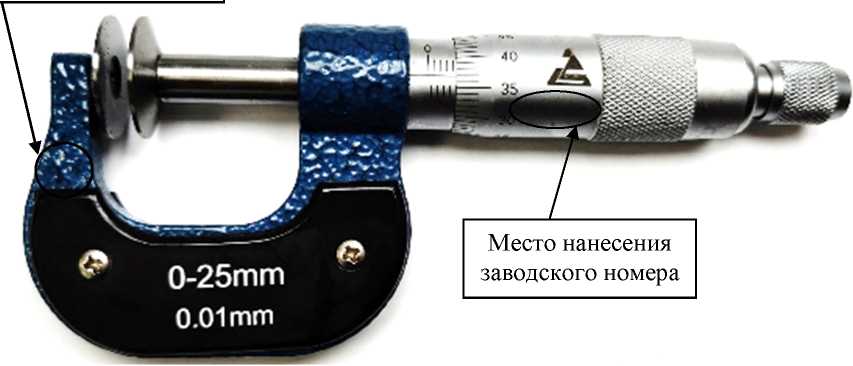

Рисунок 12 - Общий вид микрометров типа МЗ с отсчетом показаний по шкалам стебля и барабана, с указанием места нанесения заводского номера и знака утверждения типа
Место нанесения знака утверждения типа
0-25mm O.Oaiftirn
Рисунок 13 - Общий вид микрометров типа МЗ с отсчетом показаний по электронному цифровому устройству, с указанием места нанесения заводского номера и знака утверждения типа
Место нанесения заводского номера
Место нанесения знака утверждения типа

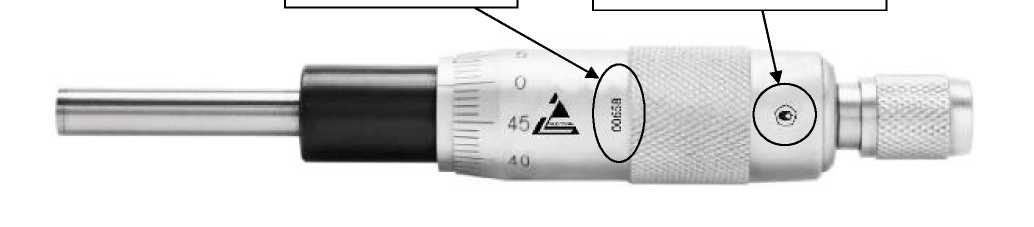

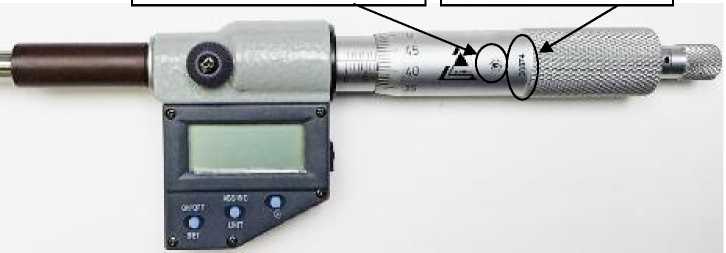

Рисунок 14 - Общий вид микрометров типа МГ с отсчетом показаний по шкалам стебля и барабана, с указанием места нанесения заводского номера и знака утверждения типа
Место нанесения знака утверждения типа

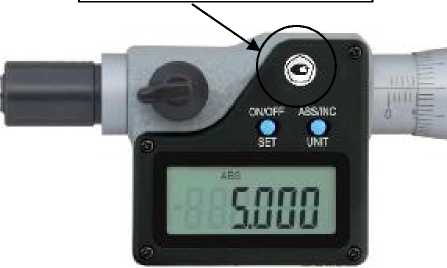

Рисунок 15 - Общий вид микрометров типа МГ с отсчетом показаний по электронному цифровому устройству, с указанием места нанесения заводского номера и знака утверждения типа
Место нанесения знака
Место нанесения
утверждения типа
заводского номера
Рисунок 16 - Общий вид микрометров типа МГ с отсчетом показаний по электронному цифровому устройству, с указанием места нанесения заводского номера и знака утверждения типа
Таблица 11 -
|
Наименование |
Обозначение |
Комплектность |
|
Микрометр |
- |
1 шт. |
|
Элемент питания для микрометров с отсчетом по электронному цифровому устройству |
- |
1 шт. |
|
Установочная мера для микрометров с нижним пределом диапазона измерений от 25 мм типов МК и МЗ |
- |
1 шт. или 1 компл. |
|
Соединительные гильзы (для микрометров с верхним пределом диапазона измерений более 300 мм) |
- |
1 компл. |
|
Ключ (кроме микрометров с отсчетом по электронному цифровому устройству) |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
Таблица 1 - Значение отсчета показаний микрометров
|
Тип микрометра |
Значение отсчета показаний, мм | |
|
по шкалам стебля и барабана |
по электронному цифровому устройству | |
|
МК |
0,01 |
0,001 |
|
МЛ |
0,01 |
0,001 |
|
МТ |
0,01 |
0,001 |
|
МЗ |
0,01 |
0,001 |
|
МГ |
0,01 |
0,001 |
аблица 2 - Диапазоны измерений, классы точности микрометров
|
Тип микрометра |
Диапазон измерений микрометра с отсчетом показаний, мм | ||
|
по шкалам стебля и барабана классов точности |
по электронному цифровому устройству классов точности | ||
|
1 |
2 |
1 2 | |
|
МК |
От 0 до 25 От 25 до 50 От 50 до 75 От 75 до 100 | ||
|
От 100 до 125 От 125 до 150 От 150 до 175 От 175 до 200 От 200 до 225 От 225 до 250 От 250 до 275 От 275 до 300 От 300 до 400 От 400 до 500 От 500 до 600 |
- | ||
|
МЛ |
- |
От 0 до 5 От 0 до 10 От 0 до 25 | |
|
МТ |
От 0 до 25 | ||
|
МЗ |
От 0 до 25 От 25 до 50 От 50 до 75 От 75 до 100 | ||
|
МГ |
От 0 до 15 От 0 до 25 | ||
|
- |
От 0 до 50 |
- | |
Таблица 3 - Измерительное усилие и его колебание
|
Тип микрометра |
Измерительное усилие, Н |
Колебание измерительного усилия, Н, не более |
|
МК; МГ |
От 5 до 10 |
2 |
|
МЛ, МТ; МЗ |
От 3 до 7 |
Таблица 4 - Пределы допускаемой абсолютной погрешности измерений микрометров в любой точке диапазона измерений при нормируемом измерительном усилии, указанном в таблице 3, и температуре, не превышающей значений, указанных в таблице 10, а также допускаемое изменение показаний микрометра от изгиба скобы при усилии 10 Н
|
Тип микрометра |
Диапазон измерений микрометра, мм |
Пределы допускаемой абсолютной погрешности микрометра, мкм, с отсчетом показаний |
Допускаемое изменение показаний микрометра от изгиба скобы при усилии 10 Н, мкм | |||
|
по шкалам стебля и барабана классов точности |
по электронному цифровому устройству классов точности | |||||
|
1 |
2 |
1 |
2 | |||
|
МК |
От 0 до 25 |
±2,0 |
±4,0 |
±2,0 |
±4,0 |
2,0 |
|
От 25 до 50 |
±2,5 | |||||
|
От 50 до 75 |
3,0 | |||||
|
От 75 до 100 |
±3,0 | |||||
|
От 100 до 125 |
±3,0 |
±5,0 |
- |
4,0 | ||
|
От 125 до 150 | ||||||
|
От 150 до 175 |
5,0 | |||||
|
От 175 до 200 | ||||||
|
От 200 до 225 |
±4,0 |
±6,0 |
6,0 | |||
|
От 225 до 250 | ||||||
|
От 250 до 275 | ||||||
|
От 275 до 300 | ||||||
|
От 300 до 400 |
±5,0 |
±8,0 |
8,0 | |||
|
От 400 до 500 |
10,0 | |||||
|
От 500 до 600 |
±6,0 |
±10,0 |
12,0 | |||
|
МЛ |
От 0 до 5 |
- |
±4,0 |
±2,0 |
±4,0 |
2,0 |
|
От 0 до 10 | ||||||
|
От 0 до 25 | ||||||
|
МТ |
От 0 до 25 |
±2,0 | ||||
|
МЗ |
От 0 до 25 |
±4,0 |
±5,0 |
±3,0 |
±5,0 | |
|
От 25 до 50 | ||||||
|
От 50 до 75 |
3,0 | |||||
|
От 75 до 100 | ||||||
|
МГ |
От 0 до 15 |
±1,5 |
±3,0 |
±2,0 |
±3,0 |
- |
|
От 0 до 25 | ||||||
|
От 0 до 50 |
- |
±4,0 |
- |
- | ||
Таблица 5 - Допуск плоскостности плоских измерительных поверхностей
|
Тип микрометра |
Допуск плоскостности измерительных поверхностей микрометра, мкм, классов точности | |
|
1 |
2 | |
|
МК, МЛ; МТ; МГ |
0,6 |
0,9 |
|
МЗ |
0,9 | |
Таблица 6 - Допуск параллельности плоских измерительных поверхностей микрометров типов МК, МЗ
|
Тип микрометра |
Диапазон измерений микрометра, мм |
Допуск параллельности плоских измерительных поверхностей микрометра, мкм, классов точности | |
|
1 |
2 | ||
|
МК |
От 0 до 25 |
1,5 |
2,0 |
|
От 25 до 50 |
2,0 | ||
|
От 50 до 75 |
3,0 |
3,0 | |
|
От 75 до 100 | |||
|
От 100 до 125 |
4,0 | ||
|
От 125 до 150 | |||
|
От 150 до 175 | |||
|
От 175 до 200 | |||
|
От 200 до 225 |
4,0 |
6,0 | |
|
От 225 до 250 | |||
|
От 250 до 275 |
5,0 |
8,0 | |
|
От 275 до 300 | |||
|
От 300 до 400 | |||
|
От 400 до 500 |
7,0 |
10,0 | |
|
От 500 до 600 |
12,0 | ||
|
МЗ |
От 0 до 25 |
2,0 |
2,0 |
|
От 25 до 50 | |||
|
От 50 до 75 |
3,0 |
3,0 | |
|
От 75 до 100 | |||
|
Примечание: 1. На расстоянии до 0,5 мм от краев измерительных поверхностей допускаются завалы | |||
аблица 7 - Метрологические характеристики установочных мер
|
Номинальный размер установочных мер, мм |
Допускаемое отклонение длины установочных мер от номинального размера микрометров класса точности, мкм |
Суммарный допуск плоскостности и параллельности измерительных поверхностей установочных мер, мкм | |
|
1 |
2 | ||
|
25; 50; 75 |
±1,0 |
±1,5 |
0,50 |
|
100; 125 |
±1,2 |
±2,0 |
0,75 |
|
150; 175 |
1,00 | ||
|
200; 225; 250; 275 |
±1,5 |
1,50 | |
|
325; 375; 425; 475 |
±2,0 |
±3,5 |
- |
|
525; 575 |
±4,0 |
- | |
Таблица 8 - Технические характеристики микрометров
|
Наименование характеристики |
Значение |
|
Расстояние от стебля до измерительной кромки барабана, мм, не более |
0,45 |
|
Расстояние от торца конической части барабана до начального штриха шкалы стебля, мм, не более |
0,15 |
|
Зазор между концом стрелки и шкалой циферблата микрометров типа МЛ, мм, не более |
0,7 |
|
Шаг микровинта, мм:
|
0,5 1,0 |
|
Перекос плоской измерительной поверхности микрометрического винта, закрепленного стопорным устройством, для микрометров типа МК с верхними пределами диапазонов измерений:
|
1 2 |
|
Параметр шероховатости Ra измерительных поверхностей микрометра и установочных мер по ГОСТ 2789-73, мкм, не более |
0,08 |
аблица 9 - Вылет скобы, габаритные размеры и масса
|
Тип |
Диапазон измерений, мм |
Вылет скобы, мм, не менее |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
Длина |
Ширина |
Высота | ||||
|
МК |
От 0 до 25 |
16,5 |
350 |
170 |
56 |
0,500 |
|
От 25 до 50 |
29,0 |
350 |
230 |
56 |
0,600 | |
|
От 50 до 75 |
41,5 |
350 |
230 |
56 |
0,700 | |
|
От 75 до 100 |
54,0 |
350 |
260 |
56 |
0,800 | |
|
От 100 до 125 |
66,5 |
150 |
275 |
50 |
0,830 | |
|
От 125 до 150 |
79,0 |
163 |
290 |
50 |
0,850 | |
|
От 150 до 175 |
91,5 |
175 |
320 |
50 |
0,970 | |
|
От 175 до 200 |
104,0 |
190 |
350 |
50 |
1,200 | |
|
От 200 до 225 |
116,5 |
219 |
370 |
50 |
1,550 | |
|
От 225 до 250 |
129,0 |
221 |
400 |
50 |
1,570 | |
|
От 250 до 275 |
141,5 |
254 |
440 |
50 |
1,310 | |
|
От 275 до 300 |
154,0 |
267 |
480 |
50 |
1,420 | |
|
От 300 до 400 |
216,0 |
342 |
550 |
50 |
2,400 | |
|
От 400 до 500 |
266,0 |
365 |
650 |
50 |
4,010 | |
|
От 500 до 600 |
316,0 |
435 |
775 |
50 |
5,170 | |
|
МЛ |
От 0 до 5 |
20 |
105 |
80 |
100 |
0,500 |
|
От 0 до 10 |
40 |
140 |
56 |
110 |
0,500 | |
|
От 0 до 25 |
80 |
350 |
170 |
56 |
0,500 | |
|
МТ |
От 0 до 25 |
17,0 |
350 |
170 |
56 |
0,500 |
|
МЗ |
От 0 до 25 |
30,0 |
350 |
170 |
56 |
0,500 |
|
От 25 до 50 |
30,0 |
350 |
230 |
56 |
0,600 | |
|
От 50 до 75 |
30,0 |
350 |
230 |
56 |
0,700 | |
|
От 75 до 100 |
30,0 |
350 |
260 |
56 |
0,800 | |
|
МГ |
От 0 до 15 |
- |
110 |
165 |
56 |
0,500 |
|
От 0 до 25 |
- |
350 |
170 |
56 |
0,500 | |
|
От 0 до 50 |
- |
350 |
230 |
56 |
0,600 | |
Таблица 10 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
От +16 до +24 От +17 до +23 От +18 до +22 58±20 |
