Номер по Госреестру СИ: 95898-25
95898-25 Система измерений количества и показателей качества нефти № 560 приемо-сдаточного пункта «Каркатеевы»
()
Назначение средства измерений:
Система измерений количества и показателей качества нефти № 560 приемо-сдаточного пункта «Каркатеевы» (далее - СИКН) предназначена для измерения массового расхода (массы) нефти и показателей качества нефти.
Внешний вид.
Система измерений количества и показателей качества нефти № 560 приемо-сдаточного пункта «Каркатеевы»
Рисунок № 1
Общие сведения
Дата публикации - 24.07.2025
Срок свидетельства -
Номер записи - ab4e297b-e4ca-934d-bdee-7a29c4fe32f6
ID в реестре СИ - 1426239
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - FMC Energy Systems, FMC Measurement Solutions
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт - 1602 Wagner Avenue Erie, PA 16514-0428
Уведомление о начале осуществления предпринимательской деятельности -
Отчет предоставляет агрегированные данные о стоимости поверки средств измерений в соовтестии с Постановлением Правительства РФ от 20.04.2010 N 250 (ред. от 06.10.2021) "О перечне средств измерений, поверка которых осуществляется только аккредитованными в установленном порядке в области обеспечения единства измерений государственными региональными центрами метрологии"
Записи представлены с разбивкой по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются.
В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1445 от 2025.07.16 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Система измерений количества и показателей качества нефти № 560 приемо-сдаточного пункта «Каркатеевы» ()
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений FMC Energy Systems, FMC Measurement Solutions
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95898-25 |
Система измерений количества и показателей качества нефти № 560 приемо-сдаточного пункта «Каркатеевы», FMC Energy Systems, FMC Measurement Solutions (СОЕДИНЕННЫЕ ШТАТЫ 1602 Wagner Avenue Erie, PA 16514-0428) |
ОТ МП |
1 год |
В данном разделе посетители ресурса могут оставить и поделиться документами с другими пользователями.
Есть небольшие ограничения: документы должны быть метрологической тематки приветствуется, если это будут - методики поверки, руководства по эксплуатации, паспорта, описания типа, технические условия после загрузки, удалить и редактировать документы сможет только администратор ОЕИ Аналитика.
Бесплатный
Кто поверяет Система измерений количества и показателей качества нефти № 560 приемо-сдаточного пункта «Каркатеевы» ()
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Система измерений количества и показателей качества нефти № 560 приемо-сдаточного пункта «Каркатеевы» ()
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) СИКН представлено встроенным прикладным ПО комплекса измерительно-вычислительного Sybertrol и АРМ оператора.
Идентификационные данные ПО приведены в таблице 2.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные |
ИВК «Sybertrol» |
АРМ оператора |
|
Идентификационное наименование ПО |
Sybertrol |
АРМ оператора СИКН |
|
Номер версии ПО |
26.04 |
345-01.v2.1 |
|
Цифровой идентификатор ПО |
1ee809a7 |
2b67556e7698835a 7c354908787ae239 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
MD5 |
Лист № 4
Всего листов 6
Знак утверждения типа
Знак утверждения типананосится на титульный лист инструкции по эксплуатации СИКН типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе ВЯ-1848/2024 «Инструкция. Масса нефти. Методика измерений системой количества и показателей качества нефти № 560 приемо-сдаточного пункта «Каркатеевы», аттестованном ФБУ «Тюменский ЦСМ», свидетельство об аттестации 1848/01.00248-2014/2024 от 15.10.2024.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 6.1.1);
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательОбщество с ограниченной ответственностью «РН-Юганскнефтегаз» (ООО «РН-Юганскнефтегаз»)
ИНН 8604035473
Юридический адрес: 628301, Ханты-Мансийский автономный округ - Югра, г.о. Нефтеюганск, г. Нефтеюганск ул. Ленина, стр. 26
Изготовитель
FMC Energy Systems, FMC Measurement SolutionsПринцип действия СИКН основан на косвенном методе динамических измерений с помощью турбинных преобразователей расхода жидкости. Выходные сигналы преобразователей расхода, давления, температуры, плотности по линиям связи поступают в систему обработки информации, которая принимает информацию и производит вычисление массы и показателей качества нефти по реализованному в ней алгоритму.
Конструктивно СИКН представляет собой единичный экземпляр измерительной системы, спроектированной и смонтированной для конкретного объекта из компонентов серийного производства. В состав СИКН входят:
-
1) блок измерительных линий (БИЛ);
-
2) блок измерений показателей качества нефти (далее - БИК), предназначенный для измерения показателей качества нефти;
-
3) система сбора и обработки информации (далее - СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений.
-
4) блок трубопоршневой поверочной установки (далее - ТПУ), предназначенный для проведения поверки и контроля метрологических характеристик преобразователей расхода.
Состав СИКН представлен в таблице 1.
Таблица 1 - Состав СИКН
|
Наименование и тип средства измерений |
Место установки |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Преобразователи расхода жидкости турбинные MVTM |
БИЛ |
16128-01 |
|
Преобразователи измерительные к датчикам температуры 3144 |
БИЛ, БИК, ТПУ |
14683-00 |
|
Преобразователи измерительные 3144Р |
БИЛ, БИК, ТПУ |
14683-04 |
|
Термопреобразователи сопротивления |
БИЛ, БИК, ТПУ |
22257-01 |
|
платиновые 65 |
22257-05 | |
|
Датчики температуры Rosemount 3144Р |
БИЛ, БИК, ТПУ |
63889-16 |
|
Преобразователи давления измерительные |
14061-99 | |
|
3051 |
БИЛ, БИК, ТПУ |
14061-04 14061-15 |
|
Преобразователи плотности жидкости |
БИК |
15644-01 |
|
измерительные 7835 |
15644-06 | |
|
Влагомеры нефти поточные LC |
БИК |
16308-02 |
|
Влагомеры поточные модели L |
БИК |
56767-14 |
|
Комплексы измерительно-вычислительные SyberTrol |
СОИ |
94084-24 |
|
У становка трубопоршневая поверочная двунаправленная Smith Meter 1190 |
ТПУ |
65031-16 |
|
Примечание — В состав СИКН входят средства измерений объёмного расхода нефти | ||
|
в БИК и показывающие средства измерений давления и температуры нефти утверждённых | ||
|
типов. | ||
СИКН обеспечивает выполнение следующих основных функций:
-
- автоматизированные измерения объема (объемного расхода) и массы брутто нефти в рабочих условиях;
-
- автоматизированные измерения температуры, давления, плотности, кинематической вязкости, объёмной доли воды в нефти;
-
- автоматические вычисления массы нетто нефти, как разности массы брутто нефти и массы балласта, используя результаты измерений массовых долей воды, механических примесей и массовой концентрации хлористых солей в испытательной лаборатории;
-
- отображение (индикацию), регистрацию и архивирование результатов измерений;
-
- поверку преобразователей расхода на месте эксплуатации без прекращения учётных операций;
-
- контроль метрологических характеристик преобразователей расхода, поточных плотномеров на месте эксплуатации без прекращения товарно-коммерческих операций;
-
- отбор объединённой пробы нефти по ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;
-
- формирование 2-часовых, сменных, суточных и месячных отчётов, актов приёма-сдачи нефти, паспортов качества и журналов регистрации показаний средств измерений с выводом данных на дисплей и на печатающее устройство;
-
- дистанционное управление запорной арматурой;
-
- контроль герметичности запорной арматуры, влияющей на результат измерений по СИКН.
Место расположения СИКН, заводской номер 560: ПСП «Каркатеевы». Пломбирование средств измерений, находящихся в составе СИКН осуществляется согласно требований их описаний типа, методик поверки или МИ 3002-2006 «Рекомендация. ГСИ. Правила пломбирования и клеймения средств измерений и оборудования, применяемых в составе систем измерений количества и показателей качества нефти и поверочных установок». Заводской номер, в виде цифрового обозначения, нанесён на информационной табличке методом гравировки. Нанесение знака поверки на СИКН не предусмотрено.

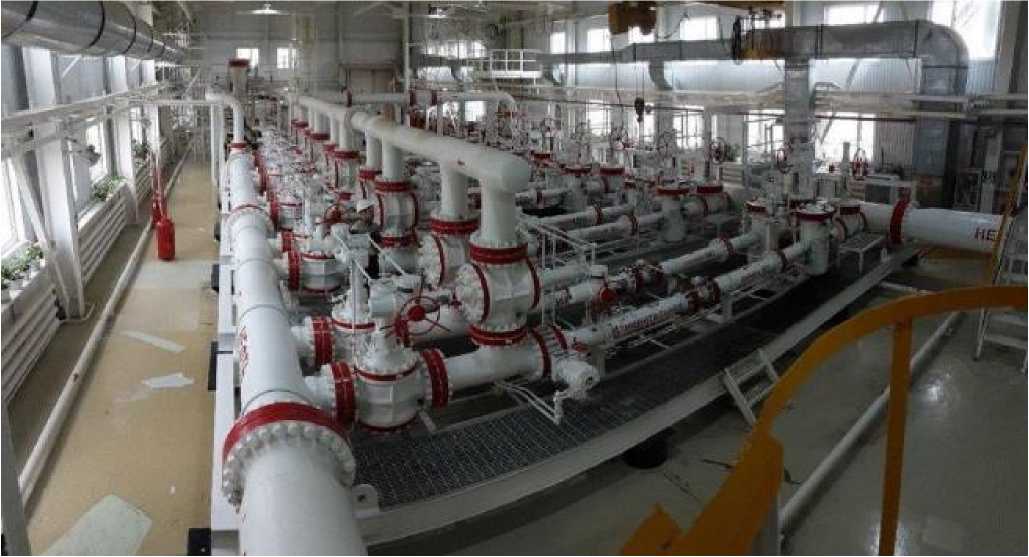

Общий вид СИКН представлен на рисунке 1.
Рисунок 1 - Общий вид СИКН
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон объёмного расхода, м3/ч |
от 119 до 7140 |
|
Пределы допускаемой относительной погрешности измерения, %:
|
± 0,25 ± 0,35 |
|
Примечание — Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки и не может превышать максимальный диапазон измерений. | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Количество измерительных линий |
10 (6 рабочих, 3 резервных, 1 контрольно-резервная) |
|
Измеряемая среда |
нефть по ГОСТ Р 51858 |
|
Характеристики измеряемой среды:
|
от +5 до +50 от 0,25 до 6,30 от 830 до 900 1 0,05 900 |
|
Режим работы |
непрерывный |
|
Режим работы ТПУ |
периодический |
|
Температура окружающего воздуха, °С |
от +15 до +25 |
|
Параметры электрического питания:
однофазное
|
380 220 50 |
