Номер по Госреестру СИ: 95916-25
95916-25 Комплексы внутрискважинной телеметрии
(КВТ)
Назначение средства измерений:
Комплексы внутрискважинной телеметрии КВТ (далее по тексту - комплексы) предназначены для измерений температуры и избыточного давления жидкой и газообразной среды.
Внешний вид.
Комплексы внутрискважинной телеметрии
Рисунок № 1
Общие сведения
Дата публикации - 24.07.2025
Срок свидетельства - 17.07.2030
Номер записи - 918986a4-47a5-6b04-05a5-02eff6a327d2
ID в реестре СИ - 1426229
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
КВТ,
Производитель
Изготовитель - Общество с ограниченной ответственностью «Научно-производственная фирма Завод «Измерон»
Страна - РОССИЯ
Населенный пункт - 198188, г. Санкт-Петербург, вн.тер.г. м.о. Автово, ул. Броневая, д. 5
Уведомление о начале осуществления предпринимательской деятельности -
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке расходомеров и теплосчетчиков. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1455 от 2025.07.17 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Комплексы внутрискважинной телеметрии (КВТ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «Научно-производственная фирма Завод «Измерон»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95916-25 17.07.2030 |
Комплексы внутрискважинной телеметрии, КВТ Общество с ограниченной ответственностью «Научно-производственная фирма Завод «Измерон» (РОССИЯ 198188, г. Санкт-Петербург, вн.тер.г. м.о. Автово, ул. Броневая, д. 5) |
ОТ МП |
2 года |
Отчет "Анализ рынка поверки Южного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в 8 субъектах РФ с административным центром в городе Ростов-на-Дону.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Комплексы внутрискважинной телеметрии (КВТ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 6 | 6 | 0 | 0 | 6 | 6 | 0 |
Стоимость поверки Комплексы внутрискважинной телеметрии (КВТ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение комплекса имеет структуру автономного программного обеспечения и относится к метрологически значимой части ПО.
Программное обеспечение с метрологически значимой частью (далее - ПО) предназначено для взаимодействия всех элементов комплекса. Программирование и чтение результатов измерений выполняются по каналу Ethernet и обеспечивает передачу цифровых данных. ПО может быть использовано для проведения измерений, вычитывания результатов измерений, а также предназначено для проведения первичных и периодических поверок приборов. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений: соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Geoptics |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.4 |
Лист № 3
Всего листов 5
Знак утверждения типа
Знак утверждения типананосится на титульные листы эксплуатационной документации типографским способом
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 руководства по эксплуатации на наземный модуль управления и коммуникации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ТУ 06.20.10.110-139-59489947-2023. Комплекс внутрискважинной телеметрии КВТ. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Научно-производственная фирма Завод «Измерон» (ООО «НПФ Завод «Измерон»)
ИНН 7825492691
Юридический адрес: 198188, г. Санкт-Петербург, вн.тер.г. м.о. Автово, ул. Броневая, д. 5, стр. 1, помещ. 313
Изготовитель
Общество с ограниченной ответственностью «Научно-производственная фирма Завод «Измерон» (ООО «НПФ Завод «Измерон»)ИНН 7825492691
Юридический адрес: 198188, г. Санкт-Петербург, вн.тер.г. м.о. Автово, ул. Броневая, д. 5, стр. 1, помещ. 313
Адрес места осуществления деятельности: 198188, г. Санкт-Петербург, вн.тер.г. м.о. Автово, ул. Броневая, д. 5
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Комплексы состоят из:
-
• наземного модуля управления и коммуникации;
-
• погружного внутрискважинного кабеля для подключения кварцевого датчика внутрискважинного мониторинга (подбирается по заказу);
-
• одного или нескольких кварцевых датчиков внутрискважинного мониторинга.
Кварцевый датчик внутрискважинного мониторинга, предназначенный для измерения температуры и давления с высокой точностью, конструктивно состоит из электронного блока, помещенного в цилиндрический защитный кожух, закрытый ввинчивающейся заглушкой с уплотнительными кольцами для защиты от прямого воздействия окружающей среды. На торцевую поверхность крышки выведен щуп, совмещающий в себе функции сенсора температуры и относительной электрической проводимости среды, окружающей датчик. Щуп защищен от повреждений колпаком. Сенсор давления также вмонтирован в крышку, в которой сделан специальный канал для свободного прохождения среды к сенсору.
Принцип действия комплексов при измерении давления заключается в измерении резонансной частоты кварцевого резонатора, являющейся функцией воздействующего на резонатор давления. Функция преобразования является температурнозависимой. Для корректировки температурной зависимости используются результаты измерения температуры, полученные с помощью второго кварцевого резонатора, резонансная частота которого является функцией температуры. Резонансные частоты обоих резонаторов измеряются после преобразования в область низких частот. При этом в качестве гетеродина используется ещё один высокостабильный кварцевый генератор, сигнал которого используется также для преобразования частот, пропорциональных давлению и температуре, в цифровой код.
Заводской номер, однозначно идентифицирующий экземпляр средства измерений, присваивается по номеру наземного модуля управления и коммуникации, наносится методом гравировки или ударным способом на корпус в виде цифрового кода. Сведения о заводских номерах кварцевых датчиков внутрискважинного мониторинга, входящих в состав средства измерений, указываются в паспорте и непосредственно на корпусе кварцевого датчика внутрискважинного мониторинга методом гравировки или ударным способом в виде цифрового кода.
Нанесение знака поверки и утверждения типа на средство измерений не предусмотрено. Пломбирование комплекса не предусмотрено.
Общий вид кварцевого датчика внутрискважинного мониторинга представлен на
рисунке 1. Общий вид наземного модуля управления и коммуникации представлен на рисунке 2.

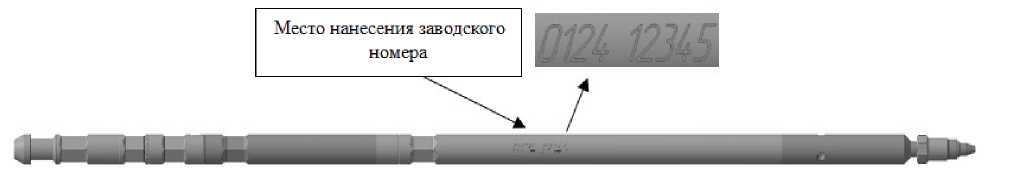

Рисунок 1 - Общий вид кварцевого датчика внутрискважинного мониторинга с указанием места нанесения заводского номера
Место нанесения заводского номера
> Заводской номер: 1372024
Рисунок 2 - Общий вид наземного модуля управления и коммуникации с указанием места нанесения заводского номера
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Наземный модуль управления и коммуникации |
- |
1 шт. |
|
Погружной внутрискважинный кабель для подключения кварцевого датчика внутрискважинного мониторинга (подбирается по заказу) |
- |
1 шт. |
|
Один или несколько кварцевых датчиков внутрискважинного мониторинга |
КДВМ |
по заказу |
|
Комплекс внутрискважинной телеметрии КВТ. Руководство по эксплуатации |
06.20.10.110-139-59489947 2023 РЭ |
1 экз. |
|
Кварцевый датчик внутрискважинного мониторинга тип КДВМ. Руководство по эксплуатации |
06.20.10.110-139-59489947- 2023-01РЭ |
1 экз. |
|
Наземный модуль управления и коммуникации. Руководство по эксплуатации |
РСДТ.416731.001 РЭ |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений избыточного давления, МПа |
от 0 до 137 |
|
Пределы допускаемой приведенной (к верхнему пределу измерений) погрешности измерений, % |
±0,04 |
|
Диапазоны измерений температуры, °С |
от -20 до +150 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,2 |
Таблица 3 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
24 |
|
Маркировка взрывозащиты для кварцевого датчика внутрискважинного мониторинга |
0Ex ia IIC T3 Ga X |
|
Маркировка взрывозащиты для модуля связи (входит в состав наземного модуля) |
[Ex ia Ga] IIC |
|
Габаритные размеры кварцевого датчика внутрискважинного мониторинга, мм, не более
|
680 20 |
|
Габаритные размеры наземного модуля управления и коммуникации, (ДхШхВ), мм |
480 х 437 х 133 |
|
Масса, кг, не более
|
15 1,5 |
|
Условия эксплуатации:
|
от +10 до +40 от -20 до +150 80 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
262800 |
|
Средний срок службы, лет |
30 |
