Номер по Госреестру СИ: 95918-25
95918-25 Анализаторы углерода и серы
(KEGUO)
Назначение средства измерений:
Анализаторы углерода и серы KEGUO (далее - анализаторы) предназначены для измерений содержания углерода и серы в металлах, сплавах, руде, продуктах переработки и других твердых материалах.

Внешний вид.
Анализаторы углерода и серы
Рисунок № 1

Внешний вид.
Анализаторы углерода и серы
Рисунок № 2
Программное обеспечение
Анализаторы оснащены программным обеспечением (далее - ПО) на внешнем управляющем компьютере, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать сохранять полученные результаты измерения, передавать полученные результаты на принтер. Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Анализаторы защищены от вмешательства в режимы настройки (регулировки) путем разграничения прав администратора и пользователей с использованием паролей.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CS-500 Analyzer |
|
Номер версии (идентификационный номер) ПО |
Ru25.x1} |
|
Цифровой идентификатор ПО |
- |
|
1) «х» относится к метрологически незначимой части ПО и принимает значения от 0 до 999. Формат номера может содержать от 1 до 3 значений «х», разделенных точкой. | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе VI «Принцип анализа и настройка параметров» руководства по эксплуатации.
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 мая 2021 г. № 761 «О внесении изменений в приложение А к Государственной поверочной схеме для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148»;
Техническая документация Shanghai Keguo Instrument Co., Ltd, Китай.
ПравообладательShanghai Keguo Instrument Co., Ltd, Китай
Адрес: No. 410, Jinggu Road, Minhang District Shanghai, Room 405A, Building 18, U Valley, Liandong, China
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия анализаторов основан на сжигании испытуемого образца в высокочастотной индукционной печи в потоке кислорода и в дальнейшем детектировании газообразных продуктов окисления углерода и серы в форме диоксида углерода (CO2) и диоксида серы (SO2) методом инфракрасной спектрометрии.
Конструктивно анализаторы представляют собой настольные лабораторные приборы, состоящие из системы аналитического узла, электронных весов, компьютера и принтера. Система аналитического узла включает в себя высокочастотную индукционную печь, инфракрасную газопоглощающую ячейку, систему газового тракта и устройство управления.
Навеска анализируемого образца с модификатором (например, флюсом) в керамическом тигле помещается в высокочастотную индукционную печь и сжигается в потоке кислорода. Образовавшиеся в результате сжигания образца газы - диоксид углерода (CO2) и диоксид серы (SO2) - увлекаются током кислорода и проходят через систему фильтров, после чего попадают в систему детектирования. В блоке детектирования продукты сгорания анализируются по изменению поглощения инфракрасного излучения на выделенных длинах волн для диоксида углерода и диоксида серы. Интенсивность поглощения инфракрасного излучения пропорциональна содержанию анализируемых элементов в пробе. Полученная информация передается на персональный компьютер, где производится расчет массовой доли компонента с учетом массы пробы. Весь анализ выполняется автоматически под управлением программного обеспечения.
После каждого анализа проводится автоматическая продувка и очистка печи для подготовки анализатора к следующему измерению.
Анализаторы выпускаются в 3 моделях: HCS-500, HC-500 и HS-500, отличающихся метрологическими и техническими характеристиками. Анализаторы модели HCS-500 имеют два независимых детектора для одновременного определения содержания углерода и серы. Анализаторы моделей HC-500 и HS-500 имеют по одному детектору для определения содержания углерода и серы соответственно.
Корпус анализаторов изготавливается из металлических сплавов и пластика, окрашивается цвета в соответствии с технической документацией производителя.
Маркировочная табличка с серийным номером располагается на передней стенке анализаторов. Серийный номер имеет буквенно-цифровой формат, наносится методом типографской печати. Нанесение знака поверки на анализаторы и пломбирование анализаторов не предусмотрено. Общий вид анализаторов представлен на рисунке 1. Общий вид маркировочной таблички анализаторов с указанием места нанесения серийного номера представлен на рисунке 2.

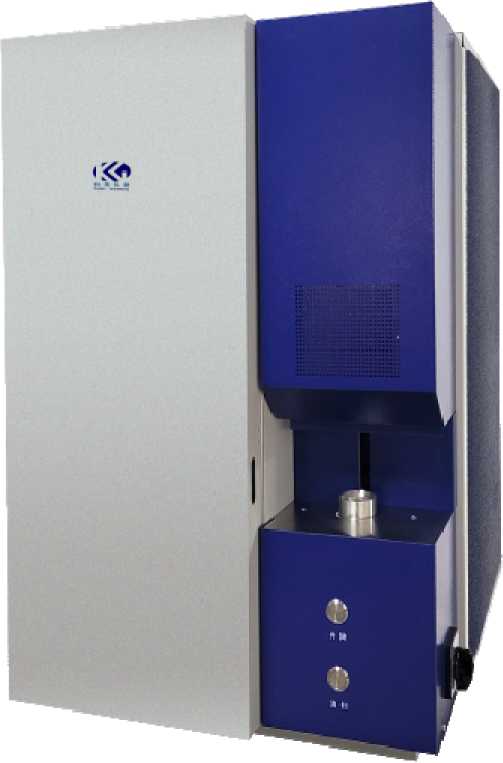

Рисунок 1 - Общий вид анализаторов углерода и серы KEGUO
Место нанесения серийного номера

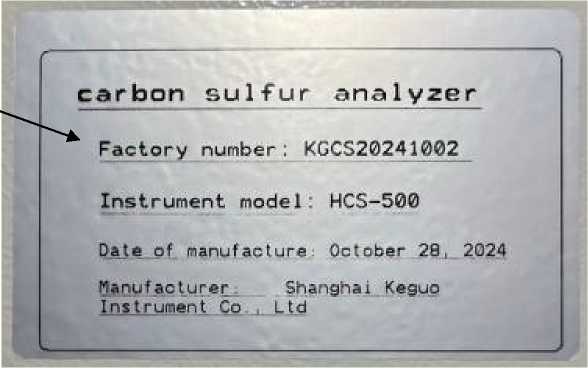

Рисунок 2 - Общий вид маркировочной таблички анализаторов углерода и серы KEGUO
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для моделей | ||
|
HCS-500 |
HC-500 |
HS-500 | |
|
Предел допускаемого относительного среднего квадратического отклонения результатов измерений выходного сигнала1), % - для углерода |
2 |
2 | |
|
- для серы |
2 |
- |
2 |
|
Чувствительность1), у.е./г, не менее - для углерода |
2406 |
2406 | |
|
- для серы |
2,5406 |
- |
2Д106 |
|
Предел обнаружения, мкг - для углерода |
2,0 |
2,0 | |
|
- для серы |
2,0 |
- |
2,0 |
|
1) Значение установлено для массовой доли элементов не ниже, чем 0,1 %. | |||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение для моделей | ||
|
HCS-500 |
HC-500 |
HS-500 | |
|
Количество ИК детекторов |
2 |
1 |
1 |
|
Диапазон показаний массовой доли1), %
|
от 0,0001 до 12 от 0,0001 до 5 |
от 0,0001 до 15 |
от 0,0001 до 5 |
|
Масса пробы, г |
от 0,01 до 1,0 |
от 0,01 до 1,0 |
от 0,01 до 1,0 |
|
Время анализа, с |
от 20 до 40 |
от 20 до 40 |
от 20 до 40 |
|
Наименование характеристики |
Значение для моделей | ||
|
HCS-500 |
HC-500 |
HS-500 | |
|
Габаритные размеры, мм, не более: | |||
|
- глубина |
660 | ||
|
- ширина |
600 | ||
|
- высота |
880 | ||
|
Масса, кг, не более |
140 |
140 |
140 |
|
Потребляемая мощность, В^А, не более |
5000 |
5000 |
5000 |
|
Параметры электрического питания: | |||
|
- напряжение переменного тока, В |
от 198 до 242 | ||
|
- частота переменного тока, Г ц |
от 49 до 51 | ||
|
Условия эксплуатации: | |||
|
- температура окружающего воздуха, °С |
от +15 до +30 | ||
|
- относительная влажность воздуха, %, | |||
|
не более |
60 | ||
|
1) Установлен для массы навески 1 г. Возможно расширение верхней точки диапазона до 99,999 % при уменьшении | |||
|
массы навески до 100 мг. | |||
