Номер по Госреестру СИ: 95919-25
95919-25 Анализаторы
(Xplorer-X)
Назначение средства измерений:
Анализаторы Xplorer-X (далее - анализаторы) предназначены для измерений суммарного содержания хлора в различных веществах и материалах.

Внешний вид.
Анализаторы
Рисунок № 1

Внешний вид.
Анализаторы
Рисунок № 2
Программное обеспечение
Анализаторы оснащены программным обеспечением (далее - ПО), позволяющим управлять процессом измерений, производить сбор экспериментальных данных, сохранять полученные результаты и проводить калибровку.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО анализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TEIS |
|
Номер версии (идентификационный номер) ПО |
2.х.х.у1) |
|
Цифровой идентификатор ПО |
- |
|
1) «х», «y» не относятся к метрологически значимой части ПО, «х» может принимать значения от 0 до 99, «y» может принимать любые численные значения. | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства пользователя типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Анализаторы Xplorer-X. Руководство пользователя», раздел «Измерение образца».
При использовании в сфере государственного регулирования обеспечения единства измерений средство измерений применяется в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийТехническая документация фирмы-изготовителя «Trace Elemental Instruments», Нидерланды;
Приказ Росстандарта от 10 июня 2021 г. № 988 «Об утверждении Государственной поверочной схемы для средств измерений содержания органических и элементорганических компонентов в жидких и твердых веществах и материалах».
ПравообладательФирма «Trace Elemental Instruments», Нидерланды
Адрес: Voltaweg 22, 2627 BC Delft, Netherlands
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 620075, г. Екатеринбург, улица Красноармейская, д. 4
Принцип действия анализаторов основан на сжигании проб в токе кислорода с последующим детектированием продуктов горения на соответствующих детекторах. Продукты окисления через сернокислотный скруббер направляются в ячейку кулонометрического титрования, где реализуется аргентометрическое титрование для определения суммарного содержания хлора.
Конструктивно анализаторы представляют собой блочную систему, состоящую из модуля ввода образца, модуля окисления и блока детектирования. Корпус анализаторов изготовлен из пластмассы и металла, окрашен в соответствии с технической документацией производителя.
К настоящему типу средств измерений относятся анализаторы Xplorer-X сер.№ 21183.0001, сер.№ 21183.0002, сер.№ 21183.0003, сер.№ 21183.0004, сер.№ 21183.0005.
Каждый экземпляр анализатора имеет серийный номер, расположенный на паспортной табличке на передней стороне корпуса анализатора. Серийный номер имеет цифровой формат и нанесен типографским способом.
Нанесение знака поверки на анализаторы не предусмотрено.
Общий вид анализаторов и место нанесения серийного номера представлены на рисунке 1. На рисунке 2 представлен вид паспортной таблички.
Место нанесения серийного номера

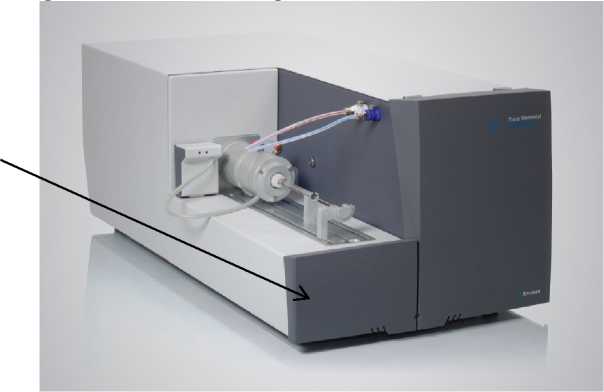

Рисунок 1 - Общий вид анализатора с указанием места нанесения серийного номера

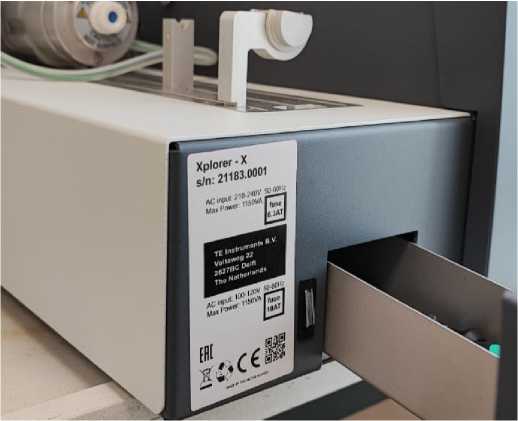

Рисунок 2 - Вид паспортной таблички анализатора
Пломбирование анализаторов не предусмотрено. Конструкция анализаторов обеспечивает ограничение доступа к частям анализаторов, несущим первичную измерительную информацию, и местам настройки (регулировки).
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел обнаружения хлора, млн-1, не более |
0,07 |
|
Чувствительность, у.е./мкг, не менее |
2000 |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала, % |
2,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
от 100 до 240 |
|
- частота переменного тока, Гц |
50/60 |
|
Габаритные размеры, см, не более: | |
|
- высота |
30 |
|
- ширина |
40 |
|
- длина |
70 |
|
Масса, кг, не более |
32 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +18 до +30 |
|
- относительная влажность, %, не более |
80 |
