Агрометеостанции автономные Погодавполе T-Meteo Pro (далее - станции) построены по модульному принципу. Станции выпускаются в исполнениях: T-Meteo Pro MT 1.х.х., T-Meteo Pro 2.х.х, T-Meteo Pro 3.х.х, T-Meteo Pro 3.х.х «феромонная ловушка», отличающихся количеством измерительных каналов, размером и конфигурацией модулей.

Конструктивно станции в исполнениях T-Meteo Pro 2.х.х, T-Meteo Pro 3.х.х представляют собой кронштейн на котором закреплены телеметрический блок, солнечная панель и осадкомер.

Исполнение станций T-Meteo Pro MT 1.х.х также представляет собой кронштейн, с закрепленными на нем телеметрическим блоком и солнечной панелью, но без измерительных каналов атмосферного давления, скорости и направления воздушного потока, количества атмосферных осадков.

Исполнение T-Meteo Pro 3.х.х «феромонная ловушка» представляет собой корпус, внутри которого размещен телеметрический блок и солнечная панель, закрепленная на кронштейне (в данном исполнении представлена отдельным модулем).

Телеметрический блок представляет собой защитный корпус с внешними разъемами линий связи, внутри которого расположена печатная плата, включающая в себя микропроцессор со встроенным программным обеспечением (ПО), а также, коммуникационный модуль, модуль регистрации и обработки измерительной информации (контроллер), модуль передачи данных, модуль электропитания, линии связи и вспомогательное оборудование.

Модуль коммуникационный включает в себя микросхемы интерфейсов и линии связи с другими компонентами системы.

Модуль регистрации и обработки измерительной информации состоит из первичных измерительных преобразователей метеорологических параметров (датчиков): датчика температуры и относительной влажности воздуха, датчика атмосферного давления, осадкомера челночного типа, датчика температуры почвы, датчика скорости и направления воздушного потока (анемометра). А так же подсистемы хранения этих параметров.

Модуль передачи данных состоит из модема и линий связи, установленных внутри телеметрического блока.

Модуль электропитания состоит из аккумуляторных батарей и контроллеров, обеспечивающих режимы заряда от внешних источников питания, а также защиты и питания всех компонентов и датчиков станции. В качестве внешнего источника питания обычно выступает солнечная панель, но также возможен вариант использования с блоком питания от электросети переменного тока 220В.

Все модули станции крепятся кронштейнами на мачту, подключаются через линии связи к телеметрическому блоку и образовывают единую систему измерения, хранения и передачи метеорологических параметров.

Принцип действия датчиков основан:

• - при измерении температуры воздуха - на зависимости электрического сопротивления платины от температуры окружающей среды;

• - при измерении относительной влажности воздуха - на изменении емкости полимерного конденсатора в зависимости от относительной влажности воздуха;

• - при измерении атмосферного давления - на изменении емкости конденсатора в зависимости от изменения атмосферного давления;

• - при измерении количества атмосферных осадков - на регистрации количества электрических импульсов в зависимости от опрокидываний челночного механизма (челночный преобразователь);

• - при измерении температуры почвы - на зависимости электрического сопротивления платины от температуры почвы, в которую установлен датчик;

• - при измерении скорости воздушного потока - на преобразовании скорости воздушного потока во вращательное движение вала и измерении параметров его вращения;

• - при измерении направления воздушного потока - на преобразовании угла поворота флюгарки в электрический сигнал с помощью магнитного регистратора угла поворота.

Комплект и количество измерительных каналов определяется для каждой станции индивидуально и может меняться в зависимости от климатических особенностей места ее размещения, дополнительных потребностей пользователей, возникших в процессе эксплуатации. Количество измерительных каналов (далее - ИК) конкретной станции указывается в ее паспорте.

Перечень первичных измерительных преобразователей станции представлен в таблице 1

Таблица 1 - Перечень первичных измерительных преобразователей станции

Станции работают круглосуточно, сообщения о метеорологических параметрах передаются непрерывно или по запросу. Электропитание станций может осуществляться от внешнего источника тока или встроенной аккумуляторной батареи и солнечной панели.

• 1 - телеметрический блок;

• 2 - солнечная панель;

• 3 - датчик температуры, влажности и атмосферного давления SHT-30, BMP-280 (ИК температуры и относительной влажности воздуха, ИК атмосферного давления) (могут быть выполнен в выносном варианте на разъеме и в радиационной защите);

• 4 - датчик количества осадков MI-SOL A6-WH5360-TR (ИК количества атмосферных осадков);

• 5   - датчик скорости и направления воздушного потока MI-SOL A6-WH-SP-WS, MI-SOL A6-WH-SP-WD (ИК скорости воздушного потока, ИК направления воздушного потока);

• 6 - датчик температуры почвы DS18B20 (ИК температуры почвы).

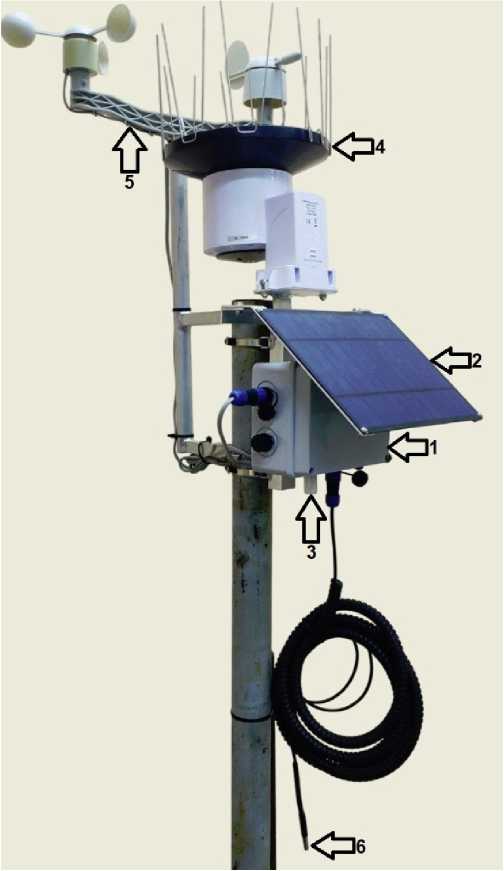

Рисунок 1 - Общий вид станции и типовая схема расположения оборудования

Нанесение знака поверки непосредственно на станции не предусмотрено. Заводской номер, состоящий из пятнадцати арабских цифр, наносится на корпус солнечной панели с обратной стороны или на корпус телеметрического блока в виде наклейки. Вариант нанесения заводского номера на корпус солнечной панели станции представлен на рисунке 2. Пломбирование корпуса производят круглыми пластиковыми либо бумажными пломбами.

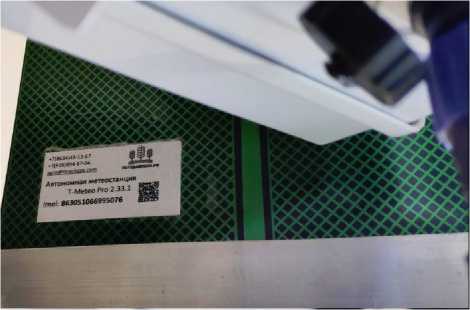

Рисунок 2 - Наклейка с указанием заводского номер

Таблица 6 - Комплектность станций

Таблица 4 - Основные технические характеристики

Продолжение таблицы 4

Таблица 5 - Показатели надежности
