Номер по Госреестру СИ: 95923-25
95923-25 Анализаторы микробиологические
(ErbaScan)
Назначение средства измерений:
Анализаторы микробиологические ErbaScan (далее по тексту - анализаторы) предназначены для измерений оптической плотности жидких проб в 96-луночных планшетах при проведении идентификации штаммов микроорганизмов, выделенных из образцов клинического материала, определения их чувствительности к антибиотикам.

Внешний вид.
Анализаторы микробиологические
Рисунок № 1

Внешний вид.
Анализаторы микробиологические
Рисунок № 2
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) предназначено для управления анализатором, контроллером внутренних исполнительных механизмов, измерительных устройств и его настроек, а также для обеспечения функционирования интерфейса, обработки информации, полученной от измерительных устройств в процессе проведения измерений.
ПО разделено на две части:
-
- метрологически значимая часть ПО прошита в энергозависимой памяти микроконтроллера анализаторов;
-
- управляющее внешнее ПО, устанавливаемое на персональный компьютер. Внешнее ПО подразделяется на два типа - пользовательское и сервисное. Внешнее ПО осуществляет контроль и управление всеми этапами проведения измерений, служит для отображения результатов измерений, обработки результатов измерений и сохранения результатов измерений.
Идентификационные данные ПО указаны в таблице 1.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные (признаки) ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО | |
|
- пользовательское |
ErbaExpert |
|
- сервисное |
DynLab |
|
Номер версии (идентификационный номер) ПО | |
|
- пользовательское, не ниже |
2.1.28 |
|
- сервисное |
4.0.100.30 |
|
Цифровой идентификатор ПО |
- |
Лист № 3
Всего листов 4
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Анализаторы микробиологические ErbaScan. Руководство по эксплуатации», п. 12.2 «Подготовка к применению».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 28 сентября 2018 г. № 2085 «Об утверждении государственной поверочной схемы для средств измерений оптической плотности»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 1.18);
Стандарт предприятия Erba Lachema s.r.o., Чехия.
ПравообладательErba Lachema s.r.o., Чехия
Адрес: Karasek 2219/1d, 62100 Brno, Czech Republic Телефон: +420 517 077 111
Web-сайт: www.erbalachema.com
Изготовитель
Erba Lachema s.r.o., ЧехияАдрес: Karasek 2219/1d, 62100 Brno, Czech Republic
Телефон: +420 517 077 111
Web-сайт: www.erbalachema.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГБУ «ВНИИОФИ») ИНН 9729338933Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: 8 (495) 437-56-33; факс 8 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Web-сайт: www.vniiofi.ru
Правообладатель
Erba Lachema s.r.o., ЧехияАдрес: Karasek 2219/1d, 62100 Brno, Czech Republic Телефон: +420 517 077 111
Web-сайт: www.erbalachema.com
Принцип действия анализаторов основан на измерении оптической плотности путем определения отношения интенсивностей полного и прошедшего через анализируемую среду потоков оптического излучения на фиксированных длинах волн.
Конструктивно анализаторы выполнены в виде настольного прибора, подключаемого к персональному компьютеру с помощью кабеля USB. В верхней части анализатора размещаются светодиодные источники света с различной длиной волны и интерференционные фильтры. Измеренное значение оптической плотности фиксируется блоком детектирования анализатора.
Серийный номер в виде цифрового обозначения наносится методом цифровой печати на заднюю поверхность корпуса анализаторов.
Общий вид и место нанесения серийного номера анализаторов представлены на рисунках 1 и 2. Пломбирование анализаторов не предусмотрено.
Нанесение знака поверки на анализаторы не предусмотрено.

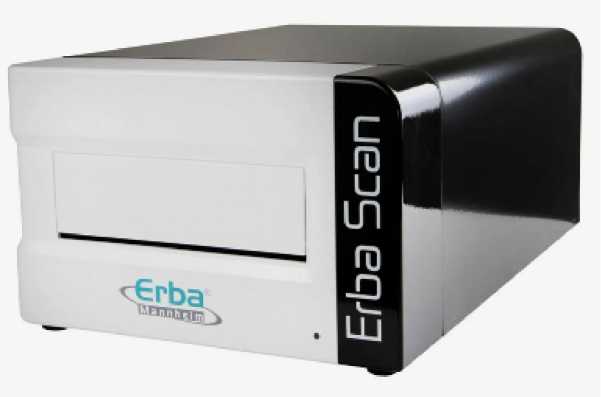

Рисунок 1 - Общий вид анализаторов
Место нанесения серийного номера
Рисунок 2 - Общий вид, схема маркировки анализаторов
Таблица 2 - Метрологические характеристики анализаторов
|
Наименование характеристики |
Значение |
|
Диапазон измерений оптической плотности, Б |
от 0,030 до 3,000 |
|
Пределы допускаемой абсолютной погрешности измерений | |
|
оптической плотности, Б | |
|
- в поддиапазоне от 0,030 до 2,000 Б включ. |
±0,020 |
|
- в поддиапазоне св. 2,000 до 3,000 Б |
±0,060 |
Таблица 3 - Основные технические характеристики анализаторов
|
Наименование характеристики |
Значение |
|
Рабочие длины волн, нм |
405, 450, 532, 620, 730 |
|
Диапазон показаний оптической плотности, Б |
от 0,0 до 4,0 |
|
Масса, кг, не более |
7,2 |
|
Габаритные размеры, мм, не более: - высота |
174 |
|
- глубина |
426 |
|
- ширина |
280 |
|
Параметры питания: - напряжение питания, В |
от 120 до 230 |
|
- частота переменного тока, Г ц |
50/60 |
|
Потребляемая мощность, Вт, не более |
30 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +30 |
|
- относительная влажность, %, не более |
80 |
