Номер по Госреестру СИ: 95924-25
95924-25 Приборы
(ПАМИР ВП)
Назначение средства измерений:
Приборы ПАМИР ВП (в дальнейшем - приборы) предназначены для измерений и контроля тока через обмотки до срабатывания, тока через обмотки после срабатывания и измерений и контроля времени срабатывания слаботочных электромагнитных реле времени постоянного тока, а также установки напряжения питания обмоток реле и режимов питания их контактов.

Внешний вид.
Приборы
Рисунок № 1

Внешний вид.
Приборы
Рисунок № 2
Программное обеспечение
Программное обеспечение (далее - ПО) нижнего уровня прибора расположено в энергонезависимой памяти. ПО верхнего уровня установлено на жестком диске подключаемого ПК.
Метрологические характеристики приборов нормированы с учётом ПО. Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимого ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
RelayWizardVP |
Программа нижнего уровня ПАМИР ВП |
|
Номер версии |
не ниже 2.1.0 |
1.2.0 |
|
Цифровой идентификатор ПО |
- |
0x1648 |
|
Алгоритм вычисления цифрового идентификатора |
- |
CRC16 |
ПО нижнего уровня устанавливается в энергонезависимую память на заводе-изготовителе во время производственного цикла. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования прибора.
Уровень защиты от непреднамеренных и преднамеренных изменений для ПО нижнего уровня - «высокий», для ПО верхнего уровня - «низкий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типа располагается на лицевой стороне прибора.

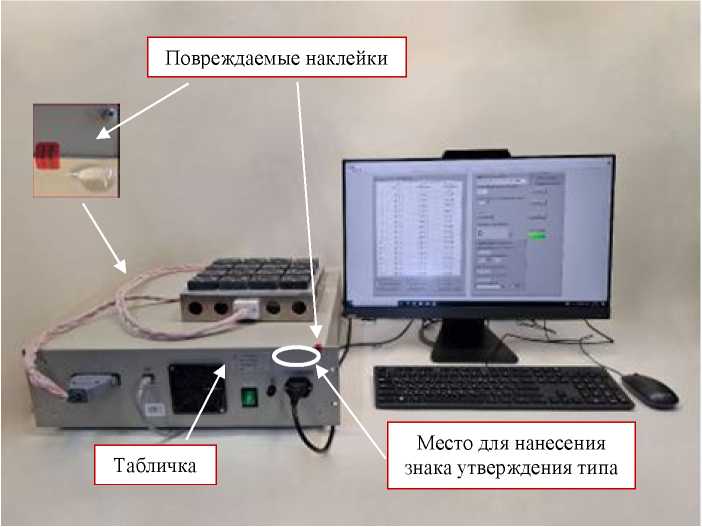

Рисунок 1 - Внешний вид приборов ПАМИР ВП с подключенной кассетой

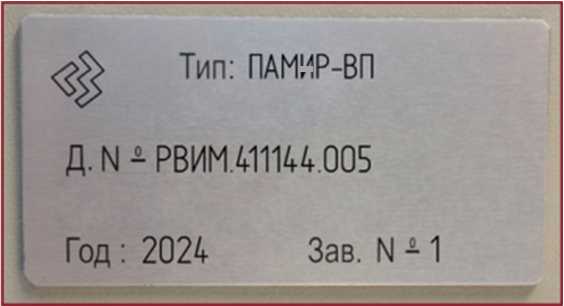

Рисунок 2 - Табличка
Программное обеспечениеПрограммное обеспечение (далее - ПО) нижнего уровня прибора расположено в энергонезависимой памяти. ПО верхнего уровня установлено на жестком диске подключаемого ПК.
Метрологические характеристики приборов нормированы с учётом ПО. Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимого ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
RelayWizardVP |
Программа нижнего уровня ПАМИР ВП |
|
Номер версии |
не ниже 2.1.0 |
1.2.0 |
|
Цифровой идентификатор ПО |
- |
0x1648 |
|
Алгоритм вычисления цифрового идентификатора |
- |
CRC16 |
ПО нижнего уровня устанавливается в энергонезависимую память на заводе-изготовителе во время производственного цикла. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования прибора.
Уровень защиты от непреднамеренных и преднамеренных изменений для ПО нижнего уровня - «высокий», для ПО верхнего уровня - «низкий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристикиМетрологические характеристики приведены в таблице 2.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон установки напряжения питания обмоток реле, В |
от 5 до 32 |
|
Пределы допускаемой относительной погрешности установки напряжения питания обмоток реле для поддиапазона от 5 до 13,5 В (не включ.), %, не более |
±2 |
|
Пределы допускаемой относительной погрешности установки напряжения питания обмоток реле для поддиапазона от 13,5 до 32 В, %, не более |
±1 |
|
Коэффициент пульсаций* напряжения питания обмоток реле (в полосе частот от 10 Гц до 100 кГц), %, не более |
±0,6 |
|
Ток ограничения нагрузки, мА, не более |
550 |
Продолжение таблицы 2
|
1 |
2 |
|
Диапазон измерения постоянного тока через обмотки реле, мА |
от 5 до 50 |
|
Пределы допускаемой абсолютной погрешности измерения постоянного тока через обмотки реле, мА 1отсч - показание прибора, мА 1макс - верхний предел диапазона измерения, мА |
±(0,015<[отсч + 0,0005^1макс) |
|
Режимы питания контактов:
|
6 В, 100 мА 27 В, 10 мА |
|
Пределы допускаемой погрешности установки питания контактов: а) для реле с контактным выходом:
б) для реле с бесконтактным выходом:
|
±1,2 ±10 ±3 |
|
Диапазон измерения времени срабатывания реле, мс |
от 10 до 1000000 |
|
Пределы допускаемой относительной погрешности измерения времени срабатывания реле, %, не более |
±3 |
|
* - коэффициент пульсаций напряжения питания обмоток реле, % —eff к =-^-100, —д обм где -eff - среднеквадратическое значение переменной составляющей напряжения питания обмоток; —д обм - номинальное значение постоянной составляющей напряжения питания обмоток | |
Лист № 5 Всего листов 7 Технические характеристики приборов приведены в таблице 3.
Таблица 3 - Технические характеристики приборов
|
Наименование характеристики |
Значение |
|
Количество одновременно контролируемых реле с контактным выходом, шт. |
до 16 |
|
Количество одновременно контролируемых реле с бесконтактным выходом, шт. |
до 12 |
|
Рабочие условия применения:
|
от +5 до +40 до 90 от 84 до 106,7 (от 630 до 800) |
|
Температура окружающей среды при транспортировании и хранении, °С |
от -25 до +55 |
|
Напряжение питания прибора от сети переменного тока, В |
230 ± 23 |
|
Частота питания прибора от сети переменного тока, Гц |
50 ± 0,5 |
|
Максимальная мощность, потребляемая прибором от сети переменного тока, Вт, не более |
144 |
|
Максимальный ток, потребляемый прибором от сети переменного тока, А, не более |
0,7 |
|
Номинальная мощность, потребляемая прибором от сети переменного тока, Вт, не более |
130 |
|
Номинальный ток, потребляемый прибором от сети переменного тока, А, не более |
0,6 |
|
Максимальный выходной ток одного канала для цепи обмотки, мА |
60 |
|
Время установления рабочего режима, мин, не более |
1 |
|
Г абаритные размеры (длина х ширина х высота), мм, не более |
550 х 550 х 200 |
|
Средний срок службы, лет |
12 |
|
Средняя наработка до отказа, ч, не менее |
20000 |
наносится на корпус прибора в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Порядок работы» руководства по эксплуатации РВИМ. 411144.005РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении
государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
РВИМ.411144.005 ТУ «Прибор ПАМИР ВП. Технические условия».
ПравообладательАкционерное общество Научно-производственный комплекс «Северная заря» (АО НПК «Северная заря»)
ИНН 7802064795
Юридический адрес: 194100, г. Санкт-Петербург, ул. Кантемировская, д. 7
Телефон: 8 (812) 677-35-00
Факс: 8 (812) 331-79-20
E-mail: general@relays.ru
Web-сайт: www.relays.ru
Изготовитель
Акционерное общество Научно-производственный комплекс «Северная заря» (АО НПК «Северная заря»)ИНН 7802064795
Адрес: 194100, г. Санкт-Петербург, ул. Кантемировская, д. 7
Телефон: 8 (812) 677-35-00
Факс: 8 (812) 331-79-20
E-mail: general@relays.ru
Web-сайт: www.relays.ru
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Акционерное общество Научно-производственный комплекс «Северная заря» (АО НПК «Северная заря»)ИНН 7802064795
Юридический адрес: 194100, г. Санкт-Петербург, ул. Кантемировская, д. 7
Телефон: 8 (812) 677-35-00
Факс: 8 (812) 331-79-20
E-mail: general@relays.ru
Web-сайт: www.relays.ru
Принцип действия приборов: измерение тока через обмотку реле выполняется посредством измерения падения напряжения на токовом шунте, включенном последовательно в цепь тока; при измерении временных параметров сигнал с микроконтроллера (далее - МК) поступает на стабилизатор, устанавливающий заданные уровни напряжения на обмотках испытуемого реле; уровень напряжения на контактах присутствует всегда; после этого запускается таймер МК, сигналы с контактов поступают в МК; по замыканию контактов таймер останавливается; результаты измерения отображаются на экране персонального компьютера (далее - ПК).
Управление приборами осуществляется от ПК. Связь с компьютером осуществляется с помощью стандартного интерфейса Ethernet.
Конструктивно приборы выполнены в корпусе с разъемами для подключения источника питания, ПК, кассеты или устройства подключения (далее - УП).
Общий вид приборов представлен на рисунке 1.
Приборы содержат:
-
- МК, осуществляющий управление узлами прибора, хранение программ управления, контроля и исходных данных программируемых параметров, а также измерение значений контролируемых величин;
-
- многоканальный источник питания, обеспечивающий питание узлов прибора от сети 230 В, 50 Гц;
-
- коммутатор напряжения на обмотках;
-
- стабилизатор напряжения на обмотках;
-
- стабилизатор тока через обмотки;
-
- стабилизатор напряжения на контактах;
-
- измеритель тока через обмотки;
-
- измеритель времени срабатывания;
-
- интерфейс (Ethernet), предназначенный для обеспечения информационного обмена прибора с ПК.
Заводской номер прибора в формате числового кода наносится на табличку (рисунок 2), размещаемую на лицевой стороне корпуса (рисунок 1).
Пломбирование приборов осуществляется в двух местах: между лицевой стороной и верхней крышкой, между задней стороной и нижней крышкой, с помощью повреждаемых наклеек (рисунок 1).
Знак утверждения типа располагается на лицевой стороне прибора.
Рисунок 1 - Внешний вид приборов ПАМИР ВП с подключенной кассетой
Рисунок 2 - Табличка
