Конструктивно станции Атмос выполнены по модульному принципу и состоят из модуля центрального устройства (далее - МЦУ), первичных измерительных преобразователей (далее - ПИП), автоматических устройств фотовидеофиксации метеорологических и дорожных явлений (видеокамера, опционально).

В МЦУ размещены: блок регистрации, обработки и хранения измерительной информации (контроллер с электронным запоминающим устройством) со встроенным программным обеспечением (ПО «Атмос»), аккумуляторная батарея (опционально). С помощью линий связи к МЦУ подключаются ПИП, образуя измерительные каналы (далее - ИК).

Электронное оборудование МЦУ размещается в металлическом или пластиковом корпусе, обеспечивающем защиту от неблагоприятных условий внешней среды и несанкционированного доступа. ПИП размещены на траверсах, которые крепятся на метеорологической мачте или ином основании, а также вмонтированы в дорожное полотно и (или) в грунт.

Измерительные каналы атмосферного давления, температуры и относительной влажности воздуха, скорости и направления воздушного потока, а также количества и интенсивности атмосферных осадков могут входить в состав комплексного первичного измерительного преобразователя (компактной метеостанции).

Принцип действия станций Атмос основан на измерении первичными измерительными преобразователями метеорологических параметров. Метеорологические параметры поступают в МЦУ и преобразуются в цифровой код контроллером для дальнейшей обработки, отображения на дисплее оператора, регистрации, архивации и передачи данных потребителям.

Принцип действия первичных измерительных преобразователей:

- при измерении температуры воздуха, грунта и температуры дорожного полотна основан на зависимости электрического сопротивления платины от температуры окружающей среды;

- при измерении относительной влажности воздуха основан на изменении емкости полимерного конденсатора в зависимости от относительной влажности воздуха;

- при измерении атмосферного давления основан на изменении емкости конденсатора в зависимости от изменения атмосферного давления;

- при измерении скорости и направления воздушного потока основан на измерении времени прохождения ультразвукового сигнала между парами первичных измерительных преобразователей;

- при измерении количества и интенсивности атмосферных осадков основан на применении прямого пьезоэлектрического эффекта и в преобразовании полученного от ПИП сигнала в данные о количестве и интенсивности атмосферных осадков;

- при измерении МОД основан на измерении интенсивности рассеянного в атмосфере излучения. Интенсивность рассеянного излучения обратно пропорциональна МОД.

В автоматическом режиме станции Атмос определяют следующие метеорологические и дорожные параметры: наличие и тип атмосферных осадков, состояние поверхности дорожного полотна, наличие льда на поверхности дорожного полотна, наличие противогололедных материалов (реагентов) на поверхности дорожного полотна, наличие тумана, толщина слоя атмосферных осадков на поверхности дорожного полотна, высота снежного покрова.

На основании измеренных и определенных параметров станция Атмос автоматически рассчитывает следующие метеорологические и дорожные параметры: объемная доля воды в грунте, температура точки замерзания, точка росы, порывы ветра, концентрация противогололедных материалов (реагентов), коэффициент сцепления (трения), концентрация противогололедных материалов (реагентов) на поверхности дорожного полотна.

Станции Атмос выпускаются с разным количеством ИК, количество и наименования ИК конкретной станции Атмос указываются в ее формуляре.

Станции Атмос работают круглосуточно, сообщения о метеорологических и дорожных параметрах передаются в автоматическом режиме с заданной периодичностью или по запросу.

Нанесение знака поверки на станции Атмос не предусмотрено. Заводской номер в виде цифро-буквенного обозначения, состоящего из двух букв русского алфавита в начале и пяти указываемых через дефис арабских цифр в конце, наносится на корпус МЦУ станций Атмос в виде этикетки или шильда. Общий вид станций Атмос с указанием ПИП представлен на рисунках 1.1, 1.2. Место нанесения заводского номера и знака утверждения типа на МЦУ станций Атмос представлено на рисунках 1.1, 1.2, а также на рисунке 2.

Пломбирование станций Атмос не предусмотрено, для защиты от несанкционированного доступа применяются замки. Расположение замков представлено на рисунке 2.

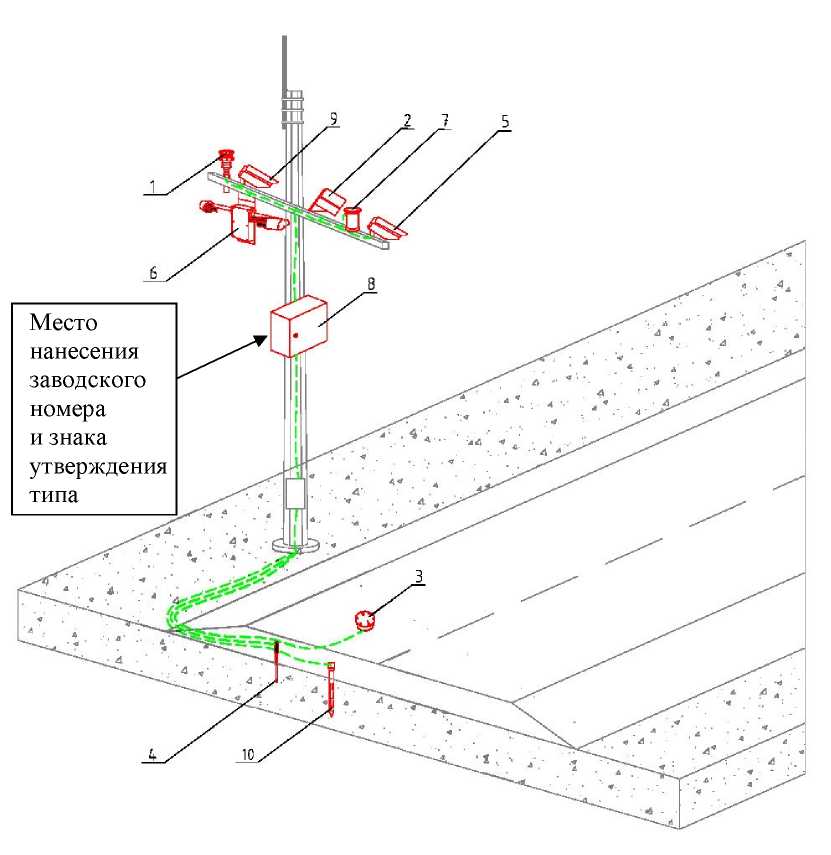

Место нанесения заводского номера и знака утверждения типа

1 - Комплексный ПИП атмосферного давления, температуры и относительной влажности воздуха, скорости и направления воздушного потока, количества и интенсивности атмосферных осадков; 2 - Бесконтактный ПИП толщины слоя атмосферных осадков на поверхности дорожного полотна (вода, лед);

3 - Контактный ПИП температуры дорожного полотна, толщины слоя атмосферных осадков на поверхности дорожного полотна (вода); 4 - ПИП температуры грунта;

5 - Бесконтактный ПИП высоты снежного покрова (лазерный ПИП); 6 - ПИП МОД;

• 7 - Бесконтактный ПИП высоты снежного покрова (ультразвуковой ПИП);

• 8 - Модуль центрального устройства (МЦУ);

• 9 - Автоматическое устройство фотовидеофиксации метеорологических и дорожных явлений; 10 - ПИП влажности грунта

Рисунок 1.1 - Общий вид станций Атмос с указанием ПИП, а также с указанием места нанесения заводского номера и знака утверждения типа

(ПИП атмосферного давления, температуры и относительной влажности воздуха, скорости и направления воздушного потока, количества и интенсивности атмосферных осадков входят в состав комплексного ПИП)

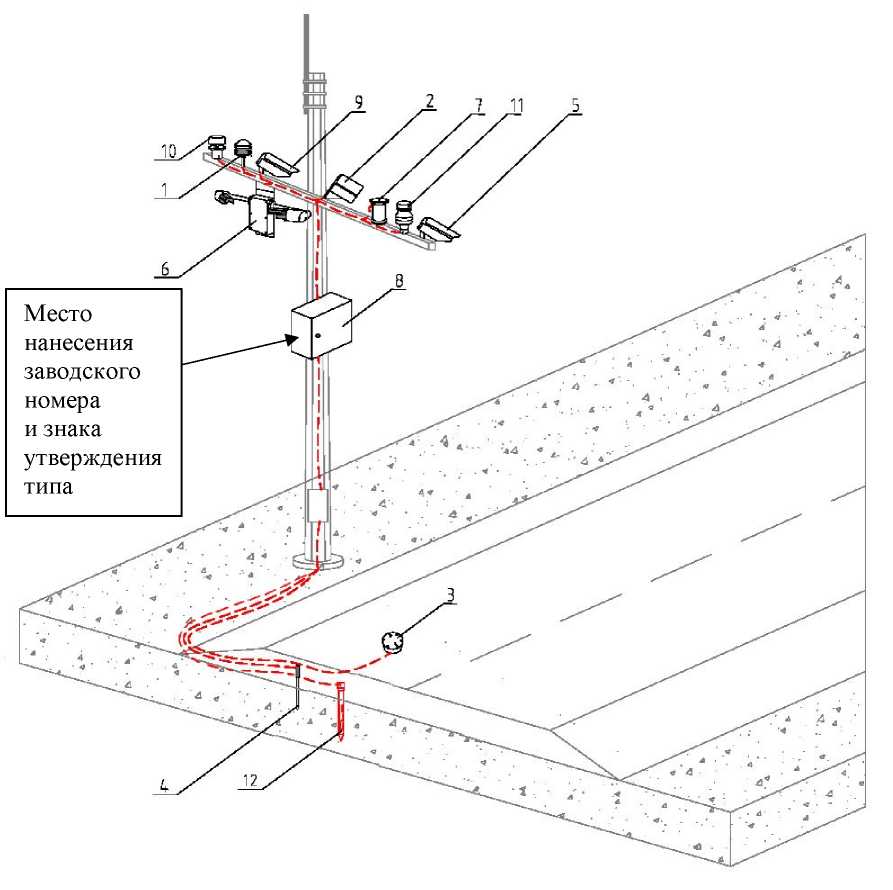

Место нанесения заводского номера и знака утверждения типа

1 - ПИП атмосферного давления, температуры и относительной влажности воздуха;

2 - Бесконтактный ПИП толщины слоя атмосферных осадков на поверхности дорожного полотна (вода, лед); 3 - Контактный ПИП температуры дорожного полотна, толщины слоя атмосферных осадков на поверхности дорожного полотна (вода); 4 - ПИП температуры грунта; 5 - Бесконтактный ПИП высоты снежного покрова (лазерный ПИП); 6 - ПИП МОД;

• 7 - Бесконтактный ПИП высоты снежного покрова (ультразвуковой ПИП);

• 8 - Модуль центрального устройства (МЦУ);

• 9 - Автоматическое устройство фотовидеофиксации метеорологических и дорожных явлений; 10 - ПИП скорости и направления воздушного потока;

11 - ПИП количества и интенсивности атмосферных осадков;

12 - ПИП влажности грунта

Рисунок 1.2 - Общий вид станций Атмос с указанием ПИП, а также с указанием места нанесения заводского номера и знака утверждения типа (ПИП скорости и направления воздушного потока, количества и интенсивности атмосферных осадков расположены отдельно)

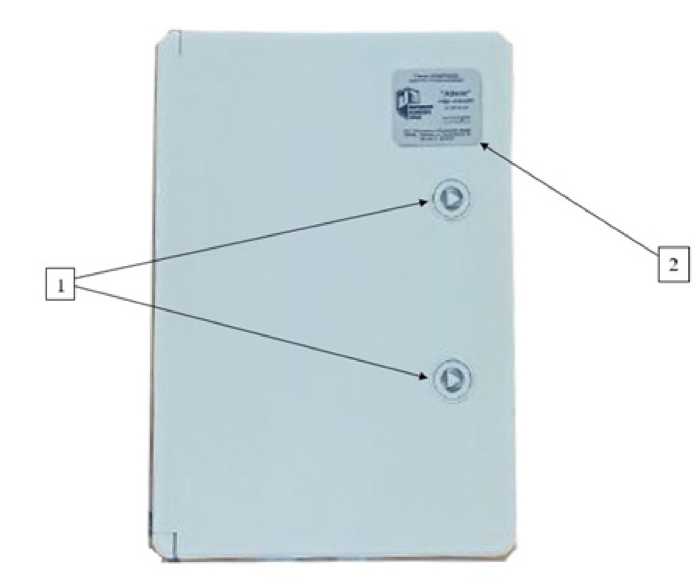

1 - Место расположения замков;

2 - Место нанесения заводского номера и знака утверждения типа

Рисунок 2 - Общий вид МЦУ станций Атмос с указанием места нанесения заводского номера и знака утверждения типа, а также с указанием мест расположения замков

Таблица 5 - Комплектность станций Атмос

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Технические характеристики

Продолжение таблицы 3

Таблица 4 - Показатели надежности
