Номер по Госреестру СИ: 95926-25
95926-25 Масс-спектрометры с индуктивно-связанной плазмой
(PROXILAB)
Назначение средства измерений:
Масс-спектрометры с индуктивно-связанной плазмой PROXILAB (далее - масс-спектрометры) предназначены для измерений содержания элементов и их изотопов, входящих в состав проб различных веществ, находящихся в жидком, твердом или газообразном состоянии.
Внешний вид.
Масс-спектрометры с индуктивно-связанной плазмой

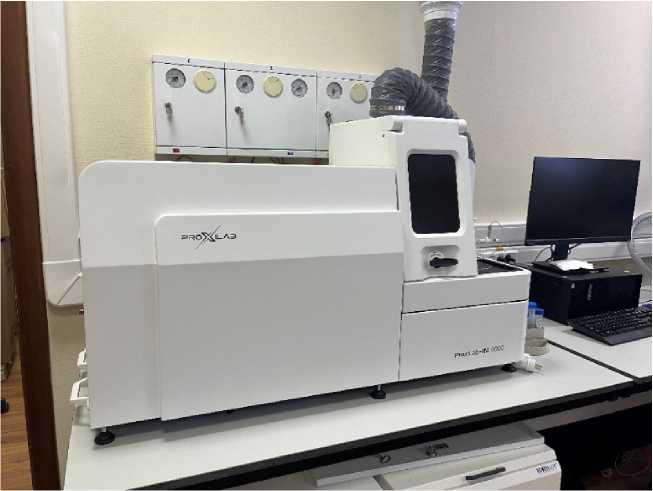

Рисунок № 1
Внешний вид.
Масс-спектрометры с индуктивно-связанной плазмой

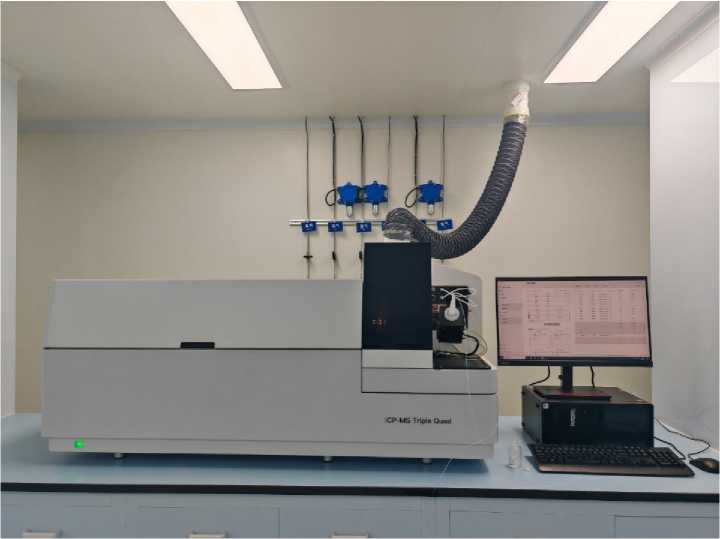

Рисунок № 2
Внешний вид.
Масс-спектрометры с индуктивно-связанной плазмой
Рисунок № 3
Внешний вид.
Масс-спектрометры с индуктивно-связанной плазмой
Рисунок № 4
Общие сведения
Дата публикации - 24.07.2025
Срок свидетельства - 17.07.2030
Номер записи - 9170a3a2-13e1-009a-5c88-e78888e95134
ID в реестре СИ - 1426219
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ProxiLab LabMS 5000,
Производитель
Изготовитель - Общество с ограниченной ответственностью «Проксилаб»
Страна - РОССИЯ
Населенный пункт - Rm 101, 1st Floor 21, Park No 2, Huankezhong Road 21, Tongzhou District, Beijing, P.O.101102
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1455 от 2025.07.17 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Масс-спектрометры с индуктивно-связанной плазмой (PROXILAB)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «Проксилаб»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95926-25 17.07.2030 |
Масс-спектрометры с индуктивно-связанной плазмой , PROXILAB Общество с ограниченной ответственностью «Проксилаб» (РОССИЯ Rm 101, 1st Floor 21, Park No 2, Huankezhong Road 21, Tongzhou District, Beijing, P.O.101102) |
ОТ МП |
1 год |
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ. Далее, в зависимости от выбранной области строятся три гистограммы и таблица по владельцам СИ и их поверкам.
На гистограммах владельцы СИ разбиты по группам в зависимости от количества поверок, приходящихся на их СИ. Графики дают наглядное представление о поверках и средствах измерений в зависимости от масштаба бизнеса владельца и специфики его деятельности. Для удобства отображения графики учитывают организации имеющие от 10 и более поверок.
Таблица отображает данные о наименовании владельца СИ, количестве поверок и количестве средств измерений у владельца в соответствии с выбранной областью измерений. Для ускорения генерации отчета в таблице приводятся данные о юридических лицах, имеющих 2 и более поверки.
Бесплатный
Кто поверяет Масс-спектрометры с индуктивно-связанной плазмой (PROXILAB)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "НИЦПВ" (RA.RU.311409) | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Масс-спектрометры с индуктивно-связанной плазмой (PROXILAB)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Масс-спектрометры оснащены программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
HiMass |
|
Номер версии (идентификационный номер) ПО |
UV1.X1) |
|
Цифровой идентификатор ПО |
- |
|
1) «Х» относится к метрологически незначимой части ПО и принимает значения от 0 до 99. Формат номера может содержать от 1 до 3 значений «Х», разделенных точкой. | |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО на метрологические характеристики масс-спектрометров учтено при нормировании их характеристик.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации и на маркировочную табличку типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1.3 «Метод» документа «Масс-спектрометры с индуктивно-связанной плазмой PROXILAB. Руководство по эксплуатации».
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 мая 2021 г. № 761 «О внесении изменений в приложение А к Государственной поверочной схеме для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148»;
ТУ 26.51.41-001-16007487-2025 «Масс-спектрометры с индуктивно-связанной плазмой PROXILAB. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Проксилаб» (ООО «Проксилаб»)
ИНН 7736308301
Юридический адрес: 117393, г. Москва, ул. Архитектора Власова, д. 33
Изготовитель
Место нанесения знака утверждения типаРисунок 2 - Общий вид маркировочной таблички масс-спектрометров с индуктивно-связанной плазмой PROXILAB
Программное обеспечение Масс-спектрометры оснащены программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
HiMass |
|
Номер версии (идентификационный номер) ПО |
UV1.X1) |
|
Цифровой идентификатор ПО |
- |
|
1) «Х» относится к метрологически незначимой части ПО и принимает значения от 0 до 99. Формат номера может содержать от 1 до 3 значений «Х», разделенных точкой. | |
Влияние ПО на метрологические характеристики масс-спектрометров учтено при нормировании их характеристик.
Метрологические и технические характеристики Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модели | ||
|
ProxiLab-IM 8000 |
ProxiLab-IM 9000 |
ProxiLab LabMS 5000 | |
|
Чувствительность (для контрольных | |||
|
элементов, без подачи газареактанта), | |||
|
(имп/с)/(мг/дм3), не менее: | |||
|
- литий (7Li) |
3,0М07 | ||
|
- кобальт (59Co) |
6,0М07 | ||
|
- кадмий (114Cd) |
2,0МО7 | ||
|
- висмут (209Bi) |
1,0М08 | ||
|
Наименование характеристики |
Значение для модели | ||
|
ProxiLab-IM 8000 |
ProxiLab-IM 9000 |
ProxiLab LabMS 5000 | |
Предел обнаружения, нг/дм3, не более
|
5,0 3,0 3,0 12,0 | ||
|
Уровень фонового сигнала на массе 220 а.е.м., имп/с, не более |
5 | ||
|
Относительное среднее квадратическое отклонение выходного сигнала, %, не более |
3,0 | ||
Примечания:
| |||
|
Наименование характеристики |
Значение для модели | ||
|
ProxiLab-IM 8000 |
ProxiLab-IM 9000 |
ProxiLab LabMS 5000 | |
|
Диапазон массовых чисел, а.е.м. |
от 2 до 290 |
от 2 до 260 |
от 2 до 260 |
|
Относительная интенсивность сигнала | |||
|
оксидных ионов |
3 | ||
|
(153BaO+ / 137Ba+), %, не более | |||
|
Относительная интенсивность сигнала | |||
|
двухзарядных ионов (68,5Ba+ / 137Ba+), %, не более |
3 | ||
|
Масса, кг, не более |
130 |
180 |
180 |
|
Г абаритные размеры, мм, не более | |||
|
- высота |
800 |
760 |
760 |
|
- ширина |
500 |
642 |
642 |
|
- длина |
1200 |
1541 |
1541 |
|
Потребляемая мощность, кВ • А, не более |
6 | ||
|
Параметры электрического питания: - напряжение переменного тока, В |
от 187 до 242 | ||
|
- частота переменного тока, Г ц |
от 49 до 51 | ||
Условия эксплуатации:
|
от +15 до +30 | ||
|
не более |
80 | ||
|
- атмосферное давление, кПа |
от 84,0 до 106,7 | ||
Комплектность средства измерений Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
1. Масс-спектрометр с индуктивно-связанной плазмой |
PROXILAB |
1 шт. |
|
2. Персональный компьютер |
— |
1 шт. |
|
3. Программное обеспечение |
HiMass |
1 шт. |
|
4. Форвакуумный насос |
— |
1 шт. |
|
5. Система жидкостного охлаждения |
— |
1 шт. |
|
6. Руководство по эксплуатации |
— |
1 экз. |
|
7. Методика поверки |
— |
1 экз. |
|
Примечание - Позиция 2 поставляется по дополнительному заказу. | ||
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы, устанавливающие требования к средству измерений Приказ Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 мая 2021 г. № 761 «О внесении изменений в приложение А к Государственной поверочной схеме для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148»;
ТУ 26.51.41-001-16007487-2025 «Масс-спектрометры с индуктивно-связанной плазмой PROXILAB. Технические условия».
Правообладатель Общество с ограниченной ответственностью «Проксилаб» (ООО «Проксилаб»)
ИНН 7736308301
Юридический адрес: 117393, г. Москва, ул. Архитектора Власова, д. 33
Общество с ограниченной ответственностью «Проксилаб» (ООО «Проксилаб»)
ИНН 7736308301
Юридический адрес: 117393, г. Москва, ул. Архитектора Власова, д. 33 Производственная площадка
Beijing ANCOREN Technology Co., Ltd., Китай
Адрес: Rm 101, 1st Floor 21, Park No 2, Huankezhong Road 21, Tongzhou District, Beijing, P.O.101102, China
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Конструктивно масс-спектрометры представляют собой настольный прибор, включающий в себя систему ввода пробы (состоит из перистальтического насоса и распылительной камеры), источник ионов (блок плазменной горелки), интерфейс с системой конусов, ячейку для устранения молекулярных наложений, систему ионной оптики, вакуумную систему, квадрупольный масс-фильтр, детектор ионов, управляющую электронику.
Исследуемый образец с помощью перистальтического насоса подается в распылитель и затем в виде аэрозоля переносится потоком аргона в плазму. Под действием высокой температуры вещества, содержащиеся в образце, испаряются, распадаются на атомы и ионизируются. Ионы проходят через систему ионной оптики, основной функцией которой является фокусировка ионов и придание им оптимальной кинетической энергии для разделения по отношению массы к заряду в квадрупольном масс-фильтре. Ячейка для устранения наложений, расположенная перед масс-фильтром, пропускает ионы в стандартном режиме, либо устраняет наложения в следующих режимах работы:
-
- отделяет молекулярные ионы от атомных ионов за счет взаимодействия с атомами гелия;
-
- отделяет многозарядные ионы за счет взаимодействия с водородом;
-
- отделяет часть ионов в режиме дискриминации по кинетическим энергиям.
Система ионной оптики, ячейка для устранения молекулярных наложений, масс-фильтр и детектор ионов находятся в вакуумированной камере, вакуум в которой создается при помощи турбомолекулярного насоса. Для создания предварительного вакуума масс-спектрометры комплектуются внешним форвакуумным насосом. Для охлаждения систем масс-спектрометра используется внешняя система жидкостного охлаждения (рециркулятор). Управление работой масс-спектрометров происходит при помощи персонального компьютера с устанавливаемым специализированным программным обеспечением.
Масс-спектрометры выпускаются в следующих моделях: с одним квадруполем (Syngle Quad) модель ProxiLab-IM 8000, с последовательным тройным квадруполем (Triple Quad) модели ProxiLab-IM 9000 и ProxiLab LabMS 5000, которые отличаются между собой внешними устройствами вакуумной системы.
Корпус масс-спектрометров изготавливается из металлических сплавов и пластика, окрашивается в цвета в соответствии с технической документацией производителя.
Маркировочная табличка с серийным номером, наименованием масс-спектрометра размещена на задней правой части корпуса основного блока масс-спектрометра. Серийный номер имеет буквенно-цифровой формат, нанесен типографским способом.
Пломбирование и нанесение знака поверки на масс-спектрометры не предусмотрены. Конструкция масс-спектрометров обеспечивает ограничение доступа к частям масс-спектрометров, несущим первичную измерительную информацию, и местам настройки (регулировки).
Общий вид масс-спектрометров представлен на рисунке 1. Общий вид маркировочной таблички с указанием места нанесения серийного номера и знака утверждения типа приведен на рисунке 2.
масс-спектрометры модели ProxiLab-IM 8000
масс-спектрометры моделей ProxiLab-IM 9000 и ProxiLab LabMS 5000
Рисунок 1 - Общий вид масс-спектрометров с индуктивно-связанной плазмой PROXILAB
Место нанесения серийного номера
|
С* | |
|
Наименование: |
Масс-спектрометр с индуктивно-связанной плазмой PROXILAB |
|
Модель- |
ProxiLab-IM 8000 |
|
Серийный номер: |
16AAJJ76 |
|
Изготовитель: |
ООО “Проксилаб" |
Место нанесения знака утверждения типа
Рисунок 2 - Общий вид маркировочной таблички масс-спектрометров с индуктивно-связанной плазмой PROXILAB
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
1. Масс-спектрометр с индуктивно-связанной плазмой |
PROXILAB |
1 шт. |
|
2. Персональный компьютер |
— |
1 шт. |
|
3. Программное обеспечение |
HiMass |
1 шт. |
|
4. Форвакуумный насос |
— |
1 шт. |
|
5. Система жидкостного охлаждения |
— |
1 шт. |
|
6. Руководство по эксплуатации |
— |
1 экз. |
|
7. Методика поверки |
— |
1 экз. |
|
Примечание - Позиция 2 поставляется по дополнительному заказу. | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модели | ||
|
ProxiLab-IM 8000 |
ProxiLab-IM 9000 |
ProxiLab LabMS 5000 | |
|
Чувствительность (для контрольных | |||
|
элементов, без подачи газареактанта), | |||
|
(имп/с)/(мг/дм3), не менее: | |||
|
- литий (7Li) |
3,0М07 | ||
|
- кобальт (59Co) |
6,0М07 | ||
|
- кадмий (114Cd) |
2,0МО7 | ||
|
- висмут (209Bi) |
1,0М08 | ||
|
Наименование характеристики |
Значение для модели | ||
|
ProxiLab-IM 8000 |
ProxiLab-IM 9000 |
ProxiLab LabMS 5000 | |
|
Предел обнаружения, нг/дм3, не более
|
5,0 3,0 3,0 12,0 | ||
|
Уровень фонового сигнала на массе 220 а.е.м., имп/с, не более |
5 | ||
|
Относительное среднее квадратическое отклонение выходного сигнала, %, не более |
3,0 | ||
|
Примечания:
| |||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение для модели | ||
|
ProxiLab-IM 8000 |
ProxiLab-IM 9000 |
ProxiLab LabMS 5000 | |
|
Диапазон массовых чисел, а.е.м. |
от 2 до 290 |
от 2 до 260 |
от 2 до 260 |
|
Относительная интенсивность сигнала | |||
|
оксидных ионов |
3 | ||
|
(153BaO+ / 137Ba+), %, не более | |||
|
Относительная интенсивность сигнала | |||
|
двухзарядных ионов (68,5Ba+ / 137Ba+), %, не более |
3 | ||
|
Масса, кг, не более |
130 |
180 |
180 |
|
Г абаритные размеры, мм, не более | |||
|
- высота |
800 |
760 |
760 |
|
- ширина |
500 |
642 |
642 |
|
- длина |
1200 |
1541 |
1541 |
|
Потребляемая мощность, кВ • А, не более |
6 | ||
|
Параметры электрического питания: - напряжение переменного тока, В |
от 187 до 242 | ||
|
- частота переменного тока, Г ц |
от 49 до 51 | ||
|
Условия эксплуатации:
|
от +15 до +30 | ||
|
не более |
80 | ||
|
- атмосферное давление, кПа |
от 84,0 до 106,7 | ||
