Принцип действия автотопливозаправщиков АТЗ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.

Автотопливозаправщик АТЗ состоит из цистерны, смонтированной на раме шасси, и технологического оборудования, предназначенного для операций налива-слива нефтепродуктов, которое включает в себя:

- горловину с указателем уровня;

- съемную крышку горловины с заливным люком и дыхательным клапаном;

- клапан донный;

- кран шаровой;

- насос топливный для перекачивания нефтепродуктов;

- фильтр грубой очистки;

- фильтр тонкой очистки (фильтр-водоотделитель);

- специальное технологическое оборудование;

- счетчики жидкости с допускаемой относительной погрешностью ±0.25%:

- счетчик жидкости камерный, лопастного типа -ZC 17-80/80, фирмы «SATAM sas», регистрационный номер - 14368-10 ;

• - счетчик жидкости камерный, лопастного типа - МКА 2290, фирмы «Alfons Haar»,

• - регистрационный номер - 71647-18;

• - счетчик жидкости винтовой - СЖ ППВ 100, фирмы АО «ПРОМПРИБОР»,

• - регистрационный номер - 59916 -15.

- барабан рукавный с раздаточным рукавом и оснащенным наконечником нижней заправки или раздаточным пистолетом.

Автотопливозаправщики АТЗ являются транспортной мерой полной вместимости и могут состоять из одной или двух секций. Цистерна является самонесущей сварной конструкцией и представляет собой оболочку из листового проката чемоданообразного поперечного сечения, торцы которой закрыты днищами. Для придания жесткости и с целью большей безопасности при эксплуатации цистерна имеет поперечные перегородки (волнорезы). Цистерна автотопливозаправщика АТЗ оснащена системой контроля предельного уровня ее наполнения нефтепродуктами под технологию верхнего и нижнего налива. На крышке горловины смонтированы дыхательный клапан, смотровой люк, патрубок для отвода паров нефтепродуктов. К внутренней стенке обечайки горловины приварен указатель уровня налива, указывающий максимально допустимый верхний уровень налива, который предназначен для визуального контроля наполнения цистерны нефтепродуктом до номинального объёма. К горизонтальной полке указателя уровня налива, заподлицо с краем полки, прикреплена с помощью заклепок накладная алюминиевая пластина.

Автотопливозаправщики АТЗ имеют модификации, типы: -

АТЗ-22-1, АТЗ-20-1, АТЗ-20-2, которые отличаются номинальной вместимостью, габаритными размерами и количеством секций.

Полное обозначение автотопливозаправщиков АТЗ:

AT3-VV-N-Q-K-E-YYYYY-XXXX, где

АТЗ - автотопливозаправщик (топливозаправщик);

VV - номинальная вместимость цистерны, м3;

N - количество изолированных секций цистерны, шт;

Q - производительность заправки, м³/ч;

К- особенности комплектации:

• 1 - счетчик отечественного/импортного производства;

• 2 - счетчик и система дозирования;

Б/Dp - количество барабанов рукавных и диаметр рукава;

YYYYY - модель шасси транспортного средства;

ХХХХ - назначение, в том числе:

tank - автоцистерна;

mil - транспортные средства заправки специального назначения;

avia - автотопливозапращик (топливозаправщик) аэродромный.

Знак утверждения типа и заводской номер автотопливозаправщика АТЗ в виде цифробуквенного обозначения в количестве семнадцати символов, состоящего из комбинации букв латинского алфавита и арабских цифр, нанесены методом печати на информационную табличку, общий вид которой представлен на рисунке 2, расположенную на опоре цистерны справа по ходу движения, в месте, указанном на рисунке 1.

Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3. Знак поверки наносится ударным способом на заклепку, крепящую табличку с указанием действительной вместимости.

Общий вид автотопливозаправщиков АТЗ представлен на рисунке 1.

OllUlUt»

НЗ'ПЛН

|          \ I

Место расположения информаци о н н о й таблички

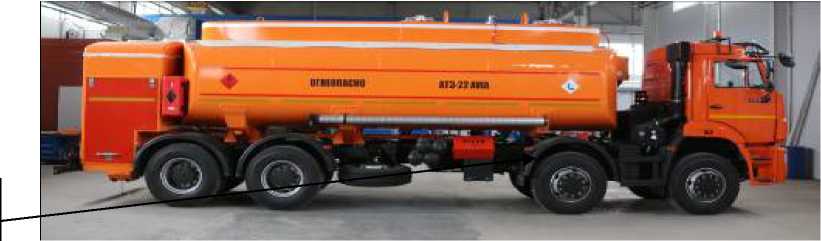

Рисунок 1 - Общий вид автотопливозаправщиков АТЗ

Рисунок 2 - Общий вид маркировочной таблички автотопливозаправщиков АТЗ

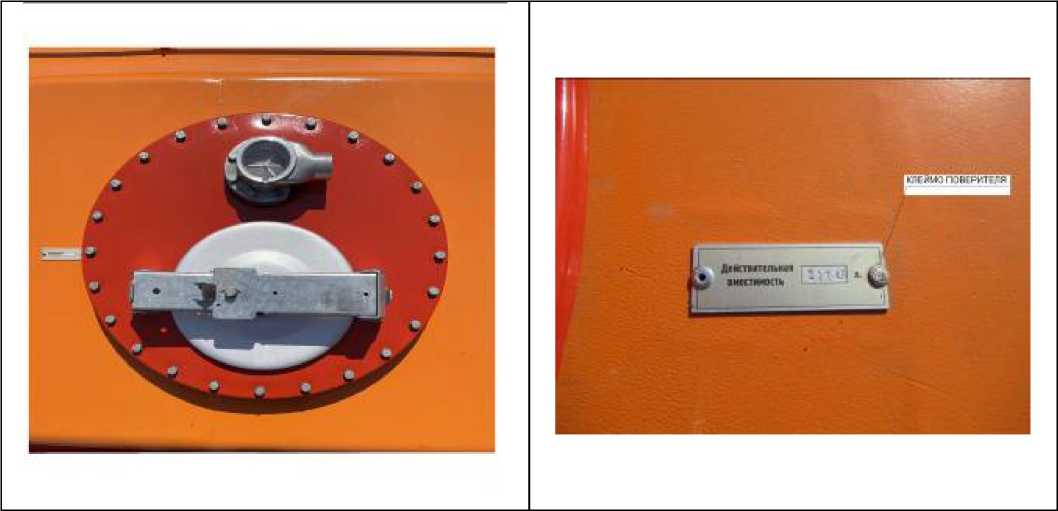

Рисунок 3 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки

Лист № 4

Всего листов 5

Таблица 4 -

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Таблица 3 - Показатели надежности
