Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой сигнал. Результаты взвешивания выводятся на дисплей.

Конструктивно весы состоят из весоизмерительного устройства с системой электромагнитной компенсации и электронного блока, в состав которого входят устройства установки нуля и выборки массы тары. Конструкция весов предусматривает возможность взвешивания под весами с помощью специального крюка, вмонтированного в весы. Весы оснащены ветрозащитной витриной.

Общий вид весов показан на рисунке 1.

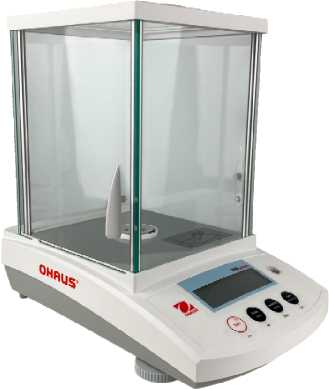

Рисунок 1 - Общий вид весов PR224

Питание весов осуществляется через адаптер сетевого питания. Весы оснащены последовательным интерфейсом передачи данных RS232C для подключения к периферийным устройствам.

Весы снабжены следующими устройствами и функциями:

- устройство установки по уровню;

- устройство первоначальной установки нуля;

- устройство слежения за нулем;

- устройство тарирования (выборки массы тары);

- полуавтоматическое устройство установки нуля.

Весы реализуют следующие функции:

• - переключение единиц измерения массы;

• - подсчет количества штук (деталей), имеющих примерно одну и ту же массу;

• - вычисление процентных соотношений.

Весы оснащены устройством автоматической калибровки встроенным грузом (InCal) и устройством калибровки с помощью внешних гирь (ExCal).

Маркировочная табличка весов изготавливается из полимерной пленки, крепится клеевым способом на нижней поверхности весов.

Маркировочная табличка содержит следующую информацию:

• - наименование фирмы-изготовителя;

• - страна изготовитель;

• - обозначение весов;

• - класс точности;

• - максимальная нагрузка (Мах);

• - минимальная нагрузка (Min);

• - поверочный интервал (е);

• - действительная цена деления (d);

• - диапазон рабочих температур;

• - знак утверждения типа;

• - серийный номер весов.

Надписи, знаки и изображения на табличке выполнены типографским способом, обеспечивающим четкость и сохранность маркировки в течение всего срока службы весов. Серийный номер имеет буквенно-цифровой формат.

Power Input: 12V z=0.5A t = + 10... + 30 °C

«OHAUS INSTRUMENTS (CHANGZHOU) CO., LTD», China

Add: 1-2F, 22Block, 538 West Hehai Road, Xinbei District, ChangZhou, JiangSu Province, PRC, 213125, China

Рисунок 2 - Общий вид маркировочной таблички

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается установкой защитной пломбы, предотвращающей доступ к переключателю входа в режим юстировки. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс без нарушения защитной пломбы. Установка свинцовой пломбы либо пломбы-наклейки выполняется на основание весов в местах, указанных на рисунке 3.

Пломба-наклейка

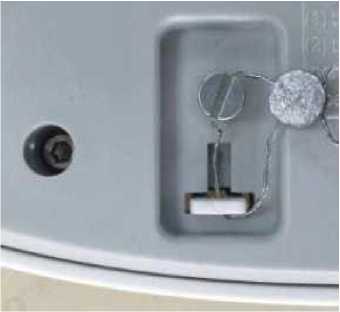

Рисунок 3 - Схема пломбировки весов от несанкционированного доступа

Проволочная пломба

Таблица 5 -

Значения минимальной (Min) и максимальной (Мах) нагрузки, действительной цены деления (d), поверочного интервала (е), числа поверочных интервалов (n), интервалов взвешивания, пределов допускаемой погрешности при первичной поверке (mpe) и класс точности в соответствии с ГОСТ OIML R 76-1-2011 приведены в таблице 2.

Таблица 2 - Метрологические характеристики

Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто при любом значении массы тары.

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.

Таблица 3 - Основные технические характеристики

Таблица 4 - Показатели надежности
