Номер по Госреестру СИ: 95932-25
95932-25 Весы неавтоматического действия
(SICMA R-20001А)
Назначение средства измерений:
Весы неавтоматического действия SICMA R-20001A (далее - весы) предназначены для измерения массы грузов в статическом режиме.
Внешний вид.
Весы неавтоматического действия
Рисунок № 1
Внешний вид.
Весы неавтоматического действия
Рисунок № 2
Внешний вид.
Весы неавтоматического действия
Рисунок № 3
Общие сведения
Дата публикации - 24.07.2025
Срок свидетельства -
Номер записи - 46f8a414-800f-69a4-23f2-1658874badad
ID в реестре СИ - 1426213
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
-,
Производитель
Изготовитель - Филиал акционерного общества «Группа «Илим»в г. Усть-Илимске
Страна - РОССИЯ
Населенный пункт - Иркутская обл., г.о. город Усть-Илимск, г. Усть-Илимск, тер промплощадка УИ ЛПК, зд. 020102/725
Уведомление о начале осуществления предпринимательской деятельности -
В сводной таблице приведены краткие сведения и ссылки на справочные отчеты по организациям, аккредитованным на право поверки в Национальной системе аккредитации. В таблице реализована функция поиска и система сортировок по любой из колонок.
Справочный отчет по каждой организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Бесплатный
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1474 от 2025.07.21 ПРИКАЗ_Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Весы неавтоматического действия (SICMA R-20001А)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Филиал акционерного общества «Группа «Илим»в г. Усть-Илимске
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95932-25 |
Весы неавтоматического действия, SICMA R-20001А Филиал акционерного общества «Группа «Илим»в г. Усть-Илимске (РОССИЯ Иркутская обл., г.о. город Усть-Илимск, г. Усть-Илимск, тер промплощадка УИ ЛПК, зд. 020102/725) |
ОТ |
1 год |
Кто поверяет Весы неавтоматического действия (SICMA R-20001А)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| Западно-Сибирский филиал ФГУП "ВНИИФТРИ" (RA.RU.311579) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Весы неавтоматического действия (SICMA R-20001А)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) весов является встроенным и полностью метрологически значимым.
Идентификационным признаком ПО служит номер версии, который вызывается из меню системы управления и отображается на индикаторе терминала.
Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается пломбой или пломбой в виде разрушаемой наклейки, наносимой на крышку коробки терминала, предотвращающей доступ к переключателю юстировки.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- * |
|
Номер версии (идентификационный номер ПО) |
2.01.0008 |
|
Цифровой идентификатор ПО |
- * |
|
*- данные не доступны, так как ПО не может быть модифицировано, загружено или прочитано | |
|
через какой-либо интерфейс после опломбирования. | |
Уровень защиты встроенного ПО весового терминала в соответствии с Р 50.2.077-2014 -
«Высокий».
Знак утверждения типа
Знак утверждения типананосится методом лазерной гравировки на маркировочную табличку и типографским способом на титульный лист эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Весы неавтоматического действия SICMA R-20001A. Руководство по эксплуатации. SICMA R-20001А.РЭ», раздел 7 «Подготовка весов к работе и работа с весами».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерений
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;
Государственная поверочная схема для средств измерения массы, утвержденная приказом Росстандарта от 4 июля 2022 г. № 1622.
ПравообладательАкционерное общество «Группа «Илим». (АО «Группа «Илим»)
ИНН 7840346335
Юридический адрес: 6191025, г. Санкт-Петербург, ул. Марата, д. 17
Изготовитель
Филиал акционерного общества «Группа «Илим» в г. Усть-Илимске (Филиал АО «Группа «Илим» в г. Усть-Илимске)ИНН 7840346335
Юридический адрес: 6191025, г. Санкт-Петербург, ул. Марата, д. 17
Адрес места осуществления деятельности: Иркутская обл., г.о. город Усть-Илимск, г. Усть-Илимск, тер промплощадка УИ ЛПК, зд. 020102/725
Испытательный центр
Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ») Адрес: 630004, г. Новосибирск, пр-кт Димитрова, д. 4Юридический адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Телефон: +7 (383) 210-08-14, факс: +7 (383) 210-13-60
E-mail: director@sniim.ru
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчиков), возникающей под действием силы тяжести взвешиваемого груза, в электрический аналоговый сигнал, изменяющийся пропорционально массе груза. Аналоговые электрические сигналы с датчиков суммируются и поступают в блок терминала, где преобразуются в цифровой код. Значение массы груза отображается на цифровом табло терминала.
К весам данного типа относятся весы SICMA R-20001A зав. №01.
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), представляющего собой грузоприемную раму с цепным транспортером, которая опирается на четыре датчика весоизмерительных тензорезисторных 0745A производства «Mettler-Toledo GmbH», Швейцария, терминала IND570 производства «Mettler-Toledo GmbH», Швейцария, сборной соединительной коробки и кабелей линий связи датчиков с терминалом.

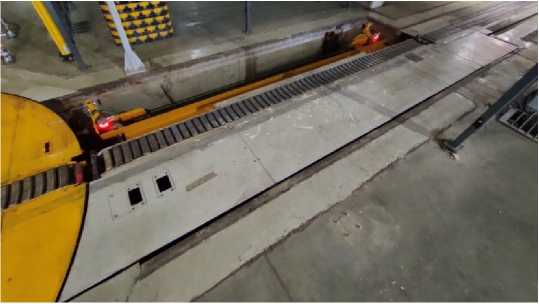

Общий вид ГПУ весов представлен на рисунке 1.
Рисунок 1 - Общий вид ГПУ весов

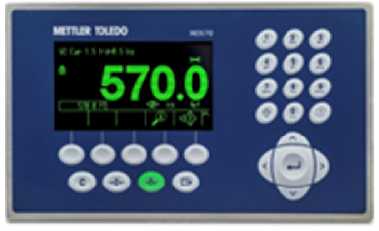

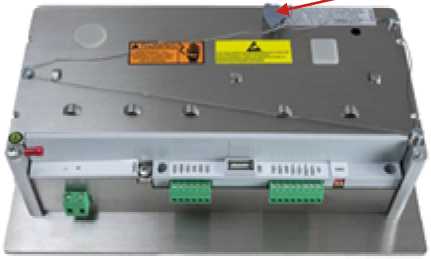

Общий вид и схема пломбировки от несанкционированного доступа терминала IND570 представлены на рисунке 2.
Рисунок 2 - Общий вид и схема пломбировки терминала от несанкционированного доступа Маркировочная табличка, выполненная методом лазерной гравировки, расположенная на ГПУ, содержит следующую информацию:
-
- обозначение весов;
-
- класс точности;
-
- знак утверждения типа;
-
- значение максимальной нагрузки (Max1/Max2);
-
- значение минимальной нагрузки (Min);
-
- значения поверочного интервала (d/ea);
-
- действительной цены деления (d1/d2);
-
- заводской номер и год выпуска;
-
- наименование предприятия-изготовителя.
Место нанесения знака поверки
Таблица 4 - Комплектность весов
|
Наименование |
Обозначение |
Количество |
|
Весы в сборе: |
SICMA R-20001A |
1 комплект |
|
Грузоприемная платформа |
- |
1 шт. |
|
Датчики весоизмерительные тензорезисторные |
0745A |
4 шт. |
|
Терминал |
IND570 |
1 шт. |
|
Соединительная коробка с комплектом кабелей |
- |
1 шт. |
|
Руководство по эксплуатации |
SICMA R-20001A^ |
1 экз. |
Значения максимальной нагрузки Мах (Maxi), минимальной нагрузки Min (Mini), действительной цены деления d (di), поверочного интервала е (ei), интервалов нагрузки (m), пределов допускаемой абсолютной погрешности при первичной поверке (mpe) и число поверочных интервалов n (ni), где i - индекс поддиапазона двухинтервальных весов, приведены в таблице 2.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Класс точности весов по ГОСТ OIML R 76-1-2011 |
III (средний) |
|
Количество интервалов взвешивания |
2 |
|
Максимальная нагрузка (Maxi), кг |
3000 |
|
Максимальная нагрузка (Max2), кг |
4400 |
|
Минимальная нагрузка (Min), кг |
20 |
|
Поверочный интервал весов (d/ea), кг |
1/2 |
|
Действительная цена деления (di/d2), кг |
1/2 |
|
Число поверочных интервалов (ni/n2) |
3000/2200 |
|
Пределы допускаемой абсолютной погрешности для нагрузки m, кг | |
|
0,02<m< 500 |
±0,5 |
|
500<m<2000 |
±1,0 |
|
2000<m<3000 |
±1,5 |
|
3000<m<4000 |
±2,0 |
|
4000<m<4400 |
±3,0 |
|
Пределы допускаемой погрешности устройства установки на нуль, кг |
±0,25 |
Пределы допускаемой абсолютной погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке.
Таблица 3 - Технические характеристики
|
Диапазон рабочих температур, °С |
от -10 до + 40 |
|
Потребляемая мощность, В^А, не более |
60 |
|
Параметры электрического питания весов от сети переменного тока: - напряжение, В |
от 187 до 242 |
|
Габаритные размеры ГПУ весов, мм, не более | |
|
- длина |
4200 |
|
- ширина |
1500 |
|
- высота |
1200 |
|
Масса ГПУ весов, кг, не более |
2250 |
