Номер по Госреестру СИ: 95943-25
95943-25 Хроматографы газовые промышленные
(MGC5000)
Назначение средства измерений:
Хроматографы газовые промышленные MGC5000 (далее - хроматографы) предназначены для определения содержания органических и неорганических веществ в различных технологических средах.
Внешний вид.
Хроматографы газовые промышленные
Рисунок № 1
Внешний вид.
Хроматографы газовые промышленные
Рисунок № 2
Внешний вид.
Хроматографы газовые промышленные
Рисунок № 3
Внешний вид.
Хроматографы газовые промышленные
Рисунок № 4
Внешний вид.
Хроматографы газовые промышленные
Рисунок № 5
Внешний вид.
Хроматографы газовые промышленные
Рисунок № 6
Внешний вид.
Хроматографы газовые промышленные
Рисунок № 7
Внешний вид.
Хроматографы газовые промышленные
Рисунок № 8
Внешний вид.
Хроматографы газовые промышленные
Рисунок № 9
Внешний вид.
Хроматографы газовые промышленные
Рисунок № 10
Общие сведения
Дата публикации - 24.07.2025
Срок свидетельства - 21.07.2030
Номер записи - 3a3928af-b7d5-208f-c2e7-762524760f03
ID в реестре СИ - 1426202
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Meishan Makeonline Device Co., Ltd.
Страна - КИТАЙ
Населенный пункт - 2nd Road Of Science And Technology Industrial Park, Economic Development District, Meishan, Sichuan Province
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет вывести информацию о всех поверках, выполненных с применением СИ, используемых в качестве эталонов.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, поверителю, владельцу, номеру типа СИ, названию и наименованию типа, номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Ввиду добавления поиска по владельцу эталона существенно упала скорость, но была получена возможность отслеживать собственника СИ-эталона, даже при последующей маскировке сладельца за фразой юр или аналогичной.
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 7
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1474 от 2025.07.21 ПРИКАЗ_Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Хроматографы газовые промышленные (MGC5000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Meishan Makeonline Device Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95943-25 21.07.2030 |
Хроматографы газовые промышленные, MGC5000 Meishan Makeonline Device Co., Ltd. (КИТАЙ 2nd Road Of Science And Technology Industrial Park, Economic Development District, Meishan, Sichuan Province) |
ОТ МП |
1 год |
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ. Далее, в зависимости от выбранной области строятся три гистограммы и таблица по владельцам СИ и их поверкам.
На гистограммах владельцы СИ разбиты по группам в зависимости от количества поверок, приходящихся на их СИ. Графики дают наглядное представление о поверках и средствах измерений в зависимости от масштаба бизнеса владельца и специфики его деятельности. Для удобства отображения графики учитывают организации имеющие от 10 и более поверок.
Таблица отображает данные о наименовании владельца СИ, количестве поверок и количестве средств измерений у владельца в соответствии с выбранной областью измерений. Для ускорения генерации отчета в таблице приводятся данные о юридических лицах, имеющих 2 и более поверки.
Бесплатный
Кто поверяет Хроматографы газовые промышленные (MGC5000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Хроматографы газовые промышленные (MGC5000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Встроенное программное обеспечение (далее - ПО), специально разработанное производителем для хроматографов, обеспечивает обработку, преобразование и вывод измерительной информации на жидкокристаллический дисплей. Также ПО обеспечивает управление, настройку и диагностику состояния хроматографа с помощью управляющей панели.
ПО выполняет расчет и интегрирование площадей хроматографических пиков, имеет такие функции, как компенсация базовой линии, комплексная идентификация пиков, автоматическая настройка нуля и автоматическая калибровка.
Уровень защиты встроенного ПО «высокий» в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Makeonline Gas Chromatograph |
|
Номер версии (идентификационный номер ПО), не ниже |
3.2.1.15 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Хроматографы газовые промышленные MGC5000. Руководство по эксплуатации», раздел 3 «Процедура управления».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Стандарт предприятия Meishan Makeonline Device Co., Ltd.
ПравообладательMeishan Makeonline Device Co., Ltd., КНР
Адрес: 2nd Road Of Science And Technology Industrial Park, Economic Development District, Meishan, Sichuan Province, China
Телефон: +86 028 3816 1168; факс: +86 028 3816 1588
E-mail: makeonline@makedevice.com
Web-сайт: www.makedevice.com
Изготовитель
Meishan Makeonline Device Co., Ltd., КНРАдрес: 2nd Road Of Science And Technology Industrial Park, Economic Development District, Meishan, Sichuan Province, China
Телефон: +86 028 3816 1168; факс: +86 028 3816 1588
E-mail: makeonline@makedevice.com
Web-сайт: www.makedevice.com
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Meishan Makeonline Device Co., Ltd., КНРАдрес: 2nd Road Of Science And Technology Industrial Park, Economic Development District, Meishan, Sichuan Province, China
Телефон: +86 028 3816 1168; факс: +86 028 3816 1588
E-mail: makeonline@makedevice.com
Web-сайт: www.makedevice.com
Принцип действия хроматографов основан на разделении анализируемой пробы в хроматографической колонке и детектировании компонентов пробы с помощью детекторов: по теплопроводности (ДТП), пламенно-ионизационного (ПИД) и пламенно-фотометрического (ПФД).
Хроматографы состоят из аналитических блоков и контроллера, смонтированных в едином корпусе. Аналитический блок представляет собой термостат с размещенными в нем колонками, переключающими кранами, детекторами и дозатором пробы. Конструкция хроматографов позволяет использовать до 6 детекторов одновременно. Контроллер управляет работой приборов, включая задание и поддержание давления и скорости газовых потоков, температуры колонок, детекторов, дозатора, градуировку прибора, обработку первичных данных и вывод результатов измерений на жидкокристаллический дисплей с диагональю 26 см. С помощью контроллера программируется периодичность градуировки и проведение текущего анализа, задаются уровни сигналов (тревога, предупреждение), выводится различная информация (например, о состоянии термостата, уровне концентрации анализируемых компонентов). Результаты анализа, а также отчеты об аварийных ситуациях сохраняются в контроллере.
Хроматографы комплектуют двумя моделями термостатов MGC5000А и MGC5000В, которые могут быть объединены. Термостат MGC5000В применяют для относительно простых аналитических задач с использованием одного или двух детекторов. Более вместительный термостат MGC5000А обеспечивает выполнение более сложных аналитических задач, требующих применения до четырех детекторов.
Количество и тип детекторов определяются при заказе. Хроматографы могут выполнять, как одноканальный многопоточный последовательный анализ с переключением пробы, так и многоканальный параллельный анализ. Пути потоков для параллельного анализа не мешают друг другу и работают независимо.
Хроматографы снабжены выходами от 4 до 20 мА, последовательным интерфейсом связи или сетевым интерфейсом, которые могут передавать информацию об измерениях и состоянии хроматографа на управляющий компьютер (сервер) или распределенную систему управления (DCS). Посредством этих интерфейсов также может осуществляться управление хроматографами с управляющего компьютера (сервера) или распределенной системы управления.
Хроматографы изготавливаются во взрывозащищенном исполнении.
Предусмотрено нанесение серийного номера на информационную табличку (шильд) хроматографа методом лазерной печати. Формат серийного номера - буквенно-цифровой.
Пломбирование и нанесение знака поверки на хроматограф не предусмотрено.
Общий вид хроматографов представлен на рисунках 1-2.
Внешний вид информационной таблички (шильда) представлен на рисунке 3.
Место нанесения информационной таблички (шильда)

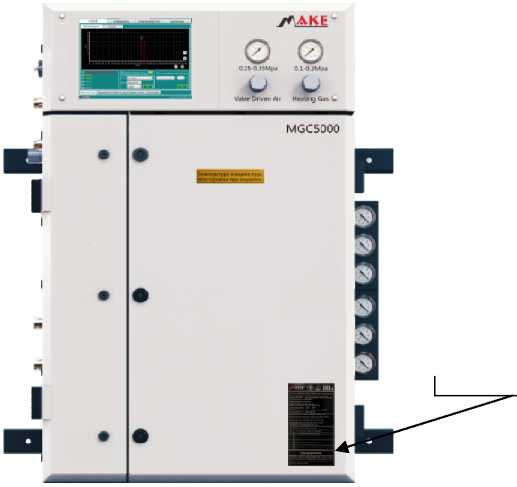

Рисунок 1 - Общий вид хроматографов газовых промышленных MGC5000 с одним термостатом
MGC5000
Ьй|,И|» • ——
Г---—-
Место нанесения информационной таблички (шильда)
MGC5000
Рисунок 2 - Общий вид хроматографов газовых промышленных MGC5000 с двумя термостатами

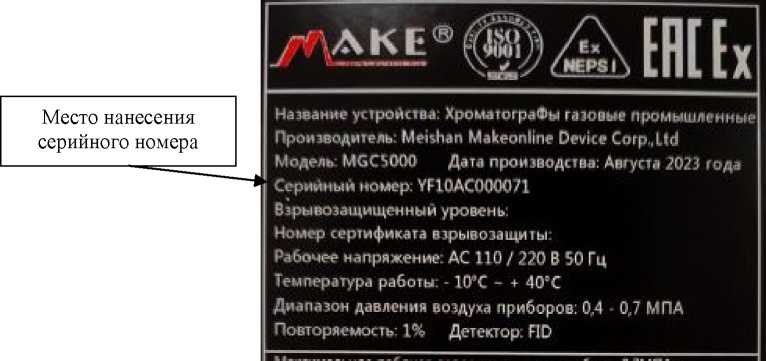

Рисунок 3 - Внешний вид информационной таблички (шильда)
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел детектирования, не более: - ДТП (TCD) по азоту, г/см3 |
140’8 |
|
- ПИД (FID) по пропану, г/с |
5И0-11 |
|
- ПФД (FPD) по сероводороду, rS/с |
5-10-11 |
|
Предел допускаемого относительного среднего квадратичного отклонения (СКО) выходного сигнала (по площади пика), %: - ДТП (TCD) |
1 |
|
- ПИД (FID) |
1 |
|
- ПФД (fpd) |
3 |
|
Пределы допускаемого относительного изменения выходного сигнала (по площади пика) за 48 часов непрерывной работы хроматографа, % |
±4 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
220±23 |
|
- частота переменного тока, Гц |
50±1 |
|
Потребляемая мощность, Вт, не более |
1700 |
|
Габаритные размеры (Ш*В*Г), мм, не более - с одним термостатом |
800x1017x460 |
|
- с двумя термостатами |
800x1418x460 |
|
Масса, кг, не более - с одним термостатом |
80 |
|
- с двумя термостатами |
120 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -10 до +40 |
|
- относительная влажность (без конденсации), %, не более |
95 |
|
- атмосферное давление, кПа |
от 84 до 107 |
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015 |
IP54 |
|
Маркировка взрывозащиты |
1Ex db eb ia pxb IIC T4 Gb X |
|
1Ex db eb ia pxb IIC T3 Gb X |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч |
30000 |
|
Средний срок службы, лет |
10 |
