Номер по Госреестру СИ: 95946-25
95946-25 Расходомеры электромагнитные
(LDG)
Назначение средства измерений:
Расходомеры электромагнитные LDG (далее - расходомеры) предназначены для измерений объемного расхода и объема электропроводящих жидкостей с проводимостью не менее 5 мкС/см.

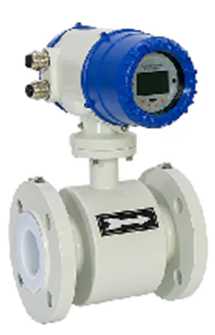

Внешний вид.
Расходомеры электромагнитные
Рисунок № 1
Внешний вид.
Расходомеры электромагнитные
Рисунок № 2

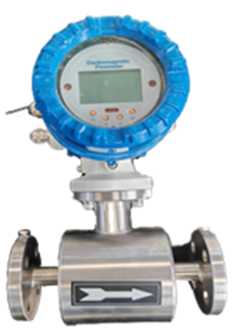

Внешний вид.
Расходомеры электромагнитные
Рисунок № 3

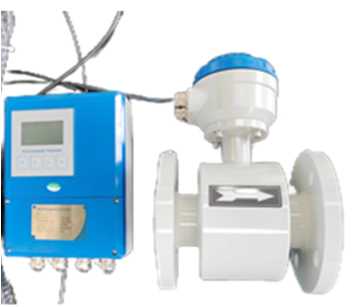

Внешний вид.
Расходомеры электромагнитные
Рисунок № 4

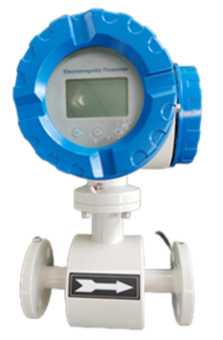

Внешний вид.
Расходомеры электромагнитные
Рисунок № 5

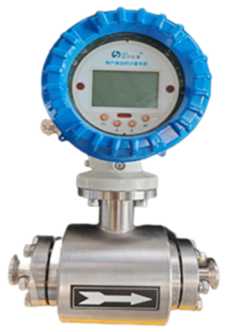

Внешний вид.
Расходомеры электромагнитные
Рисунок № 6

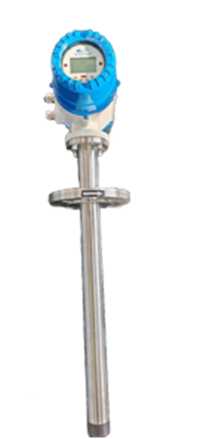

Внешний вид.
Расходомеры электромагнитные
Рисунок № 7
Внешний вид.
Расходомеры электромагнитные
Рисунок № 8
Общие сведения
Дата публикации - 24.07.2025
Срок свидетельства - 21.07.2030
Номер записи - b6b63011-f7f6-98f5-4530-627fc20febaf
ID в реестре СИ - 1426199
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
LDGEx,
Производитель
Изготовитель - Tianjin Sure Instrument Со., Ltd.
Страна - КИТАЙ
Населенный пункт - East of Huifeng Road and south of Fazhan Road, North District, Qingxian Economic and Technological Development Zone, Cangzhou City, Hebei Province
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1474 от 2025.07.21 ПРИКАЗ_Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Расходомеры электромагнитные (LDG)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Tianjin Sure Instrument Со., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95946-25 21.07.2030 |
Расходомеры электромагнитные, LDG Tianjin Sure Instrument Со., Ltd. (КИТАЙ East of Huifeng Road and south of Fazhan Road, North District, Qingxian Economic and Technological Development Zone, Cangzhou City, Hebei Province) |
ОТ МП |
5 лет |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Каталог типов СИ АРШИН" сортирует типы СИ в зависимости от выбранной области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Кто поверяет Расходомеры электромагнитные (LDG)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "УЛЬТРА-СТАНДАРТ" (RA.RU.314531) | 6 | 6 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Расходомеры электромагнитные (LDG)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО обеспечивает обработку измерительной информации расходомеров, осуществляет расчет объемного расхода (объема) жидкости. Метрологически незначимой части ПО обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, преобразование измеренных значений в нормированный частотно-импульсный или аналоговый сигналы.
Защита внутреннего ПО осуществляется при помощи пароля.
Идентификационные данные ПО расходомеров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
LDGB/LDGC/LDGS |
LDGBEx | |
|
Идентификационное наименование ПО |
XE |
- |
|
Номер версии (идентификационный номер) ПО |
MAG9 K4CH VX.X |
6G.IA.70.XX |
|
Обозначение Х в записи номера версии ПО заменяет символы, отвечающие за метрологически незначимую часть. | ||
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077 - 2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и руководства по эксплуатации расходомера типографским способом, на расходомер при помощи самоклеящейся этикетки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 1 «Краткий обзор» руководства по эксплуатации на Расходомеры электромагнитные LDG.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Техническая документация «Tianjin Sure Instrument Со., Ltd.», Китай.
Правообладатель«Tianjin Sure Instrument Со., Ltd.» Китай
Юридический адрес: No.6-6, Уап'ап Road, Nankai District, Tianjin, China
Тел.: +86-22-23732936
E-mail: market@sure365.com.cn
Web сайт: www.sure365.com.cn
Изготовитель
«Tianjin Sure Instrument Со., Ltd.» КитайЮридический адрес: No.6-6, Уаn'аn Road, Nankai District, Tianjin, China
Адрес места осуществления деятельности: China, East of Huifeng Road and south of Fazhan Road, North District, Qingxian Economic and Technological Development Zone, Cangzhou City, Hebei Province.
Тел.: +86-22-23732936
E-mail: market@sure365.com.cn
Web сайт: www.sure365.com.cn
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
«Tianjin Sure Instrument Со., Ltd.» КитайЮридический адрес: No.6-6, Уап'ап Road, Nankai District, Tianjin, China
Тел.: +86-22-23732936
E-mail: market@sure365.com.cn
Web сайт: www.sure365.com.cn
Принцип работы расходомеров основан на законе электромагнитной индукции: в электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила, пропорциональная скорости потока жидкости, которой, в свою очередь, пропорционален объёмный расход жидкости.
Расходомеры состоят из первичного преобразователя расхода (далее - датчик) и вторичного преобразователя расхода (далее - преобразователь). Датчик представляет собой участок трубопровода из немагнитного материала, покрытого внутри неэлектропроводящим материалом - футеровкой, находящийся между полюсами электромагнита и электродов, помещенных в поток жидкости, в направлении перпендикулярном направлению движения жидкости и силовых линий магнитного поля. Преобразователь обеспечивает питание цепи возбуждения магнитного поля расходомера, а также принимает и обрабатывает сигналы с датчика, вычисляет объемный расход, формирует выходные аналоговые, частотно-импульсные и цифровые сигналы, хранит данные о накопленном объеме в энергонезависимой памяти, выводит информацию на индикатор.
Датчик и преобразователь расходомеров могут быть жестко механически связаны (компактное исполнение) или разнесены на некоторое расстояние и соединены сигнальным кабелем (раздельное исполнение).
Расходомеры выпускаются в следующих модификациях: LDGB, LDGC, LDGS, LDGEx, которые отличаются внешним видом, точностью измерений, материалом исполнения электродов, материалом футеровки, размером номинального диаметра.
Расходомеры имеют пассивный или активный токовый выход, частотно-импульсный выход с открытым коллектором, цифровой. Для передачи цифровых данных и управления расходомером используется стандартный интерфейс связи RS-485.
Общий вид расходомеров представлен на рисунке 1. Серийный номер расходомеров наносится в буквенно-цифровом формате на металлическую пластину методом лазерной гравировки, которая установлена на датчике, а также типографским методом на самоклеящуюся этикетку, которая наносится на преобразователь. Внешний вид пластины и самоклеящуюся этикетки показаны на рисунке 2. Нанесение знака поверки на средство измерений не предусмотрено.
LDGB
LGEx
LDGS
LDGC
Рисунок 1 - Общий вид расходомеров
CAUTION-USB WAKMNG:THIS CONTAINER HAS
PASIENERSWUHYIBLD Tianjin Sure Instrument Qs* Ltd BEEN PERMANENTLY SEALED
STRESS>450MPa______________________ \ AND CANNQTBE REPAIRED J
|
Л------------------------ C€ 0123 Electromagnetic |
Flowmeters warnjn&donotopen WHEN ENERGIZED |
|
Model: LDGEx-DN20O |
Diameter; DN200 |
|
Voltage: AC 220V |
Flow Range:57-570m’/h |
|
Accuracy: 0.5 |
Ontput:4-20mA/RS485 |
|
Ambient temperature: 120X1 |
Medium temperature^ 120 C |
|
Pressure Rating: 1 .OMPa |
Protection JP65 |
|
Explosion: <© Exd Д CT4 |
Lining/Electrode:Rubber/316L |
|
Serial No.: 120018053342 |
Date-2024-05 |
|
ATEXNo. TPS 23 ATEX 09456h0Q£X |
а) на датчике
б) на преобразователе
Место нанесения серийного номера
Место нанесения знака утверждения типа
Рисунок 2 - Место нанесения серийного номера и знака утверждения типа
|
Таблица 2 - Метрологические ха |
рактеристики | |||
|
Наименование характеристики |
Значение | |||
|
Модификация |
LDGB |
LDGS |
LDGEx |
LDGC |
|
Диапазон измерений объемного расхода, м3 /ч |
от 0,06 до 35000,0 |
от 0,2 до170,0 |
от 0,06 до17000,0 |
от 114,0 до 35000,0 |
|
Пределы основной допускаемой относительной погрешности измерения объемного расхода, объема, 5v, в зависимости от скорости потока %: 1< v <6,0 м/с 0,5< v <6,0 м/с 0,3< v <0,5 м/с |
±0,21); ±0,5 ±(0,5 + 0,1/v) |
±1,5 | ||
|
Пределы дополнительной допускаемой приведенной к диапазону токового выхода погрешности преобразования объемного расхода в токовый выходной сигнал, % |
±0,5 | |||
|
1) При специальной калибровке в диапазоне скорости потока от 1,0 до 5,0 м/с, снятие показаний по дисплею, частотно-импульсному или цифровому выходу. v - скорость потока, м/с, рассчитывается по формуле v = Q/ (0,0009^(DN)2) где Q - текущий расход, м3/ч; DN - номинальный диаметр, мм; п = 3,14. | ||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||
|
Модификация |
LDGB |
LDGS |
LDGEx |
LDGC |
|
Номинальный диаметр, DN |
от 6 до 1600 |
от 15 до 100 |
от 6 до 1000 |
от 200 до 800 |
|
Выходные сигналы: | ||||
|
токовый, мА |
от 4 до 20 | |||
|
частотно-импульсный, Гц |
от 0 до 2000 | |||
|
цифровой |
RS485 | |||
|
Параметры электрического питания: | ||||
|
- напряжение переменного тока, В |
от 110 до 240 | |||
|
- частота переменного тока, Гц |
от 47 до 60 | |||
|
- напряжение постоянного тока, В |
от 20 до 36 | |||
|
Потребляемая мощность, не более: | ||||
|
-переменного тока, В^А |
20 | |||
|
-постоянного, Вт |
20 | |||
|
Степень защиты по ГОСТ 14254-2015 |
IP65 |
IP67 |
IP65 | |
|
Максимальное рабочее давление, | ||||
|
МПа, не более1) |
4,0 | |||
|
Маркировка взрывозащиты по | ||||
|
ГОСТ 31610.0-2019 |
1Ex db ib q |
IIC T4 Gb X | ||
|
Условия эксплуатации: | ||||
|
- Температура измеряемой среды, °С |
от -30 до +150 | |||
|
- Температура окружающей среды, °С |
от -40 до +65 | |||
|
- Атмосферное давление, кПа |
от 84 до 106,7 | |||
|
- Относительная влажность воздуха | ||||
|
при 35 °С, %, не более |
95 | |||
|
1) Указаны максимальные значение. Фактические значения указаны в паспорте | ||||
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
75000 |
