Номер по Госреестру СИ: 95948-25
95948-25 Газоанализаторы
()
Назначение средства измерений:
Газоанализаторы MZ3 (далее по тексту - газоанализаторы) предназначены для непрерывных измерений содержания влаги, температуры точки росы, объемной доли оксидов углерода, углеводородов и сероводорода в природном газе.
Внешний вид.
Газоанализаторы
Рисунок № 1
Внешний вид.
Газоанализаторы
Рисунок № 2
Общие сведения
Дата публикации - 24.07.2025
Срок свидетельства - 21.07.2030
Номер записи - aa0dd23d-1d36-f3ae-e6e1-2e6fd721e970
ID в реестре СИ - 1426197
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
MZ3,
Производитель
Изготовитель - Wuhan Mizi Energy Technology Co., Ltd.
Страна - КИТАЙ
Населенный пункт - 2nd floor, Building 11, Mobile Terminal Industrial Park, No. 777, Guanggu 3rd Road, Fozuling Street, New Technology Development Zone, Wuhan
Уведомление о начале осуществления предпринимательской деятельности -
Отчет RT_57 представляет собой рейтинг 30 ведущих организаций, выполняющих первичную поверку измерительных систем (ИС) и их элементов. Данные охватывают рынок первичных поверок за выбранный год (доступны года с 2019 по н.в.).
Основная цель отчета — оценка активности и доли рынка крупнейших участников, а также степени их оснащенности средствами поверки и эталонами. Отчет содержит сведения о фактической поверочной деятельности каждой организации, включая:
- Количество выполненных первичных поверок ИС и их элементов;
- Долю первичных поверок в общем объеме поверок организации;
- Долю на рынке первичных поверок и всех поверок ИС;
- Количество извещений о непригодности ИС и их рыночную долю;
- Оснащенность средствами поверки и эталонами (по ФГИС АРШН);
- Число поверяемых типов СИ, относящихся к ИС и их элементам.
Отчет представлен в виде интерактивной таблицы с возможностью сортировки, фильтрации, поиска и настройки числа отображаемых записей. Указаны юридические и контактные данные каждой организации с активной ссылкой на запись в реестре аккредитованных лиц.
Кроме рейтинга, для каждого года доступна агрегированная статистика:
- Число уникальных организаций, выполнявших поверку ИС;
- Количество примененных эталонов и ГЭТ;
- Общее количество поверок по различным видам эталонов;
- Прослеживаемость поверок до конкретных ГЭТ.
Таблицы включают сведения о количестве поверок, выполненных с прослеживаемостью до каждого конкретного ГЭТ, что позволяет анализировать метрологическую трассируемость и распределение нагрузки на государственные эталоны.
Отчет может быть использован:
- Органами регулирования для анализа первичного рынка ИС;
- Руководителями организаций при выборе подрядчиков по поверке;
- Методистами и аналитиками при оценке устойчивости метрологической инфраструктуры.
Отчет RT_57 — это инструмент прозрачного анализа лидеров первичного метрологического рынка, позволяющий эффективно сравнивать деятельность организаций в контексте нормативного прослеживания, оснащенности и объемов поверочной практики.
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1474 от 2025.07.21 ПРИКАЗ_Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Газоанализаторы ()
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Wuhan Mizi Energy Technology Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95948-25 21.07.2030 |
Газоанализаторы, Wuhan Mizi Energy Technology Co., Ltd. (КИТАЙ 2nd floor, Building 11, Mobile Terminal Industrial Park, No. 777, Guanggu 3rd Road, Fozuling Street, New Technology Development Zone, Wuhan) |
ОТ МП |
1 год |
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за весь период существования базы (с 2010 года).
Кто поверяет Газоанализаторы ()
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 5 | 5 | 0 | 0 | 5 | 5 | 0 |
Стоимость поверки Газоанализаторы ()
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Газоанализаторы эксплуатируются с программным обеспечением (далее - ПО), устанавливаемым на персональный компьютер и выполняющим следующие функции:
-
- управление газоанализатором;
-
- настройка режимов работы;
-
- получение и обработка результатов.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Влияние ПО газоанализаторов учтено при нормировании метрологических характеристик.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
Control system |
|
Номер версии (идентификационный номер) ПО |
1.Х.Х.ХХ1) |
|
Цифровой идентификатор ПО |
- |
|
1) «Х» не относятся к метрологически значимой части ПО и принимают значения от 0 до 9 | |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Работа газоанализатора» документа «Газоанализаторы MZ3. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийСтандарт предприятия Wuhan Mizi Energy Technology Co., Ltd., Китай «Газоанализаторы MZ3»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2415 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах».
ПравообладательWuhan Mizi Energy Technology Co., Ltd., Китай
Адрес: 2nd floor, Building 11, Mobile Terminal Industrial Park, No. 777, Guanggu 3rd Road, Fozuling Street, New Technology Development Zone, Wuhan, China
Телефон: +86 138 10901406
E-mail: zhanglibin@mizitech.com
Изготовитель
Wuhan Mizi Energy Technology Co., Ltd., КитайАдрес: 2nd floor, Building 11, Mobile Terminal Industrial Park, No. 777, Guanggu 3rd Road, Fozuling Street, New Technology Development Zone, Wuhan, China
Телефон: +86 138 10901406
E-mail: zhanglibin@mizitech.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2, лит. А, помещ. I.
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Wuhan Mizi Energy Technology Co., Ltd., КитайАдрес: 2nd floor, Building 11, Mobile Terminal Industrial Park, No. 777, Guanggu 3rd Road, Fozuling Street, New Technology Development Zone, Wuhan, China
Телефон: +86 138 10901406
E-mail: zhanglibin@mizitech.com
Принцип действия газоанализаторов основан на технологии настраиваемой диодной лазерной спектроскопии (TDLAS). Это высокоточный метод измерения концентрации газов, основанный на законе Бугера-Ламберта-Бера, определяющем ослабление параллельного монохроматического пучка света при распространении его в поглощающей среде.
Газоанализаторы являются стационарными приборами, конструктивно состоящими из блока управления и измерительного блока. В блоке управления в верхней части установлен 5-дюймовый сенсорный дисплей, с помощью которого можно выполнить настройку газоанализатора и посмотреть результаты анализов.
Измерительный блок состоит из следующих частей:
-
- диодный лазер - генерирует инфракрасное излучение, длина волны которого точно совпадает с длинами волн поглощения водяного пара;
-
- оптическая система - состоит из линз и зеркал для направления лазерного луча через газовую среду;
-
- кювета - прозрачная камера, содержащая анализируемый газ, через которую проходит лазерный луч;
-
- фотодиод и сравнительный диод - регистрирует уровень поглощения инфракрасного излучения после прохождения через газовую среду;
-
- платиновый термометр сопротивления и силиконовый микроманометр, которые контролируют температуру и давление поступающего газа для автоматического пересчета измеряемых показателей.
При измерении температуры точки росы газоанализатор может проводить измерения в двух режимах - в режиме 1 - при давлении газа от 84 до 106 кПа и в режиме 2 - при давлении газа от 106 до 10 000 кПа.
Структура условного обозначения газоанализаторов:
MZ3-00, где:
MZ - код наименования завода-изготовителя;
3 - серия продукции;
00 - код продукции.
Заводской номер газоанализаторов в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится методом лазерной маркировки на идентификационную табличку, приклеиваемую к корпусу газоанализатора. Внешний вид таблички представлен на рисунке 2.
Нанесение знака поверки на газоанализатор не предусмотрено.
Пломбирование газоанализатора производится при помощи резьбовой заглушки 1,8 дюйма, предотвращающей несанкционированный доступ к внутренним компонентам газоанализатора. Место пломбировки (резьбовой заглушки) указано на рисунке 1.
Общий вид газоанализаторов представлен на рисунке 1.
/ ч
Мвшлтмйидовки
('резьбоийя яшдошя 1,8 дюйма
ПОД измерительным блоком)
\______________________________________________J
г -■
Мег,то нонвввния идентификационной таблички (на боковую панель блока управления)
ч.___________________________________________________________________________________________________________________________________

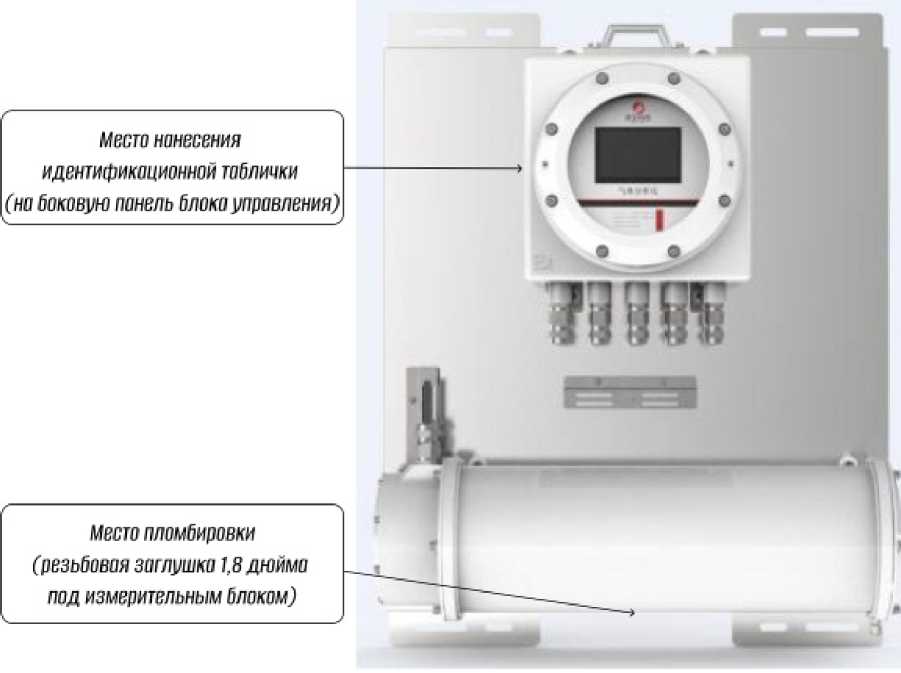

Рисунок 1 - Общий вид газоанализаторов MZ3 с указанием места нанесения идентификационной таблички и места пломбировки

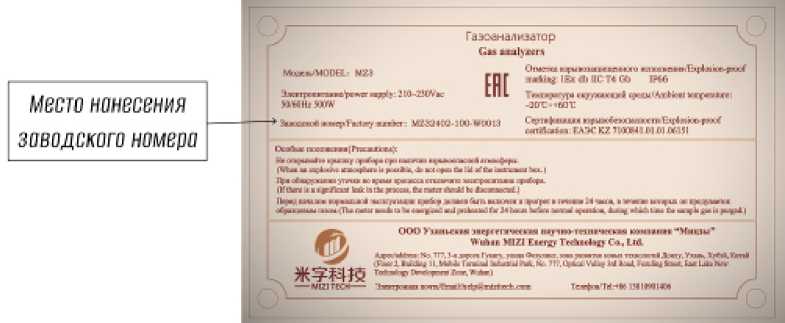

Рисунок 2 - Идентификационная табличка с указанием места нанесения заводского номера
Таблица 2 - Метрологические характеристики при измерении объемной доли влаги и температуры точки росы
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемной доли влаги (Н2О), млн-1 |
от 10 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений объемной доли влаги, млн-1 |
±4 |
|
Диапазон измерений температуры точки росы (при содержании влаги от 100 до 800 млн-1), °С:
|
от -80 до -20 от -75 до +35 |
|
Пределы допускаемой абсолютной погрешности измерений температуры точки росы (при содержании влаги от 100 до 800 млн-1), °С |
±1 |
Таблица 3 - Метрологические характеристики при измерении объемной доли газовых компонентов
|
Определяемый компонент1) |
Диапазон измерений объемной доли определяемого компонента, % |
Пределы допускаемой приведенной2) погрешности измерений объемной доли определяемого компонента, % |
|
Монооксид углерода СО |
от 0 до 0,100 |
±5 |
|
Диоксид углерода СО2 |
от 0 до 0,100 |
±5 |
|
Сероводород H2S |
от 0 до 0,010 |
±6 |
|
Метан CH4 |
от 0 до 0,100 |
±5 |
|
Этан С2Н6 |
от 0 до 0,100 |
±6 |
|
Пропан C3H8 |
от 0 до 0,100 |
±6 |
|
Определяемый компонент1) |
Диапазон измерений объемной доли определяемого компонента, % |
Пределы допускаемой приведенной2) погрешности измерений объемной доли определяемого компонента, % |
|
Бутан C4H10 |
от 0 до 0,100 |
±6 |
|
Ацетилен C2H2 |
от 0 до 0,100 |
±6 |
|
Этилен C2H4 |
от 0 до 0,100 |
±6 |
|
Пропилен C3H6 |
от 0 до 0,100 |
±6 |
|
Изобутилен C4H8 |
от 0 до 0,100 |
±6 |
|
Примечания:
| ||
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания:
|
от 210 до 230 50/60 |
|
Потребляемая мощность, Вт, не более |
500 |
|
Габаритные размеры (ШхДхВ), мм, не более |
760x291x1083 |
|
Масса, кг, не более |
100 |
|
Условия эксплуатации:
|
от -20 до +60 95 от 84 до 106 |
|
Маркировка взрывозащиты |
1Ex db IIC T4 Gb |
|
Степень защиты от внешних влияющих воздействий по ГОСТ 14254-2015 |
IP66 |
|
Давление анализируемого газа на входе газоанализатора, МПа, не более |
10 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
10000 |
