Принцип действия анализаторов при определении температуры точки росы основан на измерении электрической ёмкости влагочувствительного слоя датчика в зависимости от количества поглощенной влаги.

Принцип действия анализаторов при измерении содержания кислорода в газах основан на электрохимическом принципе, при котором образуется потенциал, возникающий между двумя электродами датчика, покрытыми пористым платиновым напылением. Разность потенциалов возникает, когда через него происходит движение ионов кислорода от атмосферного воздуха и выхлопных газов. Напряжение, возникающее на электродах датчика, пропорционально концентрации кислорода в отработавших газах.

Анализаторы представляют собой стационарные автоматические приборы, конструктивно состоящие из первичных преобразователей (датчиков) и вторичных преобразователей (электронных блоков).

Анализаторы выпускаются в двух модификациях: SFTW-340 и SFTW-350.

Модификация SFTW-340 предназначена для измерений температуры точки росы и представляет собой одноканальный микропроцессорный гигрометр в каркасном или щитовом, или настольном исполнениях, снабженный двумя реле аварийной сигнализации, одним реле сигнала отказа и одним аналоговым выходом. Для сбора и хранения данных используется microSD карта с объёмом памяти 32 Гб.

Модификация SFTW-340 может комплектоваться двумя типами датчиков:

• -  IQ Probe со встроенным микропроцессором, преобразующим сигналы преобразователей в частоту, что позволяет устанавливать датчики на расстояние до 915 м от электронного блока;

• -  М Series Probe (преобразователи влажности, дополнительно встраиваемый преобразователь температуры). Удалённость от электронного блока до 600 м.

Модификация SFTW-350 предназначена для измерений температуры точки росы и содержания кислорода в газах, выпускается в каркасном или щитовом, или настольном исполнениях и представляет собой шестиканальный прибор, на каждый канал которого предусмотрены два дополнительных входа с возможностью использования устройств с выходом от 4 до 20 мА, два аналоговых выхода со встроенной оптической развязкой, обеспечивающие передачу сигналов самописцам, компьютерам и другим удаленным устройствам. Модификация SFTW-350 имеет встроенную память, для передачи данных используется последовательный порт RS232 или RS485, возможна установка двух реле сигнализации.

Модификация SFTW-350 может комплектоваться следующими датчиками влажности:

- М Series Probe (преобразователи влажности, дополнительно встраиваемый преобразователь температуры). Удалённость от электронного блока до 600 м;

- Moisture Image Series Probe 2 (MISP2) со встроенным микропроцессором, преобразующим сигналы преобразователей в частоту, что позволяет устанавливать датчики на расстояние до 915 м от электронного блока. Также датчики MISP2 имеют встроенную схему цифровой компенсации температуры.

Для измерений содержания кислорода используется дополнительный электролитический датчик кислорода Delta F, который может быть изготовлен в водонепроницаемом кожухе для наружной установки или во взрывобезопасном кожухе для использования в опасных местах.

Анализаторы могут комплектоваться системами пробоотбора или пробоподготовки в соответствии с конкретными условиями измерений.

Общий вид анализаторов приведен на рисунках 1-4.

Анализаторы имеют серийные номера, которые в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносятся методом фотохимпечати на идентификационную табличку, приклеиваемую к задней панели электронного блока. Внешний вид таблички представлен на рисунке 5.

Пломбирование анализатора не предусмотрено. Конструкция анализатора обеспечивает ограничение доступа к частям, несущим первичную измерительную информацию, и местам настройки (регулировки).

Нанесение знака поверки на анализаторы не предусмотрено.

а) б)

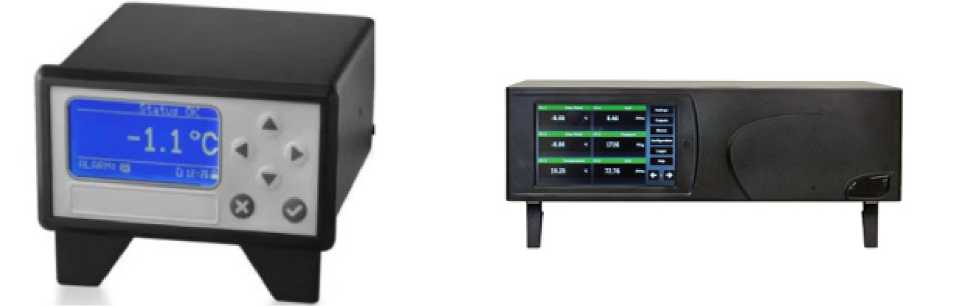

Рисунок 1 - Внешний вид электронных блоков анализаторов влажности SFTW-300 настольного исполнения модификаций: а) SFTW-340, б) SFTW-350

а) б)

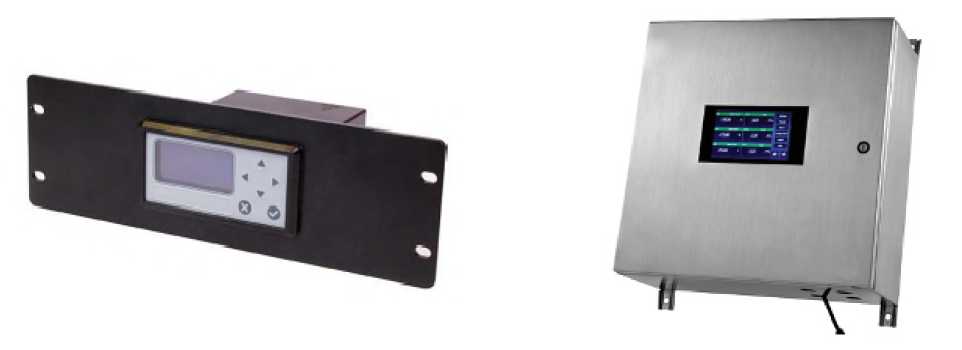

Рисунок 2 - Внешний вид электронных блоков анализаторов влажности SFTW-300 щитового

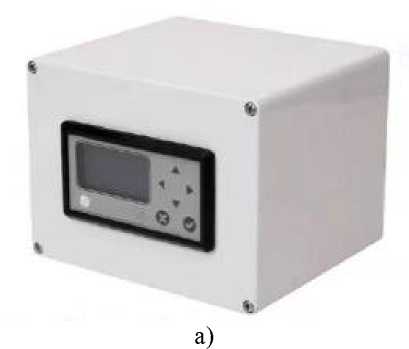

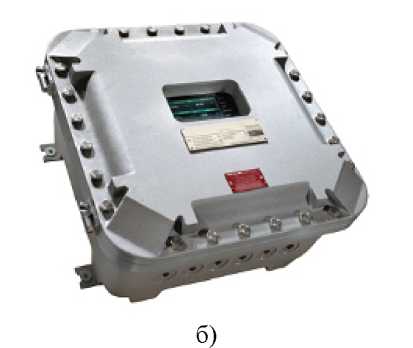

Рисунок 3 - Внешний вид электронных блоков анализаторов влажности SFTW-300 каркасного исполнения модификаций: а) SFTW-340, б) SFTW-350

а)

б)

в) г)

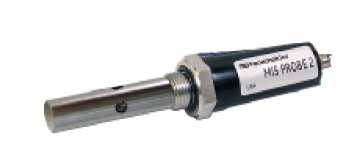

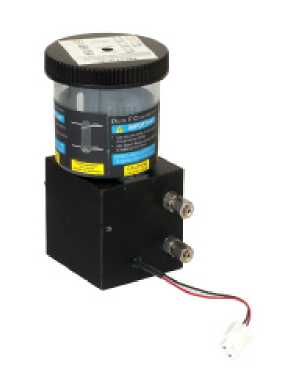

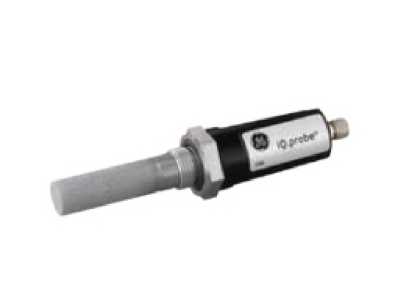

Рисунок 4 - Общий вид датчиков: a) IQ Probe; б) М Series Probe; в) Moisture Image Series Probe 2 (MISP2); г) Delta F

Серийный №: ТООW341X0001

Guoyi (Beijing) Analytical Instrument Co., LTD (No.1 Shunchuang Second Road) North of Wenhuaying Village, Shunyi District, BEIJING

Анализаторы влажности

SFTW-300

модификации SFTW-340

Место внесения серийного номере

^a)

Анализаторы влажности SFTW-300 модификации SFTW-350

Серийный Nt TOCIW3S1X0001

ПРЕДУПРЕЖДЕНИЕ - Злмлмл кпмппмтттал может нарушить искробежюясмость ПРЕДУПРЕЖДЕНИЕ • чтобы предотвратить воспламенение легковоспламеняющихся или горючих веществ, отключите питание перед обслуживанием

Guoyi (Beijing) Analytical Instrument Co.. LTD

(No.1 Shunchuang Second Road) North of Wenhuaying Village Shunyi Dislncl, BEIJING

б)

Рисунок 5 - Идентификационные таблички анализаторов модификаций:

a) SFTW-340; б) SFTW-350

в соответствии с таблицей 5.

Таблица 5 -

анализаторов представлены в таблицах 2-3.

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Таблица 4 - Показатели надежности
