Наименование

Обозначение

Количество

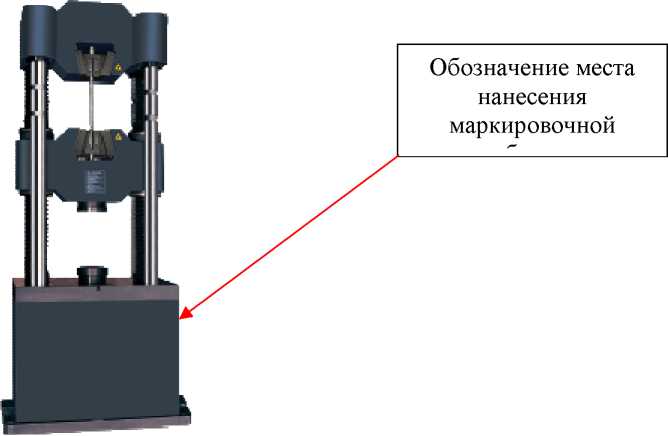

Машина испытательная универсальная сервогидравлическая HS

модификация в соответствии с договором поставки

1 шт.

¹⁾ Измеритель перемещений (деформации)

модель (модификация) в соответствии с договором поставки

²⁾ шт

Программное обеспечение на флэш носителе

-

1 шт.

Приспособления для удержания, фиксации или захвата испытываемого образца

-

²⁾ компл.

¹⁾ Пульт оператора ручного управления с устройством соединительным

-

1 шт.

Шланги гидравлические (комплект)

-

²⁾ компл.

Паспорт

HS.X.01.RC

1 экз.

Руководство по эксплуатации

№.Х.01.РЭ

1 экз.

Методика поверки

-

1 экз.

Примечание:

• ¹⁾ Наличие в зависимости от договора поставки.

• ²⁾ Количество в зависимости от договора поставки и модификации машины.

Модификация

Верхний предел измерений силы (нагрузки), кН

Диапазон измерений перемещения поршня гидроцилиндра, мм

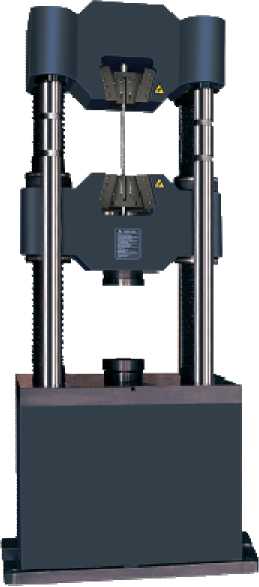

HS-100.T

100

от 0 до 150

HS-300.T

300

HS-600.T

600

от 0 до 250

HS-1000.T

1000

HS-2000.T

2000

сервогидравлических

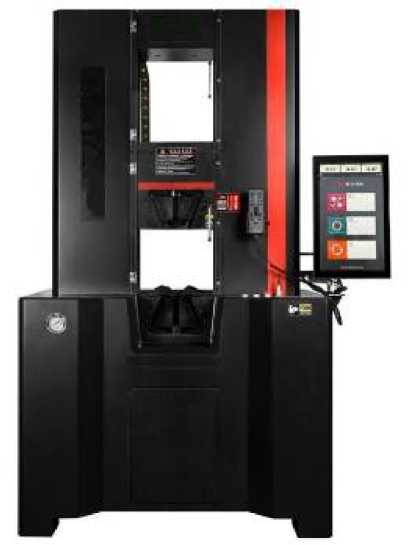

HS модификации HS-S

Модификация

Верхний предел измерений силы (нагрузки), кН

Диапазон измерений перемещения поршня гидроцилиндра, мм

HS-100.S

100

HS-300.S

300

HS-600.S

600

от 0 до 620

HS-1000.S

1000

HS-2000.S

2000

от 0 до 870

Модификация

Верхний предел измерений силы (нагрузки), кН

Диапазон измерений перемещения поршня гидроцилиндра, мм

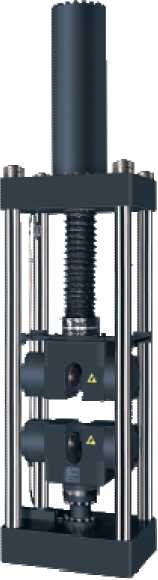

HS-300.UP

300

от 0 до 500

HS-600.UP

600

от 0 до 550

HS-1000.UP

1000

от 0 до 650

HS-2000.UP

2000

от 0 до 800

Модификация

Верхний предел измерений силы (нагрузки), кН

Диапазон измерений перемещения поршня гидроцилиндра, мм

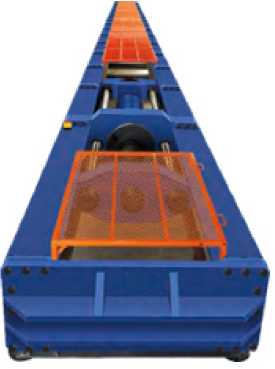

HS-300.G

300

от 0 до 2000¹)

HS-600.G

600

HS-1000.G

1000

HS-2000.G

2000

Примечания:

¹⁾ Фактическое значение измерений перемещения поршня гидроцилиндра указано в паспорте на машину

Наименование характеристики

Значение

Пределы допускаемой относительной погрешности измерений силы, %¹⁾

±0,5; ±1,0

Нижний предел измерений силы (нагрузки), % от верхнего предела датчика (датчиков), входящего в комплект машины²

1; 2

Пределы допускаемой абсолютной погрешности измерений перемещения поршня гидроцилиндра, мм, в поддиапазоне от 0 до 10 мм включ.

±0,05; ±0,1³⁾

Пределы допускаемой относительной погрешности измерений перемещения поршня гидроцилиндра, %, в поддиапазоне св. 10 мм до верхнего предела измерений

±0,5; ±1,0³⁾

Диапазон регулирования скорости нагружения, кН/с⁴⁾

от 0,01 до 60

Наименование характеристики

Значение

Предел допускаемой относительной погрешности регулирования скорости нагружения, %

±5

Примечания:

• ¹⁾ Фактическое значение предела допускаемой относительной погрешности измерений силы (нагрузки) указано в паспорте на машину и зависит от модели установленного датчика силы.

• ²⁾ Фактическое значение нижнего предела измерений силы (нагрузки) указано в паспорте на машину и зависит от модели установленного датчика силы.

• ³⁾ Для машин модификации HS-G.

• ⁴⁾ Фактическое значение диапазона регулирования скорости нагружения указано в паспорте на машину.

Модификация

Диапазон измерений перемещения (деформации), мм

DM-10.S

от 10,0 до 190,00

DM-11.S

от 10,0 до 290,00

DM-12.S

от 15,0 до 300,00

DM-13.S

от 10,0 до 490,00

DM-14.S

от 10,0 до 790,0

DM-15.S

от 10,0 до 890,0

DM-16.S

от -2,0 до 20,0

DM-17.S

от -2,5 до 12,5

DM-18.S

от -2,5 до 20,0

DM-19.S

от -2,5 до 25,0

DM-20.S

от -3,0 до 15,0

DM-21.S

от -3,0 до 30,0

DM-22.S

от -5,0 до 10,00

DM-23.S

от -2,0 до 20,0

DM-24.S

от -5,0 до 25,0

DM-25.S

от -5,0 до 50,0

DM-26.S

от -8,0 до 20,0

DM-27.S

от -8,0 до 40,0

DM-28.S

от -8,0 до 80,0

DM-29.S

от -1,0 до 10,0

DM-30.S

от -1,0 до 12,5

DM-31.S

от -2,0 до 20,0

DM-32.S

от -2,5 до 25,0

DM-33.S

от -5,0 до 50,0

DM-34.S

от -5,0 до 100,0

DM-35.S

от -0,5 до 200,0

Модификация

Диапазон измерения перемещений (деформации), мм

DM-36.S

от -0,5 до 250,0

DM-37.S

от -0,5 до 50,0

DM-38.S

от -0,5 до 100,0

DM-39.S

от -0,5 до 150,0

DM-40.S

от -0,5 до 200,0

DM-41.S

от 0 до 25,0

DM-42.S

от 0 до 60,0

DM-43.S

от 0 до 80,0

DM-44.S

от 0 до 100,0

DM-45.S

от 0 до 120,0

DM-46.S

от 0 до 200,0

DM-47.S

от 0 до 300,0

DM-48.S

от 0 до 500,0

Примечание

S - исполнение по точности измерений деформации и база установки указывается в паспорте на машину

Исполнение по точности измерений деформации (S)

Относительная погрешность определения начальной расчетной длины (базы), %

Допускаемая погрешность перемещений (деформации)

В диапазоне от 0 до 0,3 мм включ., мкм

В диапазоне св. 0,3 мм до наибольшего предела измерения, %

0,2

±0,2

±0,6

±0,2

0,5

±0,5

±1,5

±0,5

1

±1,0

±3

±1,0

2

±2,0

±6

±2,0

Модификаци

я

Габаритные размеры (длина^хширина^хвысота) , мм, не более¹⁾

Масса, кг, не более¹

⁾

Потребляема я мощность, кВт, не более

Параметры электрического питания

Значение напряжения переменног о тока, В

Значение частоты переменног о тока, Г ц

HS-100.T

580^х820^х1960

1500

5

от 380 до

418

от 49 до 51

HS-300.T

6

HS-600.T

650x950x2400

2400

7

Модификаци я

Габаритные размеры (длина^хширина^хвысота) , мм, не более¹⁾

Масса, кг, не более¹

⁾

Потребляема я мощность, кВт, не более

Параметры электрического питания

Значение напряжения переменног о тока, В

Значение частоты переменног о тока, Г ц

HS-1000.T

670x1020x2600

3400

8

от 380 до

от 49 до 51

HS-2000.T

820x1370x3300

10000

9

418

Примечание:

¹⁾ Машины могут выпускаться в специальном исполнении по заказу потребителя. В этом случае габаритные размеры и масса могут быть отличными. Фактические значения указываются в паспортах на машины.

Модификаци

я

Габаритные размеры (длинахширинахвысота) , мм, не более¹⁾

Масса, кг, не более¹

⁾

Потребляема я мощность, кВт, не более

Параметры электрического питания

Значение напряжения переменног о тока, В

Значение частоты переменног о тока, Г ц

HS-100.S

820x1100x2170

1500

2,5

от 380 до

418

от 49 до 51

HS-300.S

820x1100x2170

1500

2,5

HS-600.S

950x1260x2350

2400

3,5

HS-1000.S

1000x1420x2400

3400

4,0

HS-2000.S

1300x1900x3300

9000

8,0

Примечание:

¹⁾ Машины могут выпускаться в специальном исполнении по заказу потребителя. В этом случае габаритные размеры и масса могут быть отличными. Фактические значения указываются в паспортах на машины.

Модификаци

я

Габаритные размеры (длинаxширинаxвысота) , мм, не более¹⁾

Масса, кг, не более¹

⁾

Потребляема я мощность, кВт, не более

Параметры электрического питания

Значение напряжения переменног о тока, В

Значение частоты переменног о тока, Г ц

HS-300.UP

750x800x2300

2500

8,0

от 380 до

418

от 49 до 51

HS-600.UP

750x800x2900

3500

9,5

HS-1000.UP

750x1000x3900

6000

15,0

Модификаци я

Габаритные размеры (длина^хширина^хвысота) , мм, не более¹⁾

Масса, кг, не более¹

⁾

Потребляема я мощность, кВт, не более

Параметры электрического питания

Значение напряжения переменног о тока, В

Значение частоты переменног о тока, Г ц

HS-2000.UP

900x1300x4200

10000

18,0

от 380 до

418

от 49 до 51

Примечание:

¹⁾ Машины могут выпускаться в специальном исполнении по заказу потребителя. В этом случае габаритные размеры и масса могут быть отличными. Фактические значения указываются в паспортах на машины.

Модификаци

я

Габаритные размеры (длина^хширина^хвысота) , мм, не более¹⁾

Масса, кг, не более¹

⁾

Потребляема я мощность, кВт, не более

Параметры электрического питания

Значение напряжения переменног о тока, В

Значение частоты переменног о тока, Г ц

HS-300.G

20000x3100x2400

32000

18,0

от 380 до

418

от 49 до 51

HS-600.G

HS-1000.G

HS-2000.G

Примечание:

¹⁾ Машины могут выпускаться в специальном исполнении по заказу потребителя. В этом случае габаритные размеры и масса могут быть отличными. Фактические значения указываются в паспортах на машины.

Наименование характеристики

Значение

Условия эксплуатации:

• - температура окружающей среды, °С

• - относительная влажность, %

от +15 до +35

от 20 до 80

Средний срок службы, лет

15

Средняя наработка на отказ, ч

1000
