Номер по Госреестру СИ: 95956-25
95956-25 Блоки контроля насосных станций
(БКНС-4)
Назначение средства измерений:
Блоки контроля насосных станций БКНС-4 (далее по тексту - БКНС-4) предназначены для измерений параметров выходных сигналов первичных измерительных преобразователей (датчики с выходным унифицированным сигналом постоянного тока, термопреобразователи сопротивления, датчики с выходным числоимпульсным сигналом), а также обработки, хранения, отображения и передачи измерительной информации по стандартной линии связи. БКНС-4 обеспечивает контроль технологических параметров, сигнализацию, защиту и управление работой насосным агрегатом и сопутствующим оборудованием.

Внешний вид.
Блоки контроля насосных станций
Рисунок № 1
Программное обеспечение
БКНС-4 имеют встроенное программное обеспечение (далее - ПО).
ПО БКНС-4 предназначено для приема, обработки и формирования состояний входных и выходных сигналов.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные ПО |
Значение |
|
Идентификационное наименование ПО |
BKNS.app |
|
Номер версии (идентификационный номер) ПО, не ниже |
BKNS-4.xx.x |
|
Примечание - Номер версии ПО состоит из двух частей:
| |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и паспорта БКНС-4 типографским способом и на корпус БКНС путем наклейки полимерной пленки с нанесенным типографским способом текстом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Использование по назначению» документа 42 7621.003.00.000 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийТУ 26.51.65-003-20872624-2023 «Блоки контроля насосных станций БКНС-4. Технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 •IO-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока».
ПравообладательАкционерное общество «Научно-производственное объединение «ИНТРОТЕСТ» (АО «НПО «ИНТРОТЕСТ»)
ИНН 6661010721
Юридический адрес: 620078, г. Екатеринбург, ул. Студенческая, д. 55, ком. 106
Изготовитель
Акционерное общество «Научно-производственное объединение «ИНТРОТЕСТ»(АО «НПО «ИНТРОТЕСТ»)
ИНН 6661010721
Юридический адрес: 620078, г. Екатеринбург, ул. Студенческая, д. 55, ком. 106
Адрес места осуществления деятельности: 620078, г. Екатеринбург, ул. Студенческая, д. 55
Телефон: (343) 227-05-71, 383-47-49, 227-05-63, 227-12-46, 227-49-42
E-mail: introtest@introtest.com
Web-сайт: www.introtest.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)Адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Красноармейская, стр. 2а Телефон: 8 (343) 236-30-15
Е-mail: uraltest@uraltest.ru
Web-сайт: www.uraltest.ru
Принцип действия БКНС-4 основан на измерении параметров сигналов, поступающих на его входы от первичных измерительных преобразователей, с последующим вычислением на основе полученных результатов значений контролируемых технологических параметров и выводом для индикации на переднюю панель результатов измерений и вычисленных значений контролируемых параметров.
Режим работы БКНС-4 - непрерывный, круглосуточный. Накапливаемая информация сохраняется в виде архива расчетных значений технологических параметров за каждые 2 ч последних 30 сут.
Для вычисления значений контролируемых технологических параметров обеспечивается ввод с сенсорной панели и (или) по каналу связи RS-485 (протокол обмена MODBUS) настроечных параметров: коэффициент преобразования датчика расхода; верхний и нижний пределы диапазонов измерений контролируемых технологических параметров; тип термопреобразователей сопротивления. Значения настроечных параметров и архива расчетных значений технологических параметров сохраняются в ОЗУ с резервным питанием, обеспечивающим сохранение информации при отключенном питании в течение не менее 30 сут.
Конструктивно БКНС-4 представляет собой распределенный блок совокупных модулей, состоящих из модуля МСС43-PRC и периферийных модулей, которые объединяются в единую систему с помощью двухпроводной CAN-шины.
Заводской номер в цифровом формате типографским способом с нанесением защитного полимерного покрытия наносится на маркировочную табличку, закрепляемую на корпусе БКНС-4 методом наклеивания.
Нанесение знака поверки на БКНС-4 не предусмотрено.
Пломбировка БКНС-4 не предусмотрена.

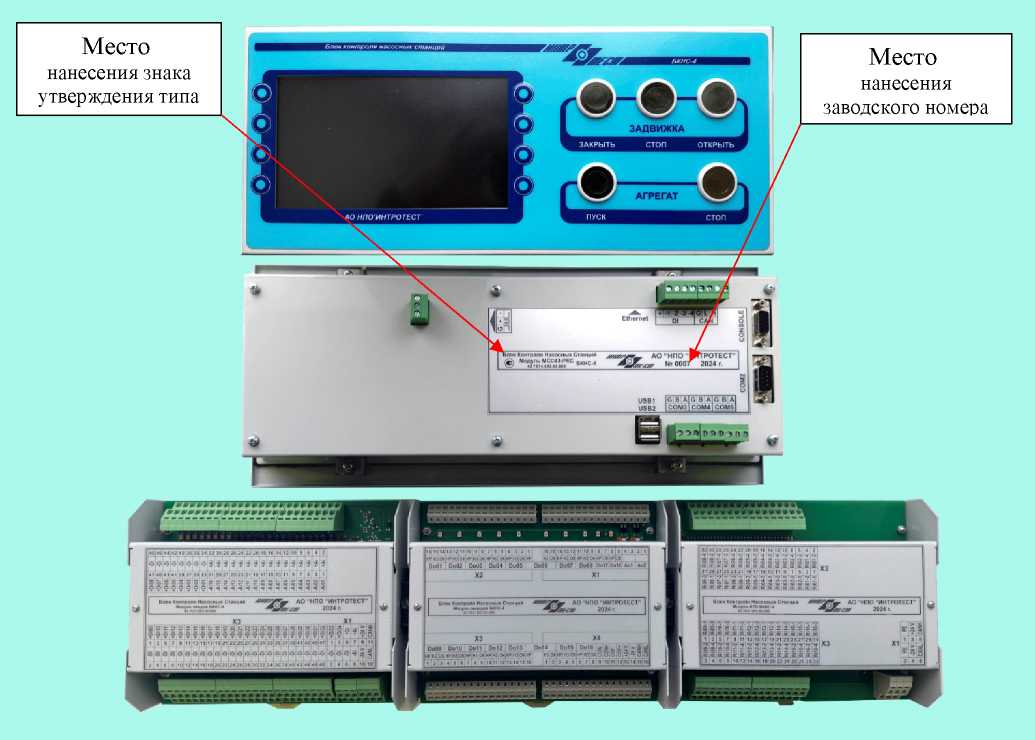

Общий вид средства измерений с указанием мест нанесения заводского номера, знака утверждения типа представлен на рисунке 1.
АГРЕГАТ
ЗАКРЫТЬ
СТОП
Место
Место
нанесения знака
нанесения
утверждения типа
1 ЗАДВИЖКА
заводского номера
Рисунок 1 - Общий вид передней и задней панели БКНС-4
Метрологические и основные технические характеристики БКНС-4 представлены в таблицах 2 - 4.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Аналоговый вход для подключения датчика с выходным | |
|
сигналом постоянного тока: | |
|
- диапазоны измерений силы постоянного тока, мА |
от 4 до 20 от 0 до 20 от 0 до 5 |
|
- пределы допускаемой основной приведенной погрешности измерений силы постоянного тока, % от диапазона измерений |
±0,2 |
|
- пределы допускаемой дополнительной приведенной погрешности измерений силы постоянного тока, вызванной изменением температуры окружающего воздуха на каждые 10 °С от нормальных условий эксплуатации, % от диапазона измерений |
±0,1 |
|
Аналоговый вход для подключения термопреобразователя сопротивления (ТС) с номинальной статической характеристикой 50М, 100М, 50П и 100П по ГОСТ 6651-2009: | |
|
- схема включения |
2-х, 3-х, 4-х проводная |
погрешности преобразования сигналов ТС, вызванной изменением температуры окружающего воздуха на каждые 10 °С от нормальных условий эксплуатации, °С |
от 0 до +100 ±0,5 |
|
±0,1 | |
|
Числоимпульсный вход: | |
|
- тип датчика |
«сухой контакт» |
|
- диапазон измерений частоты, Гц |
от 1 до 400 |
|
- пределы допускаемой относительной погрешности счета импульсов при числе импульсов не менее 2000, % |
±0,1 |
|
- пределы допускаемой относительной погрешности измерений частоты входного сигнала, % |
±0,1 |
|
Пределы допускаемой абсолютной погрешности хода часов реального времени, с/сут |
±4 |
|
Диапазоны значений расчетных величин контролируемых технологических параметров: - объем жидкости общий, м3 |
от 0 до 999999 |
|
от 0 до 999,9 от 0 до 999,9 |
|
- расход электроэнергии общий, кВт^ч |
от 0 до 999999,9 |
|
- расход электроэнергии за 2 ч, кВт^ч |
от 0 до 999,9 |
|
- расход электроэнергии, кВ'тч/ч |
от 0 до 999,9 |
|
- давление, кгс/см2 (кПа, МПа) |
от 0 до 250 |
|
- виброскорость, мм/с |
от 0 до 10,00 |
|
- уровень, м |
от 0 до 3,00 |
|
- уровень, см |
от 0 до 300 |
|
- осевой сдвиг оси вала, мм |
от -5,00 до 5,00 |
|
- рабочий ток двигателя, А |
от 0 до 250 |
|
Пределы допускаемой абсолютной погрешности вычисления значений контролируемых технологических параметров, ед. мл. р. |
±1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия эксплуатации:
|
от +15 до +25 от 30 до 80 от 84,0 до 106,7 |
|
Рабочие условия эксплуатации:
|
от -20 до +50 не более 80 при +35 °С от 84,0 до 106,7 |
|
Электропитание от источника постоянного тока: - напряжение, В |
24,0 ± 2,4 |
|
Потребляемая мощность, Вт, не более |
40 |
|
Габаритные размеры (длина х ширина х высота), мм, не более:
|
360х157х58 183x152x55 |
|
Масса, кг, не более |
7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
12 |
|
Средняя наработка на отказ, ч, не менее |
50 000 |
