Наименование измерительных каналов (ИК) системы

Принцип действия системы

Первичный измерительный преобразователь, входящий в состав

ИК системы

Регистрационный номер

ФИФ ОЕИ¹⁾

ИК массовой концентрации SO2,

NO, NO2

Оптический (УФ-спектроскопия)

Газоанализатор

ОМА-2000

-

ИК массовой концентрации CO

Оптический (ИК-спектроскопия)

Наименование измерительных каналов (ИК) системы

Принцип действия системы

Первичный измерительный преобразователь, входящий в состав ИК системы

Регистрационный номер ФИФ ОЕИ¹⁾

ИК объемной доли

O2

Электрохимический (на основе циркониевого датчика)

ИК объемной доли паров воды

Спектроскопия однолинейного молекулярного излучения

Газоанализатор

LGA-4100

-

ИК температуры

Терморезистивный

Измеритель параметров газового потока TPF-100

-

ИК давления

Т ензорезистивный

ИК скорости газового потока

Ультразвуковой

Расходомер-счетчик газа ультразвуковой ВЗЛЕТ РГ

80169-20

ИК параметров

пыли

Оптико-абсорбционный

Пылеизмеритель лазерный ЛИИ-05

47934-11

Заводской номер:

9

Год изготовления:

2023

Наименование

Обозначение

Количество

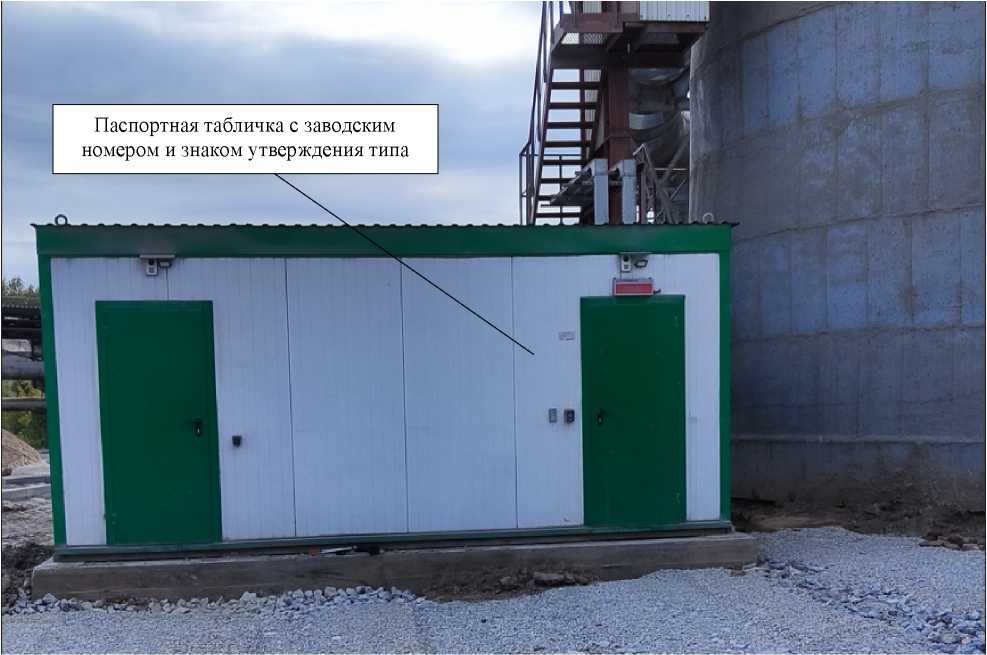

Система автоматического контроля выбросов загрязняющих веществ в атмосферу АО «Искитимцемент» в составе:

-

1 шт.

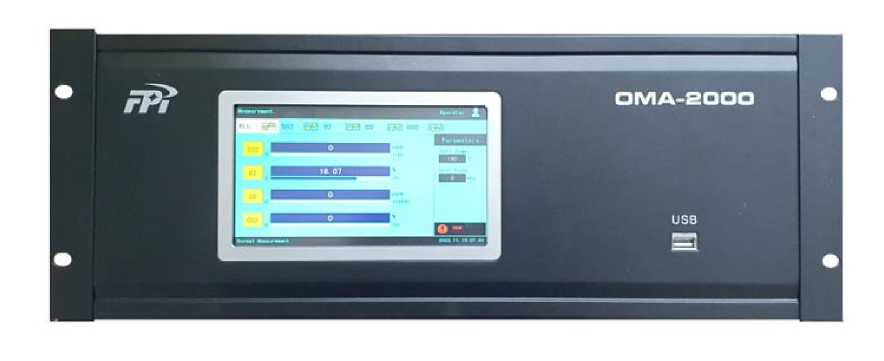

Г азоанализатор

ОМА-2000

1 шт.

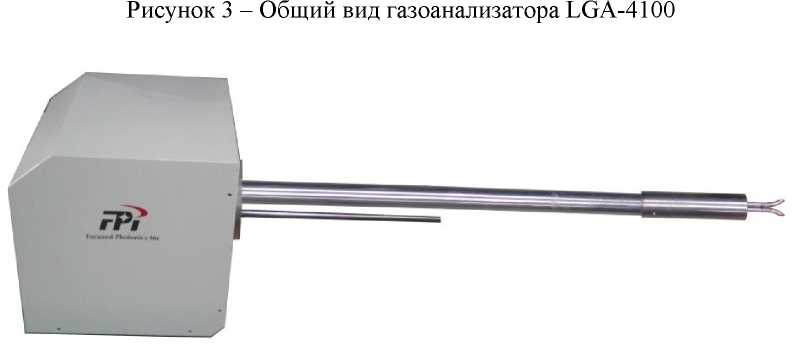

Г азоанализатор

LGA-4100

1 шт.

Измеритель параметров газового потока

TPF-100

1 шт.

Наименование

Обозначение

Количество

Расходомер-счетчик газа ультразвуковой

ВЗЛЕТ РГ

1 шт.

Пылеизмеритель лазерный

ЛПИ-05

1 шт.

Система сбора, обработки и передачи данных

ССОД

1 шт.

АРМ оператора на базе SCADA-системы

-

1 шт.

Блок подачи пробы CEMS-2000

-

1 шт.

Документация:

Системы автоматического контроля выбросов загрязняющих веществ в атмосферу АО «Искитимцемент».      Руководство      по

эксплуатации

ИТ012-2021.001 РЭ

1 экз.

Определяемый компонент

Диапазон измерений¹⁾ массовой концентрации, мг/м³ (объемной доли, %)

Участок диапазона измерений массовой концентрации, мг/м³ (объемной доли, %)

Пределы допускаемой погрешности в условиях эксплуатации²⁾, %

приведенной³⁾

относительной

Оксид углерода (СО)

от 0 до 3000

от 0 до 300 включ. св. 300 до 3000

±25

±25

Оксид азота (NO)

от 0 до 1300

от 0 до 130 включ. св. 130 до 1300

±25

±25

Диоксид азота

от 0 до 2000

от 0 до 200 включ.

±25

—

Опр еделяемый компонент

Диапазон измерений¹⁾ массовой концентрации, мг/м³ (объемной доли, %)

Участок диапазона измерений массовой концентрации, мг/м³ (объемной доли, %)

Пределы допускаемой погрешности в условиях эксплуатации²⁾, %

приведенной³⁾

относительной

(NO2)

св. 200 до 2000

—

±25

Диоксид серы

(SO)

от 0 до 270

от 0 до 30 включ. св. 30 до 270

±25

±25

Пары воды

(Н2О)

от 0 до 40 %

от 0 до 10 % включ. св. 10 % до 40 %

±25

±25

Кислород

(О)

от 0 до 30 %

от 0 до 5 % включ. св. 5 % до 30 %

±15

±15

• ¹⁾ Номинальная цена единицы наименьшего разряда измерительных каналов: NO, NO2, SO2, CO, О2, Н2О, - 0,1 мг/м³ (%).

• ²⁾ В соответствии с Постановлением Правительства РФ от 16.11.2020 г. № 1847, п. 3.1.3.

Участок диапазона измерений, в котором результаты измерений соответствуют обязательным метрологическим требованиям Постановления Правительства РФ № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» раздел 3, п. 3.1.3, от Cmin до Cmax , где Cmax - верхняя граница диапазона измерений, мг/м³, а Cmin, мг/м³, рассчитывается по формуле:

С    = ^сУ'^у

^Стт = _я  1

°тах

где Cy - верхняя граница участка диапазона измерений, в котором нормирована приведенная погрешность, мг/м³;

5max - наибольшее допустимое значение погрешности измерений согласно п. 3.1.3, раздела 3 Постановления Правительства РФ № 1847 от 16.11.2020, %;

Y - пределы допускаемой приведенной погрешности, %.

• ³⁾ Нормирующее значение - верхний предел участка диапазона измерений, в котором нормированы пределы допускаемой приведенной погрешности.

Наименование характеристики

Значение

Предел допускаемой вариации показаний, в долях от пределов допускаемой погрешности

0,5

Предел допускаемого времени установления выходного сигнала (Т0,9) без учета времени транспортирования пробы, с

300

Наименование характеристики

Значение

Диапазон измерений массовой концентрации пыли, мг/м³

от 20 до 10000

Пределы допускаемой относительной погрешности измерений массовой концентрации пыли,¹) %

±20

Пределы допускаемой  приведенной²) погрешности измерений

спектрального коэффициента направленного пропускания, %

±2

Диапазон измерений спектрального коэффициента направленного пропускания, % Т³⁾

от 0,5 до 95

• ¹⁾ Результаты измерений представляются в единицах массовой концентрации пыли (мг/м³) после проведения градуировки на месте эксплуатации с целью определения поправочного коэффициента (например, в соответствии с ГОСТ Р ИСО 9096-2006 «Выбросы стационарных источников. Определение массовой концентрации твёрдых частиц ручным гравиметрическим методом»).

• ²⁾ Нормирующее значение - верхняя граница диапазона измерений.

• ³⁾ Т - спектральный коэффициент направленного пропускания.

Наименование характеристики

Значение

Диапазон измерений температуры¹^ °С

от 0 до +250

Пределы допускаемой абсолютной погрешности измерений температуры, °C

±2,0

Диапазон измерений давления²⁾, кПа

от -10,0 до +10,0

Пределы допускаемой абсолютной погрешности измерений давления, кПа

±0,2

• ¹⁾ Температура дымовых газов.

• ²⁾ Разности давлений (дифференциального давления).

Наименование характеристики

Значение

Диапазон измерений скорости газового потока, м/с

от 0,05 до 40

Пределы допускаемой абсолютной погрешности при измерении скорости газового потока в рабочих условиях, м/с

±(0,03+0,03^v)¹⁾

Пределы допускаемой приведенной к ВПИ погрешности при преобразовании измеренного значения скорости газового потока в сигнал постоянного электрического тока, %

±0,1

¹⁾¹ v - скорость газового потока, м/с

Наименование характеристики

Значение

Время прогрева, мин, не более

60

Напряжение питания, В

от 342 до 418

Частота сети, Г ц

50

Потребляемая мощность, кВт, не более

25

Условия эксплуатации:

• - диапазон температуры окружающего воздуха (при установке в блок-контейнере с микроклиматом), ^°С

• - относительная влажность, %, не более

• - диапазон атмосферного давления, кПа

от -50 до +50

90

от 84 до 106,7

Наименование характеристики

Значение

Наработка до отказа, ч, не менее

24000

Средний срок службы, лет

10

Таблица 10 - Габаритные размеры и масса измерительных блоков и элементов систем

Наименование блока или элемента систем

Габаритные размеры, мм, не более

Масса, кг, не более

Высота

Ширина

Длина

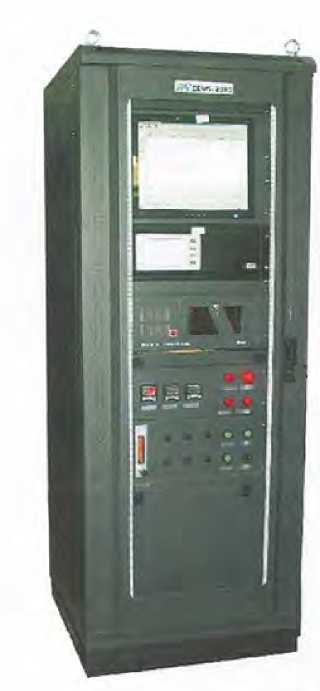

Специализированный шкаф для размещения газоанализатора и ПК

2000

700

700

100

TPF-100

300

300

1700

25

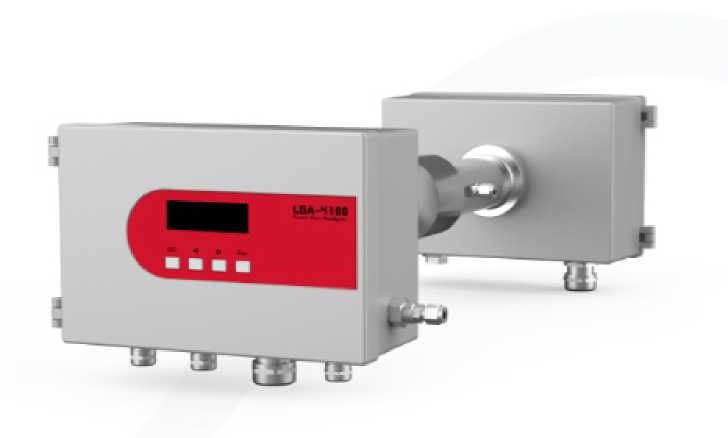

LGA-4100:

Излучатель

188

305

340

20

Приемник

188

305

390

20
