Номер по Госреестру СИ: 95676-25
95676-25 Измерители-индикаторы температуры и относительной влажности
(HDM/HSM)
Назначение средства измерений:
Измерители-индикаторы температуры и относительной влажности HDM/HSM (далее по тексту - измерители или приборы) предназначены для измерений температуры и относительной влажности окружающей воздушной среды в составе контрольно-измерительного оборудования мониторинга состояния высоковольтных преобразователей частоты (ВПЧ) с водяным охлаждением производства NANCAL Electric (Китай).
Внешний вид.
Измерители-индикаторы температуры и относительной влажности
Рисунок № 1
Внешний вид.
Измерители-индикаторы температуры и относительной влажности
Рисунок № 2
Общие сведения
Дата публикации - 17.06.2025
Срок свидетельства -
Номер записи - 197455
ID в реестре СИ - 1426085
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "Moore Industries International Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Исследование "Анализ рынка поверки Дальневосточного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на территории Дальнего Востока России и Восточной Сибири.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1167 от 2025.06.16 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Измерители-индикаторы температуры и относительной влажности (HDM/HSM)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Moore Industries International Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
28320-04 01.01.2010 |
Преобразователи напряжения, PAV Фирма "Moore Industries International Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
28494-04 01.01.2010 |
Преобразователи тока, PAC Фирма "Moore Industries International Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
28605-05 01.03.2010 |
Преобразователи измерительные программируемые, TRY/TRX Фирма "Moore Industries International Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
28791-05 01.04.2010 |
Преобразователи измерительные программируемые, THZ Фирма "Moore Industries International Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
29022-05 01.05.2010 |
Системы управления измерительные, NCS Фирма "Moore Industries International Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
29059-05 01.05.2010 |
Преобразователи измерительные программируемые, SPA2 Фирма "Moore Industries International Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
29215-05 01.06.2010 |
Преобразователи измерительные, ECT Фирма "Moore Industries International Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
29216-05 01.06.2010 |
Преобразователи измерительные программируемые, HIM Фирма "Moore Industries International Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
31988-06 01.07.2011 |
Преобразователи мощности измерительные, PWT, PVT, PWV Фирма "Moore Industries International Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
3 года | |
|
65189-16 |
Преобразователи давления пневматические, PIT Фирма "Moore Industries International Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
65276-16 |
Преобразователи давления электропневматические, IPT Фирма "Moore Industries International Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67889-17 |
Тахометр цифровой программируемый, FDY Фирма "Moore Industries International Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
95676-25 |
Измерители-индикаторы температуры и относительной влажности, HDM/HSM Фирма "Moore Industries International Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Справочный отчет по организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Кто поверяет Измерители-индикаторы температуры и относительной влажности (HDM/HSM)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Измерители-индикаторы температуры и относительной влажности (HDM/HSM)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Измерители-индикаторы температуры и относительной влажности HDM/HSM имеют только встроенное, метрологически значимое программное обеспечение (ПО). Данное ПО устанавливается на фирме-изготовителе во время производственного цикла, недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия. Идентификационные данные программного обеспечения приведены в таблице 1.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
HTZ |
|
Номер версии (идентификационный номер) ПО |
1.0 |
|
Цифровой идентификатор ПО |
отсутствует |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Проведение измерений» паспорта.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2415 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов».
ПравообладательФирма «Moore Industries International Inc.», США
Адрес: 16650 Schoenborn Street North Hills, California 91343-6196, U.S.A. Телефон/факс: (818) 894-7111 / (818) 891-2816
E-mail: info@miinet.com
Web-сайт: www.miinet.com
Изготовитель
Фирма «Moore Industries International Inc.», СШААдрес: 16650 Schoenborn Street North Hills, California 91343-6196, U.S.A. Телефон/факс: (818) 894-7111 / (818) 891-2816
E-mail: info@miinet.com
Web-сайт: www.miinet.com
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Фирма «Moore Industries International Inc.», СШААдрес: 16650 Schoenborn Street North Hills, California 91343-6196, U.S.A. Телефон/факс: (818) 894-7111 / (818) 891-2816
E-mail: info@miinet.com
Web-сайт: www.miinet.com
Принцип действия приборов основан на измерении и преобразовании сигналов, поступающих от первичных датчиков температуры и относительной влажности в унифицированный выходной сигнал силы постоянного тока в диапазоне от 4 до 20 мА с наложенным на него частотно-модулированным сигналом стандарта HART.
Измерители-индикаторы температуры и относительной влажности HDM/HSM состоят из блока датчиков температуры и относительной влажности HSM исполнения HSM/PT-RH/HDM/HDM/-CL6-VTB-VTRH [LH3Z] (далее тексту - блок HSM) и блока индикации HDM исполнения HDM/HSM/2x4-20MA/12-42DC/9M [ D3LCP] (блок HDM).
Конструктивно блок индикации HDM выполнен в металлическом корпусе цилиндрической формы, на лицевой панели которого расположены жидкокристаллический (ж/к) дисплей, который используется для индикации текущих значений измеряемых величин (температуры и относительной влажности) и/или расчетной величины (температура точки росы). Блок HSM подключается к блоку индикации HDM при помощи соединительного кабеля и обеспечивает измерение и передачу выходных сигналов от датчиков температуры и относительной влажности в цифровом формате в блок индикации HDM, который преобразовывает эти сигналы в аналоговые выходные сигналы силы постоянного тока в диапазоне от 4 до 20 мА, а также в сигналы для передачи по цифровому интерфейсу HART.
К измерителям-индикаторам температуры и относительной влажности HDM/HSM данного типа относятся измерители-индикаторы температуры и относительной влажности HDM/HSM с заводскими номерами: 2703902/2703885, 2703900/2703884, 2703901/2703891, 2703896/2703887, 2703894/2703889, 2703897/2703886, 2703899/2703888, 2703893/2703883, 2703898/2703892.
Общий вид измерителей в сборе представлен на рисунке 1.
Общий вид измерителей с указанием места нанесения заводского номера представлен на рисунке 2.

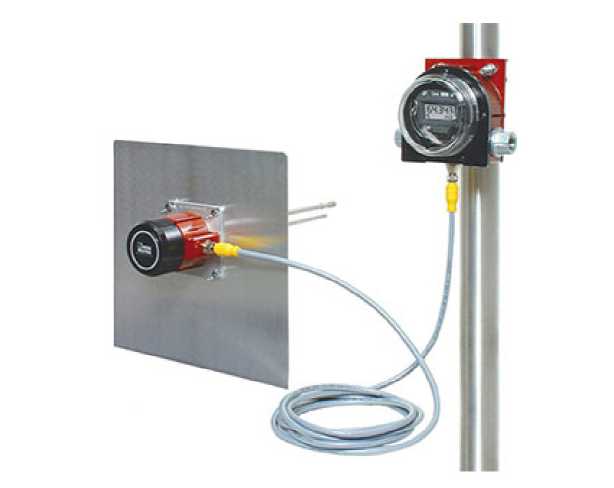

Рисунок 1 - Общий вид измерителей в сборе
Место нанесения заводского номера
Рисунок 2 - Общий вид измерителей с указанием места нанесения заводского номера
Пломбирование измерителей не предусмотрено. Заводской номер в виде обозначения, состоящего из арабских цифр, наносится на металлический шильдик, прикрепленный к корпусу блоков HDM и HSM. Конструкция измерителей не предусматривает возможность нанесения знака поверки на средство измерений.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Измеритель-индикатор температуры и относительной влажности |
HDM/HSM |
9 шт. |
|
Паспорт (на русском языке) |
- |
9 экз. |
Метрологические и основные технические характеристики измерителей-индикаторов температуры и относительной влажности HDM/HSM приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики преобразователя
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -40 до +110 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,5 |
|
Диапазон измерений относительной влажности, % |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности, % (при температуре окружающей среды от +10 до +50 °С) |
±5,0 |
Таблица 3 - Основные технические характеристики преобразователя
|
Наименование характеристики |
Значение |
|
Диапазон показаний температуры точки росы, °С |
от -45 до +100 |
|
Выходной сигнал, мА |
от 4 до 20 мА (+ HART) |
|
Напряжение питания постоянного тока, В |
от 12 до 42 |
|
Габаритные размеры, мм
|
087,1x82,3 157,5x118,5x86,9 |
|
Габаритные размеры измерительных зондов блока HSM (диаметрхдлина монтажной части), мм:
|
06,4x120,0 0(7,9...9,6)x135,0 |
|
Длина соединительного кабеля, м |
9,2 |
|
Масса, г:
|
960 1170 |
|
Рабочие условия эксплуатации:
|
от -40 до +85 до 95 |
