Модули конструктивно выполнены в пластиковых корпусах для монтажа на панель или стену и представляют собой программируемые микропроцессорные устройства, каждое из которых имеет в своём составе:

• -   микропроцессорный контроллер, предназначенный для организации и управления сбором, обработкой, хранением и передачей измерительной информации;

• -   часы реального времени (real time clock — RTC). RTC встроены непосредственно в микропроцессорный контроллер и тактируются от внешнего кварцевого генератора;

• -   частотно-импульсные входы, предназначенные для подключения средств измерений, имеющих выходной сигнал в виде частотных электрических непрерывных сигналов или электрических сигналов с дискретным изменением параметров (импульсов);

• -   запоминающее устройство, предназначенное для хранения измерительной информации;

• -   цифровой или радиоинтерфейс.

Модули изготавливаются в следующих исполнениях:

• -   ДЕКАСТ РМИ NB-IoT;

• -  ДЕКАСТ РМИ LoRaWAN;

• -  ДЕКАСТ РМИ RS.

Принцип действия модулей основан на аналого-цифровом преобразовании измеряемой частоты в цифровой код, ее цифровой обработке, преобразовании измеренной частоты в объемный и (или) массовый расходы воды или теплоносителя, тепловую или электрическую мощности и передачи результатов измерений во внешние измерительные системы.

Принцип действия модулей в части измерений количества дискретных сигналов (импульсов) заключается в преобразовании импульсов, поступающих на частотно-импульсные входы модуля, в соответствии с заложенными алгоритмами в цифровую форму и в соответствующие значения физических величин (активная, реактивная электрическая энергии, тепловая энергии, объем или масса вещества).

Модули исполнения ДЕКАСТ РМИ NB-IoT (Narrow Band-Internet of Things) используют для передачи данных сеть операторов сотовой связи. Модули исполнения ДЕКАСТ РМИ LoRaWAN (Long Range Wide Area Network) передают данные по радиоканалу на локальную базовую станцию. Модули исполнения ДЕКАСТ РМИ RS передают данные при получении запроса по интерфейсу RS-485.

В модулях исполнения ДЕКАСТ РМИ NB-IoT предусмотрено два режима работы: импульсный режим и режим 1-Wire. В модулях исполнений ДЕКАСТ РМИ LoRaWAN и ДЕКАСТ РМИ RS предусмотрен только импульсный режим работы.

В импульсном режиме модули ведут измерения количества импульсов, поступающих на импульсные входы от механического или электронного замыкателей (контактов).

В режиме 1-Wire модули обеспечивают информационный обмен с подключенными по интерфейсу 1-Wire модулями импульсов и данных (МИД И v2) по протоколу DSBP (Decast Serial Bus Protocol).

Выбор режима работы в модулях исполнения ДЕКАСТ РМИ NB-IoT осуществляется при помощи длительного воздействия на модуль магнитом (оптической головкой) в указанном на корпусе месте.

Суммарные количества импульсов, измеренных по каждому импульсному входу, а также измеренные подключаемыми к модулю МИД И v2, записываются в энергонезависимую память модуля каждый час.

Модули исполнений ДЕКАСТ РМИ NB-IoT и ДЕКАСТ РМИ LoRaWAN передают полученные данные в виде регулярных сообщений по радиоинтерфейсу в соответствии с установленным графиком отправки регулярных сообщений. Для случая отсутствия связи в данных модулях реализованы механизмы повторной отправки сообщений. Если модулю не удалось произвести отправку, то данные из сообщения помечаются как «неотправленные» н отправляются при следующем сеансе связи с учетом максимального размера сообщения.

При изменении состояния на сторожевом входе или при кратковременном воздействии (1...3 секунды) на модули магнитом (оптической головкой) в месте, указанном на корпусе модулей исполнений ДЕКАСТ РМИ NB-IoT и ДЕКАСТ РМИ LoRaWAN происходит отправка внеочередного сообщения.

Радиоинтерфейс модулей исполнения ДЕКАСТ РМИ NB-IoT представляет собой LTE модуль, работающий в сетях операторов сотовой связи NB-IoT.

Радиоинтерфейс модулей исполнения ДЕКАСТ РМИ LoRaWAN представляет собой приемопередатчик, работающий на частоте 868 МГц с модуляцией LoRa по протоколу LoRaWAN версии 1.0.2.

На корпусе модулей исполнения ДЕКАСТ РМИ NB-IoT размещаются светодиодные индикаторы и оптический порт. С помощью светодиодных индикаторов происходит информирование о ходе отправки внеочередных сообщений или о количестве подключенных к модулю по 1-Wire устройств. Светодиод может гореть зеленым, желтым или красным цветом. Оптический порт имеют и модули исполнения ДЕКАСТ РМИ RS.

Оптический порт предназначен для считывания архивов, текущих показаний, выполнения настройки и обновления прошивки устройства. Оптический порт активируется посредством воздействия на него магнитным полем при подключении к порту оптической головки, оборудованной магнитной шайбой. Порт отключается при снятии оптической головки или через минуту после отсутствия коммуникации через него.

Модули работают от внутренних элементов питания.

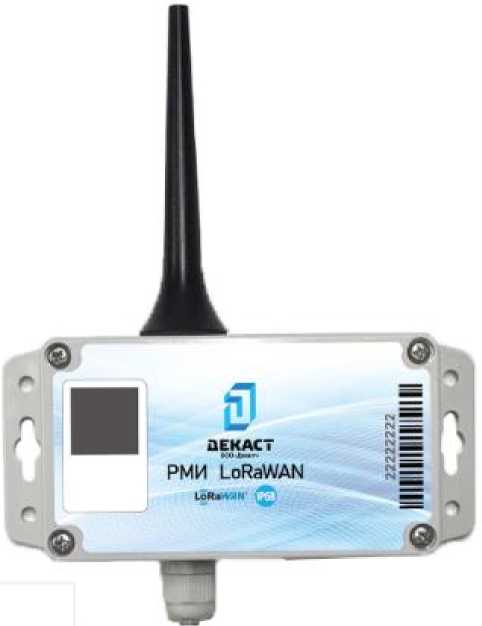

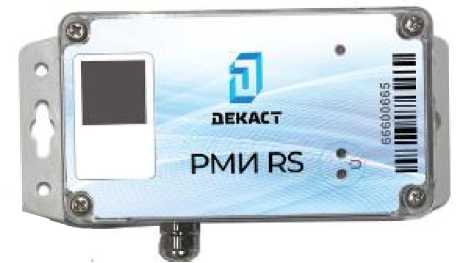

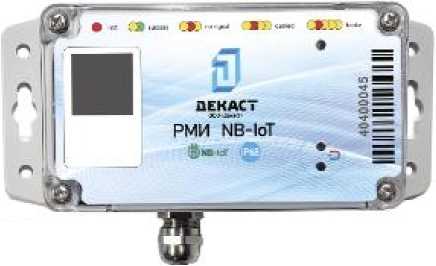

Общий вид модулей представлен на рисунке 1.

ДЕКАСТ РМИ NB-IoT

ДЕКАСТ РМИ RS

ДЕКАСТ РМИ LoRaWAN

Рисунок 1 - Общий вид модулей

Пломбирование модулей и нанесение знаков поверки и утверждения типа средств измерений на корпус средства измерений не предусмотрено.

Заводской номер в виде децимального кода, состоящего из арабских цифр, наносится на корпус модуля методом струйной печати или лазерной гравировки в соответствии с рисунком 2.

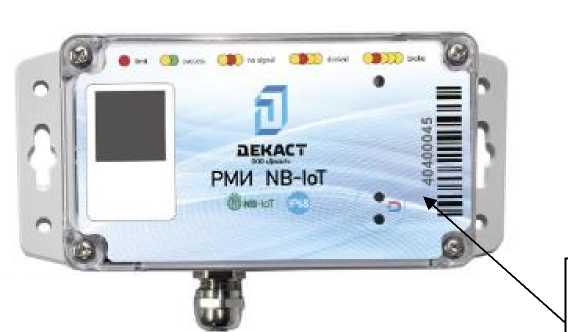

Рисунок 2 - Места нанесения заводского номера

в соответствии с таблицей 4

Таблица 4 - Комплектность

приведены в таблице 2 и 3

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики
