Номер по Госреестру СИ: 95669-25
95669-25 Измерители-сигнализаторы температуры масла и обмотки трансформаторов
(BW)
Назначение средства измерений:
Измерители-сигнализаторы температуры масла и обмотки трансформаторов BW (далее - измерители) предназначены для непрерывных измерений температуры масла трансформатора, его обмоток и для сигнализации превышения пороговых значений температуры.

Внешний вид.
Измерители-сигнализаторы температуры масла и обмотки трансформаторов
Рисунок № 1

Внешний вид.
Измерители-сигнализаторы температуры масла и обмотки трансформаторов
Рисунок № 2

Внешний вид.
Измерители-сигнализаторы температуры масла и обмотки трансформаторов
Рисунок № 3

Внешний вид.
Измерители-сигнализаторы температуры масла и обмотки трансформаторов
Рисунок № 4

Внешний вид.
Измерители-сигнализаторы температуры масла и обмотки трансформаторов

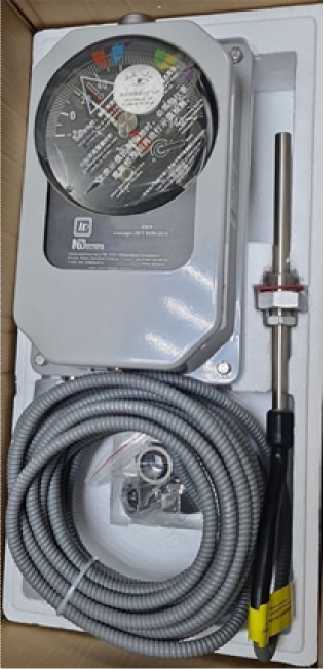

Рисунок № 5

Внешний вид.
Измерители-сигнализаторы температуры масла и обмотки трансформаторов
Рисунок № 6

Внешний вид.
Измерители-сигнализаторы температуры масла и обмотки трансформаторов
Рисунок № 7

Внешний вид.
Измерители-сигнализаторы температуры масла и обмотки трансформаторов
Рисунок № 8

Внешний вид.
Измерители-сигнализаторы температуры масла и обмотки трансформаторов
Рисунок № 9

Внешний вид.
Измерители-сигнализаторы температуры масла и обмотки трансформаторов
Рисунок № 10
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийпредставлены в разделе 4 «Методы контроля испытаний» стандарта предприятия.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия «Fujian LEAD Automatic Equipment Co., LTD».
ПравообладательFujian LEAD Automatic Equipment Co., LTD, КНР
Адрес: Building 1#, Nanling Branch Road No.1 Minhou Economic and Technological Development Zone, Fuzhou City, Fujian Province
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Измерители относятся к показывающим стрелочным приборам погружного типа и конструктивно выполнены в виде прямоугольного металлического корпуса для настенного монтажа, в котором размещены циферблат, кинематический механизм со стрелкой и сильфоны манометрической термосистемы, с присоединенным при помощи капилляра термобаллоном в цилиндрическом корпусе из латуни. Внутри корпуса измерителей (под съемной крышкой) также размещены сигнализирующие регулируемые электроконтактные устройства с релейными выходами (микровыключатели), а также клеммы для напряжения питания и вывода аналоговых выходных сигналов. Термометры могут оснащаться преобразователем положения стрелки в аналоговые выходные сигналы силы постоянного тока, а также встроенным в корпус термобаллона терморезистором с выходным сигналом электрического сопротивления.
Принцип действия измерителей основан на зависимости между температурой и давлением термометрического вещества - инертного газа, находящегося в герметично замкнутой манометрической термосистеме. Манометрическая термосистема состоит из термобаллона, соединительного капилляра и сильфона. Под воздействием температуры на термобаллон измерителя изменяется давление внутри манометрической системы, происходит растяжение сильфона, связанного со стрелкой отсчетного устройства (циферблата). Далее результат измерения температуры сравнивается с пороговыми значениями, заданными уставками. При достижении температуры заданной уставки или при повышении (понижении) температуры ниже (выше) уставки происходит соответственное изменение выходного сигнала управления релейными выходами.
Измерители-сигнализаторы температуры масла и обмотки трансформаторов BW изготавливаются в следующих модификациях: BWY, BWR. Измерители используют для измерений температуры масла в баке трансформатора (литера «Y» в обозначении) -модификация BWY (имеют шкалу измерений от -20 до +140 °С), а также для измерений температуры обмотки трансформатора (литера «R» в обозначении) - модификация BWR (имеют шкалу измерений от 0 до +160 °С). Корпуса измерителей имеют разные исполнения, представлены на рисунках 1 и 2.
Структура заказа (код заказа) измерителей представлены на рисунках 4 - 7.
Заводской номер измерителей, идентифицирующий каждый экземпляр средства измерений, в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится в виде наклейки на корпус измерителя (рисунок 3). Также на наклейку наносят тип измерителя BWY или BWR, температурный диапазон измерений и длину капиллярной трубки (в базовом исполнении длина 10 метров).

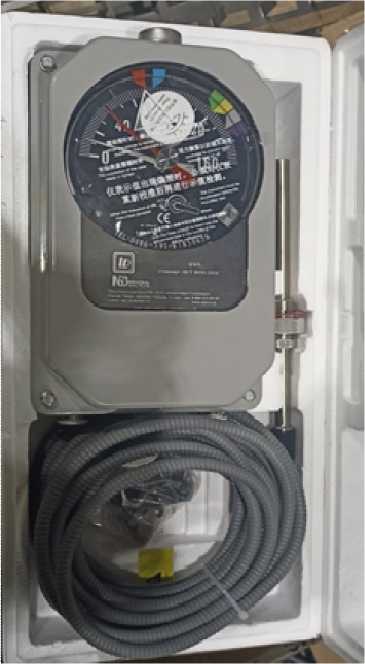

Общий вид измерителей с габаритными размерами представлен на рисунках 1-2.
Конструкция измерителей не предусматривает нанесение знака поверки на средство измерений.
Пломбирование измерителей не предусмотрено.
BWY BWR

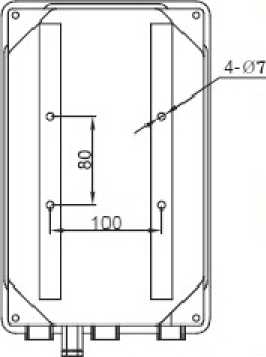

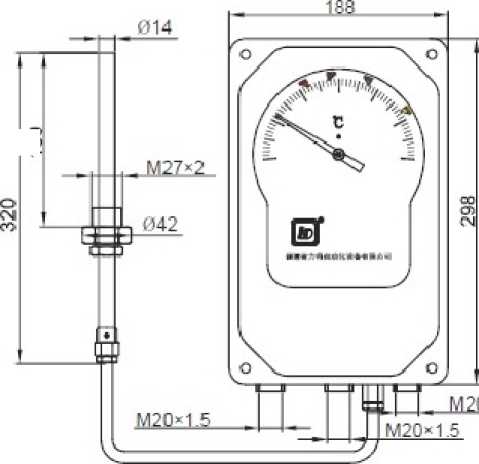

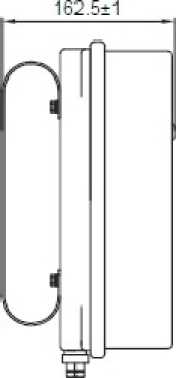

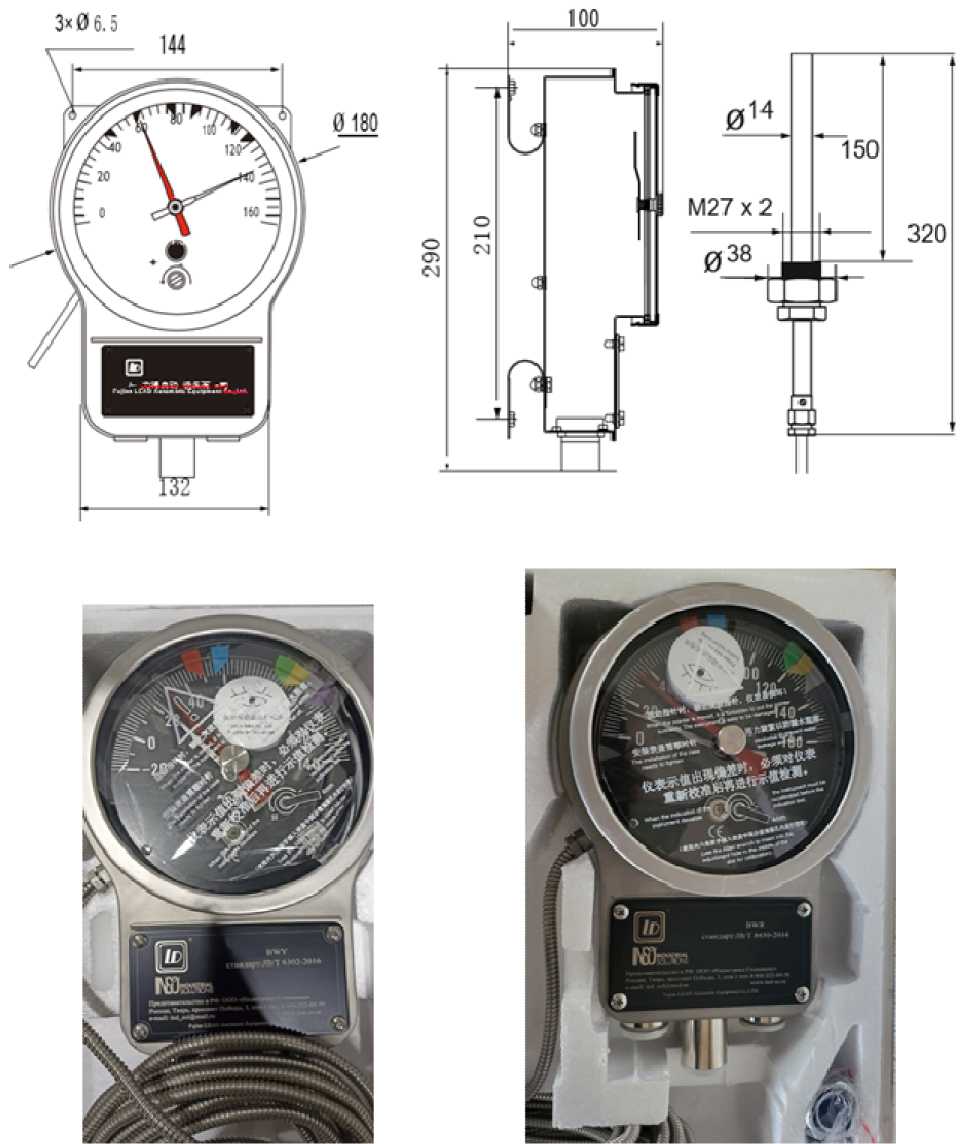

Рисунок 1 - Общий вид измерителя (стандартное исполнение корпуса)
150



BWY (W)
BWR (W)
Рисунок 2 - Общий вид измерителя (специальное (прямоугольное) исполнение корпуса)
Место нанесения заводского номера

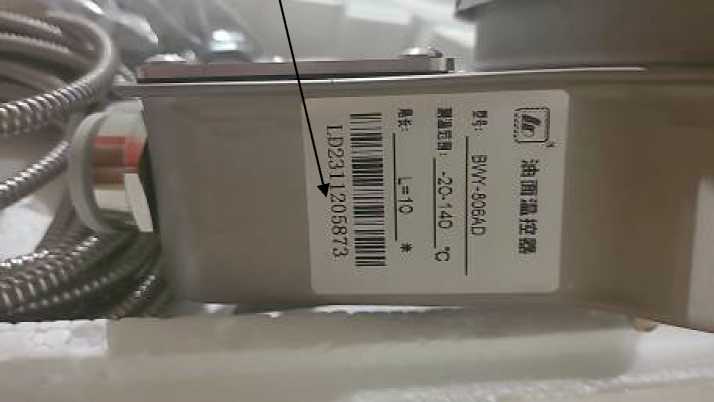

Рисунок 3 - Место нанесения заводского номера


ZI
liuiLHH JbhUEJlUUpHuTi LPJUJUI. :«JJ-S±4B3i.‘ 111 1Щ’Л 1Ч|кфК-Л'ЫШ JllhlfiM. flu 1Ш1В4
tdrjdH.iMej JO MjeipuH.
Рисунок 4 - Структура заказа измерителей BWY





4 - ipyijni.i KmrrpcHii.riF.nc выкпсчателен; Й - ipyirir Kcirrrpnin.iri.ix 1И.1К.1111ЧЛ1 елей.
A - ci,n in яыход Pl 1 IM); A A - дна ныхпда. Pl I GO: J7 - ib.'iriH ныхид 4-2(1 мА;
I)]) .1на (шхпди 4-20 мЛ; AD иди к ныхс1,.| Pl КХГ и идам ныкид 4-2® мА:
RS4S5 один выход ЙЙ4И5.
Длина взлилларвий rpvSKii. ушзываспя прп йфйрккввн заказа. Па уиатзгаао дпиеэ
ййСПКШГйТ I CHiejpciK.

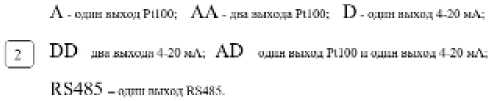

Рисунок 5 - Структура заказа измерителей BWR

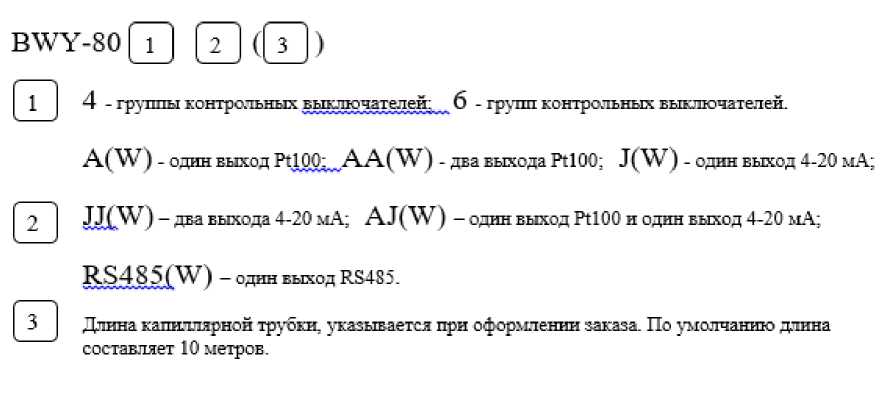

Рисунок 6 - Структура заказа измерителя BWY (W) в прямоугольном корпусе

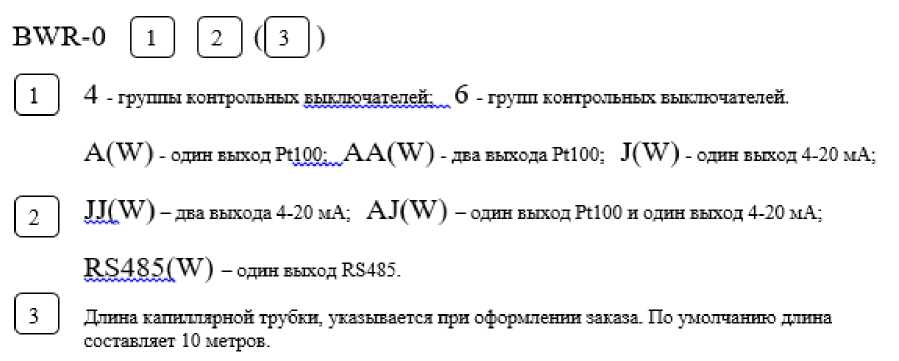

Рисунок 7 - Структура заказа измерителя BWR (W) в прямоугольном корпусе
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
BWY |
BWR |
|
Диапазон измерений температуры, °С |
от -20 до +140 |
от 0 до +160 |
|
Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений температуры, % |
±1,5 |
±2,0 |
|
Диапазон выходных аналоговых сигналов силы постоянного тока, мА |
от 4 до 20 | |
|
Пределы допускаемой приведенной (к диапазону измерений) погрешности выходных аналоговых сигналов, % |
±1,5 |
±2,0 |
|
Пределы допускаемой абсолютной погрешности срабатывания и разницы (вариации) переключения сигнализирующего устройства, °С |
±4,0 | |
|
Условное обозначение номинальной статической характеристики (НСХ) преобразования по ГОСТ 6651-2009 |
Pt100 | |
|
Температурный коэффициент, °С-1 |
0,00385 | |
|
Примечание - Наличие и количество выходных сигналов указывается в паспорте на изделие | ||
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Цена деления шкалы, °С |
2 |
|
Сопротивление электрической изоляции при температуре от +15 °С до +35 °С и относительной влажности воздуха от 30% до 80 % (при 100 В постоянного тока), МОм, не менее |
20 |
|
Длина соединительного капилляра, мм, не более |
12000 |
|
Длина термобаллона, мм, не более |
320 |
|
Диаметр корпуса термобаллона, мм |
14 |
|
Длина монтажной части термобаллона, мм, не менее |
150 |
|
Габаритные размеры корпуса измерителя (длина х высота х глубина), мм, не более |
190х300х165 |
|
Масса, кг, не более |
10,0 |
|
Номинальное значение напряжения питания переменного тока, В |
220 |
|
Условия эксплуатации:
|
от -60 до +70 95 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
87600 |
