Номер по Госреестру СИ: 95668-25
95668-25 Датчики давления и температуры
(MGT ДДТ-1)
Назначение средства измерений:
Датчики давления и температуры MGT ДДТ-1 (далее по тексту - датчики) предназначены для измерений давления и температуры жидкой среды на участке трубопровода скважины на месторождениях нефтяной и газовой отрасли промышленности.
Внешний вид.
Датчики давления и температуры
Рисунок № 1
Внешний вид.
Датчики давления и температуры
Рисунок № 2
Общие сведения
Дата публикации - 17.06.2025
Срок свидетельства - 16.06.2030
Номер записи - 197447
ID в реестре СИ - 1426077
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
MGT ДДТ-1-60, MGT ДДТ-1-40, MGT ДДТ-1-25, MGT ДДТ-1-10,
Производитель
Изготовитель - Общество с ограниченной ответственностью "МАГМАТЭК" (ООО "МАГМАТЭК")
Страна - РОССИЯ
Населенный пункт - г. Набережные Челны, Республика Татарстан
Уведомление о начале осуществления предпринимательской деятельности -
Для построения отчета необходимо в выпадающем списке выбрать интересующего производителя, а также тип СИ (селектор позволяет выбирать из списка несколько записей) и нажать кнопку [Далее].
В процессе построения отчета будет сформирована таблица, содержащая следующие колонки: Владелец, Производитель, Тип СИ и наименование, Кол-во поверок, Кол-во СИ. Последняя колонка является кликабельной и служит для отображения списка средств измерений.
Статистика
Кол-во поверок - 359
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 357
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1167 от 2025.06.16 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Датчики давления и температуры (MGT ДДТ-1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "МАГМАТЭК" (ООО "МАГМАТЭК")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95668-25 16.06.2030 |
Датчики давления и температуры, MGT ДДТ-1 Общество с ограниченной ответственностью "МАГМАТЭК" (ООО "МАГМАТЭК") (РОССИЯ г. Набережные Челны, Республика Татарстан) |
ОТ МП |
2 года |
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за весь период существования базы (с 2010 года).
Кто поверяет Датчики давления и температуры (MGT ДДТ-1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "НМОП" (RA.RU.311359) | 359 | 2 | 359 | 0 | 0 | 359 | 359 | 0 |
Стоимость поверки Датчики давления и температуры (MGT ДДТ-1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Датчики давления и температуры MGT ДДТ-1 имеют встроенное программное обеспечение (ВПО) и автономное программное обеспечение (ПО) «MGT Mobile». ВПО реализовано аппаратно и является метрологически значимым. Автономное ПО «MGT Mobile» устанавливается на мобильное устройство и предназначено для визуализации результатов измерений.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ВПО |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.00 |
Конструкция датчиков исключает возможность несанкционированного влияния на встроенное программное обеспечение и информацию, полученную в результате проведенных измерений. Защита ВПО и полученных данных от непреднамеренных и преднамеренных изменений соответствуют уровню «высокий» в соответствии с разделом 4 (п.4.5) рекомендации по метрологии Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийпредставлены в разделе 7 «Порядок проведения замеров» руководства по эксплуатации МГТ.11.00.00 РЭ «Датчик давления и температуры MGT ДДТ-1. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. №2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ТУ 26.51.52-002-13021587-2024 «Датчик давления и температуры «MGT ДДТ-1».
ПравообладательОбщество с ограниченной ответственностью «МАГМАТЭК» (ООО «МАГМАТЭК») ИНН 1650323392
Юридический адрес: 423800, РЕСПУБЛИКА ТАТАРСТАН (ТАТАРСТАН), Г.О. ГОРОД НАБЕРЕЖНЫЕ ЧЕЛНЫ, Г НАБЕРЕЖНЫЕ ЧЕЛНЫ, ПЕР А.ГАЙДАРА, Д. 20А, ОФ. 2
Изготовитель
Общество с ограниченной ответственностью «МАГМАТЭК» (ООО «МАГМАТЭК») ИНН 1650323392Юридический адрес: 423800, РЕСПУБЛИКА ТАТАРСТАН (ТАТАРСТАН), Г.О. ГОРОД НАБЕРЕЖНЫЕ ЧЕЛНЫ, Г НАБЕРЕЖНЫЕ ЧЕЛНЫ, ПЕР А.ГАЙДАРА, Д. 20А, ОФИС 2
Адрес места осуществления деятельности: 423800, РЕСПУБЛИКА ТАТАРСТАН, Г. НАБЕРЕЖНЫЕ ЧЕЛНЫ, ПЕР.А. ГАЙДАРА 20А
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, вн.тер.г. муниципальный округ Проспект Вернадского, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Конструктивно датчики состоят из пластикового корпуса, металлического штуцера, измерительного модуля, преобразователя давления, температуры и элемента питания. Преобразователи давления и температуры расположены в штуцере и подключены к измерительному модулю. Электропитание датчика обеспечивает съемный элемент питания, который установлен в отдельном отсеке корпуса.
Принцип действия датчиков заключается в преобразовании данных, полученных со встроенных преобразователей давления и температуры, измерительным модулем, сохранении их во внутренней памяти и передачи этих данных на регистрирующее устройство.
В преобразователе температуры используется зависимость его внутреннего электрического сопротивления от температуры. Электрическое сопротивление преобразователя преобразуется в напряжение, которое оцифровывается и пересчитывается в температуру.
В преобразователе давления используются тензорезисторы, расположенные на мембране. Тензорезисторы включены по мостовой схеме, сбалансированной при атмосферном давлении. При подаче давления на мембрану электрическое сопротивление тензорезисторов изменяется пропорционально приложенному давлению. Прибор оцифровывает и пересчитывает напряжение разбаланса моста в давление.
Датчики имеют следующие исполнения, отличающиеся верхним пределом измерения давления: MGT ДДТ-1-10, MGT ДДТ-1-25, MGT ДДТ-1-40, MGT ДДТ-1-60.
Общий вид датчиков представлен на рисунках 1-2.
Конструкция датчиков не предусматривает нанесение на корпус знака поверки. Опломбирование датчиков осуществляется стикер-наклейкой. Пломбировка выполнена с помощью полиэстерной клейкой ленты в виде прямоугольника, нанесенной на крышку с измерительным модулем датчика.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, в виде цифрового обозначения, состоящего из арабских цифр, наносится на шильдик при помощи лазерной гравировки или штамповки. Алюминиевый шильдик крепится на боковую часть корпуса датчика.
Изображение общего вида датчика с указанием места нанесения заводского номера представлено на рисунке 2.
Место нанесения пломбы в виде стпкер-паклепкп

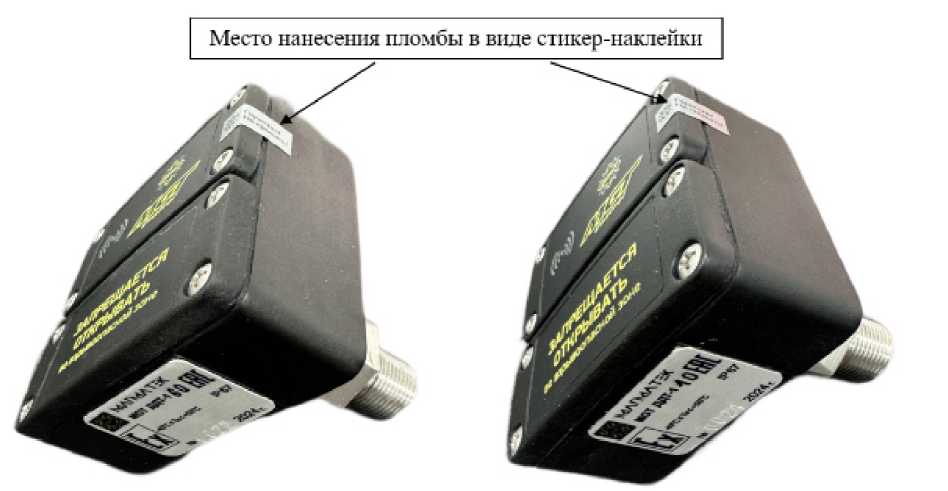

Рисунок 1 - Общий вид датчиков давления и температуры MGT-ДДТ-1 с указанием места пломбирования

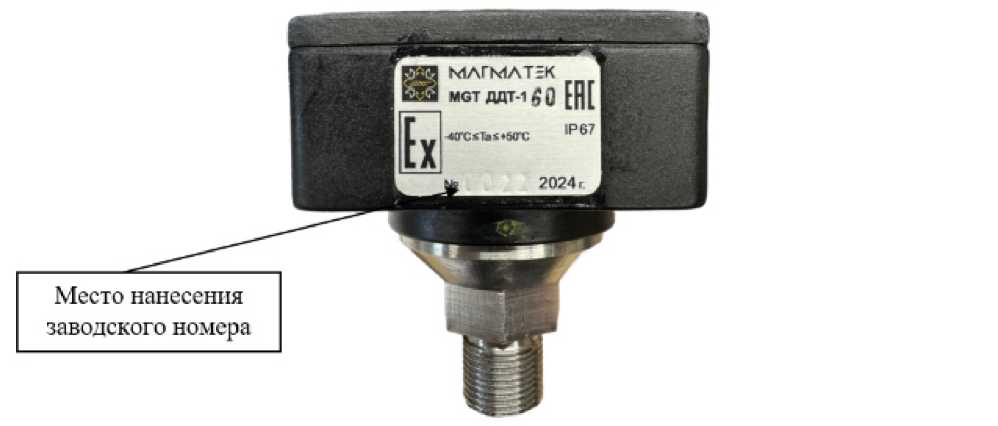

Рисунок 2 - Общий вид датчика с указанием места нанесения заводского номера
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерений избыточного давления, МПа
|
от 0 до 10 от 0 до 25 от 0 до 40 от 0 до 60 |
|
Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерений избыточного давления, % |
±0,15 |
|
Диапазон измерений температуры, °С |
от -20 до +50 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,2 |
аблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания: - сменный элемент питания, В |
3,6 |
|
Диапазон показаний температуры, °С |
от -40 до +50 |
|
Габаритные размеры (ширинахдлинахвысота), мм, не более |
78х78х92 |
|
Масса, кг, не более |
0,6 |
|
Маркировка взрывозащиты |
1Ex ib IIB T3 Gb X |
|
Степень защиты по ГОСТ 14254-2015 |
IP67 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +50 |
аблица 4 - Показатели надежности
|
Наименование |
Значение |
|
Средняя наработка на отказ, ч, не менее |
80000 |
|
Средний срок службы, лет, не менее |
5 |
