Номер по Госреестру СИ: 95666-25
95666-25 Счётчики аэрозольных частиц
(MIRKIP B330)
Назначение средства измерений:
Счетчики аэрозольных частиц MIRKIP В330 (далее - счетчики) предназначены для измерений счетной концентрации частиц в воздухе и неагрессивных газах.
Внешний вид.
Счётчики аэрозольных частиц
Рисунок № 1
Внешний вид.
Счётчики аэрозольных частиц
Рисунок № 2
Общие сведения
Дата публикации - 17.06.2025
Срок свидетельства - 16.06.2030
Номер записи - 197445
ID в реестре СИ - 1426075
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ОЛИЛ" (ООО "ОЛИЛ")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Отчет предоставляет агрегированные данные о стоимости поверки средств измерений по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются. В базе содержится более 700 тыс. записей.
В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.
Статистика
Кол-во поверок - 49
Выдано извещений - 3
Кол-во периодических поверок - 0
Кол-во средств измерений - 12
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1167 от 2025.06.16 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Счётчики аэрозольных частиц (MIRKIP B330)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ОЛИЛ" (ООО "ОЛИЛ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95599-25 02.06.2030 |
Преобразователи скорости воздушного потока взрывобезопасные, MFSGE374EX Общество с ограниченной ответственностью "ОЛИЛ" (ООО "ОЛИЛ") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95666-25 16.06.2030 |
Счётчики аэрозольных частиц, MIRKIP B330 Общество с ограниченной ответственностью "ОЛИЛ" (ООО "ОЛИЛ") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Кто поверяет Счётчики аэрозольных частиц (MIRKIP B330)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 49 | 6 | 49 | 0 | 3 | 49 | 49 | 0 |
Стоимость поверки Счётчики аэрозольных частиц (MIRKIP B330)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Счетчики имеют встроенное программное обеспечение (далее - ПО), являющееся полностью метрологически значимым. Основные функции ПО: обработка сигналов, полученных с фотоприемника, отображение, хранение и передача измеренных данных на внешние устройства, управление работой счетчика. Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
не ниже V3.1.3 |
|
Цифровой идентификатор ПО |
- |
Уровень защиты встроенного ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульные листы паспорта и руководства по эксплуатации счетчиков методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в подразделе 3.3 «Описание меню» документа «Счетчик аэрозольных частиц MIRKIP В330. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30 декабря 2021 г. № 3105 «Об утверждении Государственной поверочной схемы для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»;
ТУ 26.51.53-001-06719040-2022 «Счетчик аэрозольных частиц MIRKIP В330. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «ОЛИЛ» (ООО «ОЛИЛ»)
ИНН 7783756148
Адрес юридического лица: 125057, г. Москва, пр-кт Ленинградский, д. 57, эт. Цокольный, помещ. II, ком. 15, оф. 1
Изготовитель
Общество с ограниченной ответственностью «ОЛИЛ» (ООО «ОЛИЛ»)ИНН 7783756148
Адрес юридического лица: 125057, г. Москва, пр-кт Ленинградский, д. 57, эт. Цокольный, помещ. II, ком. 15, оф. 1
Адрес места осуществления деятельности: 141402, Московская обл., г. Химки, ул. Энгельса, д. 7/15, 4 подъезд, помещ. 10
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к.11
Принцип действия счетчиков - оптический, основан на измерении интенсивности рассеянного аэрозольными частицами лазерного излучения. При прокачке воздуха через измерительный объем аэрозольные частицы в пробе воздуха попадают в траекторию лазерного луча и рассеивают его. Рассеянный частицей свет собирается и фокусируется на фотоприемник, где световые импульсы преобразуются в электрические. Амплитуда электрического импульса пропорциональна размеру частицы, количество импульсов определяет число частиц в отобранной пробе. Расчет счетной концентрации аэрозольных частиц осуществляется программно с учетом объемного расхода прокачиваемой пробы.
Функционально счетчик состоит из измерительного датчика, пробоотборной системы и микропроцессорного устройства. Основными элементами измерительного датчика являются: источник света (лазерный диод), измерительный объем, фотоприемник, а также оптическая система, формирующая световой луч, и оптическая система, собирающая рассеянный аэрозольными частицами свет и фокусирующая его на фотоприемник. В пробоотборную систему входит вакуумный насос для прокачки воздуха и контрольный расходомер. Микропроцессорное устройство обрабатывает измерительные сигналы и обеспечивает управление работой счетчика.
Конструктивно счетчик выполнен в виде моноблока, внутри которого расположены все функциональные части, а также принтер для распечатки данных. Корпус изготовлен из нержавеющей стали. На передней панели счетчика расположен сенсорный дисплей, USB-порт и кнопка включения POWER. В верхней части корпуса находится пробоотборный вход, на задней панели - пробоотборный выход, разъем для подсоединения к сети питания и зарядки аккумуляторной батареи и порты Ethernet, USB, RS485 для передачи данных на внешние устройства, в том числе на персональный компьютер.
Результаты измерений представляются в виде дифференциальных или интегральных значений счетной концентрации аэрозольных частиц в измерительных каналах.
Питание счетчиков осуществляется от сети переменного тока и (или) от литий-ионной аккумуляторной батареи.
Счетчик является переносным прибором, при работе устанавливается на горизонтальную поверхность.

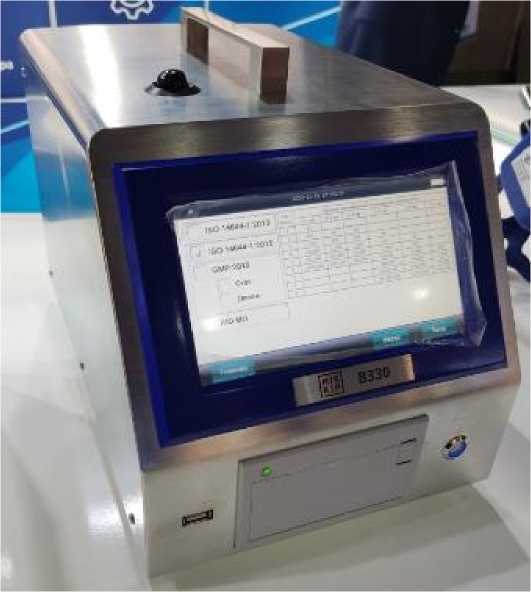

Общий вид счетчика представлен на рисунке 1.
Рисунок 1 - Общий вид счетчика
Идентификационные данные счетчика (тип, серийный номер, дата изготовления, товарный знак изготовителя) включены в его маркировку. Серийный номер имеет буквенно-цифровой формат (от восьми знаков и более).
Маркировка наносится методом термопечати на пластиковую этикетку, которая крепится клеевым способом на заднюю поверхность корпуса счетчика. Маркировка представлена на рисунке 2, место крепления этикетки с маркировкой - на рисунке 3.
Пломбировка счетчика для ограничения несанкционированного доступа к местам настройки (регулировки) не предусмотрена.
Нанесение знака поверки непосредственно на счетчики не предусмотрено.
(------------------------->Место крепления этикетки с маркировкой -----------------.--- --
MIR К1РСкорость отбора : 28.3 л/мин CH: СЗЗ
Счетчик аэротольных частии Тил: MIRKIP ВЗЗО
Дата
Место нанесения серийного номера
СДЕЛАНО 8
Рисунок 2 - Маркировка счетчика
Рисунок 3 - Вид счетчика сзади
аблица 4 - Комплектность счетчиков
|
Наименование |
Обозначение |
Количество |
|
Счетчик аэрозольных частиц MIRKIP B330 |
- |
1 шт. |
|
Аккумуляторная батарея |
- |
1 шт. |
|
Шнур питания |
- |
1 шт. |
|
Изокинетический пробоотборник |
- |
1 шт. |
|
Фильтр тонкой очистки |
- |
1 шт. |
|
Предохранитель |
- |
1 шт. |
|
Рулон бумаги для принтера |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений счетной концентрации аэрозольных частиц, дм-3 |
от 10 до 35000 |
|
Пределы допускаемой относительной погрешности измерений счетной концентрации аэрозольных частиц, % |
±20 |
|
Номинальный объемный расход отбираемой аэрозольной пробы, дм3/мин |
28,3 |
|
Пределы допускаемой относительной погрешности объемного расхода отбираемой аэрозольной пробы, % |
±5 |
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Собственный фон, импульс/за 5 мин, не более |
1 |
|
Диапазон пороговых значений*, мкм |
от 0,3 до 10 |
|
Параметры электрического питания от сети переменного тока: | |
|
- напряжение переменного тока, В |
от 198 до 242 |
|
- частота переменного тока, Гц |
от 49 до 51 |
|
Габаритные размеры, мм, не более: | |
|
- высота |
240 |
|
- ширина |
215 |
|
- длина |
285 |
|
Масса, кг, не более |
9 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +10 до +35 |
|
- относительная влажность окружающей среды при плюс 25 °С, | |
|
%, не более |
75 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
* Пороговое значение измерительного канала соответствует минимальному размеру | |
|
частиц, счет которых осуществляется в данном канале. | |
