Номер по Госреестру СИ: 95664-25
95664-25 Манометры мембранные
(WT)
Назначение средства измерений:
Манометры мембранные WT (далее по тексту - манометры) предназначены для измерений избыточного давления газов и жидкостей.

Внешний вид.
Манометры мембранные
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационных документов типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 2.1.4 «Устройство и работа» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа».
ПравообладательAnhui Weite Instrument Technology Co., Ltd, Китай
Адрес: No. 20 South Renhe Road, Tianchang City, Anhui Province, China
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Адрес места осуществления деятельности: 142300, Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: + 7 (495) 481-33-80
E-mail: info@metrologiya.prommashtest.ru
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.
Конструктивно манометры состоят из корпуса, внутри которого находится чувствительный элемент, соединенный через передаточный механизм со стрелкой, острый конец которой перемещается по окружности циферблата. Под воздействием измеряемого давления чувствительный элемент деформируется и с помощью передаточного механизма преобразуется перемещение стрелки относительно шкалы циферблата манометра.
Манометры данного типа имеют заводские номера в соответствии с таблицей 1.
Таблица 1 - Заводские номера манометров
|
№ |
Заводской номер |
|
1 |
WT22035608 |
|
2 |
WT22035650 |
|
3 |
WT22035658 |
|
4 |
WT22035754 |
|
5 |
WT22035607 |
|
6 |
WT22035759 |
|
7 |
WT22035806 |
|
8 |
WT22035805 |
|
9 |
WT22035601 |
|
10 |
WT22035602 |
Заводские номера в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносятся на шкалу манометра или на тыльную сторону корпуса манометра типографским методом.
Знак поверки наносится на защитное стекло манометра и (или) в паспорт манометра. Пломбирование манометра не предусмотрено.

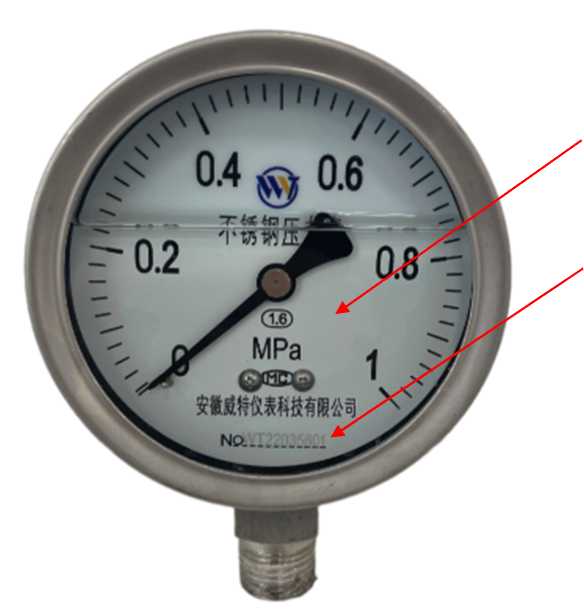

Общий вид манометров представлен на рисунке 1.
место нанесения заводского номера
место нанесения знака поверки
Рисунок 1 - Общий вид манометров
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений, МПа |
от 0 до 1 |
|
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений давления1), % |
±1,6 |
|
Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений давления, вызванной отклонением температуры окружающей среды от нормальных условий, на каждые 10 °С, % |
±0,4 |
|
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 84,0 до 106,0 |
|
1) вариация показаний средств измерений не превышает абсолютного значения допускаемой основной приведенной (к диапазону измерений) погрешности измерений давления | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: | |
|
- диаметр |
100 |
|
- длина |
140 |
|
Масса, кг, не более |
1,3 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -30 до +31 от 30 до 80 от 84,0 до 106,0 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка до отказа, ч, не менее |
87600 |
