Принцип действия компаратора основан на компенсации силы, возникающей под действием взвешиваемого груза, электромагнитной силой, создаваемой системой автоматического уравновешивания, рычажная система которой выполнена в виде моноблока. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой код. Результаты взвешивания выводятся на индикатор электронного блока.

Конструктивно компаратор состоит из двух блоков: весоизмерительного и электронного, соединённых между собой кабелем. Электронный блок может быть выполнен в корпусе белого или чёрного цвета.

Компараторы могут применяться в качестве рабочих эталонов единицы массы 1-го, 2-го, 3-го, 4-го или 5-го разрядов совместно с гирями, соответственно, 1-го, 2-го, 3-го, 4-го или 5-го разрядов (в зависимости от поверяемой гири, см. раздел «Метрологические и технические характеристики») для передачи единицы массы в соответствии с Государственной поверочной схемой для средств измерения массы (далее - ГПС для СИ массы).

Компараторы выпускаются двух модификаций КМ7202 и КМ7202А, различающихся размерами и формой грузоприёмного устройства. Форма грузоприемного устройства компаратора КМ7202 также позволяет его применять для взвешивания пикнометров.

В компараторе предусмотрены устройства:

• -   выборки массы тары;

• -   юстировки чувствительности внешней гирей;

• -   полуавтоматической установки нуля;

• -    слежения за нулём (заводская установка - устройство включено);

• -   установки по уровню (индикатор уровня и 4 регулировочные ножки);

• -   сообщения об ошибках;

• -   адаптации к внешним условиям: освещенности и вибрациям на рабочем месте.

Компараторы оснащены интерфейсом, совместимым с RS-232.

Общий вид модификаций компаратора приведен на рисунках 1 и 2.

Заводской номер, имеющий цифровой формат, наносится типографским способом на маркировочные таблички с обозначением И (см. таблицу 1), расположенных на электронном и весоизмерительном блоках. Место нанесения заводского номера приведено на рисунке 3.

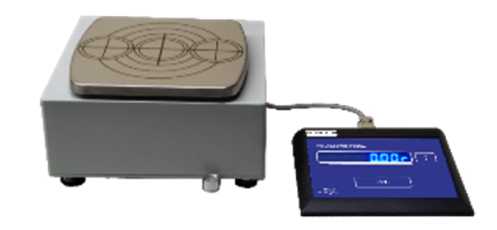

Рисунок 2 - Общий вид модификации компаратора КМ7202А. Грузоприёмное устройство с прямоугольной чашкой.

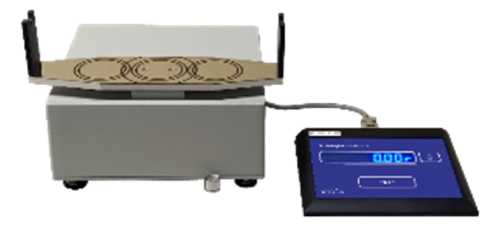

Рисунок 1 - Общий вид модификации компаратора КМ7202. Грузоприёмное устройство для взвешивания пикнометра.

На компараторе маркировочные надписи выполнены на металлической пластине -адресная информация (АИ) или самоклеющейся пленке с разрушающимся изображением при отклеивании. В таблице 1 приведено содержание маркировки, на рисунке 3 - расположение.

Таблица 1 - Содержание маркировки компараторов

Для защиты компараторов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, блоки весоизмерительный и электронный пломбируются поверх винтов стяжки корпуса защитной наклейкой изготовителя (обозначение наклейки «З»). При отклеивании разрушается изображение, нанесенное на наклейку. Отсутствие самой наклейки или разрушенное изображение надписей на наклейке свидетельствует об имевших место несанкционированных действиях.

Место нанесения заводского номера и знака утверждения типа

И

МИ

З

АИ

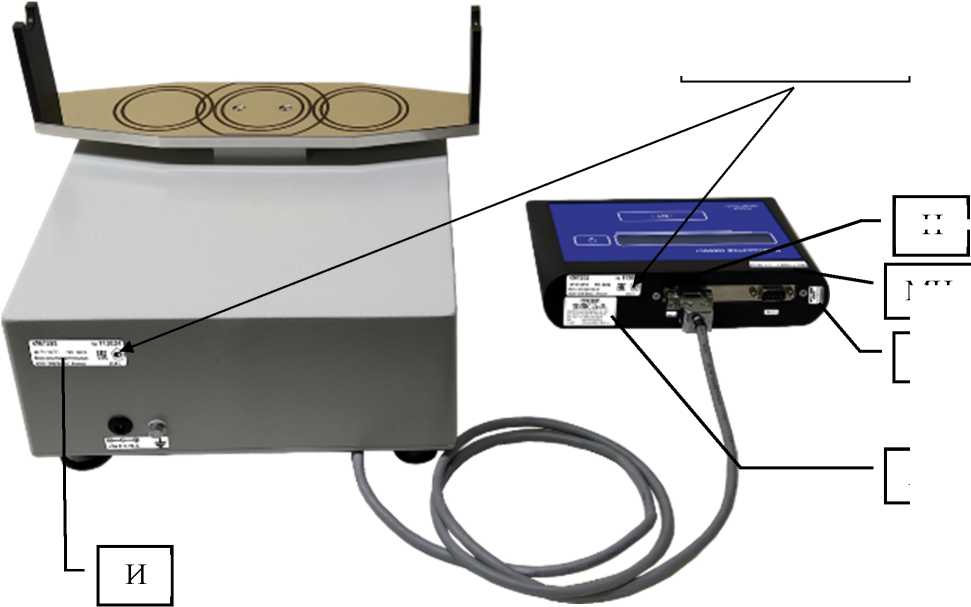

Рисунок 3 - Расположение табличек с маркировкой

Нанесение знака поверки на средство измерений не предусмотрено.

Таблица 7 - Комплектность компараторов

Таблица 3 - Основные метрологические характеристики

Таблица 4 - Минимальное число циклов взвешивания АВА при использовании компараторов КМ7 для сличений эталонных и рабочих гирь

Примечание - Г ирям с номинальными значениями массы, указанными в таблице, выпущенным до введения ГОСТ OIML R 111-1-2009, может передаваться единица массы при условии, что их пределы допускаемой абсолютной погрешности не менее пределов, установленных для гирь M1, M2 или M3 по ГОСТ OIML R 111-1-2009.

Таблица 5 - Основные технические характеристики

Таблица 6 - Показатели надежности
