Номер по Госреестру СИ: 95653-25
95653-25 Счетчики-расходомеры массовые кориолисовые
(КР)
Назначение средства измерений:
Счетчики-расходомеры массовые кориолисовые КР (далее - расходомеры) предназначены для измерений массы и объема жидкости в потоке, массового и объемного расходов жидкости, плотности и температуры жидкости.
Внешний вид.
Счетчики-расходомеры массовые кориолисовые
Рисунок № 1
Внешний вид.
Счетчики-расходомеры массовые кориолисовые
Рисунок № 2
Внешний вид.
Счетчики-расходомеры массовые кориолисовые
Рисунок № 3
Внешний вид.
Счетчики-расходомеры массовые кориолисовые
Рисунок № 4
Внешний вид.
Счетчики-расходомеры массовые кориолисовые
Рисунок № 5
Внешний вид.
Счетчики-расходомеры массовые кориолисовые
Рисунок № 6
Внешний вид.
Счетчики-расходомеры массовые кориолисовые
Рисунок № 7
Общие сведения
Дата публикации - 16.06.2025
Срок свидетельства - 09.06.2030
Номер записи - 197430
ID в реестре СИ - 1426051
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет; 1 год - для канала измерения плотности
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью «ИМС-Комплект»(ООО «ИМС-Комплект»)
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Видное
Уведомление о начале осуществления предпринимательской деятельности -
Отчёт «MM_5. Статистика по организациям, проводящим аттестацию МВИ ФГИС «Аршин»» показывает активность выбранной аттестующей организации с 2020 года. После выбора организации строятся ключевые показатели: дата первой и последней публикации, общее число аттестованных МВИ, доля статуса «Действует», число уникальных разработчиков (клиентов) и средний лаг от даты свидетельства до публикации.
Графики помогают увидеть динамику: помесячные публикации и кумулятив, распределение по статусам (stacked), баланс «новых vs возвращающихся» разработчиков, топ-5 видов измерений по месяцам. Дополнительно показываются топ-10 разработчиков и топ-10 «методов измерений», а также тепловая карта «год×месяц». Блок качества данных отражает долю карточек с контактами разработчика, заполненность ключевых полей (величина, пределы, погрешность) и долю публикаций с лагом ≤7 и ≤30 дней.
Сравнение YTD/LYTD по ISO-неделям позволяет оперативно оценивать темп текущего года. Наводите курсор для подсказок, используйте меню на графиках для выгрузки таблиц/изображений и сопоставляйте метрики — так проще выявить сезонность, «узкие места» в сроках публикаций и приоритетные направления работы с разработчиками.
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 4
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1825 дн.
Приказы РСТ, где упоминается данный тип СИ
№1153 от 2025.06.09 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Счетчики-расходомеры массовые кориолисовые (КР)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «ИМС-Комплект»(ООО «ИМС-Комплект»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95653-25 09.06.2030 |
Счетчики-расходомеры массовые кориолисовые, КР Общество с ограниченной ответственностью «ИМС-Комплект»(ООО «ИМС-Комплект») (РОССИЯ Московская обл., г. Видное) |
ОТ МП |
5 лет; 1 год - для канала измерения плотности |
Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.
Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.
В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.
Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Счетчики-расходомеры массовые кориолисовые (КР)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "НМОП" (RA.RU.311359) | 5 | 5 | 0 | 0 | 5 | 5 | 0 |
Стоимость поверки Счетчики-расходомеры массовые кориолисовые (КР)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение расходомеров является встроенным.
После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
Программное обеспечение расходомеров предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти результатов измерений.
Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Защита программного обеспечения расходомеров от несанкционированного доступа с целью изменения параметров, влияющих на метрологические характеристики, осуществляется механическим пломбированием и установкой пароля. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения расходомеров приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии ПО |
не ниже 1.00ХХ.ХХ1) |
|
Цифровой идентификатор ПО |
- |
|
1) Х - принимает значения от 0 до 9 и не относится к метрологически значимой части ПО | |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, закрепленную на корпусе электронного преобразователя и первичного преобразователя расхода, фотохимическим способом и в верхнюю часть справа титульных листов руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в главе 7 «Выполнение измерений» РЕГН.2024.001 РЭ «Счетчики-расходомеры массовые кориолисовые КР. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Росстандарта от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Росстандарта от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»;
ТУ 26.51.52-001-28430280-2024 Счетчики-расходомеры массовые кориолисовые КР. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «ИМС-Комплект» (ООО «ИМС-Комплект»)
ИНН 5003127910
Юридический адрес: 142701, Московская обл., г. Видное, ул. Ольховая, д. 4, помещ. VIII, ком. 9
Тел./факс: +7 (495) 109-05-13
Е-mail: main@ims-k.biz
Изготовитель
Общество с ограниченной ответственностью «ИМС-Комплект»(ООО «ИМС-Комплект»)
ИНН 5003127910
Юридический адрес: 142701, Московская обл., г. Видное, ул. Ольховая, д. 4, помещ. VIII, ком. 9
Адрес места осуществления деятельности: 308009, Белгородская обл., г. Белгород, ул. Волчанская, д. 167
Тел./факс: +7 (495) 109-05-13
Е-mail: main@ims-k.biz
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)Юридический адрес: 190005, г. Санкт-Петербург, Московский пр.-кт, д. 19
Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7«а» Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32
E-mail: office@vniir.org
Web-сайт: www.vniir.org
Правообладатель
Общество с ограниченной ответственностью «ИМС-Комплект» (ООО «ИМС-Комплект»)ИНН 5003127910
Юридический адрес: 142701, Московская обл., г. Видное, ул. Ольховая, д. 4, помещ. VIII, ком. 9
Тел./факс: +7 (495) 109-05-13
Е-mail: main@ims-k.biz
Принцип действия расходомеров основан на использовании сил Кориолиса. Жидкость, поступающая в первичный преобразователь расхода, разделяется на равные половины, протекающие через измерительные трубки. Под воздействием задающей катушки измерительные трубки выполняют колебательные движения в противоположных относительно друг друга направлениях. Детекторы, установленные на входе и выходе измерительных трубок, регистрируют сигналы синусоидальной формы, описывающие их движение относительно друг друга. При движении жидкости через измерительные трубки возникают силы Кориолиса, направленные против движения измерительных трубок, что способствует сдвигу фаз синусоидальных сигналов, полученных от входного и выходного детекторов. Массовый расход жидкости прямо пропорционален разнице во времени между сигналами входного и выходного детекторов. Плотность жидкости определяется путем измерения периода колебаний трубок расходомера, который прямо пропорционален плотности жидкости. Измерение температуры осуществляется при помощи термосопротивления, встроенного в расходомеры
Расходомеры состоят из первичного преобразователя расхода и электронного преобразователя.
Первичный преобразователь расхода представляет собой корпус, во внутренней части которого расположены две изогнутые измерительные трубки, задающая катушка и детекторы, представляющие собой сборку из катушки индуктивности и постоянного магнита.
Электронный преобразователь обеспечивает обработку сигналов, поступающих с первичного преобразователя расхода, регистрацию результатов измерений, индикацию измеренных данных на встроенном жидкокристаллическом дисплее, а также их передачу посредством аналоговых выходных сигналов или цифровых протоколов типа ModBus RTU или HART.
Расходомеры выпускаются в двух исполнениях: раздельное и интегральное. Раздельное исполнение характеризуется раздельным монтажом электронного преобразователя от первичного преобразователя расхода (электронный преобразователь может быть установлен на корпус первичного преобразователя расхода). Интегральное исполнение характеризуется монтажом электронного преобразователя непосредственно в первичный преобразователь расхода.

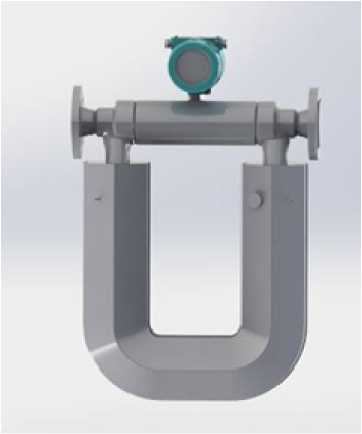

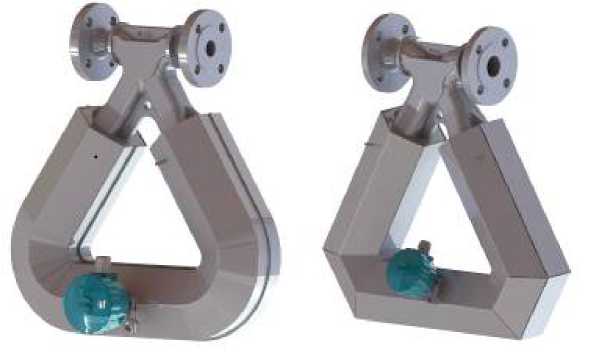

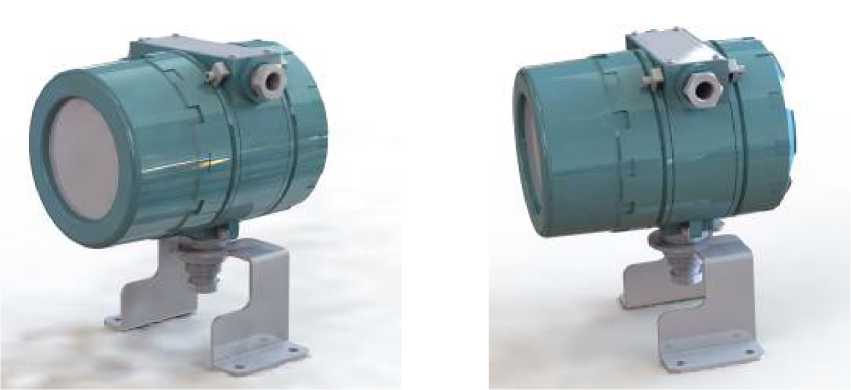

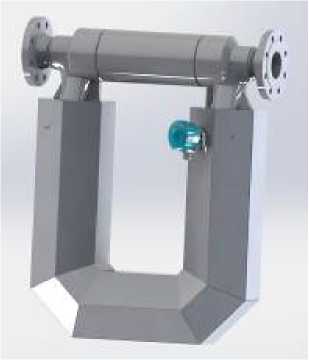

Общий вид расходомеров представлен на рисунке 1. Цвет элементов конструкции может отличаться.
первичный преобразователь расхода
электронный преобразователь а) Раздельное исполнение
б) Интегральное исполнение
Рисунок 1 - Общий вид расходомеров

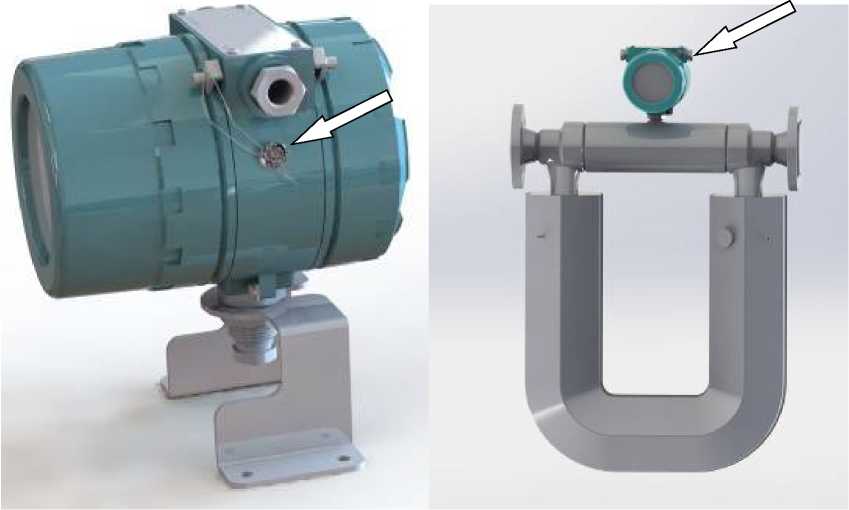

Пломбировка расходомеров осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу, установленную с помощью проволоки, проведенную через специальные отверстия, расположенные на корпусе вторичного преобразователя.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки приведены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Заводской номер расходомера в буквенно-цифровом формате наносится на маркировочную табличку, закрепленную на корпусе электронного преобразователя и первичного преобразователя расхода, фотохимическим способом.
Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.
ООО "ИМС-Комплект"
Счетчики-расходомеры массовые кориолисовые КР Первичный преобразователь расхода ТУ 26.51.52-001-28430280-2024
IP66 КР-00005
25 мм +/- 0,2% жидкость 8,0 МПа
8 т/ч
1Ex ib IIC T6...T2 Gb X
Заводской номер:
DN
Ex
Точность:
Рабочая среда:
ЕНГ
Температура рабочей среды: -40...+155 °С Материал трубок: 316L
Дата изготовления: 14.03.2024
Избыточное давление
Расход:
Сертификат ТР ТС012/2011: ЕАЭС RU.HA65.B.02225/24
_
а) первичный преобразователь расхода
ООО "ИМС-Комплект"
Ex
НИ
Счетчики-расходомеры массовые кориолисовые КР Электронный преобразователь 1Ex db [ib] IIC T6 Gb X IP66
О Заводской номер: КР-00005
Напряжение питания: 24 В
Температура окружающего воздуха: - 40..+70 °С
Выходные сигналы 4-20мА, RS-485
Дата изготовления: 14.03.2024
ТУ 26.51.52-001 -28430280-2024 Сертификат ТР ТС012/2011: ЕАЭС RU.HA65.B.02225/24
к______________________________________________________
б) электронный преобразователь
Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массового расхода жидкости1^ т/ч |
от 0,018 до 980 |
|
Пределы допускаемой относительной погрешности при измерении массы жидкости в потоке и массового расхода жидкости1^ % |
±0,10; ±0,15; ±0,20; ±0,25; ±0,50 |
|
Диапазон измерений объемного расхода жидкости1^ м3/ч |
от 0,018 до 980 |
|
Пределы допускаемой относительной погрешности при измерении объема жидкости в потоке и объемного расхода жидкости, % |
±0,5 |
|
Диапазон измерений плотности жидкости, кг/м3 |
от 650 до 1100 |
|
Пределы допускаемой абсолютной погрешности при измерении плотности жидкости, кг/м3 |
±1 |
|
Диапазон измерений температуры измеряемой среды, °C |
от -40 до +155 |
|
Пределы допускаемой абсолютной погрешности при измерении температуры жидкости, °C |
±0,5 |
|
1) - конкретное значение указывается в паспорте | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Номинальный диаметр1), DN, мм |
от 3 до 200 |
|
Измеряемая среда |
жидкость |
|
Диапазон температуры измеряемой среды, °C |
от -40 до +155 (2502)) |
|
Плотность измеряемой среды, кг/м3 |
от 650 до 1100 |
|
Избыточное давление измеряемой среды1), МПа, не более |
25 |
|
Выходные сигналы1):
|
от 0 до 10000 от 4 до 20 мА HART, RS485 Modbus RTU |
|
Габаритные размеры1), мм:
|
от 136 до 1120 от 326 до 1380 от 210 до 480 |
|
Масса1), кг, не более |
500 |
|
Номинальное напряжение электрического питания, В:
|
от 85 до 265 от 12 до 36 |
|
Потребляемая мощность, Вт, не более |
5 |
|
Условия эксплуатации:
|
от -40 до +70 95 от 84 до 106,7 |
|
Степень защиты от внешних влияющих воздействий по ГОСТ 14254-2015 |
IP66 |
|
1 |
2 |
|
Маркировка взрывозащиты:
|
1Ex db [ib] IIC T6 Gb Х 1Ex ib IIC Т6...Т2 Gb Х 1Ex db ib IIC T6 Gb X |
| |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
120000 |
