Принцип действия анализаторов определяется принципом действия модулей, которые входят в их состав:

• - модуль дифференциальной спектроскопии ультрафиолетового спектра: источник света испускает ультрафиолетовое излучение, которое по оптоволоконному кабелю попадает внутрь газовой проточной камеры. После частичного поглощения компонентами определяемого газа, излучение по оптоволоконному кабелю передается в спектрометр. Излучение рассеивается через дифракционную решетку и преобразуется в электрический сигнал на детекторе. Модуль используется для определения от 3 до 5 компонентов одновременно.

• - электрохимический модуль: газ через мембрану диффундирует на измерительный (рабочий) электрод, выполненный из благородных металлов. Высвобождающиеся при этом электроны проходят через электролит и эталонный электрод, формируя во внешней цепи сигнал постоянного тока. Величина этого сигнала прямо пропорциональна концентрации детектируемого газа. Благодаря контрэлектроду, потенциал электродов остаётся на неизменном уровне, значительно повышая стабильность ячейки и улучшая её измерительные свойства. Модуль используется для измерения содержания O2.

• - модуль на основе оксида циркония является разновидностью электрохимического модуля: определяемый газ и опорный газ разделены мембраной из ZrO2. При температуре свыше 770 K кристаллическая решетка ZrO2, легированная оксидами иттрия или кальция, становится проницаемой для ионов кислорода. Кислород через кристаллическую решетку ZrO2 течёт в сторону газа, с меньшим содержанием кислорода, стремясь выровнять парциальное давление, создавая поток ионов кислорода. Поток всегда направлен в сторону газа с меньшим парциальным давлением кислорода и создаёт на противоположных сторонах пластинки разность потенциалов, измеряемую электронной схемой. Модуль используется для измерения содержания O2.

• - модуль инфракрасной фотометрии: инфракрасное излучение направляется через проточную камеру в детектор. Перед детектором либо перед камерой с образцом установлен светофильтр, поглощающий весь спектр, за исключением тех длин волн, которые способны поглощать молекулы определяемого газа. Параллельно размещён параллельный оптический канал, в котором стоит другая камера с эталонным газом, не поглощающим в инфракрасной части спектра. Исследуемый газ в камере для образца вызывает поглощение определённых длин волн, присущих природе этого газа в соответствии с законом Бугера-Ламберта-Бера. Ослабление этого излучения измеряется инфракрасным детектором, по степени поглощения определяют концентрацию исследуемого газа в газовой смеси.

Конструктивно анализаторы представляют собой автоматические приборы непрерывного действия в стационарном исполнении, отличающиеся друг от друга перечнем определяемых компонентов и диапазонами измерений.

На лицевой панели анализаторов расположены жидкокристаллический экран и кнопки для управления прибором. На задней панели расположены впускной и выпускной штуцеры для подключения газовых линий, разъемы для подключения внешних устройств и электрического питания. У анализаторов с внешним отсеком газа впускной и выпускной штуцеры расположены на этом отсеке.

Отбор пробы производится с помощью встроенного вакуумного насоса.

Результаты измерений содержания компонентов могут быть представлены в млн^-1 (ppm), %, мг/м³.

Анализаторы имеют следующие выходные сигналы:

• - аналоговые выходы по току от 4 до 20 мА;

• - релейные выходы аварийных сигналов.

Дистанционный контроль и передача данных:

• - интерфейсы RS-232 и RS-485.

Визуализация данных:

• - показания, выводимые на ЖК-монитор анализатора.

Анализаторы обеспечивают выполнение следующих функций:

• - непрерывное измерение концентрации определяемого компонента;

• - возможность проведения автоматической градуировки по заданному циклу;

• - возможность автоматической установки нуля;

• - отображение показаний результатов измерений на дисплее прибора;

• - подача сигнализации при выходе за установленные значения порогов;

• - формирование унифицированного выходного аналогового токового сигнала от 4 до 20 мА.

Общий вид анализаторов представлен на рисунке 1.

Не предусмотрено нанесение знака поверки на анализаторы. Анализаторы имеют заводские номера, которые наносятся на идентификационную табличку печатным способом в виде буквенно-цифрового обозначения, металлическим методом с наклейкой или клепанием на заднюю или боковую панель прибора (рисунок 2). Пломбирование от несанкционированного доступа не предусмотрено.

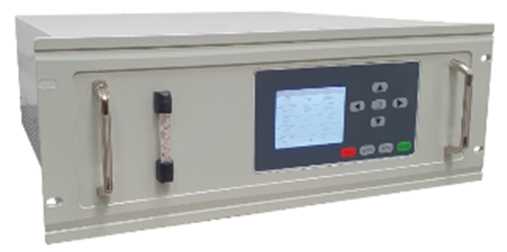

Рисунок 1 - Внешний вид анализаторов газа АКОНТ-100
