Номер по Госреестру СИ: 95635-25
95635-25 Источники питания постоянного тока
(АКИП-1195)
Назначение средства измерений:
Источники питания постоянного тока АКИП-1195 (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока.
Внешний вид.
Источники питания постоянного тока
Рисунок № 1
Внешний вид.
Источники питания постоянного тока
Рисунок № 2
Общие сведения
Дата публикации - 11.06.2025
Срок свидетельства - 09.06.2030
Номер записи - 197412
ID в реестре СИ - 1426013
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - UNI-TREND TECHNOLOGY CO., LTD
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1152 от 2025.06.09 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Источники питания постоянного тока (АКИП-1195)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Хабаровск - город в России, административный центр Хабаровского края. Один из крупнейших политических, образовательных и культурных центров Дальнего Востока России. Крупнейший город на Дальнем Востоке с населением 617 441 человек.
Расположен в центре пересечения международных железнодорожных и воздушных транспортных путей на правом берегу Амурской протоки и реки Амур на Среднеамурской низменности, недалеко от границы с Китаем (на катере от речного вокзала до ближайшего китайского города Фуюань около 65 км).
Экономика Хабаровского края диверсифицирована, базируется на развитом и многоотраслевом промышленном производстве, транспортном обслуживании основных грузопотоков. Ведущими отраслями хозяйственного комплекса края являются промышленность (24,6% валового регионального продукта), транспорт и связь (17,3%), торговля (13,9%). В промышленном производстве доля обрабатывающих отраслей составляет более 79%. Основными отраслями промышленности региона являются металлургия, машиностроение, энергетика, нефтепереработка, добыча - угля и руд цветных металлов и производство продуктов питания.
Отчет "Анализ рынка поверки в Хабаровске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Хабаровск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Источники питания постоянного тока (АКИП-1195)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Источники питания постоянного тока (АКИП-1195)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) источников записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер ПО), не ниже |
1.01 |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделах «РАБОТА С ПРИБОРОМ» и «НАСТРОЙКА ПРИБОРА» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Стандарт предприятия «Источники питания постоянного тока АКИП-1195».
ПравообладательUNI-TREND TECHNOLOGY CO., LTD, Китай Адрес: No. 6, Industrial North 1st Road, Songshan Lake Park, Dongguan City, Guangdong Province, China
Телефон: +86-769-85723888
Web-сайт: https://www.uni-trend.com
Изготовитель
UNI-TREND TECHNOLOGY CO., LTD, КитайАдрес: No. 6, Industrial North 1st Road, Songshan Lake Park, Dongguan City, Guangdong Province, China
Телефон: +86-769-85723888
Web-сайт: https://www.uni-trend.com
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ)Адрес: 111141, г. Москва, ул. Плеханова, д. 15А
Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
E-mail: prist@prist.ru
Web-сайт: http://www.prist.ru
Правообладатель
UNI-TREND TECHNOLOGY CO., LTD, Китай Адрес: No. 6, Industrial North 1st Road, Songshan Lake Park, Dongguan City, Guangdong Province, ChinaТелефон: +86-769-85723888
Web-сайт: https://www.uni-trend.com
По принципу действия источники относятся к программируемым линейным источникам питания. Источники имеют три канала с набором режимов и функций: регулируемые стабилизированные напряжение и сила постоянного тока; локальное управления; дистанционное управления. Регулировка выходных напряжения и силы тока осуществляется независимо друг от друга. Источники оснащены встроенной памятью для записи значений выходных параметров. Источники снабжены защитой от перегрузки по напряжению, по току, защитой от перегрева.
Управление и контроль режимами работы источников осуществляется встроенным микроконтроллером. На лицевой панели источников расположен дисплей с показаниями вольтметра, амперметра, ваттметра, функциональные клавиши, выходные клеммы трех каналов источника питания и регуляторы для установки выходных параметров напряжения и тока. На задней панели источников расположены: интерфейсы RS-232, USB и цифрового дистанционного управления; вентиляционное отверстие, переключатели напряжения питания и разъем сети питания.
Конструктивно источники выполнены в металлических корпусах настольного исполнения, допускающих монтаж в приборную стойку.
Модификации источников, представленные в таблице 1, отличаются диапазонами установки выходных параметров.
|
Таблица 1 - М |
одификации источников | ||||
|
Модификация |
ивых, В/ 1вых, А/Рвых, Вт |
ивых, В |
А |
Рвых, Вт |
ивых, В/ 1вых, А/Рвых, Вт2) |
|
1, 2 каналы |
3 канал |
4 канал USB | |||
|
АКИП-1195/1 |
от 0 до 30 / от 0 до 5 / 150 |
от 0 до 6 или фиксированные значения 1,8 / 2,5 / 3,3 / 5,0 | |||
|
АКИП-1195/2 |
от 0 до 30 / от 0 до 3 / 90 |
3 |
15 |
5 / 2 / 10 | |
Примечание:
-
1) 1 ивых, В/ 1вых, А/Рвых, Вт - выходные значения напряжения, тока и максимальной мощности.
-
2) 4 канал USB используется для зарядки телефонов. Выходные характеристики этого канала
не нормируются.
Источники оснащены цифровыми измерителями напряжения и силы тока, позволяющими контролировать одновременно оба параметра.
Серийный номер, идентифицирующий каждый экземпляр источников, в виде цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на корпус при помощи наклейки, размещаемой на задней стороне корпуса.
Корпус источников позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.
Для предотвращения несанкционированного доступа к внутренним частям источников пломбируются крепежные винты на задней стороне корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.
Б

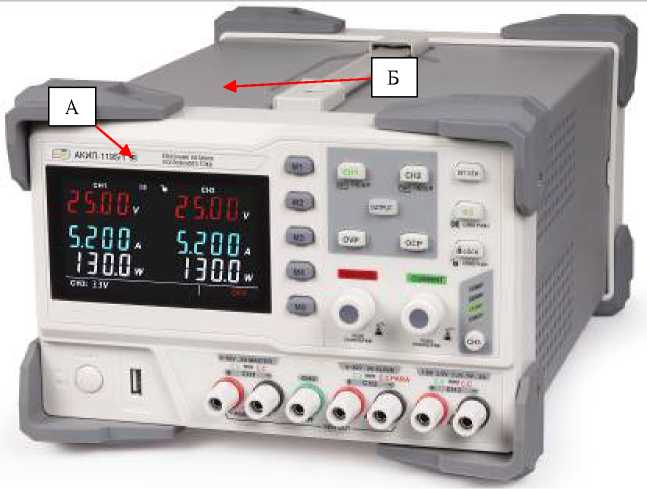

Рисунок 1 - Общий вид источников с местом нанесения знака утверждения типа (А) и нанесения знака поверки (Б)
А
|
ЕЖ b Н1 W0D. 52Оо’. |
Г
fMC-’
В

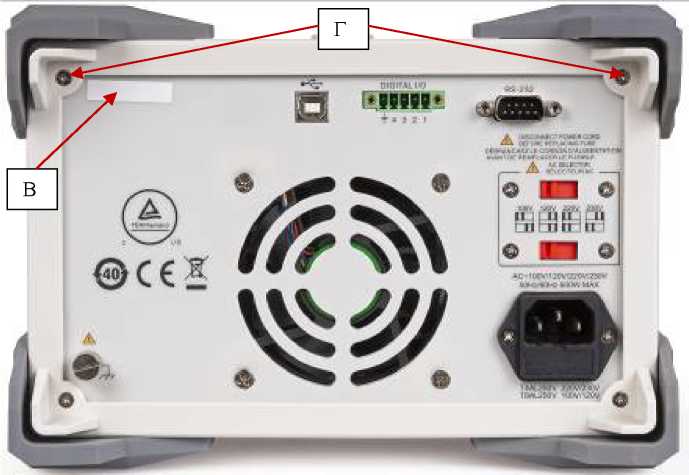

Рисунок 2 - Вид задней панели источников с местами нанесения серийного номера (В) и пломбировки от несанкционированного доступа (Г)
Цвет корпуса источников может отличаться от представленного на рисунках.
Таблица 3 - Пределы допускаемой основной абсолютной погрешности установки и измерения напряжения
|
Модификация |
Каналы 1, 2 |
Канал 3 |
|
Пределы допускаемой абсолютной погрешности установки напряжения, В | ||
|
АКИП-1195/1 АКИП-1195/2 |
±(0,001-U+0,030) |
±(0,03/U) |
|
Пределы допускаемой абсолютной погрешности измерения напряжения, В | ||
|
АКИП-1195/1 АКИП-1195/2 |
±(0,001-U+0,030) |
- |
|
Примечания: U - значение напряжения постоянного тока, установленное/измеренное на источнике, В | ||
Таблица 4 - Пределы допускаемых значений нестабильности выходного напряжения при изменении силы тока в нагрузке
|
Модификация |
Нестабильность напряжения при изменении силы тока нагрузки, В | ||
|
Каналы 1, 2 |
Канал 3 | ||
|
номинальный ток от 0 до 3 A включ. |
номинальный ток св. 3 до 5 A включ. | ||
|
АКИП-1195/1 АКИП-1195/2 |
±(0,0001-U+0,003) |
±(0,0002/U+0,005) |
±0,015 |
Примечания:
U - значение напряжения постоянного тока, установленное на источнике, В
Таблица 5 - Пределы допускаемых значений нестабильности выходного напряжения
|
при изменении нап |
ряжения питания источников | |
|
Модификация |
Нестабильность выходного напряжения при изменении напряжения питания источников, В | |
|
Каналы 1, 2 |
Канал 3 | |
|
АКИП-1195/1 АКИП-1195/2 |
±(0,0001-U+0,003) |
±0,005 |
|
Примечания: U - значение напряжения постоянного тока, установленное на источнике, В | ||
Таблица 6 - Значения уровня пульсаций выходного напряжения
|
Модификация |
Уровень пульсаций выходного напряжения, не более, мВскз | |
|
Каналы 1, 2 |
Канал 3 | |
|
АКИП-1195/1 АКИП-1195/2 |
1 |
2 |
Таблица 7 - Пределы допускаемой основной абсолютной погрешности установки и измерения силы тока
|
Модификация |
Пределы допускаемой абсолютной погрешности установки/измерения силы тока, А |
|
Каналы 1, 2 | |
|
АКИП-1195/1 |
±(0,005-1+0,002) |
|
АКИП-1195/2 | |
|
Примечания: I - значение силы постоянного тока, установленное на источнике, А | |
Таблица 8 - Пределы допускаемых значений нестабильности силы выходного тока при изменении напряжения на нагрузке
|
Модификация |
Нестабильность силы тока при изменении напряжения на нагрузке, А |
|
Каналы 1, 2 | |
|
АКИП-1195/1 АКИП-1195/2 |
±(0,002-1+0,003) |
|
Примечания: I - значение силы постоянного тока, установленное на источнике, А | |
Таблица 9 - Пределы допускаемых значений нестабильности силы выходного тока
|
при изменении нап |
ряжения питания |
|
Модификация |
Нестабильность силы тока при изменении напряжения питания, А |
|
Каналы 1, 2 | |
|
АКИП-1195/1 |
±(0,002-1+0,003) |
|
АКИП-1195/1 | |
|
Примечания: I - значение |
силы постоянного тока, установленное на источнике, А |
Таблица 10 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
Таблица 11 - Основные технические характеристики источников питания
|
Наименование характеристики |
Значение |
|
Напряжение питания, В |
от 90 до 110 от 108 до 132 от 198 до 242 от 207 до 253 |
|
Частота напряжения питания, Г ц |
50 / 60 |
|
Масса, кг, не более АКИП-1195/1 АКИП-1195/2 |
8,8 10,2 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
240х168х347 |
|
Рабочие условия эксплуатации:
|
от +5 до +40 80 |
