Обозначение

Наименование

Код

Расшифровка

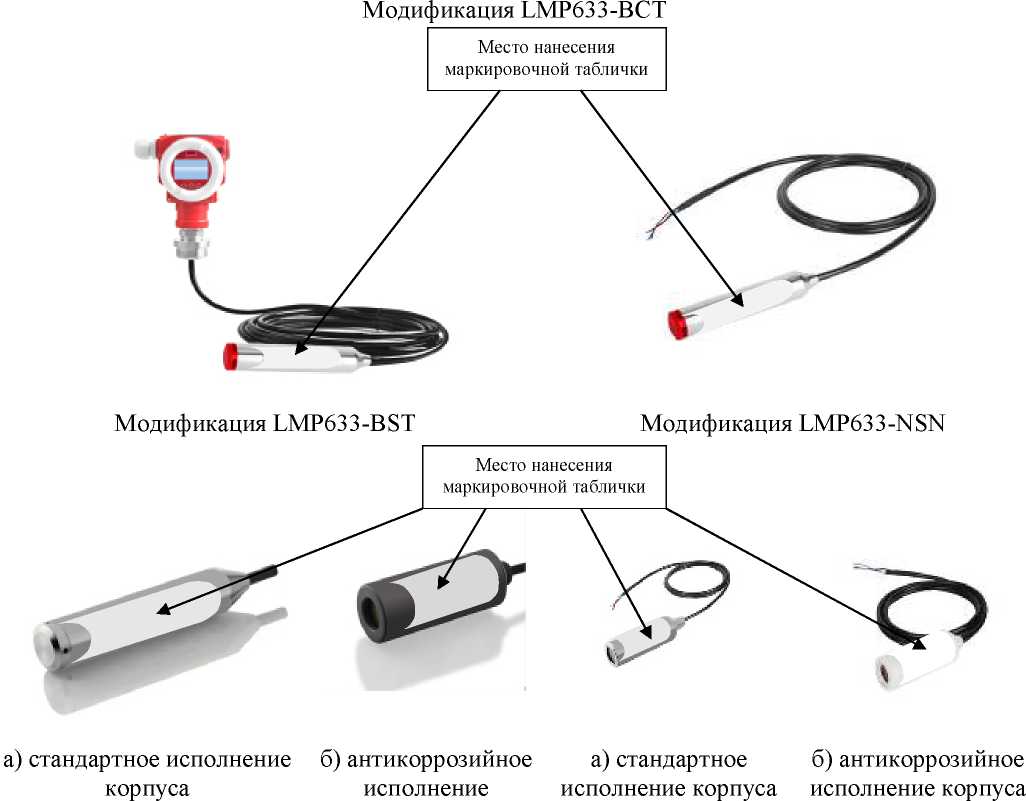

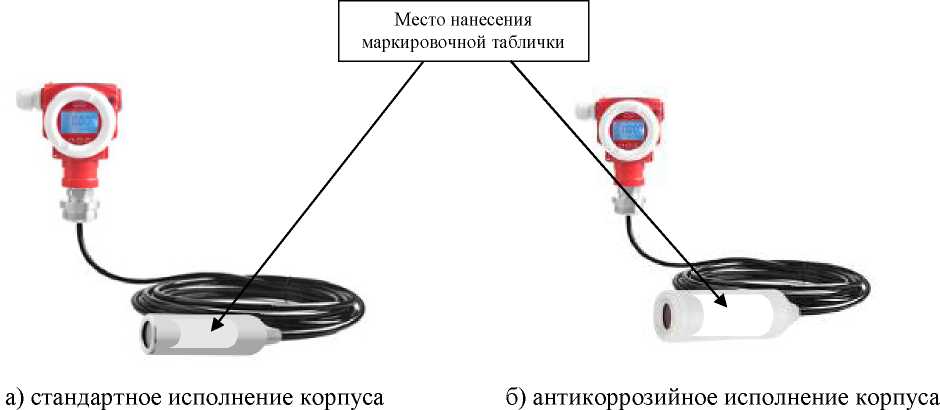

X0

Модель

BCT

В-ЖК дисплей, С-керамический сенсор, Т-корпус ЖК-дисплея из алюминия

BST

В-ЖК дисплей, S-монокремниевый сенсор, Т-корпус ЖК-дисплея из алюминия

NBN

N-без ЖК дисплея, B-пьезокерамический сенсор, N-с кабельным подключением

NCN

N-без ЖК дисплея, С- керамический сенсор, N-с кабельным подключением

Обозначение

Наименование

Код

Расшифровка

X0

Модель

NSN

N-без ЖК дисплея, S-монокремниевый сенсор, N-с кабельным подключением

X1

Диапазон измерений

С20Ю

от 0 до 20 кПа (С-керамический сенсор)

С203G

от 0 до 40 кПа (С-керамический сенсор)

C104G

от 0 до 100 кПа (С-керамический сенсор)

C204G

от 0 до 200 кПа (С-керамический сенсор)

C404G

от 0 до 400 кПа (С-керамический сенсор)

C105G

от 0 до 1 Mila (С-керамический сенсор)

C205G

от 0 до 2 МПа (С-керамический сенсор)

B104G

от 0 до 100 кПа (B-пьезокерамический сенсор)

B204G

от 0 до 200 кПа (B-пьезокерамический сенсор)

B504G

от 0 до 500 кПа (B-пьезокерамический сенсор)

B105G

от 0 до 1000 кПа (B-пьезокерамический сенсор)

B205G

от 0 до 2000 кПа (B-пьезокерамический сенсор)

S403G

от 0 до 40 кПа (S-монокремниевый сенсор)

S254G

от 0 до 250 кПа (S-монокремниевый сенсор)

S105G

от 0 до 1000 кПа (S-монокремниевый сенсор)

S305G

от 0 до 3000 кПа (S-монокремниевый сенсор)

X2

Материал диафрагмы

С

Керамика (96% AL203)

S

SUS316L

H

Hastelloy C

X3

Наполнительн ая жидкость

N

Отсутствует

S

Силиконовое масло, для температур среды от -45 °С до +205 °С

D

Фтороуглеродное масло, для температур среды от -45 °С до +160 °С

X4

Уплотнительн ое кольцо

S

FKM (для диапазона температур (от -20 °С до +200 °С)

X5

Кабельный ввод

R1

Водостойкий кабельный ввод М20/1.5 (F) для кабеля диаметром 6-8 мм

R2

Защищенный кабельный ввод 1/2 NPT (F) для кабеля диаметром 6-8 мм

R3

Защищенный кабельный ввод М20М.5 (F) для кабеля диаметром 6-8 мм

R0

Отсутствует

X6

Электрическое подключение

T1

Клемма из алюминиевого сплава, 2 кабельных входа M20x1.5(F), красный корпус, белая крышка

X7

Кабельное подключение

N1

PUR кабель, внешний диаметр: (7.5±0.2)мм

N2

N2 PTFE кабель, внешний диаметр: (7.5±0.2)мм

N4

SS304L кабель, внешний диаметр 16мм

N6

SS316L, внешний диаметр 16мм

X8

Выходной сигнал

F

4-20 мА, два провода, питание 10-30 В

H

4-20 мА+ HART два провода, питание 16,5-55 В

R

Modbus RTU/RS485, 4 провода питание 5/9-30 В

Обозначение

Наименование

Код

Расшифровка

X9

Наличие дисплея

С

С дисплеем

A

Без дисплея

X10

Материал зонда

2

PP (полипропилен)

4

SUS304 (нержавеющая сталь)

5

PVDF (поливинилиденфторид)

6

SUS316 (нержавеющая сталь)

X11

Диаметр зонда

H46

Диаметр 46 мм, подходит только для PP и PVDF

H39

Диаметр 39 мм, подходит только для SUS316

H28

Диаметр 28 мм, подходит только для SUS304 и SUS316

X12

Подключение к процессу

M06

М20х1.5(М), GB/T193-2003, ISO261

H01

Фланец HG/T20592-2009 DN50PN10

H02

Фланец HG/T20592-2009 DN25PN10

H05

Фланец HG/T20592-2009 DN80PN10

R08

2"PT резьба наружная (папа), pylome ф8, внешний диаметр 8 мм кабель

R09

1-1/2"PT резьба наружная (папа), pylome ф8, внешний диаметр 8 мм кабель

X13

Фиксация

P2

Кабельный зажим

P3

Резьбовой аксессуар для фиксации датчика сверху

P5

Противовес в антикоррозионном случае

P6

Противовес в стандартном случае

X14

Длина кабеля

Ln

0<L<200. Пример: L10=10 м, L100=100 м

Наименование

Обозначение

Количество

Преобразователь давления измерительный

LMP633⁽¹⁾

1 шт.

Руководство по эксплуатации

-

1 экз.

Руководство пользователя (ПО HART для ПК) ⁽²⁾

-

1 экз.

Руководство по применению (Modbus RTU) ⁽²⁾

-

1 экз.

• ⁽¹⁾ - Обозначение в соответствии с заказом.

• ⁽²⁾ - При заказе преобразователей с поддержкой передачи данных по промышленным протоколам.

Наименование характеристики

Значение

Максимальные диапазоны измерений, кПа

Минимальный ВПИ³⁾, на который можно настроить преобразователь, кПа

от 0 до 20

10

от 0 до 40

20

Максимальные диапазоны измерений избыточного

от 0 до 100

40

давления преобразователей модификаций LMP633-

от 0 до 200

100

BCT, LMP633-NCN, кПа ^{1) 2)}

от 0 до 400

200

от 0 до 1000

400

от 0 до 2000

1000

Максимальные диапазоны избыточного давления

от 0 до 40

5

ЯЛ

преобразователей   модификаций   LMP633-BST,

от 0 до 250 от 0 до 1000

40

250

LMP633-NSN, кПа ^{1) 2)}

от 0 до 3000

1000

Наименование характеристики

З

Значение

Максимальные диапазоны измерений, кПа

Минимальный ВПИ³⁾, на который можно настроить преобразователь, кПа

Максимальные диапазоны избыточного давления преобразователей модификаций LMP633-BST, LMP633-NBN, кПа ^{1) 2)}

от 0 до 100

от 0 до 200

от 0 до 500 от 0 до 1000 от 0 до 2000

50

100

200

500 1000

Пределы допускаемой основной приведенной к максимальному диапазону измерений погрешности преобразователей модификаций LMP633-BCT, LMP633-NCN, y, % ⁴⁾

±0,1; ±0,2; ±0,5

Пределы допускаемой основной приведенной к максимальному диапазону измерений погрешности преобразователей модификаций: LMP633-BST, LMP633-NSN, y, % ⁴⁾

±0,2; ±0,5

Пределы допускаемой основной приведенной к максимальному диапазону измерений погрешности преобразователей модификации LMP633-NBN, y, %

±0,5

Пределы допускаемой дополнительной приведенной к   максимальному   диапазону   погрешности,

вызванной отклонением температуры (от +15 до +25 °С) окружающей среды, на каждые 10 °С, %.

±0,2

• ¹⁾ Допускается изготовление преобразователей в других единицах измерения давления, допущенных к применению в РФ.

• ²⁾ Преобразователи могут быть настроены на заводе-изготовителе или пользователем (специалистом) на ВПИ не менее минимального ВПИ и не более верхнего предела максимального диапазона преобразователя. Значение настроенного ВПИ указывается в руководстве по эксплуатации на преобразователь.

• ³⁾ ВПИ - верхний предел измерений.

• ⁴⁾ Фактическое значение приведено в руководстве по эксплуатации на преобразователь.

Примечание - Погрешность измерений на настроенном ВПИ приводится к максимальному диапазону измерений преобразователя.

Наименование характеристики

Значение

Выходные сигналы:

• - аналоговый (в виде сигналов постоянного тока), мА

• - цифровые:

от 4 до 20

HART

Modbus RTU

Напряжение питания постоянного тока, В

• - для преобразователей с аналоговым сигналом (в виде сигналов постоянного тока 4-20мА)

• - для преобразователей с цифровым выходным сигналом по протоколу HART

• - для преобразователей с цифровым выходным сигналом по интерфейсу RS485

от 10,5 до 30,0

от 16,5 до 55,0

от 9 до 30

Наименование характеристики

Значение

Масса, кг, не более

- для преобразователей модификаций LMP633-BCT, LMP633-NCN: а) стандартного исполнения корпуса

2,40

б) антикоррозийного исполнения корпуса

1,95

- для преобразователей модификаций, LMP633-BST, LMP633-NSN:

1,65

- для преобразователей модификаций LMP633-NBN: а) стандартного исполнения корпуса

0,3

б) антикоррозийного исполнения корпуса

0,3

Габаритные размеры погружной части (высота^хдиаметр), мм, не более: - для преобразователей модификаций LMP633-BCT, LMP633-NCN: а) стандартного исполнения корпуса

144,5^Х39,0

б) антикоррозийного исполнения корпуса

132^х46

- для преобразователей модификаций, LMP633-BST, LMP633-NSN:

156Х28

- для преобразователей модификаций LMP633-NBN: а) стандартного исполнения корпуса

167Х28

б) антикоррозийного исполнения корпуса

126x46

Габаритные размеры выносной электронной части (при наличии) (длина^хширина^хвысота), мм, не более:

133x131x87

Нормальные условия измерений:

- температура окружающей среды, °С

от +15 до +25

- относительная влажность, не более, %

80

- атмосферное давление, кПа

от 84,0 до 106,7

Условия эксплуатации:

- температура окружающей среды, °С

от -20 до +80

- относительная влажность (при температуре окружающей среды 23°С), не более, %

98

- атмосферное давление, кПа

от 84,0 до 106,7

Наименование

Значение

Средняя наработка на отказ, ч, не менее

150000

Средний срок службы, лет, не менее

12
