Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента. Чувствительным элементом тензомодуля является пластина из кремния с пленочными тензорезисторами.

Конструктивно преобразователи состоят из штуцера, корпуса, чувствительного элемента, электронного преобразователя и выносных разделительных мембран (в зависимости от серии преобразователя).

Преобразователи выпускаются в сериях: МТК 1000, МТК 2000, МТК 3000, МТК 4000, МТК 5000, отличающихся видом измеряемого давления, внешним видом, наличием или отсутствием разделительных мембран, метрологическими и техническими характеристиками.

Каждая серия преобразователей представлена модификациями со следующей структурой условного обозначения:

Х1-Х2-Х3-Х4-Х5-Х6-Х7-Х8-Х9-Х10-Х11-Х12-Х13-Х14-Х15-Х16-Х17

Х1 - серия преобразователя:

МТК 1000 - преобразователь избыточного давления;

МТК 2000 - преобразователь абсолютного давления;

МТК 3000 - преобразователь дифференциального давление;

МТК 4000 - преобразователь избыточного давления с разделительной мембраной;

МТК 5000 - преобразователь дифференциального давления с выносными

разделительными мембранами.

X2 - выходной сигнал:

• 1 - от 4 до 20 мА, HART;

• 2 - от 4 до 20 мА.

X3 - жидкокристаллический дисплей (далее - ЖКИ):

М0 - без ЖКИ;

М1 - с ЖКИ (LCD - дисплей);

М2 - с ЖКИ (LED - дисплей).

X4 - диапазон температур окружающей среды:

Т0 - от минус 20 °С до плюс 80 °С;

Т1 - от минус 55 °С до плюс 80 °С (только для серии МТК 1000).

X5 - диапазон измерений давления (в коде заказа указан диапазон измерений преобразователей, перенастройка диапазона измерений допускается до 1:10 от выбранного диапазона измерений):

• - для серий МТК 1000, МТК 3000, МТК 4000, МТК 5000: А(0.. ,40кПа) - от 0 до 40 кПа;

B(0... 100кПа) - от 0 до 100 кПа; С(0.250кПа) - от 0 до 250 кПа; D(0.1МПа) - от 0 до 1,0 МПа;

E(0... 3МПа) - от 0 до 3,0 МПа;

F(0. 10МПа) - от 0 до 10 МПа (только для серии МТК 1000).

• - для серии МТК 2000: А(0.100кПа) - от 0 до 100 кПа; В(0.400кПа) - от 0 до 400 кПа; C(0.1МПа) - от 0 до 1,0 МПа; d(0 ... 4МПа) - от 0 до 4 МПа.

X6 - материал диафрагмы:

• 1 - 12Х18Н10Т;

• 2 - сталь 316L;

• 3 - сплав С-276 (Хастеллой);

• 4 - сплав ХН65МВ (Хастеллой-С);

• 5 - тантал.

X7 - исполнение материала уплотнительных колец:

А - фторопласт (PTFE);

В - витон;

С - без уплотнения;

Д - резина (маслобензостойкая).

X8 - жидкость заправки (только для серий: МТК 1000, МТК 2000, МТК 3000): С1 - силиконовое масло (например, ПМС 200 или аналоги);

С2 - кремнийорганическая жидкость (например, Dow Corning 704 или аналоги);

С3 - другие инертные наполнители (например, галоидоуглерод, пропиленгликоль в воде или аналоги).

X9 - вид взрывозащиты:

А - общепромышленного исполнения;

А1 - сертификация взрывобезопасности 1Ex db IIC T6 Gb Х, 1Ex db IIC T5 Gb Х;

А2 - сертификация взрывобезопасности 1Ex db IIC T6 Gb Х, 1Ex db IIC T5 Gb Х и искробезопасности 0Ех ia IIC T4 Ga Х;

А3 - сертификация искробезопасности 0Ех ia IIC T5 Ga Х.

X10 - степень защиты от воздействия пыли и воды по ГОСТ 14254:

• 1 - IP65;

• 2 - IP66;

• 3 - IP67.

X11 - основная приведенная погрешность:

А - ±0,25 % от диапазона измерений (только для серий: МТК 1000, МТК 2000, МТК 3000);

К - ±0,1 % от диапазона измерений (только для серий: МТК 1000, МТК 3000). С - ±0,5 % от диапазона измерений (только для серий: МТК 4000, МТК 5000).

X12 - напряжение питания:

0 - 24 В (12-36 В).

X13 - вентильный блок (только для серий: МТК 1000, МТК 2000, МТК 3000): 0 - без вентильного блока;

1* - вентильный (клапанный) блок в комплекте;

*  - Вентильный (клапанный) блок поставляется по отдельному заказу согласно

документации на клапанный блок. При заказе клапанного блока монтажные части не указываются в обозначении датчика, монтажные части указываются в обозначении клапанного блока.

X14 - комплект монтажных частей:

М0 - без кронштейна;

М1 - кронштейн для крепления на панели (материал - углеродистая сталь с покрытием);

М2 - кронштейн для крепления на панели и на трубе Ду 50 (материал -нержавеющая сталь).

X15 - тип разделительной мембраны (только для серий: МТК 4000, МТК 5000)**:

EFS/FES - фланцевая разделительная мембрана с удлинением;

DES (DFS) - бер фланцевый (ячеистый) тип мембраны;

FFW - плоская фланцовая мембрана;

FCW - плоская фланцевая мембрана под кольцо овального сечения;

RTW - разделительная мембрана с резьбовым соединением;

T - разделительная мембрана Т-образного типа.

** - Разделительные мембраны заказываются в соответствии с документом МТК 1199_ВРМ_000001-1023.

X16 - варианты электрических присоединений (поставляется по отдельному заказу согласно документации на кабельный ввод с учетом требований IP и взрывозащиты):

0 - без кабельного ввода (резьба М20х1,5 внутренняя);

1 - в комплекте с кабельным вводом (под резьбу М20х1,5 внутренняя)***.

*** - Кабельный ввод поставляется по отдельному заказу согласно документации на кабельный ввод с учетом требований IP и взрывозащиты.

Х17 - вариант присоединения к процессу (только для серий: МТК 1000, МТК 2000, МТК 3000):

• •  для серий МТК 1000, МТК 2000:

0 - NPT Ц” внутренняя;

• 1 - NPT Ц” наружная;

• 2 - М20х1,5 внутренняя;

• 3 - М20х1,5 внешняя.

• •  для серии МТК 3000:

• 4 - традиционное фланцевое подключение в соответствии с IEC 61518/B.

• 5 - два монтажных фланца с резьбовым отверстием**** **** - Монтажные фланцы поставляются по отдельному заказу.

Серийный номер наносится на маркировочную табличку лазерным методом в виде цифрового кода.

Общий вид преобразователей с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунках 1-5. Способ ограничения доступа к местам настройки (регулировки) - пломба со знаком поверки, наносится на место соединения крышки электронного блока с корпусом преобразователя давления, с целью блокировки доступа к кнопками настройки диапазона измерений.

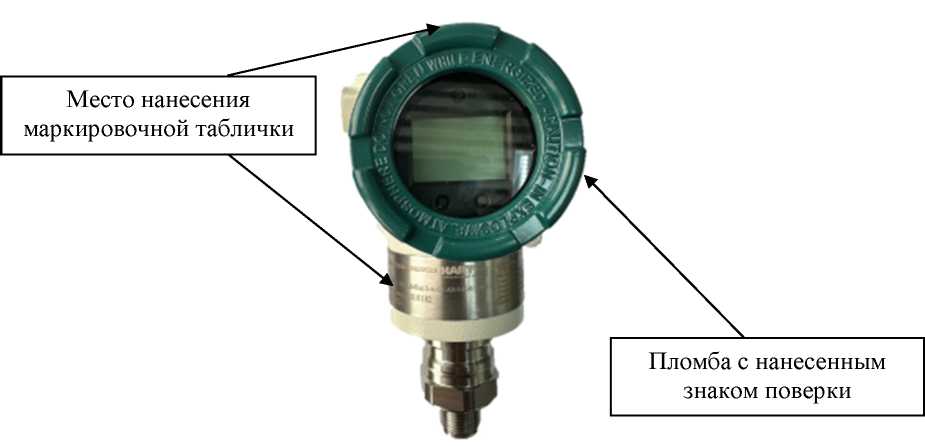

Рисунок 1 - Общий вид преобразователей серий МТК 1000 и МТК 2000 с указанием места нанесения маркировочной таблички, места нанесения пломбировки

Место нанесения маркировочной таблички

Пломба с нанесенным знаком поверки

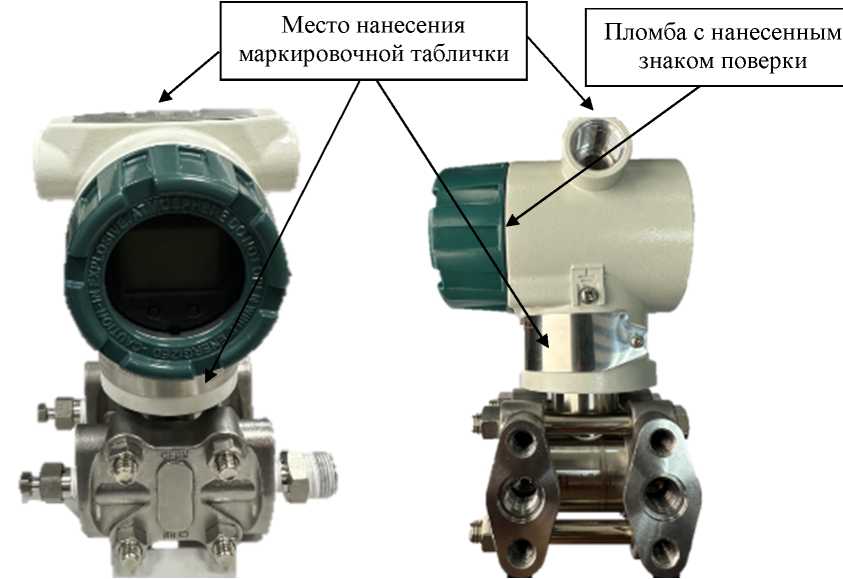

Рисунок 2 - Общий вид преобразователей серии МТК 3000

с указанием места нанесения маркировочной таблички, места нанесения пломбировки

Пломба с нанесенным знаком поверки

Место нанесения маркировочной таблички

Рисунок 3 - Общий вид преобразователей серии МТК 4000

с указанием места нанесения маркировочной таблички, места нанесения пломбировки

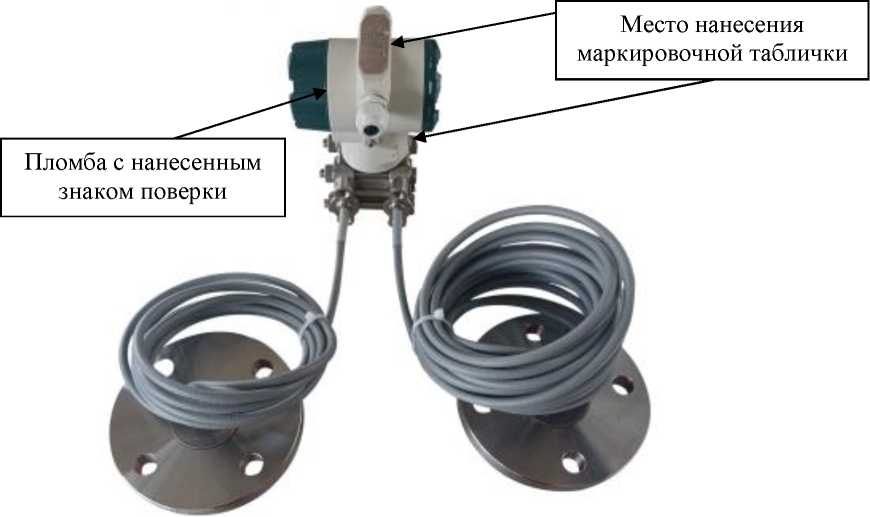

Рисунок 4 - Общий вид преобразователей серии МТК 5000

с указанием места нанесения маркировочной таблички, места нанесения пломбировки

Место нанесения знака

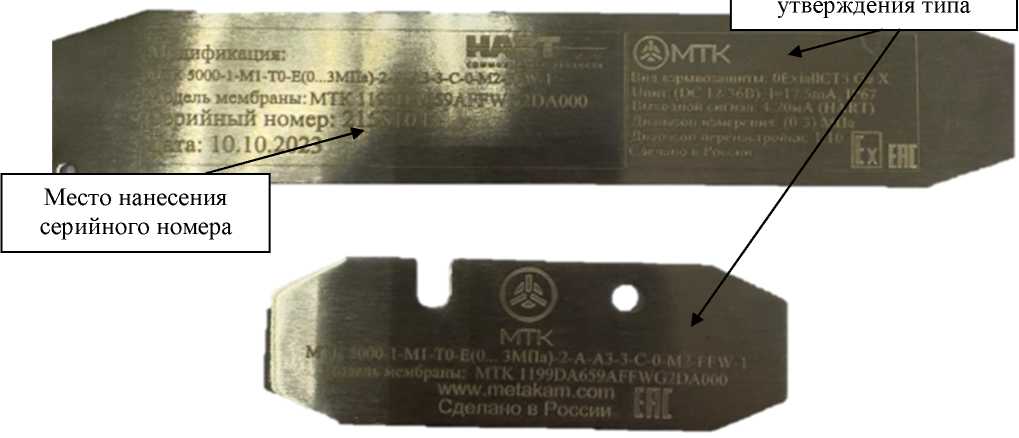

Рисунок 5 - Общий вид маркировочных табличек

с указанием места нанесения серийного номера и места нанесения знака утверждения типа

Таблица 5 -

аблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Таблица 4 - Показатели надежности
