Номер по Госреестру СИ: 95592-25
95592-25 Датчики давления
(ТП)
Назначение средства измерений:
Датчики давления ТП (далее - датчики) предназначены для измерений давления избыточного, абсолютного, гидростатического, разрежения, давления-разрежения, разности давления и преобразования в унифицированный токовый и цифровой выходные сигналы.

Внешний вид.
Датчики давления
Рисунок № 1

Внешний вид.
Датчики давления
Рисунок № 2

Внешний вид.
Датчики давления
Рисунок № 3

Внешний вид.
Датчики давления
Рисунок № 4

Внешний вид.
Датчики давления
Рисунок № 5

Внешний вид.
Датчики давления
Рисунок № 6

Внешний вид.
Датчики давления
Рисунок № 7

Внешний вид.
Датчики давления
Рисунок № 8

Внешний вид.
Датчики давления
Рисунок № 9

Внешний вид.
Датчики давления
Рисунок № 10
Программное обеспечение
Датчики класса стандарт и премиум имеют встроенное программное обеспечение (далее - ПО), идентификационные данные приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Номер версии ПО |
Не ниже 10.5 |
Программное обеспечение неизменяемое и несчитываемое. Конструкция датчиков исключает возможность несанкционированного влияния на ПО датчиков и измерительную информацию. Нормирование метрологических характеристик проведено с учетом влияния ПО. Недокументированные возможности отсутствуют.
Уровень зашиты ПО в соответствии с Р 50.2.077-2014 - «высокий».
Датчики класса малогабаритные программного обеспечения не имеют.
Знак утверждения типа
Знак утверждения типананосится на табличку, прикреплённую к корпусу датчиков класса премиум и стандарт способом, принятым на предприятии-изготовителе, и методом гравировки на корпус датчиков класса малогабаритные.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Использование по назначению» документа «Датчики давления ТП. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измеренийГОСТ 22520-85 Датчики давления, разряжения и разности давлений с электрическим аналоговым выходными сигналами ГСП. Общие технические условия;
Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Росстандарта от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1-105 Па»;
Приказ Росстандарта от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1 •10-1-1 • 107 Па»;
ТУ-26.51.52.130-012-34925956-2024 «Датчики давления ТП. Технические условия».
Правообладатель«Тюмень Прибор»
м.р-н Тюменский,
Общество с ограниченной ответственностью (ООО «Тюмень Прибор»)
ИНН 7203123762
Юридический адрес: 625504, Тюменская обл.,
с.п. поселок Боровский, рп Боровский, п/р Южный, стр. 5
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской и Курганской областях, Ханты-Мансийском автономном округе - Югре, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)Адрес: 625027, Тюменская обл., г.о. город Тюмень, г. Тюмень, ул. Минская, д. 88
Телефон: (3452) 500-532
E-mail: info@csm72.ru
Web-сайт: Ь«р8://тцсм.рф
Принцип действия датчиков заключается в измерении давления жидкости или газа (измеряемой среды), воздействующего на измерительную мембрану, которая через разделительную жидкость, передает приложенное давление на чувствительный элемент датчика. Чувствительным элементом датчика является пьезорезисторный элемент.
Датчики состоят из сенсорного модуля и модуля электронного блока, расположенного в защитном корпусе.
Под воздействием давления измеряемой среды изменяется соотношение сопротивлений резисторов чувствительного элемента, включенных в плечи измерительного моста с преобразованием в цифровой код, пропорциональный приложенному давлению.
Электронный блок датчика корректирует цифровой код в зависимости от индивидуальных особенностей сенсорного модуля, а также в зависимости от температуры окружающей или измеряемой среды.
Датчики имеют унифицированный выходной сигнал постоянного тока и цифровой выходной сигнал в стандарте одного из протоколов HART, MODBUS, LoraWAN, Ethernet APL, Колибри.
Электронная схема блока может обеспечивать как линейную, так и квадратичную зависимость выходного унифицированного сигнала постоянного тока от измеренного входного давления.
Датчики выпускаются различных модификаций, которые отличаются видом измеряемого давления, конструкцией, метрологическими и техническими характеристиками.
Условные обозначения датчиков:
|
Т |
П |
- |
Х |
Х |
Х |
- |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
-
1 - ТП — модель;
-
2 - Модификация (ДД - датчик дифференциального давлений; ДИ - датчик избыточного давления; ДА - датчик абсолютного давления);
-
3 - Классификация (П - премиум; С - стандарт; М - малогабаритный);
-
4 - Заводской код (Заводской код формируется на основании соответствующей спецификации и руководства по выбору модели, которые предоставляются в виде отдельного документа).
Нанесение знака поверки на средства измерений не предусмотрено.
Пломбирование средств измерений не предусмотрено.
Заводские номера в виде цифрового обозначения наносят на маркировочной табличке, установленной сверху на корпусе электронного блока для датчиков класса стандарт и премиум, для датчиков класса малогабаритные - на корпус датчика, методом гравировки. Производитель вправе изменить содержание и формы информационных табличек.
Общий вид датчиков представлен на рисунках 1-4.
Примечание: цвет корпуса датчиков может быть изменён по требованию заказчика.






знака утверждения типа

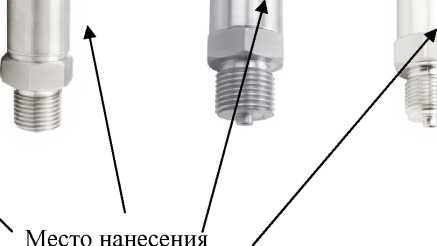

Рисунок 1 - Общий вид датчиков давления класса «малогабаритные»

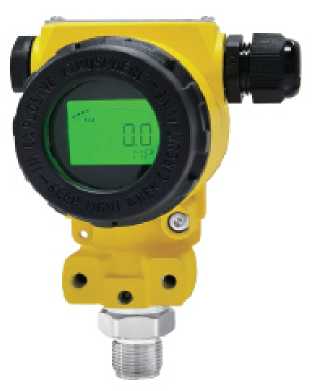

Рисунок 2 - Общий вид датчиков давления класса «стандарт»

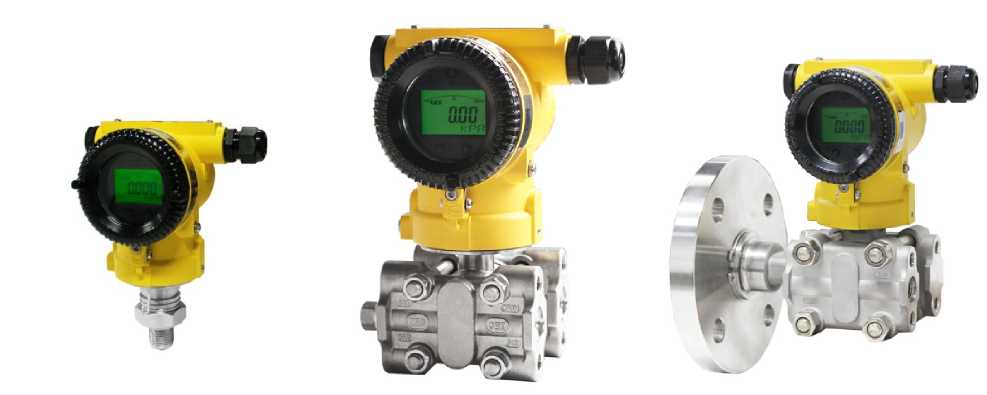

Рисунок 3 - Общий вид датчиков давления класса «премиум»

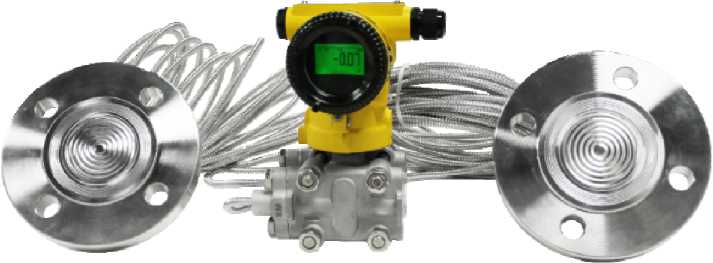

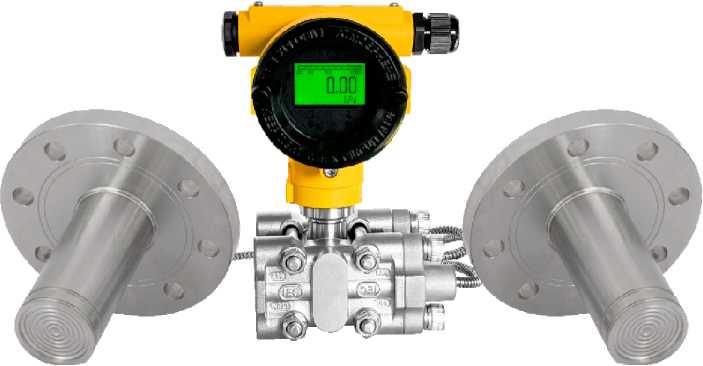

Рисунок 4 - Общий вид датчиков давления класса «премиум»
Рисунок 5 - Место нанесения знака утверждения типа на датчиках класса премиум и стандарт
Таблица 2 - Метрологические характеристики
|
Условное обозначение прибора |
Нижний предел измерений |
Верхний предел измерений 1) |
Пределы допускаемой основной приведённой погрешности, % от диапазона измерений 2) |
|
1 |
2 |
3 |
4 |
|
ТП-ДИП |
0 |
от 0,05 кПа до 6 кПа |
±0,075; ±0,15; ±0,25; ±0,5 |
|
0 |
от 2 кПа до 40 кПа |
±0,075; ±0,15; ±0,25; ±0,5 | |
|
0 3) |
от 2,5 кПа до 250 кПа |
±0,075; ±0,15; ±0,25; ±0,5 | |
|
0 3) |
от 3 кПа до 3 MI 1а |
±0,075; ±0,15; ±0,25; ±0,5 | |
|
0 3) |
от 100 кПа до 10 МПа |
±0,075; ±0,15; ±0,25; ±0,5 | |
|
0 3) |
от 200 кПа до 20 МПа |
±0,075; ±0,15; ±0,25; ±0,5 | |
|
0 3) |
от 400 кПа до 40 МПа |
±0,075; ±0,15; ±0,25; ±0,5 | |
|
0 3) |
от 13 МПа до 100 МПа |
±0,075; ±0,15; ±0,25; ±0,5 | |
|
ТП-ДАП |
4 |
от 5 кПа до 40 кПа |
±0,075; ±0,15; ±0,25; ±0,5 |
|
4 |
от 5 кПа до 250 кПа |
±0,075; ±0,15; ±0,25; ±0,5 | |
|
4 |
от 5 кПа до 2500 кПа |
±0,075; ±0,15; ±0,25; ±0,5 | |
|
ТП-ДДП (статическое давление из ряда 0,2 МПа, 7 МПа, 16 МПа, 40 МПа) |
0 |
от 0,05 кПа до 6 кПа |
±0,075; ±0,15; ±0,25; ±0,5 |
|
0 |
от 0,4 кПа до 40 кПа |
±0,075; ±0,15; ±0,25; ±0,5 | |
|
0 3) |
от 2,5 кПа до 250 кПа |
±0,075; ±0,15; ±0,25; ±0,5 | |
|
0 3) |
от 30 кПа до 3 МПа |
±0,075; ±0,15; ±0,25; ±0,5 | |
|
ТП-ДИМ |
0 |
от 3 кПа до 7 кПа |
±0,5; ±1,0 |
|
0 |
от 7 кПа до 20 кПа |
±0,5; ±1,0 | |
|
0 |
от 20 кПа до 70 кПа |
±0,5; ±1,0 | |
|
0 3) |
от 70 кПа до 350 кПа |
±0,5; ±1,0 | |
|
0 3) |
от 200 кПа до 700 кПа |
±0,5; ±1,0 | |
|
0 3) |
от 2 МПа до 7 МПа |
±0,5; ±1,0 | |
|
0 3) |
от 7 МПа до 35 МПа |
±0,5; ±1,0 | |
|
0 3) |
от 35 МПа до 100 МПа |
±0,5; ±1,0 | |
|
ТП-ДИС |
0 |
от 10 кПа до 17 кПа |
±0,5; ±1,0 |
|
0 |
от 10 кПа до 35 кПа |
±0,5; ±1,0 | |
|
0 3) |
от 35 кПа до 100 кПа |
±0,5; ±1,0 | |
|
0 3) |
от 100 кПа до 1 МПа |
±0,5; ±1,0 | |
|
0 3) |
от 1 МПа до 10 МПа |
±0,5; ±1,0 |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
|
ТП-ДИС |
0 3) |
от 10 МПа до 60 МПа |
±0,5; ±1,0 |
|
0 3) |
от 35 МПа до 100 МПа |
±0,5; ±1,0 | |
|
Примечания:
| |||
Таблица 3 - Метрологические характеристики датчиков в рабочих условиях эксплуатации
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной 1) приведённой к диапазону измерений погрешности измерений давления от изменения температуры окружающей среды на каждый 1 °С для датчиков класса стандарт и малогабаритные, %:
|
±0,035 ±0,005 |
|
Пределы допускаемой дополнительной приведённой к диапазону измерений погрешности измерений давления от изменения температуры окружающей среды на каждый 1 °С для датчиков класса премиум 2), %:
|
±0,035 ±0,005 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерений давления датчиков с унифицированным токовым выходным сигналом, вызванной плавным изменением напряжения питания от 12 до 42 В, на каждый 1 В от номинального значения напряжения питания, % |
±0,005 |
|
Примечания
| |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Потребляемая мощность, В^А, не более |
0,6 |
|
Нормальные условия:
|
от +15 до +25 от 30 до 80 от 84,0 до 106,7 24 |
|
Рабочие условия эксплуатации:
|
от -60 до +75 от -40 до +60 от 30 до 80 от 84,0 до 106,7 от 12 до 42 |
|
Масса кг, не более 2)
|
0,5 2,0 3,3 1,4 |
|
Габаритные размеры (длина х ширина х высота), мм, не более 3)
|
129х27 151х113х113 181х113х113 140х97х97 |
|
Максимальное давление |
1,25-ВПИ 4) |
|
Выходные сигналы:
|
от 4 до 20 HART, MODBUS, LoraWAN, Ethernet APL, Колибри |
|
Примечания:
| |
Таблица 5 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
180000 |
|
Средний срок службы, лет |
20 |
