95590-25 Манометры, вакуумметры, мановакуумметры показывающие мембранные
(PANAM)
Назначение средства измерений:
Манометры, вакуумметры, мановакуумметры показывающие мембранные PANAM (далее - приборы) предназначены для непрерывных измерений избыточного (в том числе вакуумметрического и мановакуумметрического давления газов) давления жидких и газообразных сред.

Внешний вид.
Манометры, вакуумметры, мановакуумметры показывающие мембранные
Рисунок № 1

Внешний вид.
Манометры, вакуумметры, мановакуумметры показывающие мембранные
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 6 «Устройство и принцип работы» паспорта.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653;
Государственная поверочная схема для средств измерений разности давлений до 1405 Па, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 1904;
Стандарт предприятия PANAM ENGINEERS LTD, Мумбаи, Индия.
ПравообладательPANAM ENGINEERS LTD, Индия
Адрес: 203, Jaisingh Business Center, Parsiwada
Sahar Road, Andheri (East), Mumbai, Maharashtra, 400099, Индия
Телефон: +91 87996 14131
E-mail: sales@panam.in
Web-сайт: www.panam.in
Изготовитель
PANAM ENGINEERS LTD, ИндияАдрес: 203, Jaisingh Business Center, Parsiwada
Sahar Road, Andheri (East), Mumbai, Maharashtra, 400099, Индия
Адрес места деятельности: Survey No. 192, NH-8 At & Post - Piludra, Taluka Prantij, Dist: Sabarkantha, Gujarat, 383120, Индия
Телефон: +91 87996 14131
E-mail: sales@panam.in
Web-сайт: www.panam.in
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
PANAM ENGINEERS LTD, ИндияАдрес: 203, Jaisingh Business Center, Parsiwada
Sahar Road, Andheri (East), Mumbai, Maharashtra, 400099, Индия
Телефон: +91 87996 14131
E-mail: sales@panam.in
Web-сайт: www.panam.in
Конструктивно приборы выполнены в виде цилиндрического корпуса в котором размещены передаточный механизм, циферблат со шкалой и показывающей стрелкой. Корпус соединен с фланцами, между которыми жестко закреплена по наружному контуру мембрана.
Принцип действия приборов основан на использовании зависимости между измеряемым давлением и упругой деформацией мембраны. Под воздействием измеряемого давления мембрана деформируется и ее прогиб с помощью передаточного механизма преобразуется в угловое перемещение показывающей стрелки относительно шкалы циферблата манометра.
Фланцы с мембраной выполняют также функцию разделителя сред, который обеспечивает возможность измерения давлений агрессивных, вязких, загрязненных жидкостей и газов.
Приборы изготавливаются одной модификации PSDS, которая имеет различные варианты исполнений, отличающиеся габаритными размерами, метрологическими и техническими характеристиками и местом/типом присоединения к технологическому процессу.
Конструкция приборов не предусматривает нанесение на корпус знака поверки.
Пломбирование приборов не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр прибора, в виде буквенно-цифрового обозначения, состоящего из арабских цифр и латинских букв, наносится на циферблат прибора и/или тыльную часть корпуса типографским способом на самоклеящуюся этикетку и/или способом лазерной гравировки.

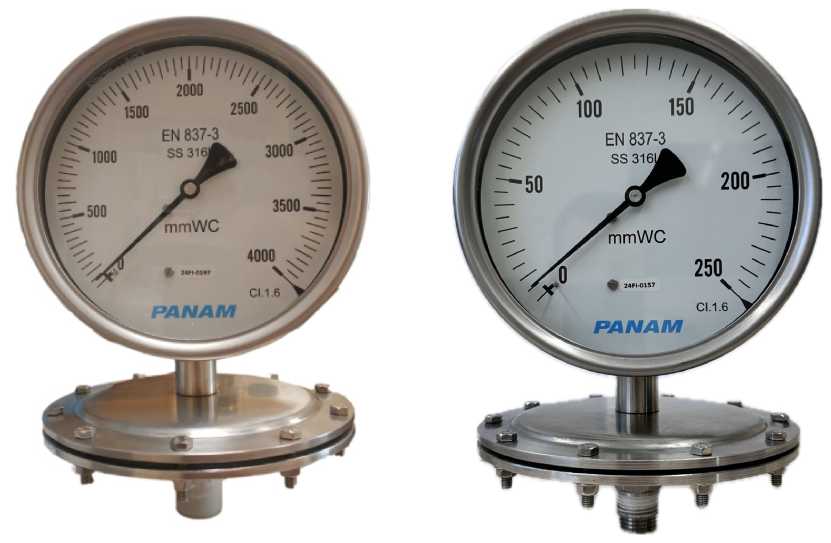

Общий вид приборов представлен на рисунке 1.

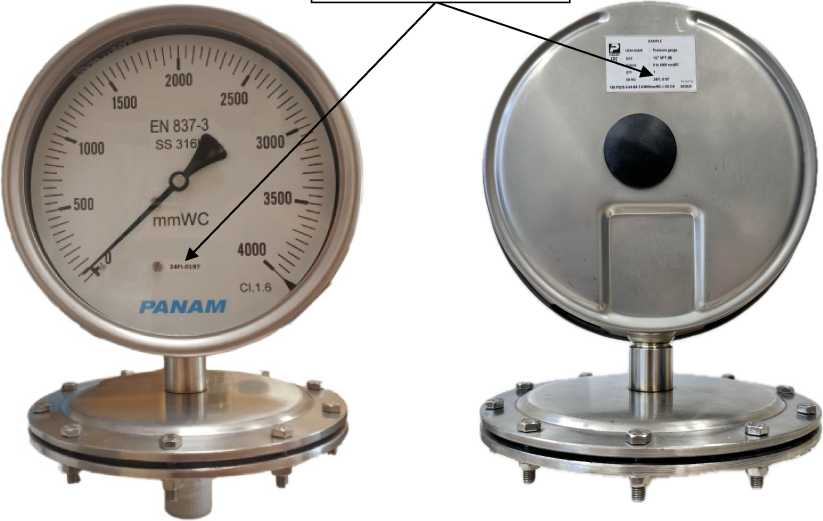

Изображение места нанесения заводского номера представлено на рисунке 2.
Рисунок 1 - Общий вид приборов
Место нанесения заводского номера
Рисунок 2 - Место нанесения заводского номера
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Манометры, вакуумметры, мановакуумметры показывающие мембранные |
PANAM |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Примечание: 1) Допускается прилагать 1 экз. (в зависимости от заказа) на партию приборов, поставляемых в один адрес. | ||
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерений давления, мм вод.ст.: 1), 2) |
от 0 до 250; от 0 до 400; от 0 до 600; от 0 до 1000; от 0 до 1600; от 0 до 2500; от 0 до 4000 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности приборов, Y, % 2)’ 3) |
±1,6; ±2,0 |
|
Вариация показаний, % от диапазона измерений |
1 Y 1 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной отклонением температуры окружающей среды от нормальных условий, %/10°С |
±0,5 |
|
Примечания:
| |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающего воздуха, °С |
от +15 до +25 |
|
- относительная влажность, %, не более |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от -40 до +60 |
|
- относительная влажность, %, не более |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Масса, кг, не более: - с диаметром шкалы 100 мм и диапазоном измерений до |
1,66 |
|
0,6 кгс/см2 включ. | |
|
- с диаметром шкалы 100 мм и диапазоном измерений свыше |
1,26 |
|
0,6 кгс/см2 | |
|
- с диаметром шкалы 150 мм и диапазоном измерений до |
1,99 |
|
0,6 кгс/см2 включ. | |
|
- с диаметром шкалы 150 мм и диапазоном измерений свыше |
1,59 |
|
0,6 кгс/см2 | |
|
- с диаметром шкалы 160 мм и диапазоном измерений до | |
|
0,6 кгс/см2 включ. |
2,10 |
|
- с диаметром шкалы 160 мм и диапазоном измерений свыше | |
|
0,6 кгс/см2 |
1,70 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры (диаметр корпуса х диаметр фланца с | |
|
мембраной х высота), мм, не более: 1) | |
|
- с диаметром шкалы 100 мм и диапазоном измерений до |
109,0x155,0x160,5 |
|
0,6 кгс/см2 включ. | |
|
- с диаметром шкалы 100 мм и диапазоном измерений свыше |
109,0x100,0x160,5 |
|
0,6 кгс/см2 | |
|
- с диаметром шкалы 150 мм и диапазоном измерений до |
166,0x155,0x214,0 |
|
0,6 кгс/см2 включ. | |
|
- с диаметром шкалы 150 мм и диапазоном измерений свыше |
166,0x100,0x214,0 |
|
0,6 кгс/см2 | |
|
- с диаметром шкалы 160 мм и диапазоном измерений до |
176,0x155,0x215,0 |
|
0,6 кгс/см2 включ. | |
|
- с диаметром шкалы 160 мм и диапазоном измерений свыше |
176,0x100,0x215,0 |
|
0,6 кгс/см2 | |
|
Примечание: | |
|
1) Для исполнений с фланцевым присоединением к процессу высота приборов увеличивается | |
|
до 195,0 мм, 248,5 мм и 249,5мм для приборов с диаметром шкалы |
100 мм, 150 мм и 160 мм |
|
соответственно (без учета толщины фланца). | |
Таблица 3 - Показатели надежности
|
Средняя наработка на отказ, ч, не менее |
100000 |
|
Средний срок службы, лет, не менее |
12 |
