Номер по Госреестру СИ: 95589-25
95589-25 Устройства частотно-временной синхронизации
(УЧВС Секунда)
Назначение средства измерений:
Устройства частотно-временной синхронизации УЧВС Секунда (далее - УЧВС) предназначены для приема сигналов глобальных навигационных спутниковых систем ГЛОНАСС, GPS, формирования собственной шкалы времени, синхронизированной с национальной шкалой времени UTC(SU), формирования сигналов частотно-временной синхронизации, измерений расхождения собственной и внешней шкал времени.
Внешний вид.
Устройства частотно-временной синхронизации
Рисунок № 1
Внешний вид.
Устройства частотно-временной синхронизации
Рисунок № 2
Внешний вид.
Устройства частотно-временной синхронизации
Рисунок № 3
Общие сведения
Дата публикации - 31.05.2025
Срок свидетельства - 27.05.2030
Номер записи - 197365
ID в реестре СИ - 1425845
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Техно Старт" (ООО "Техно Старт")
Страна - РОССИЯ
Населенный пункт - Калужская обл., г. Обнинск
Уведомление о начале осуществления предпринимательской деятельности -
Отчет представляет собой интерактивную карту России с нанесенными на нее маркерами и цифрами, обозначающими города и количество организаций аккредитованных на поверку и осуществляющих деятельность в указанном городе.
По каждой из организаций дополнительно на карте приводится информация: наименование организации, номер в РАЛ ФСА, адрес места осуществления деятельности, телефон и электронная почта при наличии.
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию о количестве поверок, месте регистрации (город, регион, округ), ИНН организации, номер в РАЛ ФСА, полное и сокращенное наименования организации.
В отчете имеется возможность загрузить сырые данные для их самостоятельной обработки.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1034 от 2025.05.27 ПРИКАЗ Об утверждении типов средств измерений (9)
Наличие аналогов СИ: Устройства частотно-временной синхронизации (УЧВС Секунда)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Техно Старт" (ООО "Техно Старт")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95589-25 27.05.2030 |
Устройства частотно-временной синхронизации, УЧВС Секунда Общество с ограниченной ответственностью "Техно Старт" (ООО "Техно Старт") (РОССИЯ Калужская обл., г. Обнинск) |
ОТ МП |
4 года |
Простой и наглядный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Для старта работы с отчетом достаточно указать интересующий для анализа временной интервал (от 2010 до н.в.) и выбрать организацию-поверителя из выпадающего списка.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Кто поверяет Устройства частотно-временной синхронизации (УЧВС Секунда)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Устройства частотно-временной синхронизации (УЧВС Секунда)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) УЧВС предназначено для чтения, изменения и установки параметров работы УЧВС; отображения и документирования результатов измерений.
ПО не оказывает влияния на метрологические характеристики УЧВС.
ПО не имеет специальных средств защиты от преднамеренных изменений.
Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
secunda.exe |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.Х.Х.ХХХ |
|
Цифровой идентификатор ПО |
- |
|
Примечание - Х - номер версии метрологически незначимой части ПО, «Х» может принимать целые значения в диапазоне от 0 до 9. | |
Знак утверждения типа
Знак утверждения типананосится на титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» руководства по эксплуатации ЕПРГ.403519.001 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Технические условия ЕПРГ.403519.001 ТУ «Устройство частотно-временной синхронизации УЧВС Секунда. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Техно Старт» (ООО «Техно Старт») ИНН 9729162863
Юридический адрес: 249038, Калужская обл., г. Обнинск, пр-кт Ленина, д. 121, ком. 611
Телефон: +7 (48439) 722-67
E-mail: info@techno-start.com
Web-сайт: www.techno-start.com
Изготовитель
Общество с ограниченной ответственностью «Техно Старт» (ООО «Техно Старт») ИНН 9729162863Юридический адрес: 249038, Калужская обл., г. Обнинск, пр-кт Ленина, д. 121, ком. 611
Адрес места осуществления деятельности: 249038, Калужская обл., г. Обнинск, пр-кт Ленина, д. 121, ком. 604 - 610
Телефон: +7 (48439) 722-67
E-mail: info@techno-start.com
Web-сайт: www.techno-start.com
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00 Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-cайт: www.rostest.ru
Правообладатель
Общество с ограниченной ответственностью «Техно Старт» (ООО «Техно Старт») ИНН 9729162863Юридический адрес: 249038, Калужская обл., г. Обнинск, пр-кт Ленина, д. 121, ком. 611
Телефон: +7 (48439) 722-67
E-mail: info@techno-start.com
Web-сайт: www.techno-start.com
Принцип действия УЧВС основан на фазовой синхронизации внутреннего генератора c с сигналом PPS, поступающим от встроенного приемника ГНСС. Для внешних потребителей УЧВС обеспечивает формирование частоты 10 МГц, метки времени PPS, сообщений о наблюдаемых спутниках ГНСС, сообщений о местоположении, сообщений о текущем времени UTC(SU).
УЧВС может использоваться в составе оборудования различных радиотехнических систем, комплексов и приборов в качестве источника опорной частоты и шкалы времени. УЧВС обеспечивает решение следующих задач при непрерывном режиме работы:
-
- определение текущего времени с использованием систем ГЛОНАСС, GPS;
-
- определение текущей геолокационной информации;
-
- формирование собственной шкалы времени, синхронизированной с системной шкалой;
-
- выработка сигнала PPS и формирования когерентной с ним эталонной частоты 10 МГц;
-
- выдача потребителям семи выходных сигналов PPS (шесть сигналов PPS выход и один сигнал PPS COM выход) и одного сигнала 10 МГц выход;
-
- формирование сообщений о текущем времени, местоположении и наблюдаемых спутниках ГНСС в протоколе NMEA 0183, сопряжение с внешними приборами и системами;
-
- прием сигналов PPS от двух внешних источников с последующим измерением смещения шкал системного времени источников этих сигналов относительно национальной шкалы времени UTC(SU).
УЧВС выпускаются в двух модификациях УЧВС Секунда ТК с кварцевым термокомпенсированным генератором, УЧВС Секунда ТС с кварцевым термостатированным генератором, которые отличаются метрологическими характеристиками. Модификация УЧВС указывается на передней панели устройства, с правой стороны, под логотипом в виде надписи «ТК» или «ТС».
Конструктивно УЧВС выполнено в виде моноблока. На передней панели устройства расположены светодиод индикации состояния, ряд высокочастотных разъемов с разъемом подключения последовательного порта.
Конструкция УЧВС обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства путем пломбирования. Пломбирование осуществляется путем нанесения наклеек на крепежные болты на верхней и нижней панелях корпуса.
Серийный номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится типографским способом на наклейку, крепящуюся на нижнюю панель корпуса в месте, приведенном на рисунке 2.
Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на свободное от надписей пространство на задней панели УЧВС в месте, приведенном на рисунке 3.
Общий вид средства измерений с указанием мест пломбировки, места нанесения знака поверки, серийного номера приведены на рисунках 1 - 3.
Место нанесения пломбы в виде наклейки
Рисунок 1 - Внешний вид устройства частотно-временной синхронизации УЧВС Секунда

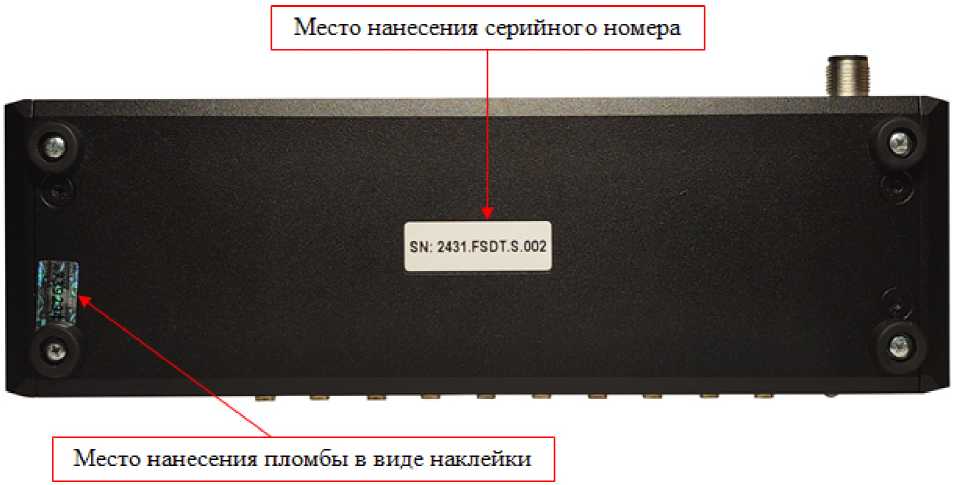

Рисунок 2 - Нижняя панель корпуса устройства частотно-временной синхронизации УЧВС Секунда
Место для нанесения знака поверки
Рисунок 3 - Задняя панель корпуса устройства частотно-временной синхронизации УЧВС Секунда
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Устройство частотно-временной синхронизации |
УЧВС Секунда |
1 шт. |
|
Источник питания 12В, ЗА |
1 шт. | |
|
Кабель RS-232 |
1 шт. | |
|
Поверочный кабель* |
1 шт. | |
|
Программное обеспечение** |
1 шт. | |
|
Руководство оператора** |
ЕПРГ.00013 34 01 |
1 экз. |
|
Руководство по эксплуатации |
ЕПРГ.403519.001 РЭ |
1 экз. |
|
Паспорт |
ЕПРГ.403519.001 ПС |
1 экз. |
| ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
УЧВС Секунда ТК |
УЧВС Секунда ТС | |
|
1 |
2 |
3 |
|
Пределы допускаемой абсолютной погрешности синхронизации шкалы времени выходных сигналов 1 Гц (PPS выход) относительно шкалы времени UTC(SU) в режиме синхронизации по сигналам ГНСС, с |
±2-10’7 | |
|
Пределы допускаемой абсолютной погрешности синхронизации шкалы времени выходных сигналов 1 Гц (PPS выход) относительно шкалы времени UTC(SU) в автономном режиме работы в течение 30 минут, с |
±540’5 |
±4-10-'7 |
|
Пределы допускаемой абсолютной погрешности синхронизации шкалы времени выходных сигналов 1 Гц (PPS выход) относительно шкалы времени UTC(SU) в автономном режиме работы в течение 24 часов, с |
±140’2 |
±140’4 |
Продолжение таблицы 2
|
1 |
2 |
3 |
|
Пределы допускаемой относительной погрешности по частоте в автономном режиме работы в течение 30 минут |
±840’8 |
±1,2-10-9 |
|
Пределы допускаемой абсолютной погрешности измерений времени внешних сигналов PPS вход по отношению к времени выработки сигнала математического ожидания PPS собственной шкалы времени, с |
±540’9 | |
|
Пределы допускаемой абсолютной погрешности измерений времени внешних сигналов PPS COM вход по отношению к времени выработки сигнала математического ожидания PPS собственной шкалы времени, с |
±140’6 | |
|
Примечание - Пределы допускаемых погрешностей в автономном режиме работы гарантируются после наработки не менее 48 часов в режиме «Рабочий». | ||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 10 до 25 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
245х95х39 |
|
Масса, кг, не более |
1,5 |
|
Условия эксплуатации:
|
от +5 до +40 80 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
40000 |
