Номер по Госреестру СИ: 95585-25
95585-25 Измерители-регуляторы температуры
(SMA)
Назначение средства измерений:
Измерители-регуляторы температуры SMA (далее по тексту - регуляторы или приборы) предназначены для измерений и автоматического регулирования температуры (при использовании в качестве первичных преобразователей (датчиков) температуры термопреобразователей сопротивления).
Внешний вид.
Измерители-регуляторы температуры
Рисунок № 1
Общие сведения
Дата публикации - 31.05.2025
Срок свидетельства - 27.05.2030
Номер записи - 197361
ID в реестре СИ - 1425841
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. SMA11-8YN-A-N10000,
Производитель
Изготовитель - Shimada Electronics (Changzhou) Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Cправочник реагентов составлен по данным из реестра "Сведения о результатах поверки средств измерений" ФГИС АРШИН и содержит сведения о реагентах, используемых при поверке средств измерений.
Справочник содержит более 150 записей и постоянно пополняется силами сотрудников ФГУП ВНИИМС. Описание каждого из реагентов состоит из наименования и цифро-буквенного кода.
Бесплатный
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 5
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1034 от 2025.05.27 ПРИКАЗ Об утверждении типов средств измерений (9)
Наличие аналогов СИ: Измерители-регуляторы температуры (SMA)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
В данном отчете представлена детальная информация о межповерочных интервалах (МПИ) для группы СИ за выбранный год.
Процесс анализа начинается со строительства гистограмм МПИ для каждого типа СИ. Данные для гистограмм берутся из свидетельств о поверке, где указаны интервалы между поверками в днях. После построения гистограмм производится фильтрация данных путем усреднения интервалов для выделения наиболее популярных МПИ. Полученные усредненные данные используются для построения круговых и колончатых диаграмм, а также для заполнения таблицы. В таблице указывается количество поверок в шт. и %, а также усредненные значения МПИ в целых числах и процентах.
Отчет также содержит информацию о наименованиях и МПИ типов СИ, которые были поверены в выбранный период, и количестве выполненных по ним поверок. Эта информация может быть полезна для анализа популярности и использования различных типов СИ.
Кроме того, отчет включает статистику по количеству типов СИ, утвержденных в текущем году, и МПИ, присвоенных этим СИ. По каждому МПИ приводится статистика по количеству типов СИ и количеству поверок за все время существования ФГИС АРШИН. Эта информация может быть использована для оценки популярности новых типов СИ и их использования в будущем.
В целом, данный отчет представляет ценную информацию для профессионалов, работающих с СИ и интересующихся анализом межповерочных интервалов и их использования в различных областях промышленности.
Кто поверяет Измерители-регуляторы температуры (SMA)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "НМОП" (RA.RU.311359) | 5 | 5 | 5 | 0 | 0 | 5 | 5 | 0 |
Стоимость поверки Измерители-регуляторы температуры (SMA)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) регуляторов состоит из встроенного, метрологически значимого ПО.
Данное ПО устанавливается на предприятии-изготовителе во время производственного цикла в постоянное запоминающее устройство, расположенное внутри корпуса регуляторов на электронной плате.
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция регуляторов исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий». Идентификационные данные встроенного программного обеспечения отсутствуют.
Знак утверждения типа
Знак утверждения типананосится на титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Проведение измерений» Руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Стандарт предприятия на измерители-регуляторы температуры SMA, разработанный Shimada Electronics (Changzhou) Co., Ltd.
ПравообладательShimada Electronics (Changzhou) Co., Ltd., Китай
Адрес: 18 Changwu Middle Road, Wujin District, Changzhou City, Jiangsu Province, P.R. China
Телефон: +86-519-89883936 E-mail: shiamdavip@163.com
Web-сайт: shimada.vip
Изготовитель
Shimada Electronics (Changzhou) Co., Ltd., КитайАдрес: 18 Changwu Middle Road, Wujin District, Changzhou City, Jiangsu Province, P.R. China
Телефон: +86-519-89883936
E-mail: shiamdavip@163.com
Web-сайт: shimada.vip
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Shimada Electronics (Changzhou) Co., Ltd., КитайАдрес: 18 Changwu Middle Road, Wujin District, Changzhou City, Jiangsu Province, P.R. China
Телефон: +86-519-89883936 E-mail: shiamdavip@163.com
Web-сайт: shimada.vip
Принцип действия регуляторов основан на измерении и преобразовании электрических сигналов термопреобразователей сопротивления в цифровую форму с помощью аналогоцифрового преобразователя, с последующим отображением результатов преобразования на встроенном дисплее прибора и осуществлением (при необходимости) функции регуляторов в различных технологических процессах.
К данному типу средств измерений относятся регуляторы, выпускающиеся в модификации SMA11-8YN-A-N100000.
Приборы конструктивно выполнены в виде моноблочной конструкции со встроенными электронными модулями. Встроенные модули включают в себя процессорный модуль, измерительные модули сигналов от термопреобразователей сопротивления, а также модули обработки и формирования управляющих сигналов. На лицевой панели прибора расположены дисплей со светодиодной индикацией и клавиши управления, на задней панели - контактные клеммы для подключения питания прибора, датчиков и выходных устройств. Клавиши управления и позволяют записать в постоянное запоминающее устройство (ПЗУ) регуляторов различные программы управления технологическими процессами.
Заводской номер регуляторов в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв английского алфавита, наносится на боковую сторону корпуса при помощи наклейки.
Фотографии общего вида регуляторов, а также место нанесения заводского номера приведены на рисунках 1-2.
Пломбирование приборов не предусмотрено.
Конструкция регуляторов не предусматривает нанесение знака поверки на его корпус.
место
нанесения
заводского
номера

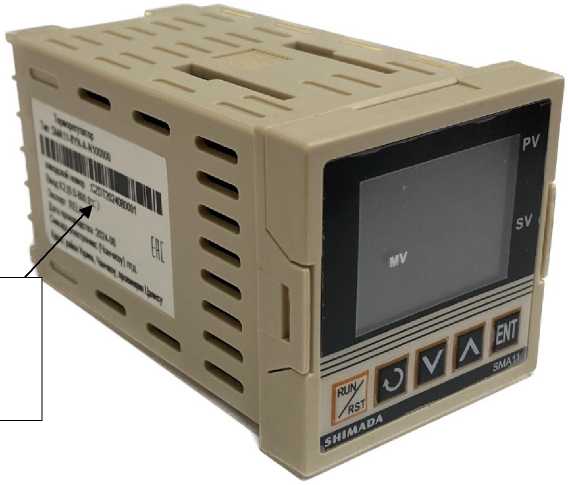

Рисунок 1 - Общий вид регуляторов
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры (от термопреобразователя сопротивления с НСХ типа «Pt100» по ГОСТ 6651-2009), °С |
от -200 до +600 |
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне температур окружающей среды от +15 °С до +25 °С включ., °С |
±3 |
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне температур окружающей среды от -10 °С до +15 °С не включ. и св. +25 °С до +50 °С, °С |
±6 |
Таблица 2 - Основные технические характеристики регуляторов
|
Наименование характеристики |
Значение |
|
Значение единицы младшего разряда диапазона измерений температуры, °С |
1 |
|
Количество каналов измерений, шт. |
1 |
|
Параметры электрического питания:
|
от 216 до 264 50 |
|
Габаритные размеры (длинахвысотахширина), мм, не более |
48х48х88 |
|
Масса, г, не более |
200 |
|
Рабочие условия эксплуатации:
|
от -10 до +50 90 |
|
Средняя наработка на отказ, ч, не менее |
40000 |
|
Средний срок службы, лет, не менее |
5 |
