Сведения о средстве измерений: 95584-25 Система измерений количества и показателей качества нефти № 401 ПСП "Новокуйбышевский". Резервная схема учета

Номер по Госреестру СИ: 95584-25
95584-25 Система измерений количества и показателей качества нефти № 401 ПСП "Новокуйбышевский". Резервная схема учета
(Обозначение отсутствует)

Назначение средства измерений:
Система измерений количества и показателей качества нефти № 401 ПСП «Новокуйбышевский». Резервная схема учета (далее - СИКН РСУ) предназначена для автоматизированных вычислений массы и показателей качества нефти.

сертификация программного обеспечения

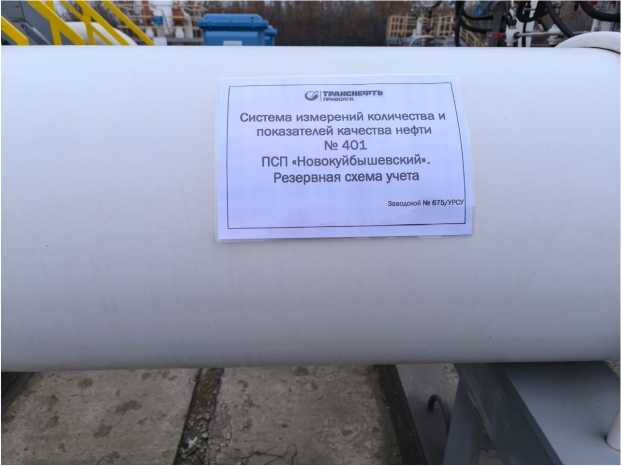

Внешний вид. Система измерений количества и показателей качества нефти № 401 ПСП
Внешний вид.
Система измерений количества и показателей качества нефти № 401 ПСП "Новокуйбышевский". Резервная схема учета
Рисунок № 1

Общие сведения

Дата публикации - 31.05.2025
Срок свидетельства -
Номер записи - 197360
ID в реестре СИ - 1425840
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Акционерное общество "Транснефть - Приволга" (АО "Транснефть - Приволга")
Страна - РОССИЯ
Населенный пункт - г. Самара
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - SO_3 Регистрация типов СО в ФГИС АРШИН по годам и типу производства (год, тип производства, страны, кол-во)

Бесплатный

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1034 от 2025.05.27 ПРИКАЗ Об утверждении типов средств измерений (9)

Наличие аналогов СИ: Система измерений количества и показателей качества нефти № 401 ПСП "Новокуйбышевский". Резервная схема учета (Обозначение отсутствует)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Транснефть - Приволга" (АО "Транснефть - Приволга")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
85976-22

 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части АО "Транснефть - Приволга" по ЛПДС "Караичево", Обозначение отсутствует
Акционерное общество "Транснефть - Приволга" (АО "Транснефть - Приволга") (РОССИЯ г. Самара) 		ОТ
МП 		4 года
86240-22

 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части АО "Транснефть - Приволга" по НПС "Красный Яр", Обозначение отсутствует
Акционерное общество "Транснефть - Приволга" (АО "Транснефть - Приволга") (РОССИЯ г. Самара) 		ОТ
МП 		4 года
86288-22

 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части АО "Транснефть - Приволга" по АБК Бугурусланского РНУ, Обозначение отсутствует
Акционерное общество "Транснефть - Приволга" (АО "Транснефть - Приволга") (РОССИЯ г. Самара) 		ОТ
МП 		4 года
88388-23

 Резервуар стальной вертикальный цилиндрический, РВСП-5000
Акционерное общество "Транснефть - Приволга" (АО "Транснефть - Приволга") (РОССИЯ г. Самара) 		ОТ
МП 		5 лет
91654-24

 Система измерений количества и показателей качества нефти № 414. Резервная схема учета, Обозначение отсутствует
Акционерное общество "Транснефть - Приволга" (АО "Транснефть - Приволга") (РОССИЯ г. Самара) 		ОТ
МП 		1 год
91655-24

 Система измерений количества и показателей качества нефти № 414. Основная схема учета, Обозначение отсутствует
Акционерное общество "Транснефть - Приволга" (АО "Транснефть - Приволга") (РОССИЯ г. Самара) 		ОТ
МП 		1 год
93939-24

 Резервуар вертикальный стальной цилиндрический, РВСП-10000
Акционерное общество "Транснефть - Приволга" (АО "Транснефть - Приволга") (РОССИЯ г. Самара) 		ОТ
МП 		5 лет
95498-25

 Система измерений количества и показателей качества нефти № 934 ПСП "Станция смешения нефти" АО "Транснефть - Приволга", Обозначение отсутствует
Акционерное общество "Транснефть - Приволга" (АО "Транснефть - Приволга") (РОССИЯ г. Самара) 		ОТ
МП 		1 год
95544-25

 Система измерений количества и показателей качества нефти № 401 ПСП "Новокуйбышевский", Обозначение отсутствует
Акционерное общество "Транснефть - Приволга" (АО "Транснефть - Приволга") (РОССИЯ г. Самара) 		ОТ
МП 		1 год
95545-25

 Система измерений количества и показателей качества нефти № 402 ПСП "Новокуйбышевский". Резервная схема учета, Обозначение отсутствует
Акционерное общество "Транснефть - Приволга" (АО "Транснефть - Приволга") (РОССИЯ г. Самара) 		ОТ
МП 		1 год
95546-25

 Система измерений количества и показателей качества нефти № 402 ПСП "Новокуйбышевский", Обозначение отсутствует
Акционерное общество "Транснефть - Приволга" (АО "Транснефть - Приволга") (РОССИЯ г. Самара) 		ОТ
МП 		1 год
95584-25

 Система измерений количества и показателей качества нефти № 401 ПСП "Новокуйбышевский". Резервная схема учета, Обозначение отсутствует
Акционерное общество "Транснефть - Приволга" (АО "Транснефть - Приволга") (РОССИЯ г. Самара) 		ОТ
МП 		1 год
Отчет - FA_5 Стоимость поверки

Отчет предоставляет агрегированные данные о стоимости поверки средств измерений по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются. В базе содержится более 700 тыс. записей.

В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.

Стоимость 200 руб. или по подписке

Кто поверяет Система измерений количества и показателей качества нефти № 401 ПСП "Новокуйбышевский". Резервная схема учета (Обозначение отсутствует)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "САМАРСКИЙ ЦСМ"
(RA.RU.311429)		 РСТ
  • Нет модификации
    		•  1 1 0 0 1 1 0

    Стоимость поверки Система измерений количества и показателей качества нефти № 401 ПСП "Новокуйбышевский". Резервная схема учета (Обозначение отсутствует)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (ПО) СИКН РСУ обеспечивает реализацию функций СИКН РСУ. Защита ПО СИКН РСУ от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.

    ПО СИКН РСУ защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров системой идентификации пользователя.

    Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО СИКН РСУ приведены в таблице 2.

    Таблица 2 - Идентификационные данные ПО СИКН РСУ

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Anal ogC onverter. app

    Номер версии (идентификационный номер) ПО

    1.2.14.1

    Цифровой идентификатор ПО

    9319307D

    Идентификационное наименование ПО

    SIKNCalc.app

    Номер версии (идентификационный номер) ПО

    1.7.14.3

    Цифровой идентификатор ПО

    17D43552

    Идентификационное наименование ПО

    Sarasota.app

    Номер версии (идентификационный номер) ПО

    1.1.14.18

    Цифровой идентификатор ПО

    5FD2677A

    Идентификационное наименование ПО

    PP 78xx.app

    Номер версии (идентификационный номер) ПО

    1.1.14.20

    Цифровой идентификатор ПО

    CB6B884C

    Идентификационное наименование ПО

    MI1974.app

    Номер версии (идентификационный номер) ПО

    1.6.14.11

    Цифровой идентификатор ПО

    116E8FC5

    Идентификационное наименование ПО

    MI3233.app

    Номер версии (идентификационный номер) ПО

    1.1.14.28

    Цифровой идентификатор ПО

    3836BADF

    Идентификационное наименование ПО

    MI3265.app

    Номер версии (идентификационный номер) ПО

    1.6.14.3

    Цифровой идентификатор ПО

    4EF156E4

    Идентификационное наименование ПО

    MI3266.app

    Номер версии (идентификационный номер) ПО

    1.6.14.6

    Цифровой идентификатор ПО

    4D07BD66

    Продолжение таблицы 2

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    MI3267.app

    Номер версии (идентификационный номер) ПО

    1.6.14.5

    Цифровой идентификатор ПО

    D19D9225

    Идентификационное наименование ПО

    MI3287.app

    Номер версии (идентификационный номер) ПО

    1.6.14.4

    Цифровой идентификатор ПО

    3A4CE55B

    Идентификационное наименование ПО

    MI3312.app

    Номер версии (идентификационный номер) ПО

    1.1.14.30

    Цифровой идентификатор ПО

    E56EAB1E

    Идентификационное наименование ПО

    MI3380.app

    Номер версии (идентификационный номер) ПО

    1.6.14.12

    Цифровой идентификатор ПО

    23F21EA1

    Идентификационное наименование ПО

    KMH PP.app

    Номер версии (идентификационный номер) ПО

    1.1.14.17

    Цифровой идентификатор ПО

    71C65879

    Идентификационное наименование ПО

    KMH PP AREOM.app

    Номер версии (идентификационный номер) ПО

    1.3.14.1

    Цифровой идентификатор ПО

    62C75A03

    Идентификационное наименование ПО

    MI2816.app

    Номер версии (идентификационный номер) ПО

    1.1.14.5

    Цифровой идентификатор ПО

    B8DF3368

    Идентификационное наименование ПО

    MI3151.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    F3B1C494

    Идентификационное наименование ПО

    KMH MPR MPR.app

    Номер версии (идентификационный номер) ПО

    1.1.14.4

    Цифровой идентификатор ПО

    6A8CF172

    Идентификационное наименование ПО

    MI3272.app

    Номер версии (идентификационный номер) ПО

    1.1.14.50

    Цифровой идентификатор ПО

    232DDC3F

    Продолжение таблицы 2

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    MI3288.app

    Номер версии (идентификационный номер) ПО

    1.1.14.14

    Цифровой идентификатор ПО

    32D8262B

    Идентификационное наименование ПО

    MI3155.app

    Номер версии (идентификационный номер) ПО

    1.1.14.30

    Цифровой идентификатор ПО

    F70067AC

    Идентификационное наименование ПО

    MI3189.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    35DD379D

    Идентификационное наименование ПО

    KMH PV.app

    Номер версии (идентификационный номер) ПО

    1.1.14.1

    Цифровой идентификатор ПО

    9F5CD8E8

    Идентификационное наименование ПО

    KMH PW.app

    Номер версии (идентификационный номер) ПО

    1.1.14.2

    Цифровой идентификатор ПО

    5C9E0FFE

    Идентификационное наименование ПО

    MI2974.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    AB567359

    Идентификационное наименование ПО

    MI3234.app

    Номер версии (идентификационный номер) ПО

    1.1.14.34

    Цифровой идентификатор ПО

    ED6637F5

    Идентификационное наименование ПО

    GOSTR8908.app

    Номер версии (идентификационный номер) ПО

    1.1.14.33

    Цифровой идентификатор ПО

    8D37552D

    Примечания

    • 1.  Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения в применяемой измерительной системе.

    • 2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенноцифрового кода, регистр букв при этом может быть представлен в виде прописных или строчных букв, при этом значимым является номинал и последовательность расположения цифр или букв.

    • 3. Алгоритм вычисления цифрового идентификатора - CRC32


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист инструкции по эксплуатации СИКН РСУ типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в документе «Инструкция. Масса нефти. Методика измерений резервной схемой учета системы измерений количества и показателей качества нефти №  401

    ПСП «Новокуйбышевский» Самарское РНУ АО «Транснефть - Приволга», свидетельство об аттестации методики (метода) измерений № 472-RA.RU.312546-2024 от 22.10.2024.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 6.1.1);

    Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

    Правообладатель

    Акционерное общество «Транснефть - Приволга» (АО «Транснефть - Приволга») ИНН 6317024749

    Юридический адрес: 443020, г. Самара, ул. Ленинская, д. 100

    Изготовитель

    Акционерное общество «Транснефть - Приволга» (АО «Транснефть - Приволга»)
    ИНН: 6317024749
    Адрес: 443020, г. Самара, ул. Ленинская, д. 100
    Адрес места осуществление деятельности: 443020, г. Самара, ул. Ленинская, д. 100 А

    Испытательный центр

    Акционерное общество «Транснефть - Автоматизация и Метрология» (АО «Транснефть - Автоматизация и Метрология»)
    Адрес: 123112, г. Москва, Пресненская набережная, д. 4, стр. 2
    Телефон: (495) 950-87-00
    Факс: (495) 950-85-97
    E-mail: cmo@cmo.transneft.ru
    Web-сайт: https://metrology.transneft.ru/

    Правообладатель

    Акционерное общество «Транснефть - Приволга» (АО «Транснефть - Приволга») ИНН 6317024749
    Юридический адрес: 443020, г. Самара, ул. Ленинская, д. 100

    Принцип действия СИКН РСУ основан на использовании косвенного метода динамических измерений массы брутто нефти, основанного на измерениях объема нефти с применением преобразователей объемного расхода, плотности нефти с применением преобразователя плотности или определенной в лаборатории, температуры и давления нефти с применением датчиков температуры и преобразователей избыточного давления и объемной доли воды в нефти, определенной в лаборатории.

    СИКН РСУ, заводской № 675/УРСУ, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКН РСУ осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН РСУ и эксплуатационными документами на ее компоненты.

    СИКН РСУ состоит из:

    • - узла резервной схемы учета (УРСУ), включающий в себя две измерительные линии;

    • - блока измерений показателей качества нефти (далее - БИК) (из состава основной схемы учета СИКН № 401);

    • - пробозаборного устройства щелевого типа (из состава основной схемы учета СИКН № 401);

    • - установки трубопоршневой поверочной двунаправленной (из состава основной схемы учета СИКН № 401);

    • - системы обработки информации (СОИ).

    В БИК установлен расходомер для контроля выполнения условий изокинетичности пробоотбора.

    В составе СИКН РСУ применены средства измерений (СИ) утвержденных типов, которые указаны в таблице 1.

    Таблица 1 - Состав СИКН РСУ

    Наименование и тип СИ

    Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

    Преобразователи расхода жидкости ультразвуковые DFX-MM, модели DFX08 (далее - УЗР)

    57471-14

    Термопреобразователи сопротивления Rosemount 0065

    53211-13

    Преобразователи измерительные Rosemount 644

    56381-14

    Датчики температуры 644, 3144Р

    39539-08

    Преобразователи давления измерительные 2088

    60993-15

    Преобразователи давления измерительные 2088

    16825-08

    Преобразователи давления измерительные 3051

    14061-15

    Преобразователи давления измерительные 3051

    14061-10

    Термопреобразователи прецизионные ПТ 0304-ВТ

    77963-20

    Датчики давления Агат-100МТ

    74779-19

    Преобразователи давления измерительные АИР-20/М2

    63044-16

    Преобразователи плотности жидкости измерительные модели 7835 (далее - 11П)

    15644-01

    Преобразователи плотности жидкости измерительные (мод. 7835) (далее - 11П)

    15644-06

    Преобразователи плотности жидкости измерительные модели 7835 (далее - 11П)

    52638-13

    Влагомеры нефти поточные УДВН-1пм (далее - ВН)

    14557-10*

    14557-15**

    Преобразователи плотности и вязкости жидкости измерительные (мод. 7829) (далее - ПВ)

    15642-06

    Преобразователь плотности и вязкости FVM (далее - ПВ)

    62129-15

    Установка поверочная трубопоршневая двунаправленная OGSB (далее - ПУ)

    62207-15

    Комплексы измерительно-вычислительные ТН-01 (далее - ИВК)

    67527-17

    * Применяется при температуре нефти от плюс 5 до +30 °С. ** Применяется при температуре нефти от минус 2 до +30 °С.

    В состав СИКН РСУ входят показывающие средства измерений давления и

    температуры нефти утвержденных типов.

    СИКН РСУ обеспечивает выполнение следующих основных функций:

    - автоматическое вычисление массы брутто нефти косвенным методом динамических измерений в рабочем диапазоне расхода, температуры, давления, плотности нефти;

    - автоматизированное вычисление массы нетто нефти, как разности массы брутто нефти и массы балласта с использованием результатов определения массовой доли механических примесей, массовой доли хлористых солей и массовой доли воды в аккредитованной испытательной лаборатории;

    - автоматическое измерения давления и температуры нефти с помощью средств измерений давления и температуры нефти соответственно;

    - автоматические измерения плотности, вязкости, содержания воды в нефти;

    - проведение поверки и контроля метрологических характеристик (КМХ) УЗР с применением ПУ;

    - проведение КМХ ПП, ВН, ПВ на месте эксплуатации без прекращения процесса измерений;

    - автоматический и ручной отбор проб;

    - автоматический контроль параметров измеряемого потока, индикацию и сигнализацию нарушений установленных границ;

    - защиту информации от несанкционированного доступа;

    - регистрацию и хранение результатов измерений, формирование отчетов. Пломбирование СИКН РСУ не предусмотрено.

    Заводской номер СИКН РСУ нанесен типографским способом на информационную табличку, представленной на рисунке 1, закрепленную на площадке СИКН РСУ. Формат нанесения заводского номера - буквенно-цифровой. Нанесение знака поверки на СИКН РСУ не предусмотрено.

    Внешний вид. Система измерений количества и показателей качества нефти № 401 ПСП

    Рисунок 1 - Информационная табличка СИКН РСУ


    Таблица 6 - Комплектность СИКН РСУ

    Наименование

    Обозначение

    Количество, шт./экз.

    Система измерений количества и показателей качества нефти № 401 ПСП «Новокуйбышевский». Резервная схема учета

    -

    1 шт.

    Инструкция по эксплуатации

    -

    1 экз.

    Методика поверки

    -

    1 экз.


    Таблица 3 - Метрологические характеристики СИКН РСУ

    Наименование характеристики

    Значение

    Диапазон измерений расхода нефти через СИКН РСУ*, м3/ч

    от 247,0 до 1338,2

    Пределы допускаемой относительной погрешности измерений массы брутто нефти, %

    ±0,25

    Пределы допускаемой относительной погрешности измерений массы нетто нефти, %

    ±0,35

    *Указаны минимальное и максимальное значения диапазона измерений. Фактический диапазон измерений определяется при проведении поверки СИКН РСУ и не может выходить за пределы приведенного диапазона измерений.

    Таблица 4 - Технические характеристики СИКН РСУ

    Наименование характеристики

    Значение

    Измеряемая среда

    нефть по

    ГОСТ Р 51858-2002 «Нефть. Общие технические

    условия»

    Диапазон избыточного давления нефти, МПа

    от 0,25 до 0,8

    Физико-химические свойства измеряемой среды:

    • - вязкость кинематическая в рабочем диапазоне температур, мм2/с (сСт)

    • - плотность нефти в рабочем диапазоне температур, кг/м3

    • - температура перекачиваемой нефти, °С

    • - массовая доля воды, %, не более

    • - массовая концентрация хлористых солей, мг/дм3, не более

    • - массовая доля механических примесей, %, не более

    от 5,0 до 45,0 от 810,0 до 890,0 от -5,0 до +30,0 0,5

    100

    0,05

    Содержание свободного газа

    не допускается

    Режим работы СИКН РСУ

    непрерывный

    Параметры электрического питания:

    • - напряжение переменного тока, В

    • - частота переменного тока, Гц

    380±38 (трехфазное);

    220±22 (однофазное)

    50±1

    Условия эксплуатации:

    - температура наружного воздуха, °С

    от -43,0 до +39,9

    Таблица 5 - Показатели надежности СИКН РСУ

    Наименование характеристики

    Значение

    Срок службы, лет, не менее

    25


    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
