Сведения о средстве измерений: 95581-25 Манометры показывающие

Номер по Госреестру СИ: 95581-25
95581-25 Манометры показывающие
(ТМ2)

Назначение средства измерений:
Манометры показывающие ТМ2 (далее - манометры) предназначены для измерений избыточного давления газообразных и жидких неагрессивных, некристаллизующихся сред.

Внешний вид.
Манометры показывающие
Рисунок № 1

Внешний вид. Манометры показывающие, http://oei-analitika.ru рисунок № 2

Внешний вид.
Манометры показывающие
Рисунок № 2

Внешний вид. Манометры показывающие, http://oei-analitika.ru рисунок № 3

Внешний вид.
Манометры показывающие
Рисунок № 3

Общие сведения

Дата публикации - 28.05.2025
Срок свидетельства - 26.05.2030
Номер записи - 197356
ID в реестре СИ - 1425825
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ТМ2, ТМ 2, Нет модификации,

Производитель

Изготовитель - NINGBO JIANGBEI XINGDA WELDING & DECOMPRESSION INSTRUMENT FACTORY
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

SO_10 Статистика по ГСО и поверкам подведомственных Росстандарту организаций

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1140
Выдано извещений - 3
Кол-во периодических поверок - 86
Кол-во средств измерений - 962
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 366 дн.

Приказы РСТ, где упоминается данный тип СИ

№1024 от 2025.05.26 ПРИКАЗ Об утверждении типов средств измерений (14)

Наличие аналогов СИ: Манометры показывающие (ТМ2)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений NINGBO JIANGBEI XINGDA WELDING & DECOMPRESSION INSTRUMENT FACTORY

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
95581-25 26.05.2030	Манометры показывающие, ТМ2 NINGBO JIANGBEI XINGDA WELDING & DECOMPRESSION INSTRUMENT FACTORY (КИТАЙ )	ОТ МП	1 год

V_36 Организации-поверители по регионам

Стоимость 200 руб. или по подписке

Кто поверяет Манометры показывающие (ТМ2)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2026 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
АО "КЭМЗ" (RA.RU.311694)		Нет модификации	3		0	3	0	3	0	3
ПАО "ОДК-КУЗНЕЦОВ" (RA.RU.311628)		ТМ2	1		0	1	0	0	0	0
ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265)		ТМ2	4		0	4	0	4	0	4
ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341)		ТМ2	6		0	6	0	6	0	6
Индивидуальный предприниматель РАТЦЕВ АЛЕКСАНДР ВЯЧЕСЛАВОВИЧ(ИП РАТЦЕВ АЛЕКСАНДР ВЯЧЕСЛАВОВИЧ)		ТМ2	1054	63	1054	0	0	1054	1054	0
АО "РОСТВЕРТОЛ" (RA.RU.312919)		ТМ2	1		0	1	0	1	0	1
ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479)	РСТ	ТМ2	6		0	6	0	6	0	6
АО "ФНПЦ "АЛТАЙ" (RA.RU.311642)		ТМ2	34		0	34	0	34	0	34
АО "ТРАНСНЕФТЬ - ДРУЖБА" (RA.RU.311211)		ТМ2 ТМ 2	8		0	8	0	8	0	8
ООО "ЦМ" (RA.RU.310581)		ТМ2	4	4	0	4	0	4	0	4
Пермское районное нефтепроводное управление (RA.RU.311533)		ТМ2	2		0	2	1	2	0	2
ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096)		ТМ2	1		0	1	0	1	0	1
АО "ЦКБА" (RA.RU.311883)		ТМ2	2		0	2	0	0	0	0
ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363)	РСТ	ТМ2	10		0	10	2	10	0	10
ООО "СТАРСТРОЙ" (RA.RU.310466)		Нет модификации	1		0	1	0	1	0	1
АО "УРАЛТРАНСМАШ" (RA.RU.312171)		ТМ2	1		0	1	0	0	0	0
ПАО ПЗ "СИГНАЛ" (RA.RU.311660)		ТМ2	2		0	2	0	2	0	2

Стоимость поверки Манометры показывающие (ТМ2)

Организация, регион	Стоимость, руб	Средняя стоимость

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и (или) на циферблат манометра фотохимическим или иным методом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 3.4 «Методика измерений» документа «Манометры показывающие ТМ2. 01. 2025.РЭ. Руководство по эксплуатации».

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653;

Стандарт предприятия GB/T 0301-2024 «СТАНДАРТ ПРЕДПРИЯТИЯ NINGBO JIANGBEI XINGDA WELDING & DECOMPRESSION INSTRUMENT FACTORY, КНР. Манометры показывающие ТМ2».

Правообладатель

NINGBO JIANGBEI XINGDA WELDING & DECOMPRESSION INSTRUMENT FACTORY, КНР

Адрес: No 7, Xincheng road, Cicheng town, Jiangbei district, Ningbo Cicy, Zhegiang province, P.R. China

Телефон: 86-574- 87321223, 87659606

E-mail: sales@kimpin.com

Изготовитель

NINGBO JIANGBEI XINGDA WELDING & DECOMPRESSION INSTRUMENT FACTORY, КНР
Адрес: No 7, Xincheng road, Cicheng town, Jiangbei district, Ningbo Cicy, Zhegiang province, P.R. China
Телефон: 86-574- 87321223, 87659606
E-mail: sales@kimpin.com

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
E-mail: www.rostest.ru
Web-сайт: info@rostest.ru

Правообладатель

Принцип действия манометров основан на преобразовании измеряемого давления посредством упругой деформации чувствительного элемента в отклонение указателя механического показывающего устройства. Чувствительных элементом манометров является трубчатая пружина - трубка Бурдона.

Манометры состоят из цилиндрического корпуса, передаточного механизма, чувствительного элемента, циферблата со шкалой и стрелкой, защитного стекла и штуцера для присоединения манометра. Присоединение штуцера может быть осевым и радиальным.

Корпус манометров может изготавливаться из латуни или стали с латунными или стальными штуцерами. Манометры могут изготавливаться с различными цветами корпуса и циферблата. Циферблат манометров может быть иметь градуировку в нескольких единицах величин.

Манометры изготавливаются в трех модификациях, которые отличаются номинальным диаметром корпуса 63, 50 и 40 мм.

Общий вид манометров представлен на рисунке 1.

Заводской номер, идентифицирующий каждый экземпляр средства измерений в виде буквенно-цифрового обозначения наносится типографским способом на наклейку, приклеенную на боковую поверхность корпуса или на стекло циферблата манометра. Место нанесения заводского номера указано на рисунке 2.

Пломбировка манометров не предусмотрена.

Допускается нанесение знака поверки на корпус манометра или стекло циферблата.

Манометры выпускаются под логотипамиили которые наносятся на циферблат манометра типографским методом. Цвет логотипа может отличаться. Манометры могут выпускаться без логотипа.

Внешний вид. Манометры показывающие (ТМ2), http://oei-analitika.ru

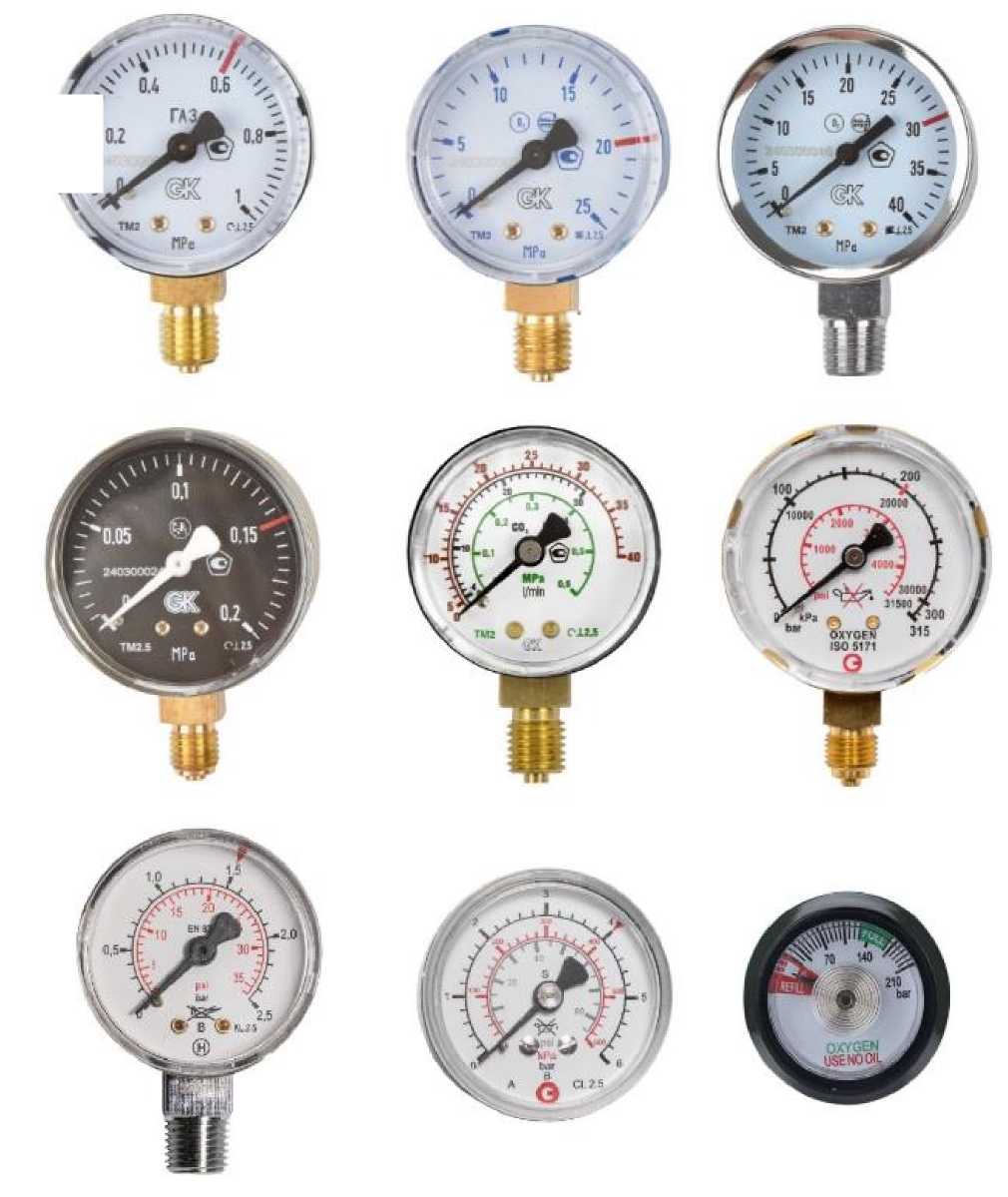

Рисунок 1 - Общий вид манометров

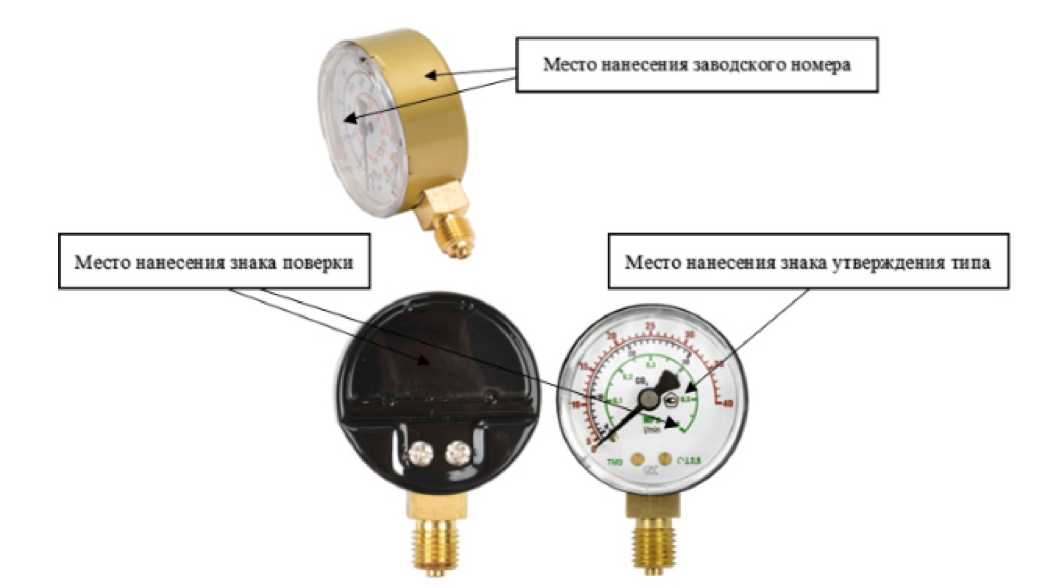

Рисунок 2 - Место нанесения заводского номера, знака поверки и знака утверждения типа

Таблица 3 -

Наименование	Обозначение	Количество
Манометр показывающий	ТМ2	1 шт.
Паспорт	01.2025.ПС	1 экз.
Руководство по эксплуатации	01.2025.РЭ	1 экз. ¹⁾
¹⁾ поставляется не менее одного экземпляра на партию

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значения
Верхний предел измерений, МПа ^{Х) 2)}	от 0,2 до 40
Нижний предел измерений, МПа ^{Х) 2)}	0
Пределы основной допускаемой приведенной погрешности измерений давления, % от ВПИ	±2,5
Допустимое значение перегрузки избыточным давлением, % от ВПИ	15
Вариация показаний, % от ВПИ	2,5
Пределы дополнительной допускаемой погрешности, вызванной отклонением температуры от нормальных условий (от +15 до +25 °C), % от ВПИ / 10 °C	±0,5
¹⁾ Диапазон измерений определяется путем выбора верхнего и нижнего предела измерений. Конкретные значения диапазона измерений указаны в паспорте; ²⁾ В соответствии с заказом допускается изготовление манометров, отградуированных в других единицах измерений давления, допущенных к применению в РФ.

Таблица 2 - Технические характеристики

Наименование характеристики	Значение характеристики
Номинальное значение диаметра корпуса, мм	40, 50, 63
Масса, кг, не более
- для модификации с номинальным диаметром корпуса 40	0,03
- для модификации с номинальным диаметром корпуса 50	0,15
- для модификации с номинальным диаметром корпуса 63	0,20
Габаритные размеры, мм, не более:
- для модификации с номинальным диаметром корпуса 40	40x40x26
- для модификации с номинальным диаметром корпуса 50	50x70x30
- для модификации с номинальным диаметром корпуса 63	63x85x30
Нормальные условия измерений:
- диапазон рабочих температур окружающего воздуха, °C	от +15 до +25
- относительная влажность окружающего воздуха	от 30 до 80
Рабочие условия измерений:
- диапазон рабочих температур окружающего воздуха, C	от -40 до +60
- относительная влажность окружающего воздуха, %	от 30 до 80
