Номер по Госреестру СИ: 95580-25
95580-25 Уровнемеры магнитные
(UHS-А)
Назначение средства измерений:
Уровнемеры магнитные UHS-А (далее - уровнемеры) предназначены для измерений уровня жидких сред.
Внешний вид.
Уровнемеры магнитные
Рисунок № 1
Общие сведения
Дата публикации - 28.05.2025
Срок свидетельства - 26.05.2030
Номер записи - 197355
ID в реестре СИ - 1425824
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
UHS-А, UHS-AА5.0RF/316L-V, UHS-AA5.0RF-AF316L, UHS-AA2.0RF-AF304, UHS-AA10.0RF/304,
Производитель
Изготовитель - Jiangsu Xinhui Measurement and Control Technology Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за весь период существования базы (с 2010 года).
Статистика
Кол-во поверок - 32
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1024 от 2025.05.26 ПРИКАЗ Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Уровнемеры магнитные (UHS-А)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Уровнемеры магнитные (UHS-А)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 32 | 32 | 0 | 0 | 32 | 32 | 0 |
Стоимость поверки Уровнемеры магнитные (UHS-А)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и паспорт типографским способом, на маркировочную табличку методом гравировки или при помощи наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе II «Принцип измерений» руководства по эксплуатации на Уровнемеры магнитные UHS-А.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Техническая документация Jiangsu Xinhui Measurement and Control Technology Co., Ltd.,
КНР.
ПравообладательJiangsu Xinhui Measurement and Control Technology Co., Ltd. КНР
Адрес: No.1 Xinhui Road, Huiping town, Qidong city, Jiangsu Province, China Тел.: +86-86-513-83799342
E-mail: wangyuxiang@xhckkj.com
Web сайт: www.xhckkj.com
Изготовитель
Jiangsu Xinhui Measurement and Control Technology Co., Ltd. КНРАдрес: No.1 Xinhui Road, Huiping town, Qidong city, Jiangsu Province, China Тел.: +86-86-513-83799342
E-mail: wangyuxiang@xhckkj.com
Web сайт: www.xhckkj.com
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Jiangsu Xinhui Measurement and Control Technology Co., Ltd. КНРАдрес: No.1 Xinhui Road, Huiping town, Qidong city, Jiangsu Province, China Тел.: +86-86-513-83799342
E-mail: wangyuxiang@xhckkj.com
Web сайт: www.xhckkj.com
Принцип действия уровнемеров основан на измерении уровня жидкости в байпасной трубе, соединенной с резервуаром или технологическим аппаратом с помощью фланцевых соединений, образуя систему сообщающихся сосудов. Измерение осуществляется на основе определения положения поплавка с магнитом, жёстко прикреплённого к поплавку. Магнитное поле поплавка бесконтактно воздействует на элементы индикатора уровня измерительной трубы, поворачивая их на 180 градусов. Если уровень повышается, цвет элементов меняется с черного на желтый и наоборот при понижении уровня.
Уровнемеры могут изготавливаться с измерительным преобразователем, измеренное значение уровня отображается на дисплее. Передача измеренного значения уровня осуществляется измерительным преобразователем через унифицированный выходной сигнал 4-20 мА.
Для сигнализации предельных значений уровня измеряемой среды уровнемеры могут оснащаться магнитными выключателями.
Уровнемеры состоят из:
-
- выносной направляющей байпасной трубы с патрубками для присоединения сбоку к резервуару или технологическому аппарату. Внутри байпасной трубы установлен поплавок с магнитом;
-
- местным индикатором с магнитными роликами и оцифрованной шкалой для визуального отслеживания уровня;
Дополнительно уровнемеры могут оснащаться:
-
- одним измерительным преобразователем с чувствительным элементом;
-
- одним или несколькими конечными магнитных выключателей, для сигнализации предельных и промежуточных положений магнитного поплавка;
-
- терма кожухом.
Уровнемеры имеют модификации: для высокой и низкой температуры, высокого и низкого давления, с повышенной антикоррозийной стойкостью, санитарное.
Общий вид уровнемеров представлен на рисунке 1. В зависимости от температуры и давления измеряемой среды внешний вид уровнемеров может отличаться от представленных изображений на рисунке 1.
Серийный номер (лазерной гравировкой) в виде цифрового обозначения, состоящего из арабских цифр, наносятся на маркировочную табличку на корпус уровнемера.
Нанесение знака поверки на уровнемеры не предусмотрено.
Место нанесения серийного номера

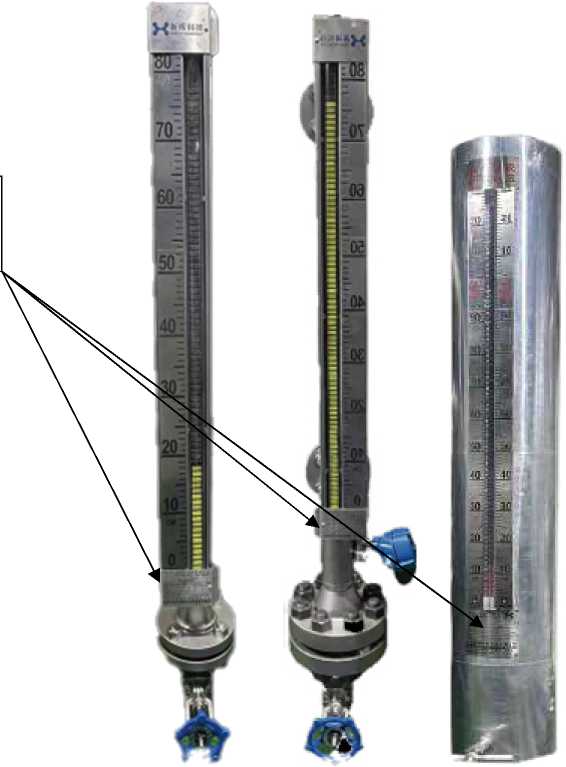

Рисунок 1 - Общий вид Уровнемеры магнитные UHS-А а) - стандартное исполнение;
