Номер по Госреестру СИ: 95578-25
95578-25 Комплекс измерительный "КИ-Березовская ГРЭС-РХ"
(Обозначение отсутствует)
Назначение средства измерений:
Комплекс измерительный «КИ-Березовская ГРЭС-РХ» предназначен для измерения сигналов (силы постоянного тока) первичных измерительных преобразователей уровня кислоты и щелочи, массовой доли щелочи и кислоты, вычисления, контроля и хранения измеренных параметров.
Внешний вид.
Комплекс измерительный "КИ-Березовская ГРЭС-РХ"
Рисунок № 1
Общие сведения
Дата публикации - 28.05.2025
Срок свидетельства -
Номер записи - 197353
ID в реестре СИ - 1425822
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "РОСТ ИНТЕК" (ООО "РОСТ ИНТЕК")
Страна - РОССИЯ
Населенный пункт - г. Пермь
Уведомление о начале осуществления предпринимательской деятельности -
Отчет содержит один интерактивный график (круговую диаграмму) и таблицу. График имеет возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.
В зависимости от выбранного года в отчете выводится информация по кол-ву типов СИ, утержденных в этом году и межповерным интервалам (МПИ), присвоенным этим СИ. По каждому из МПИ приводится статистика по кол-ву типов СИ и кол-ву поверок за все время существования ФГИС АРШИН.
Бесплатный
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1024 от 2025.05.26 ПРИКАЗ Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Комплекс измерительный "КИ-Березовская ГРЭС-РХ" (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "РОСТ ИНТЕК" (ООО "РОСТ ИНТЕК")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95578-25 |
Комплекс измерительный "КИ-Березовская ГРЭС-РХ", Обозначение отсутствует Общество с ограниченной ответственностью "РОСТ ИНТЕК" (ООО "РОСТ ИНТЕК") (РОССИЯ г. Пермь) |
ОТ МП |
1 год |
Данный отчет будет полезен для оценки объёмов производства средств измерений по конкретному производителю. Отчет строится в динамике по годам и представлен тремя графиками и таблицей. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретному производителю или группе производителей. В конце отчета приводится таблица с обобщёнными данными с функцией поиска и сортировки по любой из колонок.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за год
- среднее количество поверок в месяц
- среднее количество поверок в год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать производителя СИ или нескольких производителей одновременно (выпадающий список позволяет делать множественный выбор). Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
Кто поверяет Комплекс измерительный "КИ-Березовская ГРЭС-РХ" (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 3 | 2 | 1 | 0 | 3 | 2 | 1 |
Стоимость поверки Комплекс измерительный "КИ-Березовская ГРЭС-РХ" (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В комплексе применяется программное обеспечение, установленное на панелях оператора и на компьютерах АРМ, не имеет метрологическую значимость, т.к. используются только для отображения информации из контроллерного оборудования.
Программное обеспечение, установленное на контроллерное оборудование, создано с применением среды разработки Astra.IDE и является метрологически значимым. Параметры, влияющие на метрологические характеристики, защищены паролем. В контроллерном оборудовании происходит преобразование аналоговых сигналов в инженерные единицы измерения параметра.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
Astra IDE |
|
Номер версии (идентификационный номер) программного обеспечения, не ниже |
1.7 |
|
Цифровой идентификатор программного обеспечения |
1819 berez hopo v1 8 Final 27 06 24 |
|
Примечание - Номер версии ПО состоит из двух частей:
| |
Метрологические характеристики систем нормированы с учетом влияния программного обеспечения.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и инструкции по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 3 «Порядок работы» документа А-1891-1-ИЭ «Комплекс измерительный «КИ-Березовская ГРЭС-РХ». Инструкция по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемой для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А».
ПравообладательПубличное акционерное общество «Юнипро» филиал «Березовская ГРЭС» (ПАО «Юнипро» филиал «Березовская ГРЭС»)
ИНН: 8602067092
Юридический адрес: 628406, Ханты-мансийский Автономный Округ - Югра, г. Сургут, ул. Энергостроителей, д. 23, соор. 34
Телефон: +7 (3462) 38-13-59
E-mail: surgut_gres@unipro.energy
Изготовитель
Общество с ограниченной ответственностью «РОСТ ИНТЕК» (ООО «РОСТ ИНТЕК») ИНН: 5904106521Адрес: 614090, Пермский край, г. Пермь, ул. Лодыгина 5Г, оф. 8
Телефон: +7 342 215-07-47
E-mail: info@rostintec.ru
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес места осуществления деятельности: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон/ факс: +7 (843) 272-70-62/(843) 272-00-32
E-mail: office@vniir.org
Web-сайт: www.vniir.org
Правообладатель
Публичное акционерное общество «Юнипро» филиал «Березовская ГРЭС» (ПАО «Юнипро» филиал «Березовская ГРЭС»)ИНН: 8602067092
Юридический адрес: 628406, Ханты-мансийский Автономный Округ - Югра, г. Сургут, ул. Энергостроителей, д. 23, соор. 34
Телефон: +7 (3462) 38-13-59
E-mail: surgut_gres@unipro.energy
Комплекс представляет собой совокупность технических и программных средств, в том числе:
- Оборудования нижнего уровня, состоящего из:
• программно-технических средств на базе модулей аналогового ввода R500 AI 16 011 в составе контроллера программируемого логического REGUL R500 (Госреестр № 63776-16) расположенных в шкафу автоматизации и управления, осуществляющих циклический опрос измерительного оборудования, прием и преобразование токовых сигналов со средств измерений уровня, анализаторов жидкости в выходной код и передачу их в систему комплекса;
• линии связи, соединяющих измерительные модули с датчиками.
- Оборудования верхнего уровня, состоящее из:
• рабочих станций комплекса, реализованных на базе персональных компьютеров;
• специализированного программного обеспечения, предназначенного для конфигурации серверов и рабочих станций, обеспечения передачи измерительной информации на рабочие станции комплекса.
Комплекс реализован на 4 участках химического цеха и состоит из 4 шкафов автоматизации и управления 1ША1, 2ША1, 3ША1, 4ША1, средств измерений уровня и анализаторов жидкости кондуктометрических.

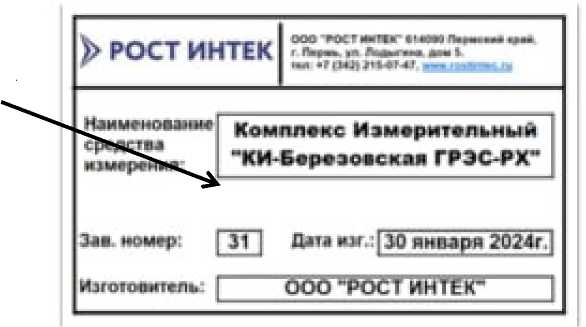

Нанесение знака поверки на средство измерений и его составные части не предусмотрено. Заводской номер комплекса в виде цифрового обозначения, состоящего из арабских цифр, наносятся на маркировочную табличку на шкафах автоматизации и управления, указанном на рисунке 1 методом печати на металлизированной пленке.
Место нанесения заводского номера комплекса
ЙЛС1ИЖ1ГПЬ
$>РО€ТИНТЕК --
Г ЬМ "Р lAi-h -Bl b-61-il --- I ■■ -!
|
Ксмппакс Измерительный “КИ-Березсескаи ГРЭС-РЖ" | |
|
SU |
Щт| еж.: |10янв-арт 2024г.- |
|
1 |
ООО "РОСГ ИН1ЕК" |
Рисунок 1 - Место нанесения заводского номера комплекса
Пломбирование комплекса и его составных частей не предусмотрено.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы постоянного электрического тока, мА |
от 4 до 20 |
|
Пределы допускаемой основной приведенной погрешности измерении силы постоянного тока, % |
±0,1 |
|
Пределы допускаемой дополнительной погрешности при измерении силы постоянного тока от изменения температуры в рабочих условиях применения на 1 °C, % |
±0,002 |
|
Пределы допускаемой приведенной погрешности преобразования токового сигнала в значение уровня жидкости от 0 до 5,5 м / массовой доли щелочи от 0 до 5% / массовой доли кислоты от 0 до 5%, % |
±0,126 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных преобразователей, шт. |
33 |
|
Количество модулей аналогового ввода R500 AI 16 011, шт. |
4 |
|
Температура окружающей среды, °C:
|
от +15 до +25 от -40 до +60 |
|
Напряжение питание от источника постоянного тока, В |
от 18 до 36 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет, не менее |
20 |
|
Средняя наработка до отказа, ч, не менее |
150000 |
