Сведения о средстве измерений: 95577-25 Спектрометры рентгенофлуоресцентные универсальные настольные

Номер по Госреестру СИ: 95577-25
95577-25 Спектрометры рентгенофлуоресцентные универсальные настольные
(ЭКРОС XRF-9700 STARFISH)

Назначение средства измерений:
Спектрометры рентгенофлуоресцентные универсальные настольные ЭКРОС XRF-9700 STARFISH (далее - спектрометры) предназначены для измерений массовой доли химических элементов и идентификации химических элементов в твердых монолитных, порошкообразных, прессованных, жидких, пастообразных и мазеобразных образцах веществ и материалов, в том числе нанесенных на фильтры.

сертификация программного обеспечения

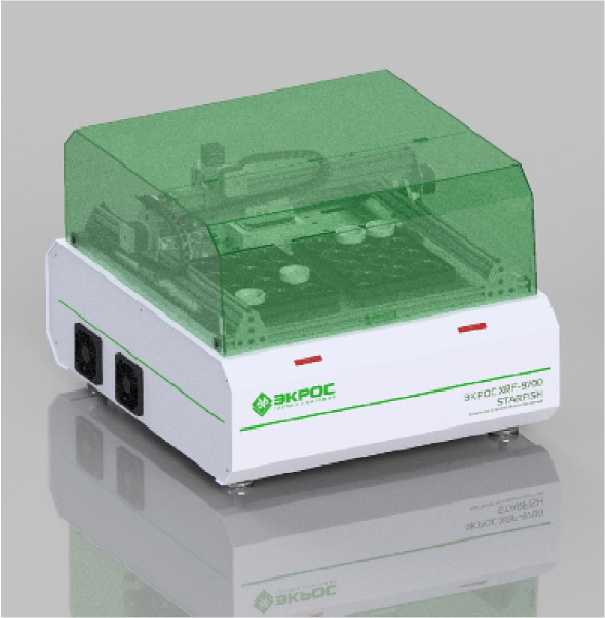

Внешний вид. Спектрометры рентгенофлуоресцентные универсальные настольные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Спектрометры рентгенофлуоресцентные универсальные настольные
Рисунок № 1

Общие сведения

Дата публикации - 28.05.2025
Срок свидетельства - 26.05.2030
Номер записи - 197352
ID в реестре СИ - 1425821
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ЭКРОС XRF-9700 STARFISH, S8 LION,

Производитель

Изготовитель - Общество с ограниченной ответственностью "ЭКРОСХИМ" (ООО "ЭКРОСХИМ")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - V_9 Специализация организации (типы поверяемых СИ). Быстро! За год.

Простой и наглдяный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за последний год (365 дней) и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.

Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).

Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.

В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1024 от 2025.05.26 ПРИКАЗ Об утверждении типов средств измерений (14)

Наличие аналогов СИ: Спектрометры рентгенофлуоресцентные универсальные настольные (ЭКРОС XRF-9700 STARFISH)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "ЭКРОСХИМ" (ООО "ЭКРОСХИМ")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
54038-13
07.05.2028
 Вискозиметры капиллярные стеклянные, ВПЖ и ВНЖ
Общество с ограниченной ответственностью "ЭКРОСХИМ" (ООО "ЭКРОСХИМ") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		4 года; срок действия поверки проведённой после 31.05.2024 г. - 2 года
86493-22
26.08.2027
 Дозаторы пипеточные одноканальные и многоканальные, ЭКРОСХИМ
Общество с ограниченной ответственностью "ЭКРОСХИМ" (ООО "ЭКРОСХИМ") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		1 год
88411-23
06.03.2028
 Спектрометры рентгенофлуоресцентные компактные, ЭКРОС XRF-9710 PEARL
Общество с ограниченной ответственностью "ЭКРОСХИМ" (ООО "ЭКРОСХИМ") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		1 год
88425-23
07.03.2028
 Дифрактометры настольные рентгеновские, ЭКРОС XRD
Общество с ограниченной ответственностью "ЭКРОСХИМ" (ООО "ЭКРОСХИМ") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		1 год
95577-25
26.05.2030
 Спектрометры рентгенофлуоресцентные универсальные настольные, ЭКРОС XRF-9700 STARFISH
Общество с ограниченной ответственностью "ЭКРОСХИМ" (ООО "ЭКРОСХИМ") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		1 год
Отчет - MI_23 Регистрация типов СИ в ФГИС АРШИН по годам и типу производства (год, тип производства, страны, кол-во)

Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.

График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.

График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.

Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.

Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.

Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.

Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.

Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.

Бесплатный

Кто поверяет Спектрометры рентгенофлуоресцентные универсальные настольные (ЭКРОС XRF-9700 STARFISH)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ"
(RA.RU.311501)
  • ЭКРОС XRF-9700 STARFISH
    		•  2 0 2 0 2 0 2
    УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ
    (RA.RU.311473)    		 РСТ
  • ЭКРОС XRF-9700 STARFISH
  • S8 LION
    		•  2 2 0 0 0 0 0

    Стоимость поверки Спектрометры рентгенофлуоресцентные универсальные настольные (ЭКРОС XRF-9700 STARFISH)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Спектрометры оснащены специализированным программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.

    Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

    Идентификационные данные ПО спектрометров приведены в таблице 1.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    MEAS9700

    Номер версии (идентификационный номер) ПО

    1.Х*

    Цифровой идентификатор ПО

    -

    * «Х» не относится к метрологически значимой части ПО и принимает значения от 1 до 999


    Знак утверждения типа

    Знак утверждения типа

    наносится на табличку на задней панели спектрометра, а также на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в главе 2 «Использование по назначению» документа БКРЕ.415312.030 РЭ «Спектрометр рентгенофлуоресцентный универсальный настольный ЭКРОС XRF-9700 STARFISH. Руководство по эксплуатации».

    При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений БКРЕ.415312.030 ТУ. Спектрометр рентгенофлуоресцентный универсальный настольный ЭКРОС XRF-9700 STARFISH. Технические условия;

    Приказ Росстандарта от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах».

    Правообладатель

    Общество с ограниченной ответственностью «ЭКРОСХИМ» (ООО «ЭКРОСХИМ») ИНН 7810235934

    Юридический адрес: 196006, г. Санкт-Петербург, ул. Коли Томчака, д. 25, лит. Ж

    Изготовитель

    Общество с ограниченной ответственностью «ЭКРОСХИМ» (ООО «ЭКРОСХИМ») ИНН 7810235934
    Адрес: 196006, г. Санкт-Петербург, ул. Коли Томчака, д. 25, лит. Ж

    Испытательный центр

    Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
    Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

    Правообладатель

    Общество с ограниченной ответственностью «ЭКРОСХИМ» (ООО «ЭКРОСХИМ») ИНН 7810235934
    Юридический адрес: 196006, г. Санкт-Петербург, ул. Коли Томчака, д. 25, лит. Ж

    Принцип действия спектрометров основан на возбуждении и последующей регистрации рентгеновского спектра характеристического излучения исследуемого образца. Энергия характеристических линий спектра соответствует химическим элементам, содержащимся в образце, а их интенсивность пропорциональна концентрации соответствующих элементов.

    Рентгеновское излучение (флуоресцентное), содержащее характеристические линии химических элементов, возбуждается при облучении образца первичным рентгеновским излучением. В качестве источника первичного рентгеновского излучения используется рентгеновская трубка с анодом из родия (Rh) (опционально материал анода может быть из: вольфрама (W), серебра (Ag), палладия (Pd), молибдена (Mo), тантала (Ta) и других металлов). Излучение от рентгеновской трубки проходит через фильтр и коллиматор и попадает в измерительную камеру, и далее на образец. Характеристическое излучение регистрируется детектором (Si-дрейфовым (SDD) или Si-Pin), сигнал с которого обрабатывается электронной схемой. В результате формируется гистограмма, в которой отдельные пики соответствуют характеристическим линиям химических элементов, амплитуда пиков пропорциональна интенсивности излучения. Дальнейшая математическая обработка позволяет определить количественный и качественный состав образца по зарегистрированному спектру.

    Конструктивно спектрометры представляют собой настольный прибор, состоящий из аналитического блока, который включает в себя измерительную камеру со встроенной видеосистемой, источник рентгеновского излучения, детектор, управляющую электронику и блок питания. К задней панели аналитического блока подключается управляющая система -персональный компьютер со специализированным программным обеспечением.

    Для измерений подготовленные образцы помещают в специальные кюветы, которые размещают в кюветодержателе, а кюветодержатель устанавливают непосредственно в измерительную камеру.

    Дополнительно спектрометры могут быть оснащены автосамплером, который крепится к аналитическому модулю с помощью болтов. В этом случае происходит автоматическая установка кюветодержателей в измерительную камеру.

    Дополнительно спектрометры могут быть оснащены модулем негабаритных образцов, которые не помещаются в специальные кюветы и от которых нельзя отделить пробу подходящего размера. Данный модуль крепится вместо декоративной крышки спектрометра.

    Дополнительно при необходимости измерения легких химических элементов (от 6С до 20Ca) к аналитическому модулю может подсоединяться газовый пост и/или вакуумный пост.

    Корпус спектрометров изготавливается из металлических сплавов, пластика и окрашивается в цвета в соответствии с технической документацией изготовителя.

    На переднюю панель спектрометров наносится логотип изготовителя «ЭКРОС». На заднюю панель спектрометров крепится табличка, которая содержит информацию: наименование изготовителя, обозначение, дата изготовления, заводской номер в цифровом или буквенно-цифровом формате, знак утверждения типа. Информация на табличку наносится типографским способом.

    Общий вид спектрометров представлен на рисунке 1. Табличка с информацией представлена на рисунке 2.

    Нанесение знака поверки на спектрометры не предусмотрено.

    Внешний вид. Спектрометры рентгенофлуоресцентные универсальные настольные (ЭКРОС XRF-9700 STARFISH), http://oei-analitika.ru

    Рисунок 1 - Общий вид спектрометров рентгенофлуоресцентных универсальных настольных

    ЭКРОС XRF-9700 STARFISH

    фэкрос

    ООО «ЭКРОСХИМ»

    ЭКРОС XRF-9700 starfish

    СПЕКТРОМЕТР РЕНТГЕНОФЛУОРЕСЦЕНТНЫЙ

    УНИВЕРСАЛЬНЫЙ НАСТОЛЬНЫЙ

    ЕН1®

    Зав. №: 9K7F001

    -220В; 50Ги; 500В А

    БКРЕ.415312.0В0ТУ

    202 г.

    СДЕЛАНО В РОССИИ

    Рисунок 2 - Табличка спектрометров рентгенофлуоресцентных универсальных настольных

    ЭКРОС XRF-9700 STARFISH

    Пломбирование спектрометров не предусмотрено. Конструкция спектрометров обеспечивает ограничение доступа к частям спектрометров, несущим первичную измерительную информацию, и местам настройки (регулировки).


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Спектрометр рентгенофлуоресцентный универсальный настольный

    ЭКРОС

    XRF-9700 STARFISH

    1 шт.

    в составе

    Блок аналитический

    БКРЕ.415312.030.010

    Паспорт

    БКРЕ.415312.030 ПС

    1 экз.

    Руководство по эксплуатации

    БКРЕ.415312.030 РЭ

    1 экз.

    Флэш-карта USB с дистрибутивом ПО MEAS9700, руководством пользователя на ПО MEAS9700 и методикой поверки

    -

    1 шт.

    Комплект ЗИП

    -

    1 комп.

    Набор образцов и принадлежностей для проведения измерений*

    -

    1 комп.

    Компьютер (стационарный персональный компьютер/портативный персональный компьютер)*

    -

    1 шт.

    Самплер*

    -

    1 шт.

    Модуль негабаритных образцов*

    -

    1 шт.

    Г азовый пост*

    -

    1 шт.

    Вакуумный пост с вакуумным насосом*

    -

    1 шт.

    * Опционально


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Предел допускаемого относительного среднего квадратического отклонения выходного сигнала на линии Fe Ках), %

    1

    Чувствительность на линии Fe Ка х), имп/(с^мА^%), не менее

    10000

    1) Значение нормировано по площади пика; значение нормировано для железа в стандартном образце массовой доли железа в твердой матрице с массовой долей от 0,90 % до 1,10 %.

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Диапазон определяемых химических элементов

    от 6С до 100Fm

    Параметры электрического питания:

    - напряжение переменного тока, В

    220±22

    - частота переменного тока, Гц

    50±1

    Габаритные размеры, мм, не более:

    - высота

    600

    - ширина

    650

    - длина

    750

    Масса, кг, не более

    60

    Условия эксплуатации:

    - температура воздуха, °С

    от +10 до +35

    - относительная влажность, %, не более

    80
