Номер по Госреестру СИ: 95571-25
95571-25 Ключи моментные предельные
(THORVIK)
Назначение средства измерений:
Ключи моментные предельные THORVIK (далее - ключи) предназначены для измерений крутящего момента силы при затяжке резьбовых соединений.
Внешний вид.
Ключи моментные предельные
Рисунок № 1
Внешний вид.
Ключи моментные предельные
Рисунок № 2
Внешний вид.
Ключи моментные предельные
Рисунок № 3
Внешний вид.
Ключи моментные предельные
Рисунок № 4
Внешний вид.
Ключи моментные предельные
Рисунок № 5
Общие сведения
Дата публикации - 28.05.2025
Срок свидетельства - 26.05.2030
Номер записи - 197346
ID в реестре СИ - 1425815
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. TWA5315, мод. TWA4210, мод. TWA32821, мод. TWA21911, TWA5315, TWA4210, TWA3735, TWA32821, THORVIK TWA5315, THORVIK TWA21911, THORVIK TWA 3735, THBD141870350,
Производитель
Изготовитель - HANGZHOU HUAFENG BIG ARROW TOOLS CO., LTD.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Исследование "Анализ рынка поверки Северо-Западного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в Северо-Западном регионе.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 51
Выдано извещений - 5
Кол-во периодических поверок - 11
Кол-во средств измерений - 34
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1024 от 2025.05.26 ПРИКАЗ Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Ключи моментные предельные (THORVIK)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет "Анализ рынка поверки организаций Рязанской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Рязань и Рязанская область.
Параметры исследований:
- фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций региона по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по региону
Кто поверяет Ключи моментные предельные (THORVIK)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МОСЭНЕРГОТЕСТ" (RA.RU.313419) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ФБУ "КОМИ ЦСМ" (RA.RU.311490) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 3 | 2 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ООО "КВАЗАР" (RA.RU.310696) | 4 | 4 | 0 | 0 | 4 | 4 | 0 | |||
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 34 | 4 | 34 | 0 | 4 | 34 | 34 | 0 |
Стоимость поверки Ключи моментные предельные (THORVIK)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 4 «Инструкция по эксплуатации» документов:-
- «THORVIK. Паспорт Ключи моментные предельные. TWA4158 Ключ моментный предельный 3/4"DR, 150 - 800 Нм; ТWA4210 Ключ моментный предельный 3/4"DR, 200 - 1000 Нм; TWA5210 Ключ моментный предельный 1"DR, 200 - 1000 Нм; TWA5315 Ключ моментный предельный 1'DR, 300 - 1500 Нм»;
-
- «THORVIK. Паспорт Ключи моментные предельные. TWA1525 Ключ моментный предельный 1/4''DR, 2-25 Нм; TWA21911 Ключ моментный предельный 3/8"DR, 19 - 110 Нм; TWA32821 Ключ моментный предельный 1/2"DR, 28 - 210 Нм; TWA3735 Ключ моментный предельный 1/2"DR, 70 - 350 Нм».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений крутящего момента силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 сентября 2024 г. № 2152;
«Стандарт предприятия Ключи моментные предельные THORVIK».
ПравообладательHANGZHOU HUAFENG BIG ARROW TOOLS CO., LTD., Китай
Адрес: Xiangnan Village, Yiqiao town, Xiaoshan, Hangzhou, Zhejiang, China
Тел.: +86-571-82430660 / 86-571-82430880
Факс: +86-571-82163595
E-mail: hzhf@hzhftools.com
Изготовитель
HANGZHOU HUAFENG BIG ARROW TOOLS CO., LTD., КитайАдрес: Xiangnan Village, Yiqiao town, Xiaoshan, Hangzhou, Zhejiang, China
Тел.: +86-571-82430660 / 86-571-82430880
Факс: +86-571-82163595
E-mail: hzhf@hzhftools.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru
Правообладатель
HANGZHOU HUAFENG BIG ARROW TOOLS CO., LTD., КитайАдрес: Xiangnan Village, Yiqiao town, Xiaoshan, Hangzhou, Zhejiang, China
Тел.: +86-571-82430660 / 86-571-82430880
Факс: +86-571-82163595
E-mail: hzhf@hzhftools.com
Принцип действия ключей основан на срабатывании механизма регулирования значения крутящего момента, расположенного внутри корпуса. Под действием приложенной к рукоятке силы при достижении заранее установленного значения крутящего момента силы ключи издают четко слышимый щелчок, что указывает на достижение установленного крутящего момента силы.
Конструктивно ключи состоят из корпуса, рукоятки и предустановленной при производстве несменной насадкой или присоединительным разъемом. Внутри корпуса расположен кулачковый механизм, поджатый регулировочной пружиной, при достижении заданного усилия на рукоятке механизм обеспечивает проскальзывание кулачка, в процессе чего происходит снятие нагрузки с выходного квадрата ключа.
К указанному типу относятся ключи моментные предельные THORVIK модификаций TWA1525, TWA21911, TWA32821, TWA3735, TWA4158, TWA4210, TWA5210, TWA5315.
Ключи выпускаются в 8 модификациях, которые отличаются диапазоном измерений крутящего момента силы, ценой деления шкалы, габаритными размерами, массой, типом и размером присоединительного элемента.
Пломбирование крепёжных винтов корпуса ключей не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер ключей в буквенно-числовом формате наносится методом гравировки на нижней части корпуса ключа для модификаций TWA4158, TWA4210, TWA5210, TWA5315 и в числовом формате на верхней части корпуса ключа для модификаций TWA21911, TWA3735, TWA1525, TWA32821.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид ключей с местом нанесения заводского номера представлен на рисунках 1-5.

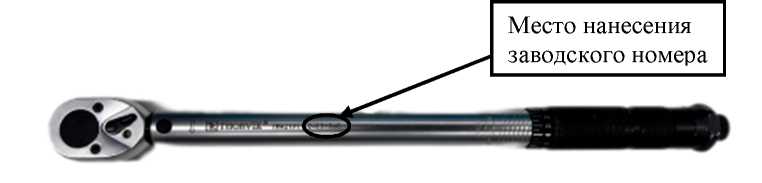

Рисунок 1 - Общий вид ключей модификаций TWA21911, TWA3735, TWA1525, TWA32821 с местом нанесения заводского номера

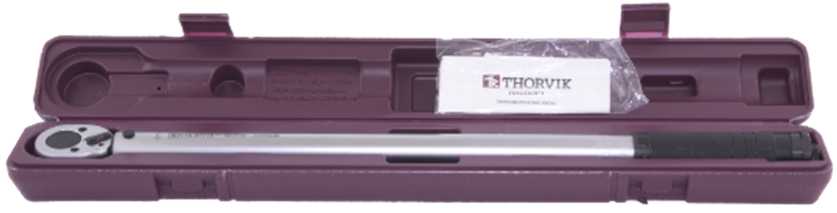

Рисунок 2 - Общий вид ключей модификаций TWA21911, TWA3735, TWA1525, TWA32821 в футляре

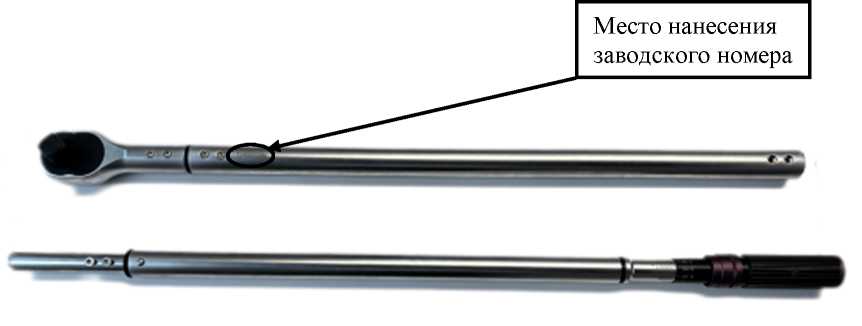

Рисунок 3 - Общий вид ключей модификаций TWA5315 с местом нанесения заводского номера
Рисунок 4 - Общий вид ключей модификаций TWA5315 в сборе

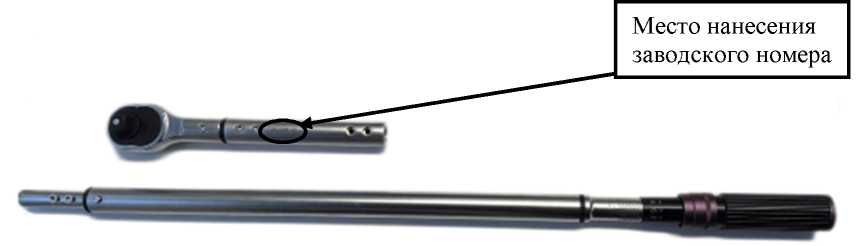

Рисунок 5 - Общий вид ключей модификаций TWA4210, TWA5210, TWA4158c местом нанесения заводского номера
Программное обеспечение отсутствует.
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Ключ моментный предельный |
THORVIK |
1 шт. |
|
Кейс пластиковый |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Г арантийный талон |
- |
1 экз. |
|
Методика поверки |
- |
По заказу |
Таблица 1 - Метрологические характеристики
|
Модификация |
Диапазон измерений крутящего момента силы, IH1 |
Цена деления шкалы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
|
TWA1525 |
от 2 до 25 |
0,1 |
±4 |
|
TWA21911 |
от 19 до 110 |
0,5 | |
|
TWA32821 |
от 28 до 210 |
1,0 | |
|
TWA3735 |
от 70 до 350 |
5,0 | |
|
TWA4158 |
от 150 до 800 |
5,0 | |
|
TWA4210 |
от 200 до 1000 |
5,0 | |
|
TWA5210 |
от 200 до 1000 |
5,0 | |
|
TWA5315 |
от 300 до 1500 |
10 |
аблица 2 - Основные технические характеристики
|
Модификация |
Размер присоединительного квадрата / прямоугольника, мм (дюйм) |
Масса, кг, не более |
Длина, мм, не более |
|
TWA1525 |
6,35 (1/4) |
0,782 |
310 |
|
TWA21911 |
9,5 (3/8) |
1,098 |
390 |
|
TWA32821 |
12,5 (1/2) |
1,734 |
490 |
|
TWA3735 |
12,5 (1/2) |
2,820 |
640 |
|
TWA4158 |
19,05 (3/4) |
6,090 |
1215 |
|
TWA4210 |
19,05 (3/4) |
6,090 |
1215 |
|
TWA5210 |
25,4 (1) |
6,190 |
1215 |
|
TWA5315 |
25,4 (1) |
9,825 |
1790 |
