Номер по Госреестру СИ: 95568-25
95568-25 Датчики температуры
(Обозначение отсутствует)
Назначение средства измерений:
Датчики температуры (далее - датчики) предназначены для непрерывных измерений температуры неагрессивных к материалу защитной арматуры жидких, паро- и газообразных сред, сыпучих материалов, а также твердых тел.

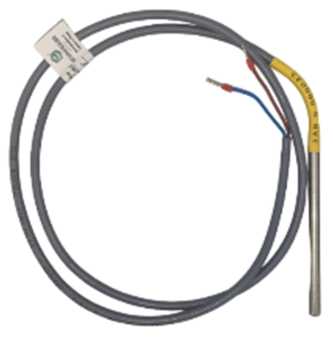

Внешний вид.
Датчики температуры
Рисунок № 1
Внешний вид.
Датчики температуры

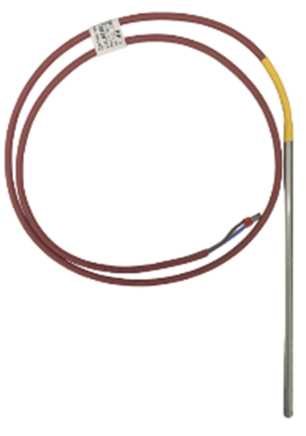

Рисунок № 2
Внешний вид.
Датчики температуры

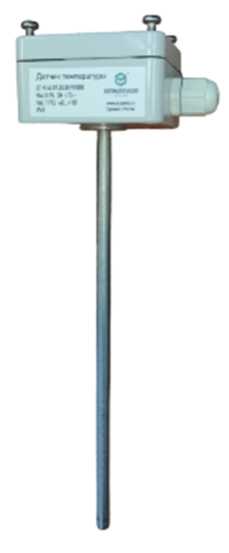

Рисунок № 3
Внешний вид.
Датчики температуры

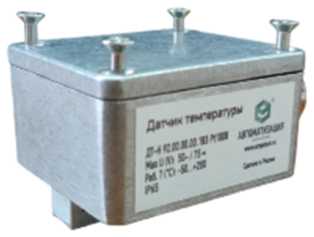

Рисунок № 4
Внешний вид.
Датчики температуры

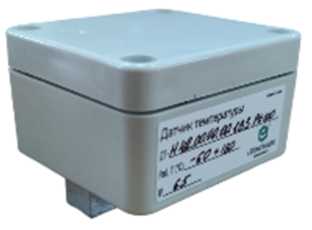

Рисунок № 5

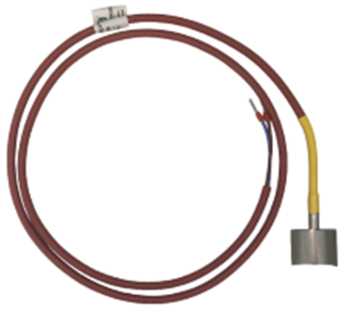

Внешний вид.
Датчики температуры
Рисунок № 6
Внешний вид.
Датчики температуры
Рисунок № 7
Внешний вид.
Датчики температуры

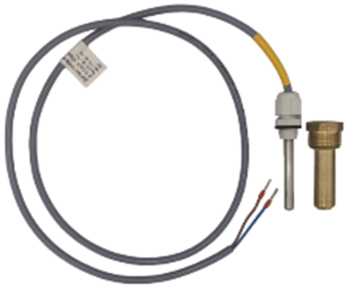

Рисунок № 8
Внешний вид.
Датчики температуры
Рисунок № 9
Внешний вид.
Датчики температуры

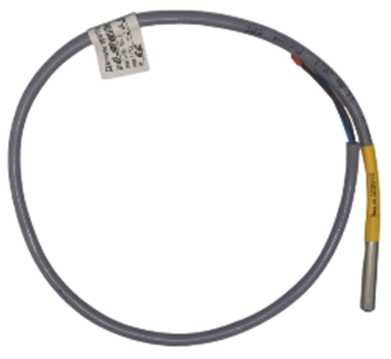

Рисунок № 10
Общие сведения
Дата публикации - 28.05.2025
Срок свидетельства - 26.05.2030
Номер записи - 197343
ID в реестре СИ - 1425812
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ДТ-У4, ДТ-У 7, ДТ-Н 7, ДТ-К 7, ДТ-В 8,
Производитель
Изготовитель - Общество с ограниченной ответственностью НПП "Автоматизация" (ООО НПП "Автоматизация")
Страна - РОССИЯ
Населенный пункт - г. Новосибирск
Уведомление о начале осуществления предпринимательской деятельности -
Отчет содержит данные по количеству типов средств измерений в ФГИС АРШИН и позволяет осуществлять выборки записей по дружественным и недружественным странам и группам СИ (более 850 групп). Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Кроме того, в отчете строится "Гистограмма по дружественным странам", которая наглядно показывает частоту распределение процентного соотношения между дружественными и недружественными странами. По оси OX откладывается в % кол-во типов СИ дружественных стран от 0 до 100%, а по оси OY кол-во групп СИ. Таким образом, в первую колонку попадут только те группы СИ, у которых кол-во типов СИ дружественных стран не превышает 10%. Гистограмма имеет возможность масштабирования и экспорта данных в Exel.
Бесплатный
Статистика
Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 10
Кол-во средств измерений - 10
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1014 от 2025.05.26 ПРИКАЗ Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Датчики температуры (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью НПП "Автоматизация" (ООО НПП "Автоматизация")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95568-25 26.05.2030 |
Датчики температуры, Обозначение отсутствует Общество с ограниченной ответственностью НПП "Автоматизация" (ООО НПП "Автоматизация") (РОССИЯ г. Новосибирск) |
ОТ МП |
2 года |
Отчет представляет сводную информацию в части оснащенности средствами поверки аккредитованных организаций.
По каждой аккредитованной организации в динамике по годам приводятся данные по количеству таких средств средств поверки, как СИ в качестве эталонов, эталоны единиц величин, стандартные образцы, ГЭТ и средства измерений.
Кроме того, приводятся несколько графиков, показывающих общую картину с средствами поверки в стране.
Кто поверяет Датчики температуры (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 10 | 0 | 10 | 0 | 10 | 0 | 10 |
Стоимость поверки Датчики температуры (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта «Датчики температуры ДТ. Паспорт» типографским способом.
Лист № 11
Всего листов 12
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 6 паспорта «Датчики температуры ДТ. Паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ТУ 26.51.66.190-001-64358408-21 Датчики температуры. Технические условия.
ПравообладательОбщество с ограниченной ответственностью НПП «Автоматизация» (ООО НПП «Автоматизация»)
ИНН 5406559085
Юридический адрес: 630007, Новосибирская обл., г. Новосибирск, ул. Кривощековская, д. 15, к. 2, оф. 5
Телефон (факс): +7 (383) 36-37-083, 36-37-084
Е-mail: info@acsystem.ru
Web-сайт: www.acsystem.ru
Изготовитель
Общество с ограниченной ответственностью НПП «Автоматизация» (ООО НПП «Автоматизация»)ИНН 5406559085
Адрес: 630007, Новосибирская обл., г. Новосибирск, ул. Кривощековская, д. 15, к. 2, оф. 5
Телефон (факс): +7 (383) 36-37-083, 36-37-084
Е-mail: info@acsystem.ru
Web-сайт: www.acsystem.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66 E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Общество с ограниченной ответственностью НПП «Автоматизация» (ООО НПП «Автоматизация»)ИНН 5406559085
Юридический адрес: 630007, Новосибирская обл., г. Новосибирск, ул. Кривощековская, д. 15, к. 2, оф. 5
Телефон (факс): +7 (383) 36-37-083, 36-37-084
Е-mail: info@acsystem.ru
Web-сайт: www.acsystem.ru
Принцип действия датчиков основан на зависимости электрического сопротивления чувствительного элемента датчика (далее - ЧЭ) от температуры измеряемой среды.
Конструктивно датчики представляют собой корпусные и бескорпусные приборы с кабельным выводом, состоящие из одного или нескольких ЧЭ и внутренних соединительных проводов, помещенных в герметичный защитный корпус, внешних клемм или выводов, предназначенных для подключения. Датчики могут быть сконструированы с различными конфигурациями внутренних соединительных проводов.
Датчики выпускаются следующих серий: ДТ-_ 0 (TS-_ 0), ДТ-_ 3 (TS-_ 3), ДТ-_ 4 (TS-_ 4), ДТ-_ 5 (TS-_ 5), ДТ-В 6 (TS-R 6), ДТ-_ 7 (TS-_ 7), ДТ-В 8 (TS- R 8), ДТ-_ 9 (TS-_ 9) и имеют различные модификации, различающиеся по внешнему виду, метрологическим и техническим характеристикам, по количеству ЧЭ, а также по конструкции защитной арматуры и узлов коммутации.
Схема соединения внутренних проводников датчиков температуры с ЧЭ - 2-х, 3-х и 4-х проводная.
Структура и расшифровка условного обозначения модификаций датчиков приведена соответственно на рисунке 1 и в таблице 1.
|
ДТ (TS) |
- |
Х |
. |
D |
D |
. |
L |
L |
. |
L |
L |
. |
( ) | ||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 | |||||||||||
Рисунок 1 - Структура условного обозначения датчиков
Таблица 1 - Расшифровка структуры условного обозначения датчиков
|
Позиция |
Код |
Описание | |
|
Российское наименование |
Наименование на экспорт | ||
|
1 |
К Н П У В О |
D I Im O R A |
Исполнение:
|
|
2 |
0, 3, 4, 5, 6, 7, 8, 9 |
Тип корпуса (и/или кабеля) 0 - кабельный тип, материал кабеля силикон
| |
|
3 |
от 0(отсутствует) до 9 |
Комплектация аксессуарами | |
|
4 |
от 00 (отсутствует) до 12 |
Диаметр сенсорной гильзы, мм | |
|
5 |
от 00 (отсутствует) до 99 |
Длина сенсорной или погружной гильзы (для ТСП погружного исполнения), см | |
|
6 |
от 00 (отсутствует) до 99 |
Длина кабеля, дм | |
|
7 |
1, 2 |
Количество сенсоров | |
|
8 |
В, F |
Класс точности | |
|
9 |
2
|
Схема подключения:
| |
|
10 |
Pt100, Pt1000, NTC10K |
Тип сенсоров | |
|
11 |
(28) (32) |
Дополнительная характеристика сенсора (для датчиков NTC10K) 3435K 3950K | |

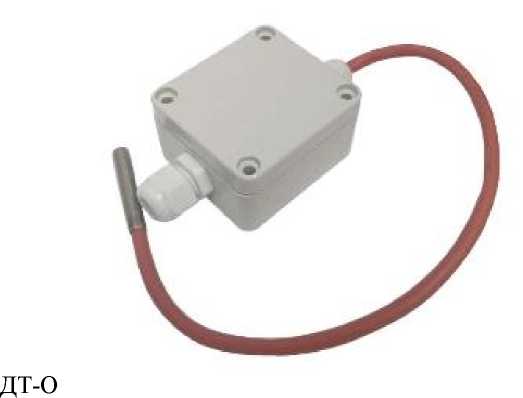

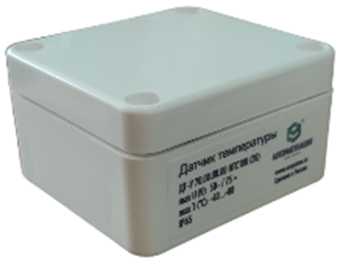

Фотографии общего вида датчиков температуры приведены на рисунках 2-3. Общий вид датчиков температуры с указанием мест нанесения заводского номера приведен на рисунке 4.
Цветовая гамма компонентов датчиков температуры может быть изменена по решению Изготовителя в одностороннем порядке.
ДТ-К
ДТ-Н
ДТ-П с защитной гильзой
Рисунок 2 - Общий вид датчиков температуры
ДТ-У
Рисунок 3 - Общий вид датчиков температуры
ДТ-В
Заводской номер в виде обозначения, состоящего из арабских цифр, наносится на корпус или под крышку корпуса датчика с помощью наклейки, или на кабель датчика с помощью ярлыка (в зависимости от исполнения) типографским методом в местах, приведённых на рисунке 4.
Конструкция датчиков температуры не предусматривает нанесения на них знака поверки. Пломбирование датчиков не предусмотрено.
Места нанесения заводского номера
ДТ-К
ДТ-У
ДТ-В
Рисунок 4 - Общий вид датчиков температуры с указанием мест нанесения заводского номера
Метрологические и основные технические характеристики датчиков приведены в таблицах 2-5.
Таблица 2 - Метрологические характеристики датчиков температуры с типами сенсоров Pt100 и PtlOOO
|
Серия/модификация |
Диапазон измерений температуры, °С |
Класс допуска по ГОСТ 665l-2OO9 |
Допуск по ГОСТ 6651-2OO9, °С (|t| - абсолютное значение температуры, °С, без учета знака)(1) |
|
ДТ- 0 (TS- 0) | |||
|
ДТ-К OX.DD.LL.LL PtlOO ДТ-Н OX.DD.LL.LL Pt1OO(2) ДТ-П OX.DD.LL.LL PtlOO ДТ-О OX.DD.LL.LL PtlOO ДТ-К OX.DD.LL.LL Pt1OOO ДТ-Н OX.DD.LL.LL PtlOOO(2) ДТ-П OX.DD.LL.LL PtlOOO ДТ-О OX.DD.LL.LL PtlOOO |
от -6O до +18O |
В |
±(O,3+O,OO5|Z|) |
|
ДТ- 3 (TS- 3) | |||
|
Серия/модификация |
Диапазон измерений температуры, °С |
Класс допуска по ГОСТ 6651-2009 |
Допуск по ГОСТ 6651-2009, °С (|t| - абсолютное значение температуры, °С, без учета знака)(1) |
|
ДТ-К 3X.DD.LL.LL Pt100 ДТ-Н 3X.DD.LL.LL Pt100(2) ДТ-П 3X.DD.LL.LL Pt100 ДТ-О 3X.DD.LL.LL Pt100 ДТ-К 3X.DD.LL.LL Pt1000 ДТ-Н 3X.DD.LL.LL Pt1000(2) ДТ-П 3X.DD.LL.LL Pt1000 ДТ-О 3X.DD.LL.LL Pt1000 |
от -60 до +150 |
В |
±(0,3+0,005|Z|) |
|
ДТ- 4 (TS- 4) | |||
|
ДТ-К 4X.DD.LL.LL. Pt100 ДТ-Н 4X.DD.LL.LL. Pt100(2) ДТ-П 4X.DD.LL.LL. Pt100 ДТ-К 4X.DD.LL.LL. Pt1000 ДТ-Н 4X.DD.LL.LL. Pt1000(2) ДТ-П 4X.DD.LL.LL. Pt1000 |
от -60 до +180 |
В |
±(0,3+0,005|ф |
|
ДТ-У 4X.DD.LL.LL. Pt100 ДТ-У 4X.DD.LL.LL. Pt1000 |
от -60 до +125 | ||
|
ДТ- 5 (TS- 5) | |||
|
ДТ-К 5X.DD.LL.LL Pt100 ДТ-Н 5X.DD.LL.LL Pt100(2) ДТ-П 5X.DD.LL.LL Pt100 ДТ-О 5X.DD.LL.LL Pt100 ДТ-К 5X.DD.LL.LL Pt1000 ДТ-Н 5X.DD.LL.LL Pt1000(2) ДТ-П 5X.DD.LL.LL Pt1000 ДТ-О 5X.DD.LL.LL Pt1000 |
от -50 до +95 |
В |
±(0,3+0,005|ф |
|
ДТ-В 6 (TS-R 6) | |||
|
ДТ-В бХОТ^ЪК Pt100 ДТ-В бХОТ^ЪК___Pt1000 |
от -50 до +95 |
В |
±(0,3+0,005|ф |
|
ДТ- 7 (TS- 7) | |||
|
ДТ-К VXDD.LL.LL. Pt100 ДТ-Н VXDD.LL.LL. Pt100(2) ДТ-П VXDD.LL.LL. Pt100 ДТ-У VXDD.LL.LL. Pt100 ДТ-К VXDD.LL.LL. Pt1000 ДТ-Н TK.DD.LL.LL. Pt1000(2) ДТ-П VXDD.LL.LL. Pt1000 ДТ-У VXDD.LL.LL. Pt1000 |
от -50 до +95 |
В |
±(0,3+0,005|ф |
|
ДТ-В 8 (TS- R 8) | |||
|
ДТ-В SXDD.LL.LL. Pt100 ДТ-В SXDD.LL.LL.___Pt1000 |
от -50 до +70 |
В |
±(0,3+0,005|ф |
|
ДТ- 9 (TS- 9) | |||
|
Серия/модификация |
Диапазон измерений температуры, °С |
Класс допуска по ГОСТ 6651-2009 |
Допуск по ГОСТ 6651-2009, °С (|t| - абсолютное значение температуры, °С, без учета знака)(1) |
|
ДТ-К 9X.DD.LL.LL. Pt100 ДТ-Н 9X.DD.LL.LL. Pt100(2) ДТ-П 9X.DD.LL.LL. Pt100 ДТ-К 9X.DD.LL.LL. Pt1000 ДТ-Н 9X.DD.LL.LL. Pt1000(2) ДТ-П 9X.DD.LL.LL.Pt1000 |
от -60 до +200 |
В |
±(0,3+0,005|Z|) |
|
ДТ-У 9X.DD.LL.LL. Pt100 ДТ-У 9X.DD.LL.LL.___Pt1000 |
от -60 до +125 | ||
|
Примечания:
| |||
Таблица 3 - Метрологические характеристики датчиков температуры с типами сенсоров
NTC10K (28) и NTC10K (32)
|
Серия/модификация |
Диапазон измерений (диапазон показаний) температуры, °С |
Пределы допускаемой абсолютной погрешности, °С (в зависимости от измеряемой температуры) |
|
ДТ- 3 (TS- 3) | ||
|
ДТ-К 3X.DD.LL.LL NTC10K (28) ДТ-Н 3X.DD.LL.LL NTC10K (28) ДТ-П 3X.DD.LL.LL NTC10K (28) ДТ-О 3X.DD.LL.LL NTC10K (28) |
от -20 до +120 (от -40 до +125) |
±1 (в диапазоне температур от +20 до +30 °С включ.) ±4 (в остальном диапазоне) |
|
ДТ-К 3X.DD.LL.LL NTC10K (32) ДТ-Н 3X.DD.LL.LL NTC10K (32) ДТ-П 3X.DD.LL.LL NTC10K (32) ДТ-О 3X.DD.LL.LL NTC10K (32) | ||
|
ДТ- 4 (TS- 4) | ||
|
ДТ-К 4X.DD.LL.LL NTC10K (28) ДТ-Н 4X.DD.LL.LL NTC10K (28) ДТ-П 4X.DD.LL.LL NTC10K (28) ДТ-У 4X.DD.LL.LL NTC10K (28) |
от -20 до +120 (от -40 до +125) |
±1 (в диапазоне температур от +20 до +30 °С включ.) ±4 (в остальном диапазоне) |
|
ДТ-К 4X.DD.LL.LL NTC10K (32) ДТ-Н 4X.DD.LL.LL NTC10K (32) ДТ-П 4X.DD.LL.LL NTC10K (32) ДТ-У 4X.DD.LL.LL NTC10K (32) | ||
|
ДТ- 5 (TS- 5) | ||
|
ДТ-К 5X.DD.LL.LL NTC10K (28) ДТ-Н 5X.DD.LL.LL NTC10K (28) ДТ-П 5X.DD.LL.LL NTC10K (28) ДТ-О 5X.DD.LL.LL NTC10K (28) |
от -20 до +95 (от -40 до +95) |
±1 (в диапазоне температур от +20 до +30 °С включ.) ±4 |
|
Серия/модификация |
Диапазон измерений (диапазон показаний) температуры, °С |
Пределы допускаемой абсолютной погрешности, °С (в зависимости от измеряемой температуры) |
|
ДТ-К 5XDD.LL.LL NTC10K (32) ДТ-Н 5XDD.LL.LL NTC10K (32) ДТ-П 5XDD.LL.LL NTC10K (32) ДТ-О 5XDD.LL.LL NTC10K (32) |
(в остальном диапазоне) | |
|
ДТ-В 6 (TS-O 6) | ||
|
ДТ-В 6XDD.LL.LL NTC10K (28) ДТ-В 6XDD.LL.LL NTC10K (32) |
от -20 до +95 (от -40 до +95) |
±1 (в диапазоне температур от +20 до +30 °С включ.) ±4 (в остальном диапазоне) |
|
ДТ- 7 (TS- 7) | ||
|
ДТ-К 7XDD.LL.LL NTC10K (28) ДТ-Н 7XDD.LL.LL NTC10K (28) ДТ-П 7XDD.LL.LL NTC10K (28) ДТ-У 7XDD.LL.LL NTC10K (28) |
от -20 до +95 (от -40 до +95) |
±1 (в диапазоне температур от +20 до +30 °С включ.) ±4 (в остальном диапазоне) |
|
ДТ-К 7XDD.LL.LL NTC10K (32) ДТ-Н 7XDD.LL.LL NTC10K (32) ДТ-П 7XDD.LL.LL NTC10K (32) ДТ-У 7XDD.LL.LL NTC10K (32) | ||
|
ДТ- 8 (TS- 8) | ||
|
ДТ-В 8XDD.LL.LL NTC10K (28) ДТ-В 8XDD.LL.LL NTC10K (32) |
от -20 до +70 (от -40 до +70) |
±1 (в диапазоне температур от +20 до +30 °С включ.) ±4 (в остальном диапазоне) |
|
ДТ- 9 (TS- 9) | ||
|
ДТ-К 9XDD.LL.LL NTC10K (28) ДТ-Н 9XDD.LL.LL NTC10K (28) ДТ-П 9XDD.LL.LL NTC10K (28) ДТ-У 9XDD.LL.LL NTC10K (28) |
от -20 до +120 (от -40 до +125) |
±1 (в диапазоне температур от +20 до +30 °С включ.) ±4 (в остальном диапазоне) |
|
ДТ-К 9XDD.LL.LL NTC10K (32) ДТ-Н 9XDD.LL.LL NTC10K (32) ДТ-П 9XDD.LL.LL NTC10K (32) ДТ-У 9XDD.LL.LL NTC10K (32) | ||
Таблица 4 - Значение постоянных коэффициентов градуировочной характеристики датчиков
температуры с типами сенсоров NTC10K (28) и NTC10K (32)
|
Наименование характеристики |
Значение |
|
Номинальное сопротивление при температуре +25 °C, Ом |
10000 |
|
Коэффициент В(25/100) для сенсоров NTC10K (28) |
3435 К ± 1 % (F) |
|
Коэффициент В(25/100) для сенсоров NTC10K (32) |
3950 К ± 1 % (f) |
аблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диаметр монтажной части измерительной вставки (зонда), мм, не | |
|
более: | |
|
- ДТ- 0X.07..., ДТ- 4X.07..., ДТ- 9X.07... |
7 |
|
- ДТ- 3X.06..., ДТ- 5X.06..., ДТ- 7X.06... |
6 |
|
- ДТ-_ 4X.00., ДТ-_ 6X.00., ДТ-_ 7X.00., ДТ-_ 8X.00., ДТ-_ |
Измерительная |
|
9X.00... |
вставка отсутствует |
|
Длина монтажной части измерительной вставки (зонда), мм, не более: | |
|
- ДТ- X.DD.00.LL ... |
Отсутствует |
|
- ДТ- X.DD.04.LL ... |
40 |
|
- ДТ- X.DD.05.LL ... |
50 |
|
- ДТ- X.DD.07.LL ... |
70 |
|
- ДТ- X.DD.08.LL ... |
80 |
|
- ДТ- X.DD.10.LL ... |
100 |
|
- ДТ- X.DD.15.LL ... |
150 |
|
- ДТ- X.DD.20.LL ... |
200 |
|
- ДТ- X.DD.25.LL ... |
250 |
|
- ДТ- X.DD.30.LL ... |
300 |
|
- ДТ- X.DD.35.LL ... |
350 |
|
- ДТ- X.DD.40.LL ... |
400 |
|
- ДТ- X.DD.45.LL ... |
450 |
|
- ДТ- X.DD.50.LL ... |
500 |
|
- Длины более 500 мм |
По запросу |
|
Габаритные размеры корпуса датчика, мм, не более: | |
|
- для ДТ-_ 4., ДТ-_ 7., ДТ-_ 9. (ДхВхШ) |
65x36x59 |
|
- для ДТ-_6. (ДхВхШ) |
82x29x82 |
|
- для ДТ- 8. (0хВ) |
55x20 |
|
- для ДТ- 0., ДТ- 3., ДТ- 5. |
Корпус отсутствует |
|
Длина удлинительного кабеля, мм, не более: | |
|
- ДТ- X.DD.D1.LL.00 |
Отсутствует |
|
- ДТ- X.DD.D1.LL.05 |
500 |
|
- ДТ- X.DD.D1.LL.10 |
1000 |
|
- ДТ- X.DD.D1.LL.20 |
2000 |
|
- ДТ- X.DD.D1.LL.30 |
3000 |
|
- ДТ- X.DD.D1.LL.40 |
4000 |
|
- ДТ- X.DD.D1.LL.50 |
5000 |
|
- Длины более 5000 мм |
По запросу |
|
Электрическое сопротивление изоляции при температуре от +15 до | |
|
+25 °С (при 100 В), МОм, не менее: | |
|
- для ДТ-К..., ДТ-Н..., ДТ-П..., ДТ-У X.06..., ДТ-У X.07..., ДТ-О... |
100 |
|
Масса, г, не более, без упаковки, с аксессуарами (при наличии): | |
|
Серия ДТ-_ 0 (TS-_ 0)/модификация | |
|
- ДТ-К 0X.DD.LL.LL / ДТ-К 01.07.20.10 |
86 |
|
- ДТ-Н 0X.DD.LL.LL / ДТ-Н 02.07.04.10 |
85 |
|
- ДТ-П 0X.DD.LL.LL / ДТ-П 07.07.10.10 |
179 |
|
- ДТ-О 0X.DD.LL.LL / ДТ-О 00.07.05.10 |
55 |
|
Серия ДТ-_ 3 (TS-_ 3)/модификация | |
|
- ДТ-К 3X.DD.LL.LL / ДТ-К 31.06.20.10 |
70 |
|
- ДТ-Н 3X.DD.LL.LL / ДТ-Н 32.06.04.10 |
70 |
|
- ДТ-П 3X.DD.LL.LL / ДТ-П 37.06.10.10 |
190 |
|
Наименование характеристики |
Значение |
|
- ДТ-О 3X.DD.LL.LL / ДТ-О 30.06.05.10 |
42 |
|
Серия ДТ-_ 4 (TS-_ 4)/модификация | |
|
- ДТ-К 4ХОТ^ХК / ДТ-К 40.07.20.00. |
123 |
|
- ДТ-Н 4ХОТ^ЪК / ДТ-Н 42.00.00.00. |
151 |
|
- ДТ-П 4ХОТ^ЪК / ДТ-П 47.07.10.00. |
228 |
|
- ДТ-У 4ХОТ^ХК / ДТ-У 40.00.00.00. |
92 |
|
- ДТ-У 4ХОТ^ХК / ДТ-У 40.07.04.00. |
96 |
|
Серия ДТ-_ 6 (TS-_ 6)/модификация | |
|
- ДТ-В бХОТ^ХК / ДТ-В 60.00.00.00. |
50 |
|
Серия ДТ-_ 5 (TS-_ 5)/модификация | |
|
- ДТ-К 5XDD.LL.LL / ДТ-К 58.06.20.10 |
66 |
|
- ДТ-Н 5XDD.LLLL / ДТ-Н 52.06.04.00 |
66 |
|
- ДТ-П 5XDD.LLLL / ДТ-П 57.06.05.10 |
124 |
|
- ДТ-О 5XDD.LLLL / ДТ-О 50.06.05.10 |
40 |
|
Серия ДТ-_ 7 (TS-_ 7)/модификация | |
|
- ДТ-К VXDD.LL.LL. / ДТ-К 70.06.20.00. |
109 |
|
- ДТ-Н VXDD.LL.LL. / ДТ-Н 72.00.00.00. |
143 |
|
- ДТ-П VXDD.LL.LL. / ДТ-П 77.06.10.00. |
245 |
|
- ДТ-У VXDD.LL.LL. / ДТ-У 70.00.00.00. |
85 |
|
- ДТ-У VXDD.LL.LL. / ДТ-У 70.06.04.00. |
91 |
|
Серия ДТ-_ 8 (TS-_ 8)/модификация | |
|
- ДТ-В SXDD.LL.LL. / ДТ-В 80.00.00.00. |
18 |
|
Серия ДТ-_ 9 (TS-_ 9)/модификация | |
|
- ДТ-К QXDD.LL.LL. / ДТ-К 90.07.20.00. |
221 |
|
- ДТ-Н QXDD.LL.LL. / ДТ-Н 92.00.00.00. |
255 |
|
- ДТ-П QXDD.LL.LL. / ДТ-П 97.07.10.00. |
326 |
|
- ДТ-У QXDD.LL.LL. / ДТ-У 90.00.00.00. |
190 |
|
- ДТ-У QXDD.LL.LL. / ДТ-У 90.07.04.00. |
201 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающей среды, °C | |
|
ДТ-_ 0X |
от -60 до +180 |
|
ДТ-_ 3X |
от -60 до +150 |
|
ДТ-_ 4X |
от -60 до +125 |
|
ДТ- 5X, ДТ- 6X, ДТ- 7X |
от -50 до +95 |
|
ДТ- 8X |
от -50 до +70 |
|
ДТ-_ 9X |
от -60 до +125 |
|
- относительная влажность воздуха, % |
85 |
|
Средняя наработка до отказа, ч, не менее |
40000 |
|
Средний срок службы датчика, лет, не менее |
5 |
