Номер по Госреестру СИ: 95561-25
95561-25 Источники питания постоянного тока
(АКИП-1173)
Назначение средства измерений:
Источники питания постоянного тока АКИП-1173 (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока.
Внешний вид.
Источники питания постоянного тока
Рисунок № 1
Внешний вид.
Источники питания постоянного тока
Рисунок № 2
Общие сведения
Дата публикации - 28.05.2025
Срок свидетельства - 26.05.2030
Номер записи - 197336
ID в реестре СИ - 1425805
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
АКИП-1173-80-10, АКИП-1173-60-5, АКИП-1173-32-10, АКИП-1173-150-5,
Производитель
Изготовитель - MATRIX TECHNOLOGY INC.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 35
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 34
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1014 от 2025.05.26 ПРИКАЗ Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Источники питания постоянного тока (АКИП-1173)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Полезный отчет для тех, кто хочет понять, как распределены средства измерений по территории России. Отнесение СИ к конкретному городу осуществляется по адресу организации, осуществляющей поверку (как правило, организация имеет место осуществления деятельности, привязанное к адресу регистрации). Применение базы географических объектов РФ позволяет сделать дальнейшую привязку к региону, области и федеральному округу РФ.
Отчет состоит из трех круговых диаграмм и интерактивной географической карты.
Круговые диаграммы приводят данные по количественному и процентному соотношению средств измерений по Федеральным округам, регионам, областям и городам (с указанием доли рынка, кол-ва аккредитованных организаций, кол-ва СИ).
На интерактивную карту маркерами и цифрами нанесены города и количество организаций, аккредитованных на поверку в каждом конкретном городе. Дополнительно приводится краткая информация по организациям (контактные данные, номер аттестата аккредитации).
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию об аккредитованной организации с указанием адреса осуществления деятельности, города, региона, округа и количества поверок, занесенных в ФГИС АРШИН.
Кто поверяет Источники питания постоянного тока (АКИП-1173)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МИРУАР" (RA.RU.320061) | 9 | 9 | 0 | 0 | 9 | 9 | 0 | |||
| АО "ПРИСТ" (RA.RU.312058) | 26 | 10 | 26 | 0 | 0 | 26 | 26 | 0 |
Стоимость поверки Источники питания постоянного тока (АКИП-1173)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) источников записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер ПО) |
не ниже 0.1 |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Порядок работы с прибором» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Стандарт предприятия «Источники питания постоянного тока АКИП-1173».
ПравообладательMATRIX TECHNOLOGY INC., Китай
Адрес: Huachuangda Culture and Technology Industrial Park, Haihui Road, Bao'an 49th District, Shenzhen, China
Телефон: +0086 158 8974 4685
Web -сайт: http s://www. szmatrix. com/
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ)Адрес: 111141, г. Москва, ул. Плеханова, д. 15А
Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
E-mail: prist@prist.ru
Web-сайт: http://www.prist.ru
Принцип действия источников основан на выпрямлении напряжения сети с последующим импульсным преобразованием и подачей на стабилизатор и фильтр. Выпрямленное напряжение поступает на выходные соединители и на схему измерения.
Источники представляют собой программируемые, регулируемые источники постоянного напряжения и силы постоянного тока. Управление и контроль режимами работы источников осуществляет встроенный микроконтроллер. Источники могут функционировать в режимах стабилизации напряжения; стабилизации тока; локального управления; дистанционного управления. Регулировка выходных напряжения и силы тока осуществляется независимо друг от друга. Источники имеют встроенные амперметр и вольтметр, обеспечивающие измерение напряжения и тока на нагрузке.
Источники питания выполнены в виде компактного моноблока со съемным сетевым кабелем питания. На передней панели расположены выходные клеммы, универсальный регулятор, клавиши настройки выходных напряжения/тока/мощности, цветной ЖКИ. На задней панели расположен разъем для подключения сетевого шнура питания и порты интерфейсов RS232, RS485, USB и вентилятор системы охлаждения.
Источники выпускаются в 6 модификациях АКИП-1173-32-6, АКИП-1173-32-10, АКИП-1173-60-5, АКИП-1173-80-6, АКИП-1173-80-10, АКИП-1173-150-5, которые отличаются между собой значениями номиналов выходных напряжения/тока, уровнем пульсаций, значением нестабильности напряжения/силы тока.
Серийный номер, идентифицирующий каждый экземпляр источников, в виде цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на корпус при помощи наклейки, размещаемой на задней стороне корпуса.
Корпус источников позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.
Для предотвращения несанкционированного доступа к внутренним частям источников пломбируются крепежные винты на задней стороне корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.
Цвет корпуса источников может отличаться от представленного на рисунках.

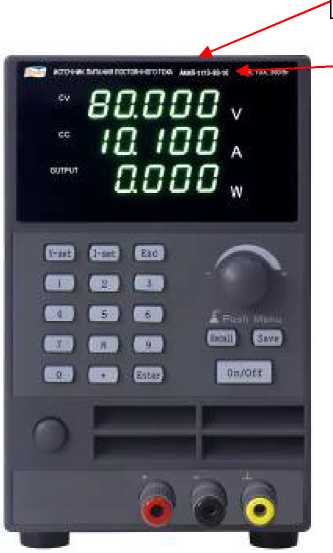

Рисунок 1 - Общий вид источников с местом нанесения знака утверждения типа (А) и нанесения знака поверки (Б)
Рисунок 2 - Вид задней панели источников с местами нанесения серийного номера (В) и пломбировки от несанкционированного доступа (Г)
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведения выходного напряжения, В: АКИП-1173-32-6, АКИП-1173-32-10 АКИП-1173-60-5 АКИП-1173-80-6, АКИП-1173-80-10 АКИП-1173-150-5 |
от 0 до 32 от 0 до 60 от 0 до 80 от 0 до 150 |
|
Диапазон воспроизведения силы тока, А: АКИП-1173-60-5, АКИП-1173-150-5 АКИП-1173-32-6, АКИП-1173-80-6 АКИП-1173-32-10, АКИП-1173-80-10 |
от 0 до 5 от 0 до 6 от 0 до 10 |
|
Максимальная выходная мощность, Вт: АКИП-1173-32-6 АКИП-1173-32-10 АКИП-1173-60-5, АКИП-1173-80-10, АКИП-1173-150-5 АКИП-1173-80-6 |
192 320 300 150 |
|
Нестабильность выходного напряжения при изменении напряжения питания, В: АКИП-1173-32-6, АКИП-1173-60-5, АКИП-1173-150-5 АКИП-1173-80-6, АКИП-1173-80-10, АКИП-1173-32-10 |
±(0,0002^вых+0,005) ±(0,0002^вых+0,008) |
|
Нестабильность выходного напряжения при изменении силы тока нагрузки, В: АКИП-1173-32-6, АКИП-1173-60-5, АКИП-1173-150-5 АКИП-1173-80-6, АКИП-1173-80-10, АКИП-1173-32-10 |
±(0,0002^вых+0,005) ±(0,0002^вых+0,008) |
|
Нестабильность силы тока при изменении напряжения питания, А |
±(0,0002-1вых+0,005) |
|
Нестабильность силы тока при изменении напряжения на нагрузке, А |
±(0,0002-1выХ+0,005) |
|
Разрешение при установке и измерении напряжения, мВ |
1 |
|
Разрешение при установке и измерении силы тока, мА |
0,1 |
|
Пределы допускаемой абсолютной погрешности при установке и измерении напряжения, В: АКИП-1173-32-6, АКИП-1173-32-10, АКИП-1173-60-5, АКИП-1173-80-6, АКИП-1173-80-10 АКИП-1173-150-5 |
±(0,00Ьивых+0,008) ±(0,001-ивых+0,01) |
|
Пределы допускаемой абсолютной погрешности при установке и измерении силы тока, А |
±(0,002-1вых+0,002) |
|
Уровень пульсаций напряжения (среднеквадратическое значение), мВ, не более: АКИП-1173-32-6, АКИП-1173-32-10, АКИП-1173-80-6, АКИП-1173-80-10 АКИП-1173-60-5, АКИП-1173-150-5 |
8 10 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания напряжение переменного тока, В частота переменного тока, Г ц |
от 207 до 253 50 |
|
Масса, кг, не более |
2,0 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
111х170х250 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °C относительная влажность, %, не более |
от 0 до +40 80 |
