Номер по Госреестру СИ: 95550-25
95550-25 Расходомеры электромагнитные
(WP-EMF)
Назначение средства измерений:
Расходомеры электромагнитные WP-EMF (далее - расходомеры) предназначены для измерений объемного расхода и объема электропроводящих жидкостей с проводимостью более 5 мкСм/см.

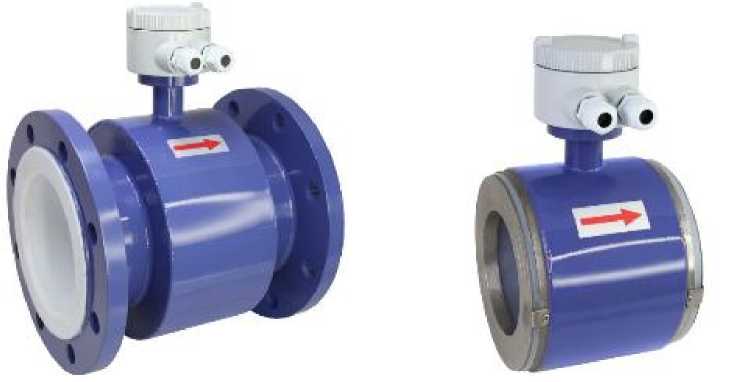

Внешний вид.
Расходомеры электромагнитные
Рисунок № 1

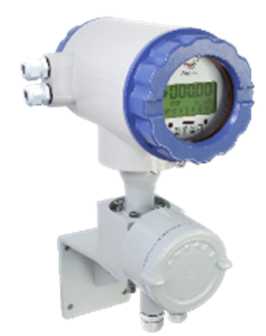

Внешний вид.
Расходомеры электромагнитные
Рисунок № 2

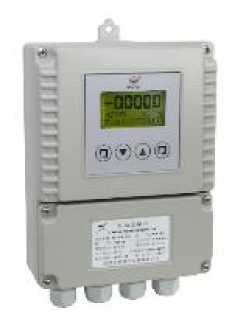

Внешний вид.
Расходомеры электромагнитные
Рисунок № 3

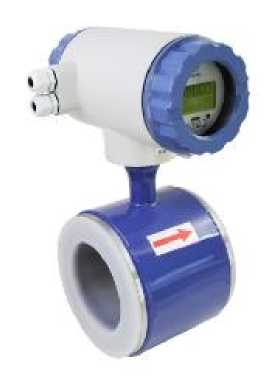

Внешний вид.
Расходомеры электромагнитные
Рисунок № 4
Общие сведения
Дата публикации - 28.05.2025
Срок свидетельства - 26.05.2030
Номер записи - 197327
ID в реестре СИ - 1425796
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
WP-EMF,
Производитель
Изготовитель - Fujian Wide Plus Precision Instruments Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 13
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1013 от 2025.05.26 ПРИКАЗ Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Расходомеры электромагнитные (WP-EMF)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Расходомеры электромагнитные (WP-EMF)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 13 | 13 | 0 | 0 | 13 | 13 | 0 |
Стоимость поверки Расходомеры электромагнитные (WP-EMF)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО обеспечивает обработку измерительной информации расходомеров, осуществляет расчет объемного расхода и объема жидкостей. Метрологически незначимая часть ПО обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, настройку и диагностику аппаратной части расходомеров, преобразование измеренных значений в нормированный частотно-импульсный, цифровой или аналоговый сигналы.
Нормирование метрологических характеристик расходомеров проведено с учетом того, что ПО является неотъемлемой частью расходомеров.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
MagBM14 NC19 |
MAG9 K4CH V8.13 |
|
Номер версии (идентификационный номер) ПО |
SR 20ХХ.Х.ХХ |
SR 20ХХ.Х.ХХ |
|
Обозначение Х в записи номера версии ПО заменяет символы от 0 до 9, отвечающие за метрологически незначимую часть. | ||
Знак утверждения типа
Знак утверждения типа и заводской номер в цифровом формате, типографским способом наносятся на маркировочную табличку, закрепляемую на корпусе ВП при интегральном исполнении и на ВП и ПП при раздельном исполнении. Общий вид таблички указан на рисунке 2.Нанесение знака поверки на расходомеры не предусмотрено.
а) первичные преобразователи раздельного исполнения расходомеров
б) вторичные преобразователи раздельного исполнения расходомеров
в) интегральное исполнение расходомеров
Рисунок 1 - Общий вид Расходомеров электромагнитных WP-EMF
'■”4
О йасдокетры Ожжмапитные в Диаметр? l)N 16
Мидель- WP tMF-Л 0 01 5 1 Е1 Afi 11 Т 5 2rt Пяттигкевяг- лсазст sew
Диягтяяпв- 2 m3/h
Тпчтсть: 0.5 лй
сгеияь эндиты IP 6 7 Номер: 1424I047C18
MipfBPOffil PJi®fjK!CH "1: Ь
Pa&ffiee мвл^аг -1. OVPa ®ЕИгаеЙЛД1<1 F-16-3loL Н4аЬ±И1Ш(0ГIS i.03fi(j
Дата: '0.2024
з <i! (si : т< (1 1Н[©
Ни.чср сер' тгфигатг; CEia.awi^
F U JI AM №D PLUS PRE CIS ID N IMSTRU Г.1 E NTS СОДЛГ i=
Место нанесения
Место нанесения знака
типа
Рисунок 2 - Общий вид таблички.
Программное обеспечениеПрограммное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО обеспечивает обработку измерительной информации расходомеров, осуществляет расчет объемного расхода и объема жидкостей. Метрологически незначимая часть ПО обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, настройку и диагностику аппаратной части расходомеров, преобразование измеренных значений в нормированный частотно-импульсный, цифровой или аналоговый сигналы.
Нормирование метрологических характеристик расходомеров проведено с учетом того, что ПО является неотъемлемой частью расходомеров.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
MagBM14 NC19 |
MAG9 K4CH V8.13 |
|
Номер версии (идентификационный номер) ПО |
SR 20ХХ.Х.ХХ |
SR 20ХХ.Х.ХХ |
|
Обозначение Х в записи номера версии ПО заменяет символы от 0 до 9, отвечающие за метрологически незначимую часть. | ||
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики.
|
Наименование показателя/параметра |
Значение параметра |
|
Диапазон измерений объемного расхода, м3/ч |
от 0,1 до 41000 |
|
Пределы допускаемой относительной погрешности при измерении объемного расхода и объема жидкости в потоке 6, % при скорости потока, v: от 1 до 10 включ., м/с от 1 включ. и менее, м/с |
±0,5; ±(0,5 + 0,2/v) |
|
Наименование показателя/параметра |
Значение параметра |
|
v - скорость потока, м/с, рассчитывается по формуле | |
|
v = Q/ (0,0009^ (DN)2) | |
|
где | |
|
Q - текущий объемный расход, м3/ч; | |
|
DN - номинальный диаметр, мм; | |
|
п = 3,14. | |
|
Таблица 3 - Основные технические характеристики | |
|
Наименование характеристики |
Значение |
|
Номинальный диаметр, DN |
от 10 до 1200 |
|
Выходные сигналы: | |
|
токовый, мА |
от 4 до 20 |
|
частотно-импульсный, Гц |
от 0 до 5000 |
|
цифровой |
RS-485 (Modbus), HART, |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
от 100 до 230 |
|
- частота переменного тока, Гц |
50/60 |
|
- напряжение постоянного тока, В |
от 20 до 30 |
|
Потребляемая мощность, не более: | |
|
-переменного тока, ВА |
20 |
|
-постоянного, Вт |
20 |
|
Максимальное давление измеряемой среды, МПа |
4 |
|
Маркировка взрывозащиты |
1Ex db ia q [ia Ga] IIC T6 Gb |
|
Степень защиты, обеспечиваемая оболочкой, |
IP67 IP68 |
|
по ГОСТ 14254-2015 | |
|
Условия эксплуатации: | |
|
- Температура измеряемой среды, °С |
от -25 до +110 |
|
- Температура окружающей среды, °С |
от -10 до +60 |
|
- Атмосферное давление, кПа |
от 84 до 106,7 |
|
- Относительная влажность воздуха при 35 °С, %, не более |
95 |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет |
15 |
|
Срок средней наработки на отказ, ч, не менее |
100000 |
наносится на титульный лист руководства по эксплуатации и паспорт типографским способом, на маркировочную табличку типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п.2 «Принцип измерений» к руководству по эксплуатации на Расходомеры электромагнитные WP-EMF.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Техническая документация Fujian Wide Plus Precision Instruments Co., Ltd, КНР.
ПравообладательFujian Wide Plus Precision Instruments Co., Ltd, Китай
Адрес: No.16 Xingye West Road,Mawei District,Fuzhou City,Fujian Province, China Тел.: +86-591-83969820
E-mail: info@wideplus.com
Web сайт: www.wideplus.com
Изготовитель
Fujian Wide Plus Precision Instruments Co., Ltd, КитайАдрес: No.16 Xingye West Road,Mawei District,Fuzhou City,Fujian Province, China Тел.: +86-591-83969820
E-mail: info@wideplus.com
Web сайт: www.wideplus.com
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Fujian Wide Plus Precision Instruments Co., Ltd, КитайАдрес: No.16 Xingye West Road,Mawei District,Fuzhou City,Fujian Province, China Тел.: +86-591-83969820
E-mail: info@wideplus.com
Web сайт: www.wideplus.com
Принцип работы расходомеров основан на законе электромагнитной индукции: в электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила (ЭДС) пропорциональная скорости потока жидкости, которой в свою очередь пропорционален объемный расход жидкости.
Расходомеры состоят из первичного преобразователя (далее - ПП) и вторичного преобразователя (далее - ВП) с жидкокристаллическим дисплеем, который обеспечивает индикацию результатов измерений, смонтированных в едином моноблоке (интегральное исполнение) или в раздельных корпусах (раздельное исполнение).
ПП представляет из себя участок трубопровода из немагнитного материала, покрытого внутри неэлектропроводящим материалом (футеровкой), помещенного между полюсами электромагнита, и двух электродов, помещенных в поток жидкости, в направлении перпендикулярном как направлению движения жидкости, так и направлению силовых линий магнитного поля.
ВП обеспечивает питание цепи возбуждения магнитного поля расходомера, а также обеспечивает прием и обработку сигнала от ПП и в зависимости от исполнения формирует аналоговый, частотно-импульсный и цифровые выходные сигналы, несущие информацию о измеренном расходе и/или объеме.
Общий вид расходомеров представлен на рисунке 1.
Знак утверждения типа и заводской номер в цифровом формате, типографским способом наносятся на маркировочную табличку, закрепляемую на корпусе ВП при интегральном исполнении и на ВП и ПП при раздельном исполнении. Общий вид таблички указан на рисунке 2.
Нанесение знака поверки на расходомеры не предусмотрено.
а) первичные преобразователи раздельного исполнения расходомеров
б) вторичные преобразователи раздельного исполнения расходомеров
в) интегральное исполнение расходомеров
Рисунок 1 - Общий вид Расходомеров электромагнитных WP-EMF
'■”4
О йасдокетры Ожжмапитные в Диаметр? l)N 16
Мидель- WP tMF-Л 0 01 5 1 Е1 Afi 11 Т 5 2rt Пяттигкевяг- лсазст sew
Диягтяяпв- 2 m3/h
Тпчтсть: 0.5 лй
сгеияь эндиты IP 6 7 Номер: 1424I047C18
MipfBPOffil PJi®fjK!CH "1: Ь
Pa&ffiee мвл^аг -1. OVPa ®ЕИгаеЙЛД1<1 F-16-3loL Н4аЬ±И1Ш(0ГIS i.03fi(j
Дата: '0.2024
з <i! (si : т< (1 1Н[©
Ни.чср сер' тгфигатг; CEia.awi^
F U JI AM №D PLUS PRE CIS ID N IMSTRU Г.1 E NTS СОДЛГ i=
Место нанесения
Место нанесения знака
типа
Рисунок 2 - Общий вид таблички.
Таблица 2 - Метрологические характеристики.
|
Наименование показателя/параметра |
Значение параметра |
|
Диапазон измерений объемного расхода, м3/ч |
от 0,1 до 41000 |
|
Пределы допускаемой относительной погрешности при измерении объемного расхода и объема жидкости в потоке 6, % при скорости потока, v: от 1 до 10 включ., м/с от 1 включ. и менее, м/с |
±0,5; ±(0,5 + 0,2/v) |
|
Наименование показателя/параметра |
Значение параметра |
|
v - скорость потока, м/с, рассчитывается по формуле | |
|
v = Q/ (0,0009^ (DN)2) | |
|
где | |
|
Q - текущий объемный расход, м3/ч; | |
|
DN - номинальный диаметр, мм; | |
|
п = 3,14. | |
|
Таблица 3 - Основные технические характеристики | |
|
Наименование характеристики |
Значение |
|
Номинальный диаметр, DN |
от 10 до 1200 |
|
Выходные сигналы: | |
|
токовый, мА |
от 4 до 20 |
|
частотно-импульсный, Гц |
от 0 до 5000 |
|
цифровой |
RS-485 (Modbus), HART, |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
от 100 до 230 |
|
- частота переменного тока, Гц |
50/60 |
|
- напряжение постоянного тока, В |
от 20 до 30 |
|
Потребляемая мощность, не более: | |
|
-переменного тока, ВА |
20 |
|
-постоянного, Вт |
20 |
|
Максимальное давление измеряемой среды, МПа |
4 |
|
Маркировка взрывозащиты |
1Ex db ia q [ia Ga] IIC T6 Gb |
|
Степень защиты, обеспечиваемая оболочкой, |
IP67 IP68 |
|
по ГОСТ 14254-2015 | |
|
Условия эксплуатации: | |
|
- Температура измеряемой среды, °С |
от -25 до +110 |
|
- Температура окружающей среды, °С |
от -10 до +60 |
|
- Атмосферное давление, кПа |
от 84 до 106,7 |
|
- Относительная влажность воздуха при 35 °С, %, не более |
95 |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет |
15 |
|
Срок средней наработки на отказ, ч, не менее |
100000 |
