Номер по Госреестру СИ: 95539-25
95539-25 Ключи динамометрические предельные
(NovaTork GM)
Назначение средства измерений:
Ключи динамометрические предельные NovaTork GM (далее - ключи) предназначены для воспроизведения заданного крутящего момента силы с установленной погрешностью при нормированной затяжке резьбовых соединений с правой резьбой.

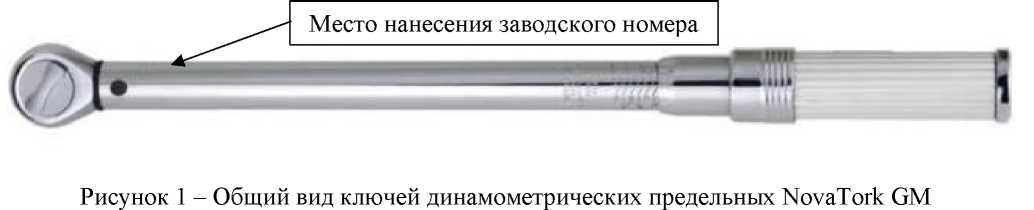

Внешний вид.
Ключи динамометрические предельные
Рисунок № 1
Общие сведения
Дата публикации - 28.05.2025
Срок свидетельства - 26.05.2030
Номер записи - 197316
ID в реестре СИ - 1425785
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
NovaTork GM360, NovaTork GM мод. GM360, AUMR52000,
Производитель
Изготовитель - SHANGHAI UB MACHINERY CO., LTD.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Задаются начало периода (год, месяц) и конец периода (год, месяц).
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Статистика
Кол-во поверок - 24
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 24
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1013 от 2025.05.26 ПРИКАЗ Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Ключи динамометрические предельные (NovaTork GM)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений SHANGHAI UB MACHINERY CO., LTD.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
86204-22 18.07.2027 |
Ключи динамометрические, DSM 4800Т1 SHANGHAI UB MACHINERY CO., LTD. (КИТАЙ ) |
ОТ МП |
1 год |
|
95539-25 26.05.2030 |
Ключи динамометрические предельные, NovaTork GM SHANGHAI UB MACHINERY CO., LTD. (КИТАЙ ) |
ОТ МП |
1 год |
Отчет V_30 представляет собой инструмент, позволяющий получить подробную информацию по поверкам по конкретной группе СИ. Отчет позволяет оперативно выделить лидеров рынка, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
В качестве входных данным может использоваться как готовый каталог групп СИ (более 10 тыс. групп, соствлен по справочникам и реестрам ФГИС АРШИН, есть возможность выбрать несколько групп СИ из списка), так и наименование группы СИ, заданное пользователем. Для построения отчета необходимо выбрать или ввести наименование интересующей группы средств измерений (или нескольких групп), год поиска и нажать кнопку "Далее".
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок. Таблица состоит из 8 колонок по каждому типу СИ, относящемуся к выбранной группе средств измерений и содержит номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок (всего, первичных, периодических) и извещений, выполненных в указанном году.
Кто поверяет Ключи динамометрические предельные (NovaTork GM)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 20 | 20 | 20 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Ключи динамометрические предельные (NovaTork GM)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделах 2.5 и 2.6 «Подготовка к работе» и «Порядок работы» РЭ «Ключи динамометрические предельные NovaTork GM. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений крутящего момента силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 сентября 2024 г.№ 2152;
Стандарт предприятия «Ключи динамометрические предельные NovaTork GM».
ПравообладательShanghai UB Machinery Co.,Ltd., Китай
Адрес: No.168, Qianqiao Road, Qingcun Town, Fengxian District, Shanghai, China
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Принцип работы ключей основан на работе механизма регулирования значения крутящего момента силы, при достижении которого происходит срабатывание предельного механизма. Под действием приложенной к рукояткам ключей силы, при достижении заранее установленного значения крутящего момента силы, ключи издают четко слышимый щелчок.
Конструктивно ключи состоят из корпуса, предельного механизма, основной шкалы или основной шкалы с нониусом с указателем значений крутящего момента силы, фиксатора настроек крутящего момента силы, рукоятки, присоединительного элемента. Внутри корпуса расположен механизм регулировки значения крутящего момента силы и предельный механизм, который срабатывает при достижении установленного значения крутящего момента силы.
Ключи выпускаются в следующих модификациях:
GM112, GM120, GM230, GM330, GM260, GM360, GM2100, GM3100, GM2125, GM3125, GM3200, GM3335, GM4335, GM45000, GM4800, GM5800, GM41000, GM51000, GM51500, GM52000, GM53000, GM3200L, GM3335L, GM4335L, GM51500L, GM52000L, GM53000L, GM4400S, GM4500S.
Выпускаемые модификации ключей отличаются диапазоном воспроизведений крутящего момента силы, ценой деления шкалы, габаритными размерами, массой, типом и размером присоединительного элемента.
Модификации ключей имеют обозначение GMXYZ, где:
-
- GM - обозначение ключей по каталогу изготовителя,
-
- X - цифровой индекс, обозначающий размер присоединительного элемента (принимает значение от 1 до 5);
-
- Y - цифровой индекс, соответствующий определённому максимальному значению крутящего момента силы;
-
- Z - буквенный индекс, обозначающий длину, где L-удлиненная версия, S-укороченная версия.
Заводской номер имеет цифровое обозначение, состоящее из арабских цифр, либо буквенно-цифровое обозначение, состоящее из букв латинского алфавита и арабских цифр, наносится на корпус ключа методом гравировки.
Нанесение знака поверки на ключи не предусмотрено.
Пломбирование ключей не предусмотрено, ограничение от несанкционированного доступа обеспечивается конструкцией ключей, которая может быть вскрыта только при помощи специального инструмента.
Общий вид ключей представлен на рисунке 1.
Таблица 1 - Метрологические характеристики
|
Модификация |
Диапазон воспроизведения крутящего момента силы, Н^м |
|
GM112 |
от 2,5 до 12 |
|
GM120 |
от 4,0 до 20 |
|
GM230 |
от 6,0 до 30 |
|
GM330 |
от 6,0 до 30 |
|
GM260 |
от 10 до 60 |
|
GM360 |
от 10 до 60 |
|
GM2100 |
от 20 до 100 |
|
GM3100 |
от 20 до 100 |
|
GM2125 |
от 25 до 125 |
|
GM3125 |
от 25 до 125 |
|
GM3200 |
от 40 до 200 |
|
GM3335 |
от 65 до 335 |
|
GM4335 |
от 65 до 335 |
|
GM4500 |
от 100 до 500 |
|
GM4800 |
от 160 до 800 |
|
GM5800 |
от 160 до 800 |
|
GM41000 |
от 200 до 1000 |
|
GM51000 |
от 200 до 1000 |
|
GM51500 |
от 300 до 1500 |
|
GM52000 |
от 400 до 2000 |
|
GM53000 |
от 600 до 3000 |
|
GM3200L |
от 40 до 200 |
|
GM3335L |
от 65 до 335 |
|
GM4335L |
от 65 до 335 |
|
GM51500L |
от 300 до 1500 |
|
GM52000L |
от 400 до 2000 |
|
GM53000L |
от 600 до 3000 |
|
GM4400S |
от 80 до 400 |
|
GM4500S |
от 100 до 500 |
|
Цена деления шкалы, Н^м |
Пределы относительной погрешности воспроизведения крутящего момента силы, % |
|
0,1 |
±4 |
|
0,1 | |
|
0,2 | |
|
0,2 | |
|
0,5 | |
|
0,5 | |
|
0,5 | |
|
0,5 | |
|
0,5 | |
|
0,5 | |
|
1 | |
|
1 | |
|
1 | |
|
2,5 | |
|
4 | |
|
4 | |
|
5 | |
|
5 | |
|
5 | |
|
10 | |
|
15 | |
|
1 | |
|
1 | |
|
1 | |
|
5 | |
|
10 | |
|
15 | |
|
2 | |
|
2,5 |
Таблица 2 - Технические характеристики
|
Модификация |
Размер присоединительного квадрата, мм (дюйм) |
Габаритные размеры (длинахширина), не более, мм |
Масса, кг, не более |
|
GM112 |
6,5 (1/4) |
295x40 |
0,8 |
|
GM120 |
6,5 (1/4) |
295x40 |
0,8 |
|
GM230 |
9,52 (3/8) |
320x40 |
0,9 |
|
GM330 |
12,7 (1/2) |
320x40 |
0,9 |
|
GM260 |
9,52 (3/8) |
390x40 |
1,0 |
|
GM360 |
12,7 (1/2) |
390x40 |
1,0 |
|
GM2100 |
9,52 (3/8) |
450x40 |
1,1 |
|
GM3100 |
12,7 (1/2) |
450x40 |
1,1 |
|
GM2125 |
9,52 (3/8) |
450x40 |
1,1 |
|
GM3125 |
12,7 (1/2) |
450x40 |
1,1 |
|
GM3200 |
12,7 (1/2) |
470x45 |
1,2 |
|
GM3335 |
12,7 (1/2) |
530x45 |
1,4 |
|
GM4335 |
19,05 (3/4) |
530x45 |
1,4 |
|
GM4500 |
19,05 (3/4) |
860x65 |
5,1 |
|
GM4800 |
19,05 (3/4) |
1060x65 |
6,0 |
|
GM5800 |
25,4 (1) |
1060x65 |
6,0 |
|
GM41000 |
19,05 (3/4) |
1060x65 |
6,0 |
|
GM51000 |
25,4 (1) |
1060x65 |
6,0 |
|
GM51500 |
25,4 (1) |
1265x80 |
9,3 |
|
GM52000 |
25,4 (1) |
1265x80 |
9,3 |
|
GM53000 |
25,4 (1) |
1265x80 |
10,6 |
|
GM3200L |
12,7 (1/2) |
530x45 |
1,4 |
|
GM3335L |
12,7 (1/2) |
705x45 |
2,2 |
|
GM4335L |
19,05 (3/4) |
705x45 |
2,2 |
|
GM51500L |
25,4 (1) |
1605x80 |
13,1 |
|
GM52000L |
25,4 (1) |
1605x80 |
13,1 |
|
GM53000L |
25,4 (1) |
1845x80 |
15,3 |
|
GM4400S |
19,05 (3/4) |
700x60 |
3,2 |
|
GM4500S |
19,05 (3/4) |
705x60 |
3,2 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от -20 до +35 |
|
- относительная влажность воздуха, % |
от 40 до 80 |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Наработка на отказ, циклов, не менее |
5000 |
