Номер по Госреестру СИ: 95538-25
95538-25 Энкодеры поворотные
(POSITAL)
Назначение средства измерений:
Энкодеры поворотные POSITAL (далее - энкодеры) предназначены для преобразований угловых перемещений валов различных устройств и механизмов в последовательность электрических сигналов, позволяющие измерять угол поворота.
Внешний вид.
Энкодеры поворотные

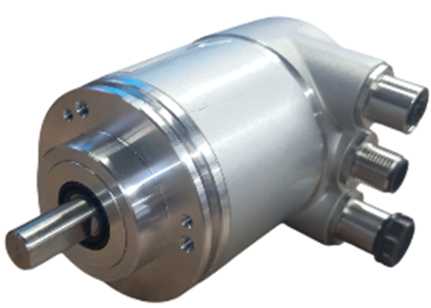

Рисунок № 1
Внешний вид.
Энкодеры поворотные
Рисунок № 2
Внешний вид.
Энкодеры поворотные
Рисунок № 3
Внешний вид.
Энкодеры поворотные
Рисунок № 4
Общие сведения
Дата публикации - 28.05.2025
Срок свидетельства - 26.05.2030
Номер записи - 197315
ID в реестре СИ - 1425784
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Henan Horse Crane Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Простой и наглдяный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за последний год (365 дней) и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1013 от 2025.05.26 ПРИКАЗ Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Энкодеры поворотные (POSITAL)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Кто поверяет Энкодеры поворотные (POSITAL)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Энкодеры поворотные (POSITAL)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) является встроенным и записано в память микропроцессора в виде прошивки. ПО инсталлируется в микропроцессор а заводе-изготовителе и в процессе эксплуатации изменению не подлежит. ПО является метрологически значимым. Метрологические характеристики энкодеров нормированы с учетом влияния ПО. Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014. Конструкция энкодеров исключает возможность несанкционированного влияния на ПО энкодеров и измерительную информацию.
Цифровой интерфейс энкодера осуществляется по промышленному стандарту Ethernet PROFINET, позволяющий обеспечить объединение автоматизации предприятия с другими корпоративными ИТ-технологиями и ресурсами. Указанный стандарт используются в качестве основы связи: TCP, UDP, IP. XML используется в качестве языка описания профилей устройств (GSDML файлов).
Доступны два способа использования PROFINET: PROFINET IO как распределенная система ввода-вывода и PROFINET CBA как модульная компонентная система для более крупных систем управления.
Идентификационные данные встроенного программного обеспечения - отсутствуют.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 9 «Монтаж и использование по назначению» документа «Энкодеры поворотные POSITAL модификаций POSITAL OCD-EIC1B-1213-C10S-PRM и POSITAL UCD-EIC1B-1213-B12S-PRM. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийСтандарт предприятия «Энкодеры поворотные POSITAL».
ПравообладательHenan Horse Crane Co., Ltd., Китай
Адрес: 50 meters South of the Intersection of Nanpu Changnao Road and Weisi Road, Changyuan City, Xinxiang City, Henan Province
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адреса мест осуществления деятельности:
142300, Московская обл., р-н Чеховский, г. Чехов, Симферопольское ш., д.2;
308023, Белгородская обл., г. Белгород, ул. Садовая, д. 45а;
155126, Ивановская обл., р-н Лежневский, СПК имени Мичурина
Адрес юридического лица: 119415, г. Москва, вн. тер. г. муниципальный округ Проспект
Вернадского, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Принцип действия энкодеров основан на генерации на цифровых выходах энкодеров сигналов, позволяющих однозначно идентифицировать действительную информацию о положении, без необходимости перемещения в начальное положение и поиска нуля (индексной) метки, на основании обработки информации о количестве вращений вала, а также анализе угла его поворота. Сигналы формируются в виде многоразрядного цифрового кода. Каждый код является уникальным в пределах диапазона измеряемых угловых положений.
Конструктивно энкодеры представляют собой цилиндрический корпус со встроенным в него полым или внешним валом. На вращающемся валу энкодеров жестко закреплен оптический диск, с нанесенной на нем прецизионной шкалой меток. Количество меток определяет количество выходных импульсов за один оборот вала. Абсолютные энкодеры имеют цифровой выход нулевой метки, который позволяет определить абсолютное положение вала.
Энкодеры работают совместно с монитором и преобразователем сигналов. Считывание показаний происходит с экрана монитора в виде значений угла.
Энкодеры изготавливаются в двух модификациях: POSITAL OCD-EIC1B-1213-C10S-PRM и POSITAL UCD-EIC1B-1213-B12S-PRM, отличающихся наличием внешнего и полого вала соответственно.
Общий вид энкодеров и место нанесения маркировочной таблички представлены на рисунке 1. Общий вид монитора и преобразователя представлены на рисунке 2.
Заводской номер наносится типографским способом на маркировочную табличку в виде цифрового обозначения, состоящего из арабских цифр, на наклейку. Наклейка фиксируется непосредственно на корпусе энкодера. Место нанесения заводского номера и общий вид маркировочной таблички представлены на рисунке 3.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование энкодеров не предусмотрено.
POSITAL OCD-EIC1B-1213-C10S-PRM
POSITAL UCD-EIC1B-1213-B12S-PRM

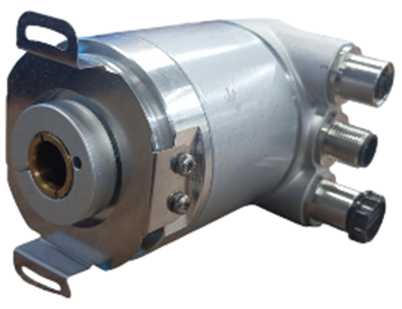

Рисунок 1 - Общий вид энкодеров и место нанесения маркировочной таблички

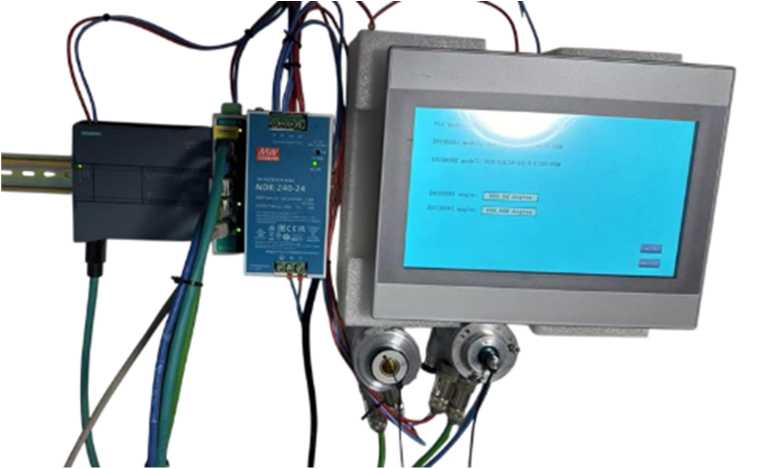

Рисунок 2 - Общий вид монитора и преобразователя
Место нанесения ЗАВОДСКОГО номера
Henan Horse Crane Со.» Ltd.ЭНКОДЕРЫ ПОВОРОТАМИ POSIT Ai.
Моднфихшдек
Заклеван номер:
-6O“C<ti<+a5’C, IP67
Дата изготовления;

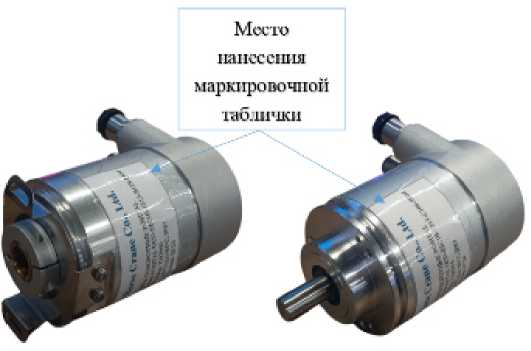

Рисунок 3 - Место нанесения заводского номера и общий вид маркировочной таблички
