Номер по Госреестру СИ: 95522-25
95522-25 Колонки топливораздаточные
(LE)
Назначение средства измерений:
Колонки топливораздаточные LE (далее по тексту - колонки) предназначены для измерения объема топлива (бензин, дизельное топливо, керосин) при их выдаче в баки транспортных средств или тару потребителя.
Внешний вид.
Колонки топливораздаточные
Рисунок № 1
Внешний вид.
Колонки топливораздаточные
Рисунок № 2
Внешний вид.
Колонки топливораздаточные
Рисунок № 3
Внешний вид.
Колонки топливораздаточные
Рисунок № 4
Внешний вид.
Колонки топливораздаточные
Рисунок № 5
Внешний вид.
Колонки топливораздаточные
Рисунок № 6
Общие сведения
Дата публикации - 23.05.2025
Срок свидетельства - 21.05.2030
Номер записи - 197312
ID в реестре СИ - 1425764
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Leader Energy Technology (Zhengzhou) Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет представляет собой интерактивную карту России с нанесенными на нее маркерами и цифрами, обозначающими города и количество организаций аккредитованных на поверку и осуществляющих деятельность в указанном городе.
По каждой из организаций дополнительно на карте приводится информация: наименование организации, номер в РАЛ ФСА, адрес места осуществления деятельности, телефон и электронная почта при наличии.
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию о количестве поверок, месте регистрации (город, регион, округ), ИНН организации, номер в РАЛ ФСА, полное и сокращенное наименования организации.
В отчете имеется возможность загрузить сырые данные для их самостоятельной обработки.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№999 от 2025.05.21 ПРИКАЗ Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Колонки топливораздаточные (LE)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Кто поверяет Колонки топливораздаточные (LE)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Колонки топливораздаточные (LE)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) выполняет функции управления клапанами, подсчетом объема отпускаемого топлива, вывод информации об объеме отпущенного топлива и его стоимости на дисплей и интерфейсы связи, управление режимами работы колонок.
ПО записано в энергонезависимую память управляющего контроллера и защищено от изменений аппаратно с помощью средств блокировки. После включения блокировки контроллера чтение и модификация ПО невозможны даже на заводе - изготовителе. Юстировочные параметры хранятся в отдельном ПЗУ. Каждый юстировочный параметр дополнен контрольной суммой и хранится в зашифрованном виде. Данные о ПО и режимах работы колонки отображаются на индикаторах колонки:
-
- О готовности колонки к отпуску топлива с указанием заданного количества, либо символов режима «до полного бака» (в режиме ожидания);
-
- О цене, количестве и стоимости отпущенного топлива (во время отпуска топлива);
-
- Показания суммарного счетчика устройства;
-
- Номер рукава, его сетевой адрес, режим работы и ID-номер;
-
- Коды возникающих ошибок (при возникновении ошибок).
Метрологические характеристики нормированы с учетом влияния ПО.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 «высокий».
Идентификационные данные ПО представлены в таблице 1.
Таблица 1
|
Идентификационные данные ПО |
Значение |
|
Идентификационное наименование ПО |
Mainboard Version |
|
Номер версии ПО |
33033100ХХХ1) |
|
1) «Х» не относится к метрологически значимой части ПО и принимает значения от 0 до 9. | |
Лист № 4
Всего листов 5
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации типографским способом и на идентификационную табличку колонки методом пробивки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 3 «Методы контроля и испытаний» документа Руководство по эксплуатации «Колонки топливораздаточные LE. РЭ».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Стандарт предприятия Leader Energy Technology (Zhengzhou) Co.,Ltd. Колонки топливораздаточные LE.
ПравообладательLeader Energy Technology (Zhengzhou) Co., Ltd, Китай
Адрес: No.65 Dongqing Road, Hi-tech District, Zhengzhou City, Henan Province, China
Телефон: 0371-66113387
E-mail: leaderenergy@163.com
Изготовитель
Leader Energy Technology (Zhengzhou) Co., Ltd, КитайАдрес: No.65 Dongqing Road, Hi-tech District, Zhengzhou City, Henan Province, China Телефон: 0371-66113387
E-mail: leaderenergy@163.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: + 7 (495) 481-33-80
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Leader Energy Technology (Zhengzhou) Co., Ltd, КитайАдрес: No.65 Dongqing Road, Hi-tech District, Zhengzhou City, Henan Province, China
Телефон: 0371-66113387
E-mail: leaderenergy@163.com
Принцип действия колонок заключается в следующем: топливо из резервуара через всасывающий рукав при помощи насоса, подается в измеритель объема, из которого через рукав с раздаточным краном поступает в бак транспортного средства или тару потребителя. Измеритель объема полученные значения преобразует в электрические импульсы, поступающие в блок индикации и управления колонки, где на дисплее отображается количество отпущенного топлива, его цена, стоимость.
Колонки представляют собой единую конструкцию и состоят из следующих конструктивных элементов:
-
- Блок индикации и управления.
-
- Гидравлический отсек, состоящий из: измерителя объема топлива, генератор импульсов и всасывающего насоса.
Колонки изготавливаются в следующих исполнениях:
LE X1 X2 X3 X4,
где LE - код предприятия-изготовителя;
X1 - конструкция колонки (см. рисунок 1):
32 - узкая;
50 - средняя широкая;
52 - расположение в шкафу;
56 - широкая;
X2 - тип насоса:
Z - зубчатый наружный насос;
C - комбинированный насос;
X3 - количество топливораздаточных пистолетов (от 1 до 8);
X4 - количество расходомеров (от 1 до 8).
Конструкция колонок обеспечивает возможность пломбирования частей, доступ к которым может привести к искажению результатов измерений.
Общий вид колонок представлен на рисунке 1.
Серийные номера в виде арабских цифр наносятся на идентификационную табличку (рисунок 2) корпуса колонки методом пробивки, что обеспечивает идентификацию каждого образца СИ, а также сохранность номера во время всего срока эксплуатации.
Знак поверки рекомендуется наносить на свидетельство о поверке в соответствии с действующим порядком проведения поверки, на пломбу измерителя объема. Корпус колонки запирается на замок, препятствующий доступу к внутренним частям колонки. Схема пломбировки и нанесение знака поверки представлены на рисунке 3.

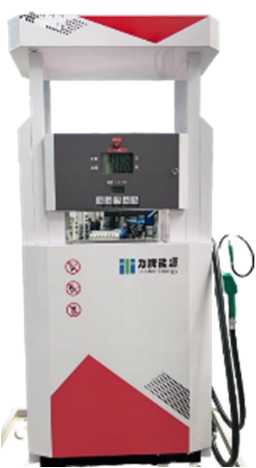

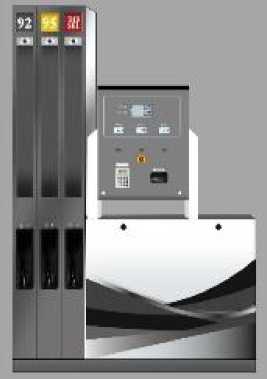

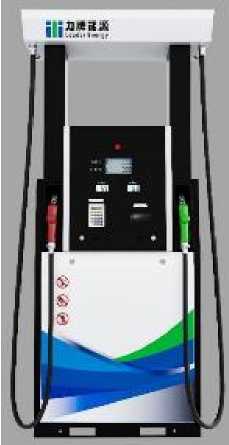

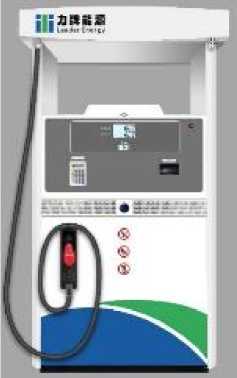

Исполнение 32
Исполнение 50
Исполнение LE52
Исполнение LE56
Рисунок 1 - Общий вид колонок
:
tHt Колонки тКшлндпрмнмчшл
Ни.,™ Щ1П, г(ржйЛ: rtjj т Hfxw m>_ H I ИЧ1ЮТ1 Md! j- Vhlt^
Fj и^п ill II H-Ь К
*Ч1ПЦКГЛГ1С<11?.
:7>ч1гЧ И01ММБИ®
*““■■ aOgjHOb Д
LoKle? EnSrkV Torfwit logy (JtrenizFioci) Go.,
Md ■a.66. tc^ilrv <u*l iiin-tw- IphIwI *'■■< Лигу йш. £
Место нанесения знака утверждения типа
поверки
Место пломбировки и нанесения знака
Место нанесения серийного номера

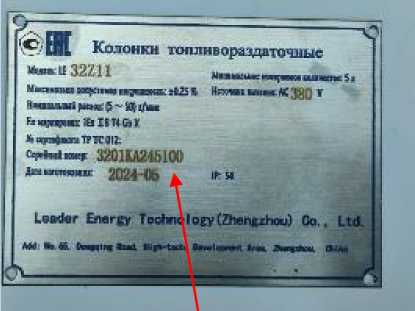

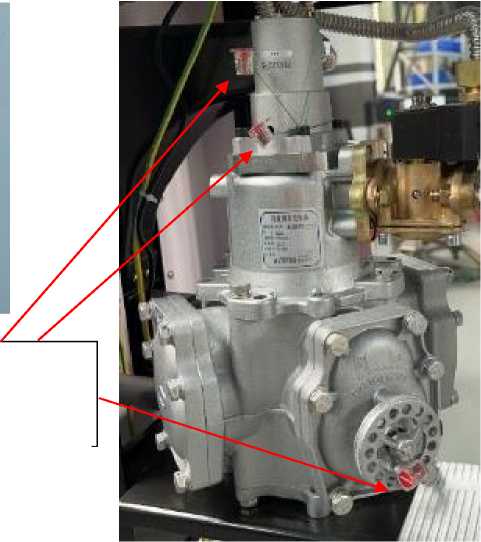

Рисунок 2 - Идентификационная табличка Рисунок 3 - Схема пломбировки и нанесение знака поверки
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный расход через один раздаточный рукав, л/мин |
50 |
|
Минимальный расход, л/мин, не более |
5 |
|
Минимальная доза выдачи, л/мин, не более |
5 |
|
Пределы допускаемой относительной погрешности измерений объёма, % |
±0,25 |
|
Примечание: допустимое отклонение расхода от номинального значения ±10 % | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Длина раздаточного рукава, м., не менее |
4,5 |
|
Условный проход (диаметр) подводящего трубопровода, мм., не менее |
22 |
|
Номинальное значение напряжения питания, В |
ппл + 10% 220-2О% 380-20% |
|
Потребляемая мощность, Вт, не более |
1100 |
|
Цена деления указателя суммарного учёта, л (кг), не более |
0,01 |
|
Верхний предел показаний указателя разового учёта, л не менее |
99999,00 |
|
Верхний предел показаний указателя суммарного учёта, л (кг), не менее |
99999999,99 |
|
Рабочие условия эксплуатации:
|
от -25 до +55 от 30 до 95 |
|
Габаритные размеры (Д*Ш*В), мм, не более |
1950x 810х2380 |
|
Масса, кг, не более |
400 |
|
Маркировка взрывозащиты |
1Ex IIB T4 Gb X |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
|
Средняя наработка до отказа, ч, не менее |
29200 |
