Принцип действия счетчика основан на зависимости разности времен прохождения ультразвукового импульса по направлению и против направления течения потока газа от средней скорости газа вдоль акустического пути. Измеренная разность времени, пропорциональная скорости потока, преобразуется в значение объемного расхода. На основе измеренного объема газа при рабочих условиях, измеренной температуры с помощью встроенного термопреобразователя, и с учетом подстановочных значений давления и коэффициента сжимаемости электронный блок рассчитывает объем, приведенный к стандартным условиям, и выводит его на дисплей нарастающим итогом.

Счетчик состоит из электронного устройства, газонепроницаемого металлического корпуса со встроенным ультразвуковым преобразователем и опционально запорным клапаном. Ультразвуковой преобразователь имеет один измерительный канал, состоящий из одной пары ультразвуковых датчиков. Электронное устройство со встроенным программным обеспечением оснащено термопреобразователем сопротивления, установленным в металлическом корпусе, точечным матричным дисплеем, электронным блоком коррекции, встроенными элементами питания, GPRS модемом, оптическим интерфейсом и, опционально, интерфейсом RS-485 и разъемом для подключения внешней антенны.

Основные функции счетчиков:

• - измерение объема газа, при рабочих условиях;

• - измерение объема газа, приведенного к стандартным условиям по ГОСТ 2939-63 с учетом измеренного значения температуры газа и подстановочных значений давления и коэффициента сжимаемости;

• - архивирование данных;

• - передача информации по GPRS модему и оптическому интерфейсу;

• - защита информации от несанкционированного доступа;

• - дистанционное открытие и закрытие встроенного запорного клапана;

• - прием сигналов от внешних устройств, измеряющих уровень концентрации угарного газа (СО) и утечки измеряемой среды (СН4) по каналу RS-485.

Счетчики выпускаются в конструктивных исполнениях: И1, И2, И3; в различных типоразмерах: G1,6; G2,5; G4; G6; G10; в исполнениях по метрологическим характеристикам: основное и улучшенное; в исполнениях по диапазону расхода: стандартное и расширенное; в исполнениях по различным габаритным размерам: базовое и компактное; в исполнениях по направлению потока газа: слева-направо и справа-налево; в исполнениях со встроенным запорным клапаном; в исполнениях с интерфейсом RS-485 для подключения сигнализаторов загазованности и разъемом для подключения внешней антенны.

Структура условного обозначения исполнений счетчиков:

ВК-У [1]-[2]-[3]-[4]-[5]-[6]-[7], где:

• [1] - типоразмер счетчика: G1,6; G2,5; G4; G6; G10;

• [2] - конструктивное исполнение (И1; И2; И3);

• [3] - исполнение по метрологическим характеристикам: О - основное, У- улучшенное;

• [4] - исполнение по диапазону расхода: С - стандартное, Р - расширенное;

• [5] - исполнение по габаритным размерам: Б - базовое, К - компактное (для исполнения И1 типоразмера G6);

• [6] - исполнение по наличию клапана: К0 - нет клапана, К1 - есть клапан;

• [7] - исполнение с применением сигнализатора загазованности: А0 - без возможности подключения сигнализаторов загазованности, А1 - наличие интерфейса RS-485 для подключения сигнализаторов загазованности.

Заводской номер в виде цифрового кода наносится на лицевую панель электронного устройства методом лазерной гравировки.

Общий вид счетчиков, место нанесения заводского номера, место нанесения знака утверждения типа представлены на рисунках 1-3.

Место нанесения

заводского номера

утверждения типа

Рисунок 1 - Общий вид счетчиков в исполнении И1

612444336920 <

Место нанесения знака утверждения типа

Место нанесения

заводского номера

Место нанесения знака

утверждения типа

Рисунок 2 - Общий вид счетчиков в исполнении И2

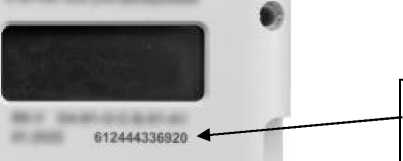

Место нанесения заводского номера

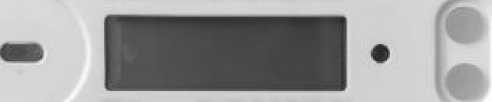

Рисунок 3 - Общий вид счетчиков в исполнении ИЗ

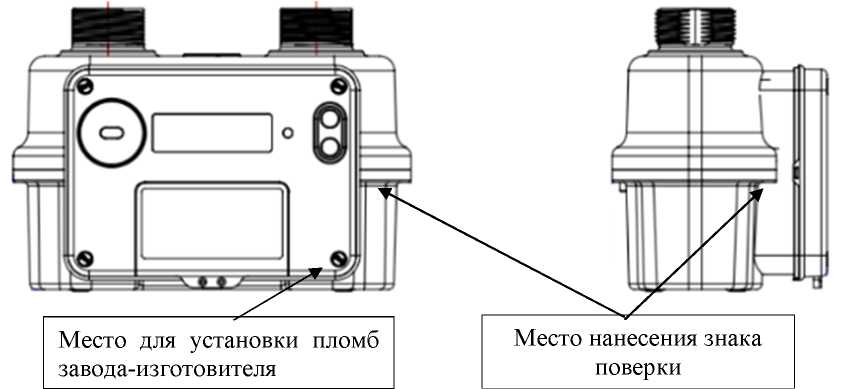

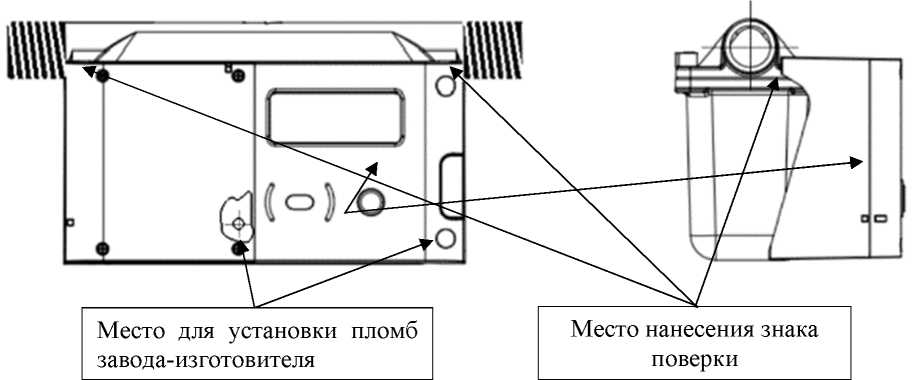

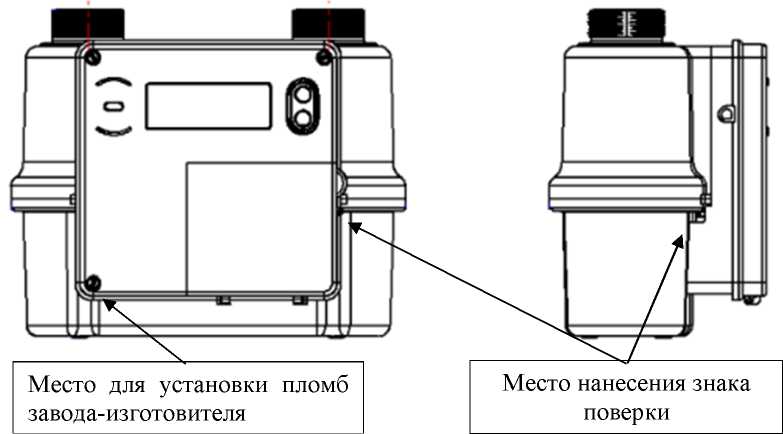

Пломбировку от несанкционированного доступа осуществляют нанесением знака поверки давлением клейма на свинцовую (пластмассовую) пломбу, закрепленную с помощью проволоки или пластмассовой разрушаемой клипсы. Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунках 4-6.

2)

2>

Рисунок 4 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки счетчиков в исполнении И1

Рисунок 5 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки счетчиков в исполнении И2

Рисунок 6 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки счетчиков в исполнении И3

Таблица 6 -

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

Таблица 5 - Показатели надежности
