Номер по Госреестру СИ: 95517-25
95517-25 Комплексы измерительные программно-технические
("Азимут ДТМ")
Назначение средства измерений:
Комплексы измерительные программно-технические «Азимут ДТМ» (далее - комплексы) предназначены для измерений в автоматическом режиме скорости движения транспортных средств (далее - ТС) в зоне контроля и на контролируемом участке по видеокадрам; значений текущего времени, синхронизированных с национальной шкалой времени UTC(SU), измерения интервалов времени; измерений текущих навигационных параметров и определения на их основе координат комплексов.

Внешний вид.
Комплексы измерительные программно-технические
Рисунок № 1

Внешний вид.
Комплексы измерительные программно-технические
Рисунок № 2

Внешний вид.
Комплексы измерительные программно-технические
Рисунок № 3
Программное обеспечение
Функционирование комплексов осуществляется под управлением специализированного программного обеспечения Азимут 4.
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Азимут 4 |
|
Номер версии (идентификационный номер) ПО |
не ниже 4.0.0 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на этикетку, расположенную на боковой части вычислительного модуля, в виде наклейки и типографским способом на титульные листы руководства по эксплуатации и паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийизложены в разделе «Описание и работа изделия» документа ТБДД.466534.070 РЭ «Комплексы измерительные программно-технические «Азимут ДТМ». Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (в части пп. 12.1.2, 12.42.1, 12.42.2, 12.43);
ГОСТ Р 57144-2016 «Специальные технические средства, работающие в автоматическом режиме и имеющие функции фото- и киносъемки, видеозаписи, для обеспечения контроля за дорожным движением. Общие технические требования» (в части пп. 5.3, 5.4, 5.5);
ТУ 26.51.66-008-24066729-24 «Комплекс измерительный программно-технический «Азимут ДТМ». Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Технологии безопасности дорожного движения» (ООО «ТБДД»)
ИНН 5904286923
Юридический адрес: 614990, г. Пермь, ул. Маршрутная, д. 15
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Принцип действия комплексов при измерении скорости движения ТС по видеокадрам основан на автоматическом измерении расстояния, пройденного ТС, и интервала времени, за которое это расстояние пройдено.
Принцип действия комплексов при измерении скорости движения ТС на контролируемом участке основан на измерении расстояния, пройденного ТС от точки фиксации в зоне контроля на въезде до точки фиксации в зоне контроля на выезде с участка, а также измерения интервала времени между моментами фиксации ТС в зоне контроля на въезде и зоне контроля на выезде с контролируемого участка. Для измерения скорости движения ТС на контролируемом участке необходимо минимум два комплекса, в состав каждого из которых входит минимум один ТВ датчик тип 1 (детализирующий).
Принцип действия комплексов при измерении значений текущего времени и координат основан на параллельном приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем ГЛОНАСС/GPS с помощью приемника, входящего в состав комплекса, автоматической синхронизации шкалы времени комплекса с национальной шкалой времени UTC(SU) и записи текущего момента времени и координат в сохраняемые фото- и видеокадры, формируемые комплексом.
Принцип действия комплексов в части измерения интервалов времени основан на вычислении разницы между метками времени, присвоенными начальному и конечному кадру.
Функционально комплексы применяются для фиксации следующих событий:
-
- проезд без совершения нарушения;
-
- превышение установленной скорости движения транспортного средства;
-
- пересечение в нарушение ПДД линий разметки проезжей части дороги;
-
- проезд на запрещающий сигнал светофора;
-
- невыполнение требования об остановке перед стоп-линией;
-
- несоблюдение требований (предписанных дорожными знаками), запрещающими
движение грузовых автотранспортных средств;
-
- выезд в нарушение ПДД на обочину (газоны, пешеходные тротуары, велодорожки, полосы для реверсивного движения, полосы для движения маршрутных ТС, трамвайные пути);
-
- выезд в нарушение ПДД на полосу, предназначенную для встречного движения;
-
- движение задним ходом в запрещенных местах;
-
- движение задним ходом по автомагистрали;
-
- нарушение правил пользования внешними световыми приборами;
-
- нарушение правил применения ремней безопасности или мотошлемов;
-
- несоблюдение требований, запрещающих остановку или стоянку транспортных средств;
-
- нарушение правил пользования телефоном водителем транспортного средства;
-
- движение транспортного средства во встречном направлении по дороге с односторонним движением;
-
- невыполнение требования ПДД уступить дорогу пешеходам (велосипедистам или иным участникам дорожного движения);
-
- нарушение скоростного режима на протяженном участке дороги;
-
- движение автомобиля с разрешенной массой ТС по полосам в нарушение ПДД;
-
- отсутствие полиса ОСАГО, техосмотра, лицензий такси и т.д.;
-
- нарушение правил, установленных для движения транспортных средств в жилых зонах;
-
- нарушения в сфере благоустройства, связанные с размещением ТС на платных и бесплатных парковках, на зеленых насаждениях, при нарушении требований пожарной безопасности об обеспечении проходов и проездов к зданиям и сооружениям;
-
- прочие нарушения ПДД.
Фиксация событий осуществляется для приближающихся и удаляющихся ТС, двигающихся в плотном потоке во всей зоне контроля с формированием пакета данных и траектории движения (трекинг) по каждому ТС с внесением в пакет данных координат установки систем и времени фиксации ТС.
Алгоритм выявления и фиксации нарушений ПДД основан на перечисленных выше принципах действия, и реализован за счет автоматического сопоставления распознанного ГРЗ ТС, данных измерений, фото - и видеоматериалов, а также, при необходимости, другой информации (результатов работы нейросетевых алгоритмов обработки видеоряда, результатов запросов к внешним источникам данных).
Режим работы комплексов круглосуточный. Комплексы применяются в стационарном размещении.
Решение измерительных задач, определенных назначением, и выявление нарушений правил дорожного движения комплексы производят в автоматическом режиме без участия человека.
Комплексы конструктивно могут включать в свой состав до двух ТВ датчиков тип 1 (детализирующий) в любой комбинации или до четырех ТВ датчиков тип 2 (поворотный), или один ТВ датчик тип 1 (детализирующий) и до двух ТВ датчиков тип 2 (поворотный) и вычислительного модуля, а также вспомогательного оборудования, не влияющего на метрологические характеристики и выполняющего функции распределения питания и обеспечения связи между компонентами комплекса, обеспечения связи с внешними информационными системами, включая программно-технические элементы защиты информации (аккумуляторные батареи, вводно-распределительное устройство (ВРУ), шкаф питания и связи (ШПС), модуль синхронизации с контроллером светофорного объекта (МСКСО) и пр.); обеспечения полноты доказательной базы (обзорные ТВ датчики (ТВДО) и пр.); обеспечения фиксации и крепежа системы и его компонентов (устройства позиционирования, кронштейны, треноги, ручки и пр.), выполняющее сервисные функции (информационный дисплей, индикаторная панель, отображающие параметры состояния системы согласно Руководству по эксплуатации и пр.).
В состав каждого вычислительного модуля входит управляющий контроллер, аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS, блок питания, специализированное программное обеспечение (ПО).
Комплексы соответствуют требованиям Технического регламента Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011) и Технического регламента Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011).
Общий вид комплексов, место пломбировки от несанкционированного доступа представлены на рисунках 1- 3.

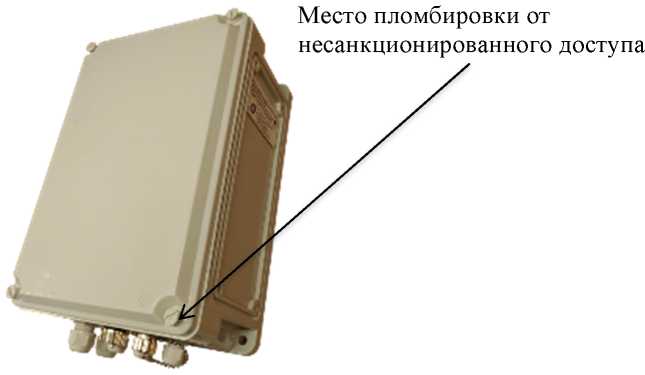

Рисунок 1 - Общий вид вычислительного модуля

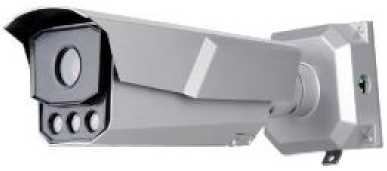

Рисунок 2 - ТВ датчик тип 1 (детализирующий)

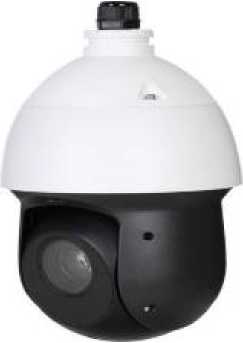

Рисунок 3 - ТВ датчик тип 2 (поворотный)
Пример маркировки комплексов с указанием мест нанесения знака утверждения типа и заводского номера приведен на рисунке 4.
Места нанесения заводского номера и знака утверждения типа
Комплекс курительный программно техничваий •Азимут ДТМ» За». N* 15624 zO\
ТУ 26 51,66W2««72%24 Дата 1610.;:?4'. f у ,' на падчштобянттльнде сертификат и X, J
,f- ООО <Т«нйпоп*и безопасности дорожного движения» /'5—/ Российская Федерация
■'■—■’— г. Пермь, ул марирутнар 1S
Рисунок 4 - Пример маркировки комплексов
Знак поверки на комплексы не наносится. Заводской номер наносится на прямоугольную самоклеящуюся этикетку, расположенную на боковой части вычислительного модуля. Формат нанесения заводского номера цифровой.
Таблица 4 - Комплектность комплексов
|
Наименование |
Обозначение |
Количество |
|
Комплекс измерительный программно-технический в составе:
|
«Азимут ДТМ» |
1 шт. по заказу по заказу по заказу |
|
Руководство по эксплуатации * |
ТБДД.466534.070 РЭ |
1 экз. |
|
Паспорт |
ТБДД.466534.070 ПС |
1экз. |
|
Руководство оператора * |
ТБДД.466534.070 РЭ |
1экз. |
|
Методика поверки * |
1экз. | |
|
* - данная документация поставляется в электронном виде на CD или DVD диске | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений скорости движения ТС в зоне контроля и на контролируемом участке (ТВ датчики тип 1), км/ч |
от 0 до 350 включ. |
|
Пределы допускаемой погрешности измерений скорости движения ТС в зоне контроля и на контролируемом участке (ТВ датчики тип 1): - абсолютной в диапазоне от 0 до 100 км/ч включ., км/ч |
±2 |
|
- относительной в диапазоне св. 100 км/ч до 350 км/ч включ., % |
±2 |
|
Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени комплекса с национальной шкалой времени UTC(SU), мкс |
±1 |
|
Пределы допускаемой абсолютной погрешности присвоения временной метки видеокадру, мс |
±50 |
|
Диапазон измерений интервалов времени, с |
от 1 до 86400 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений интервалов времени, с |
±1 |
|
Границы допускаемой абсолютной погрешности (при доверительной вероятности 0,95) определения координат в плане*, м |
±5 |
|
* - метрологическая характеристика нормирована для значений геометрического фактора PDOP расположения спутников GPS и ГЛОНАСС, сигналы которых принимаются одновременно, не превышающих 3 | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Минимальная протяженность контролируемого участка, м |
70 |
|
Напряжение питания сети переменного тока (частота 50±1 Гц), В |
от 90 до 300 |
|
Напряжение питания сети постоянного тока, В |
от 9 до 36 |
|
Рабочие условия применения: | |
|
- температура окружающей среды, °С |
от -70 до +70 |
|
- относительная влажность воздуха при 30 °С, % |
до 95 |
|
- относительная влажность воздуха при 25 °С, % |
до 98 |
|
Масса без крепежных, установочных, съемных элементов и блоков питания, кг, не более: | |
|
- вычислительный модуль |
3,4 |
|
- ТВ датчик тип 1 (детализирующий) |
3,2 |
|
- ТВ датчик тип 2 (поворотный) |
4,7 |
|
Габаритные размеры без крепежных, установочных, съемных элементов и блоков питания, мм, не более: | |
|
- вычислительный модуль | |
|
- длина |
168 |
|
- ширина |
201 |
|
- высота |
325 |
|
- ТВ датчик тип 1 (детализирующий) | |
|
- длина |
430 |
|
- ширина |
120 |
|
- высота |
140 |
|
- ТВ датчик тип 2 (поворотный) | |
|
- диаметр |
190 |
|
- высота |
332 |
